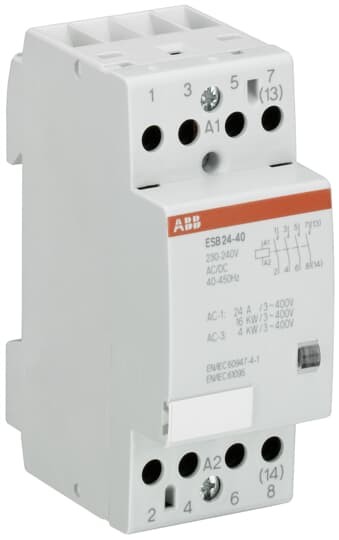

GHE3291102R0007 Модульный контактор ESB-24-40 (24А AC1) катушка 400B AC/DC
Основные характеристики
2. Ordering
3. Popular Downloads
4. Размеры
5. Technical
6. Technical UL/CSA
7. Экологические нормы
8. Сертификаты и декларации (номер документа)
9. Container Information
10. Classifications
| Тип расширенного изделия: | ESB24-40-400AC/DC |
| Идентификационный номер изделия: | GHE3291102R0007 |
| Европейский товарный код (EAN): | 4013614084461 |
| Описание в каталоге: | ESB24-40-400AC/DC Installation Contactor |
| Длинное описание: | The ESB24 installation contactor is a 4 pole contactor suitable for modular switchboards. They are specially designed fitting to modular DIN rail products and for applications where customers want to use the panel design with high finger protection. Installation contactors are used in residential, commercial and industrial applications for the control of single or three-phase loads up to 24 A or switching of control signals. Further features are the noiseless and hum-free DC coil, the integrated overvoltage protection up to 5 kV and a switch position indication. Auxiliary contacts, distance pieces and sealing cover for protection against unauthorized changes are available as accessory. |
| Package Level 1 EAN: | 4013614420344 |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85365080 |
| Технические данные: |
2CDC103023C0201 |
| Инструкции и руководства: |
2CDC103025M6801 |
| Чистая ширина изделия: | 36 mm |
| Чистая высота изделия: | 85 mm |
| Чистая толщина изделия: | 65 mm |
| Чистый вес изделия: | 0.235 kg |
| Номинальное рабочее напряжение: | Главная цепь 220 V DC Главная цепь 400 V AC |
| Номинальное напряжение цепи управления (Uc): | 400 ... 415 V |
| Номинальная частота (f): | Цепь управления DC Цепь управления 50 Hz Цепь управления 60 Hz Цепь управления 400 Hz Главная цепь DC Главная цепь 50 Hz Главная цепь 60 Hz |
| Номинальный рабочий ток, АС-1 (Ie): | (НЗ) 24 A (НО) 24 A |
| Номинальный рабочий ток, АС-3 (Ie): | (230 V) Single Phase 9 A (400 V) Three Phase 9 A |
| Номинальная рабочая мощность, AC-1 (Pe): | 230 В, одна фаза 5.5 kW 400 В, три фазы 16 kW |
| Номинальная рабочая мощность, AC-3 (Pe): | (230 V) Single Phase 1.3 kW (400 V) Three Phase 4 kW |
| Номинальный рабочий ток, АС-7а (Ie): | (НЗ) 24 A (НО) 24 A |
| Rated Operational Power AC-7a (Pe): | (230 V) Single Phase 5.5 kW (400 V) Three Phase 16 kW |
| Rated Operational Current AC-7b (Ie): | (230 V) Single Phase 9 A (400 V) Three Phase 9 A |
| Номинальная рабочая мощность, AC-7b (Pe): | (230 V) Single Phase 1.3 kW (400 V) Three Phase 4 kW |
| Рекомендуемый инструмент (отвертка): | Цепь управления Pozidriv 1 Главная цепь Pozidriv 1 |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 6 kV |
| Номинальное напряжение изоляции (Ui): | согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 500 V |
| Сечение подключаемого кабеля-главная цепь: | Гибкий с зажимом 1x 1.5 ... 10 mm² Гибкий с изолированным зажимом 1x 1.5 ... 10 mm² Гибкий 1x 1.5 ... 10 mm² Жесткий 1x 1.5 ... 10 mm² Жесткий 2x 4 mm² |
| Сечение подключаемого кабеля-схема управления: | Гибкий с зажимом 1x 0.75 ... 2.5 mm² Гибкий с зажимом 2x 0.75 ... 1 mm² Гибкий с изолированным зажимом 2x 0.75 ... 1 mm² Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm² Гибкий 1x 1 ... 4.0 mm² Гибкий 2x 1 ... 2.5 mm² Жесткий 1/2x 1 ... 4 mm² Жесткий 2x 2.5 mm² |
| Крутящие моменты затяжки: | Цепь управления 0.9 N·m Главная цепь 1 N·m |
| Длина зачистки провода: | Цепь управления 7 mm Главная цепь 10 mm |
| Степень защиты: | IP20 |
| Коммутационная износостойкость: | AC-1 150000 цикл AC-3 500000 цикл AC-7a 150000 цикл AC-7b 500000 цикл |
| Механическая износостойкость: | 1000000 цикл |
| Количество полюсов: | 4 |
| Количество вспомогательных НЗ контактов: | 0 |
| Количество вспомогательных НО контактов: | 0 |
| Количество основных нормально замкнутых контактов: | 0 |
| Количество основных нормально разомкнутых контактов: | 4 |
| Width in Number of Modular Spacings: | 2 |
| Степень загрязнения: | степень загрязнения 3 |
| Стандарты: | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 IEC/EN 61095 UL 60947-1 UL 60947-4-1 |
| Замечания: | Installation contactor, noiseless/humfree, high insulation, reliable function, long life |
| Maximum Operating Voltage UL/CSA: | Главная цепь 480 V AC |
| Номинальная мощность в л.с.: | (220 ... 240 V AC) Single Phase 3 Hp (440 ... 480 V AC) Three Phase 5 Hp |
| Connecting Capacity Main Circuit UL/CSA: | Многожильный 16-8 AWG |
| Connecting Capacity Control Circuit UL/CSA: | Многожильный 16-10 AWG |
| Tightening Torque UL/CSA: | Цепь управления 8 in·lb Главная цепь 9 in·lb |
| Температура окружающей среды: | Работа с компенсацией -25 ... +55 °C Хранение -40 ... +80 °C |
| Maксимально допустимая рабочая высота: | 2000 m |
| Ударопрочность согласно МЭК 60068-2-27: | Импульс 11 мс 15g |
| Вибропрочность согласно МЭК 60068-2-6: | 5g / 3 … 150 Hz |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| Сертификат BV: |
1SAA920000-0204 |
| Сертификат СВ: |
1SAA920000-2003 |
| Сертификат ССС: |
1SAA920000-3805 |
| CULus Certificate: |
cUL_E191658 |
| Декларация о соответствии - CE: |
1SAD938513-0007 |
| Сертификат DNV: |
1SAA920000-0306 |
| EAC Certificate: |
1SAA920000-2702 |
| Инструкции и руководства: |
2CDC103025M6801 |
| KC Certificate: |
1SAA920001-1501 |
| Сертификат NF: |
1SAA920000-1202 |
| Сертификат RMRS: |
1SAA920000-0705 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SAD938512-0007 |
| Package Level 1 Units: | 5 штука |
| Ширина пакета уровня 1: | 89 mm |
| Package Level 1 Height: | 69 mm |
| Package Level 1 Depth / Length: | 183 mm |
| Package Level 1 Gross Weight: | 1.22 kg |
| Package Level 1 EAN: | 4013614420344 |
| Код классификации объекта: | Q |
| ETIM 4: | EC001653 - Installation contactor for distribution board |
| ETIM 5: | EC001653 - Installation contactor for distribution board |
| ETIM 6: | EC001653 - Installation contactor for distribution board |
| ETIM 7: | EC001653 - Installation contactor for distribution board |
| E-класс: | 7.0 27142308 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121529 |
