Основные характеристики
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры
| Принадлежности | Общее дополнительное оснащение |
| Основная функция дополнительного оснащения | Гнездо |
| оконцованный кабель с жестким подключением штекера USB 3.0, тип A | |
| Длина провода | 0, 6 M |
| Класс защиты | IP65 (с закрытой крышкой)IP20 (со вставленным штекером) |
| Рамка | Рамка Titan |
| Подключение к SmartWire-DT | нет |
| Применяемое для | Монтаж спереди |
| Схема соединений/схема контактов |
| Технические характеристики | |
| Номинальное напряжение [UL] | Перем./пост. ток 5 В |
| Диапазон напряжений | макс. 30 В |
| Расчетный рабочий ток | 900 мА |
| Полюсы | 9 |
| Скорость передачи данных | макс. 5 ГБит/с кБод |
| Класс / Категория | 3.0 |
| Вид контакта | 1 : 1 |
| Экранирование | да |
| Общая информация | |
| Конструктивное исполнение | USB 3.0 A |
| Сопротивление изоляции [RISO] | > ≧ 100 МОм |
| Проходное сопротивление | < 30 mΩ |
| Материал контакта | CuSn, позолоченный |
| Монтаж | Вырез на передней панели d = 22, 5 мм |
| Глубина установки | ca. 70 (incl. Krümmung) мм |
| Кабельная оболочка | ПВХ |
| Наружный диаметр провода | 6, 1 мм |
| Радиус сгиба | 15 x диаметр провода |
| Температура окружающей среды | -20 - +70 |
| Хранение | - 25 - + 80 °C |
| Механический срок службы [Переключения] | > 100 циклов соединения и разъединения |
| Вес | 0.044 кг/шт. |
| Технические характеристики для подтверждения типа конструкции | |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -20 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Низковольтные промышленные компоненты (EG000017) / Аксессуары для устройств цепи управления (EC002024) | |
| Тип электрооборудования | Other |
| Тип механического аксессуара | Other |
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking |
| UL File No. | E330994 |
| UL Категория Контроль № | DUXR, DUXR7 |
| CSA File No. | UL report applies to both US and Canada |
| CSA Class No. | - |
| Сертификация Северной Америки | UL listed, certified by UL for use in Canada |
| Степень защиты | IEC: IP65 and UL/CSA NEMA Type 2, 3R, 4, 4X, 12, 13 when closed, IP20 when connected |
| Схема соединений/схема контактов | |
| SH: Schirmung |
| ① глубина монтажа |

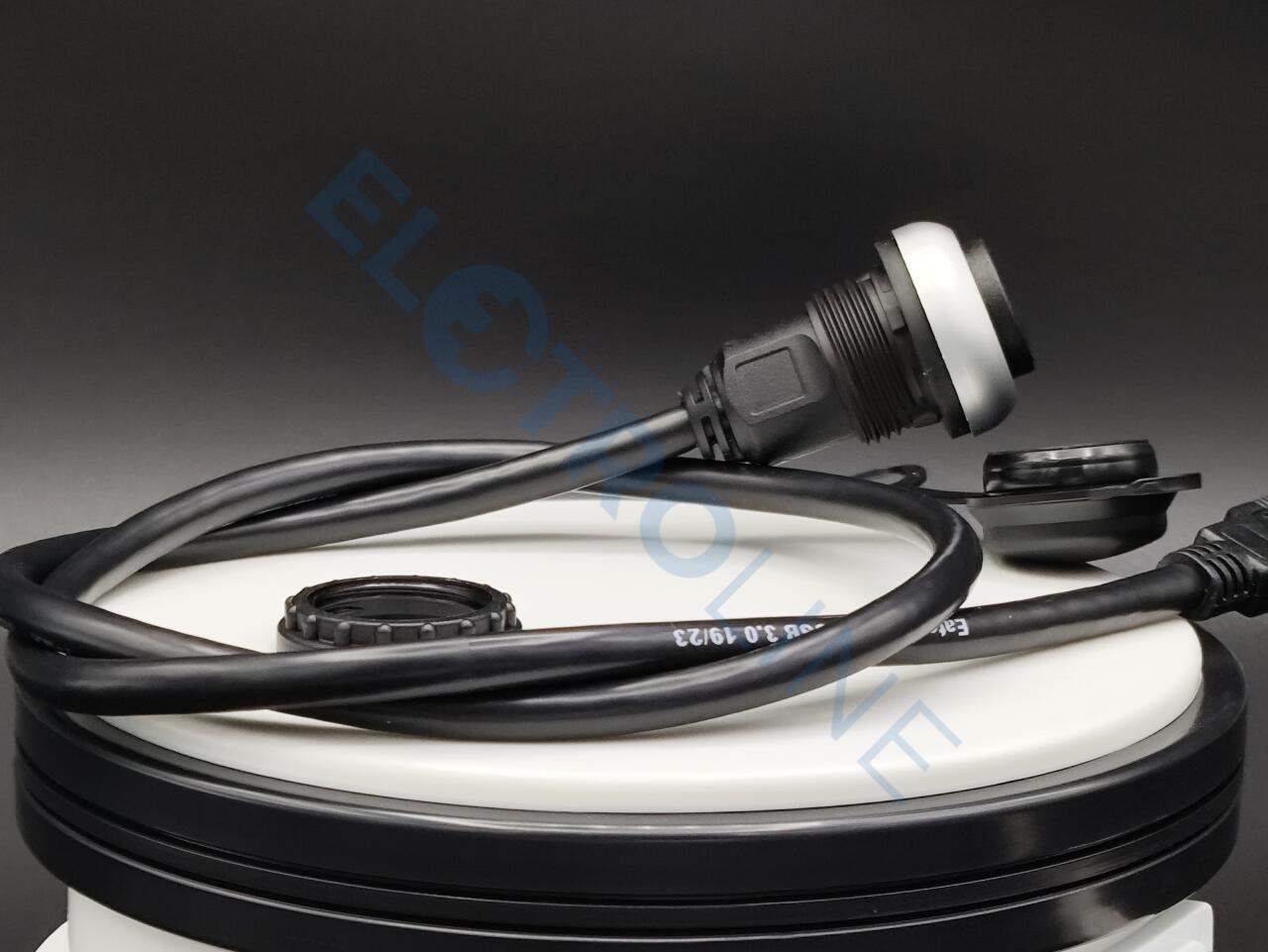

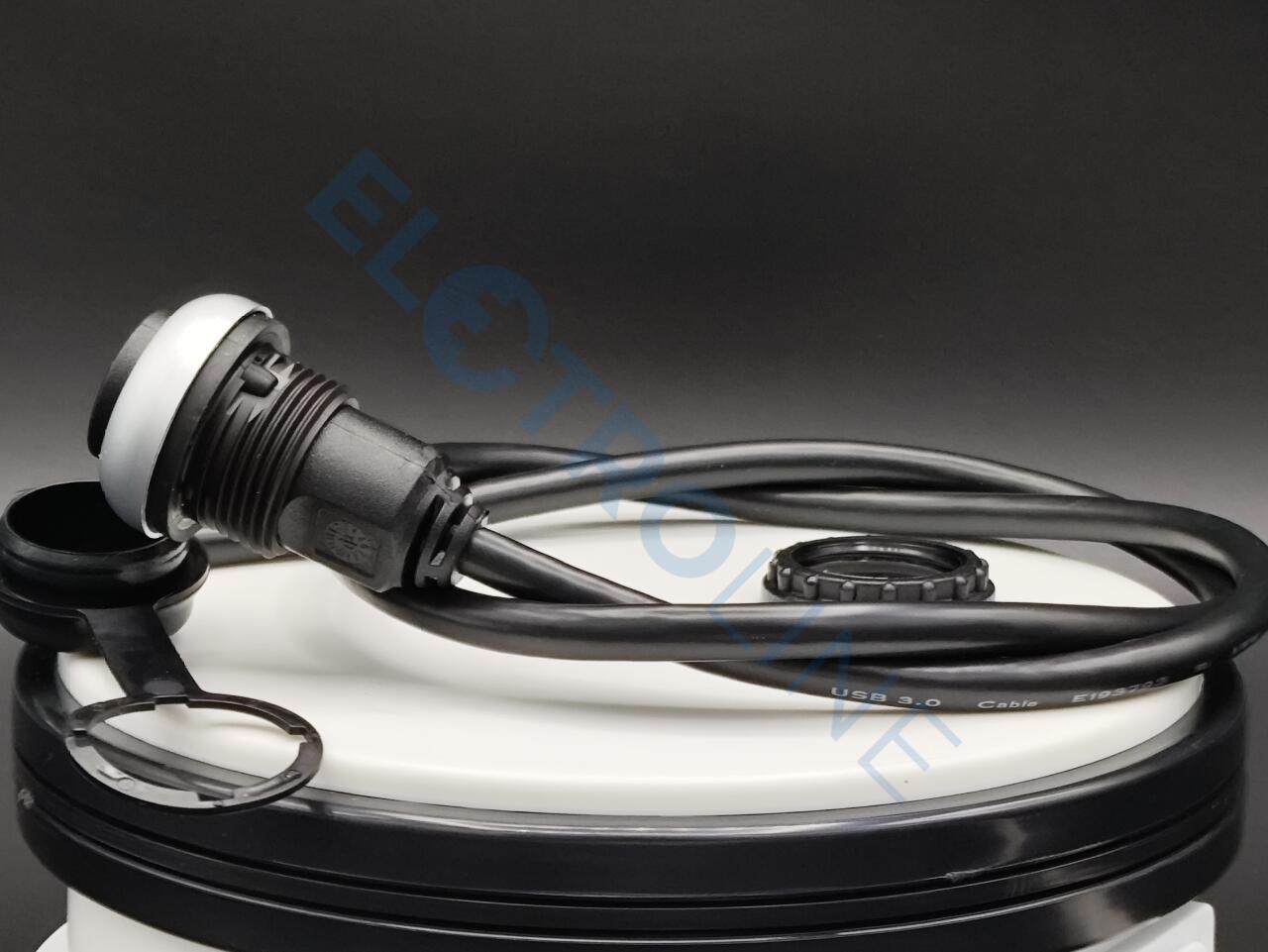

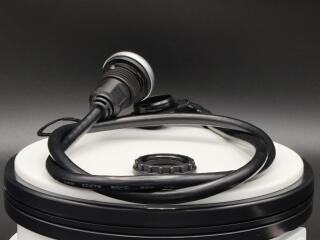

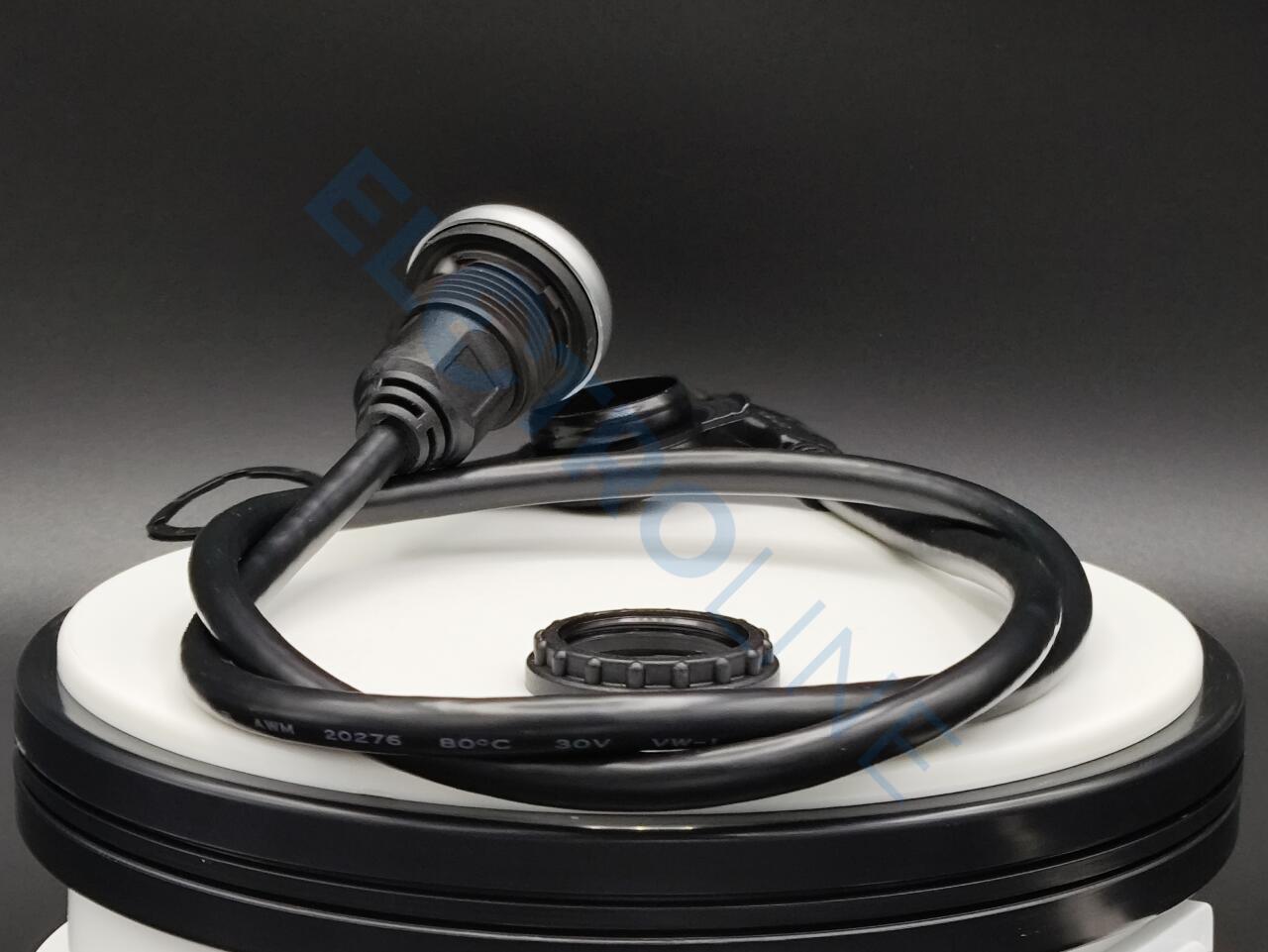

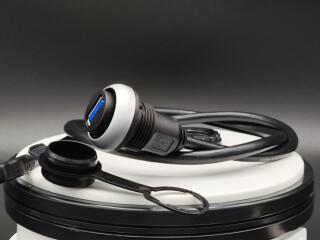

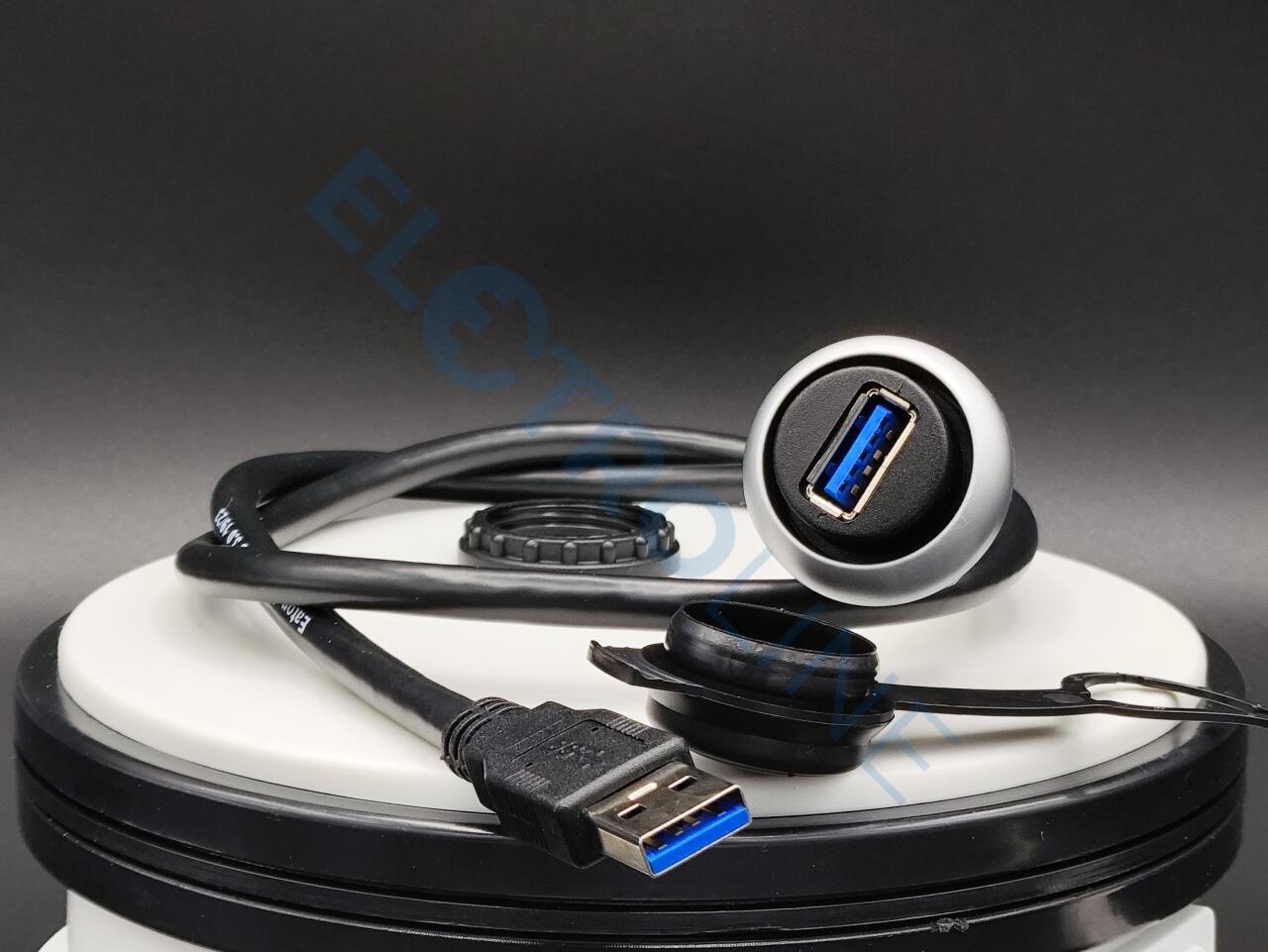

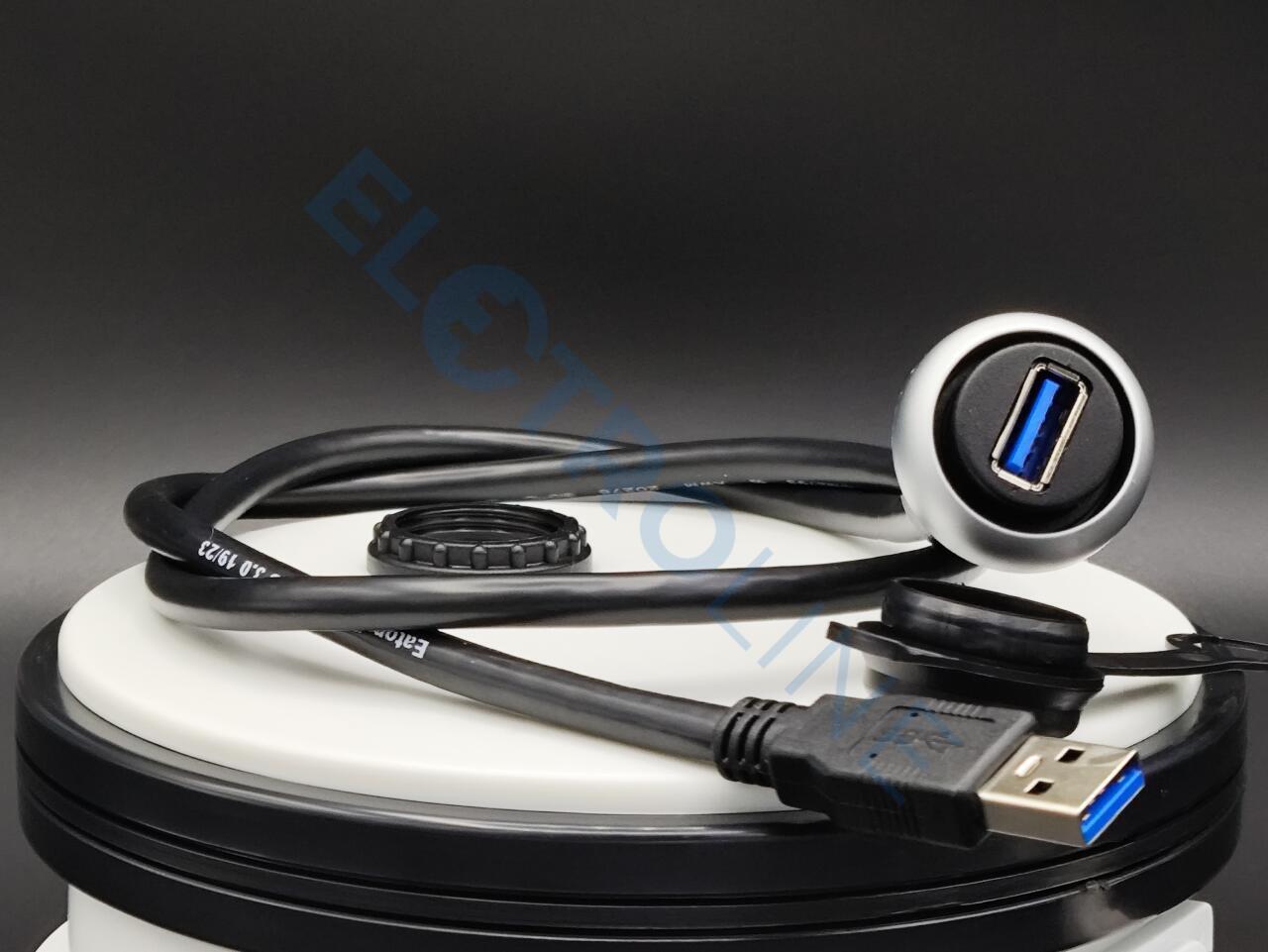

Гнездо, 0,6 M, оконцованный кабель с жестким подключением штекера USB 3.0, тип A, Рамка Titan

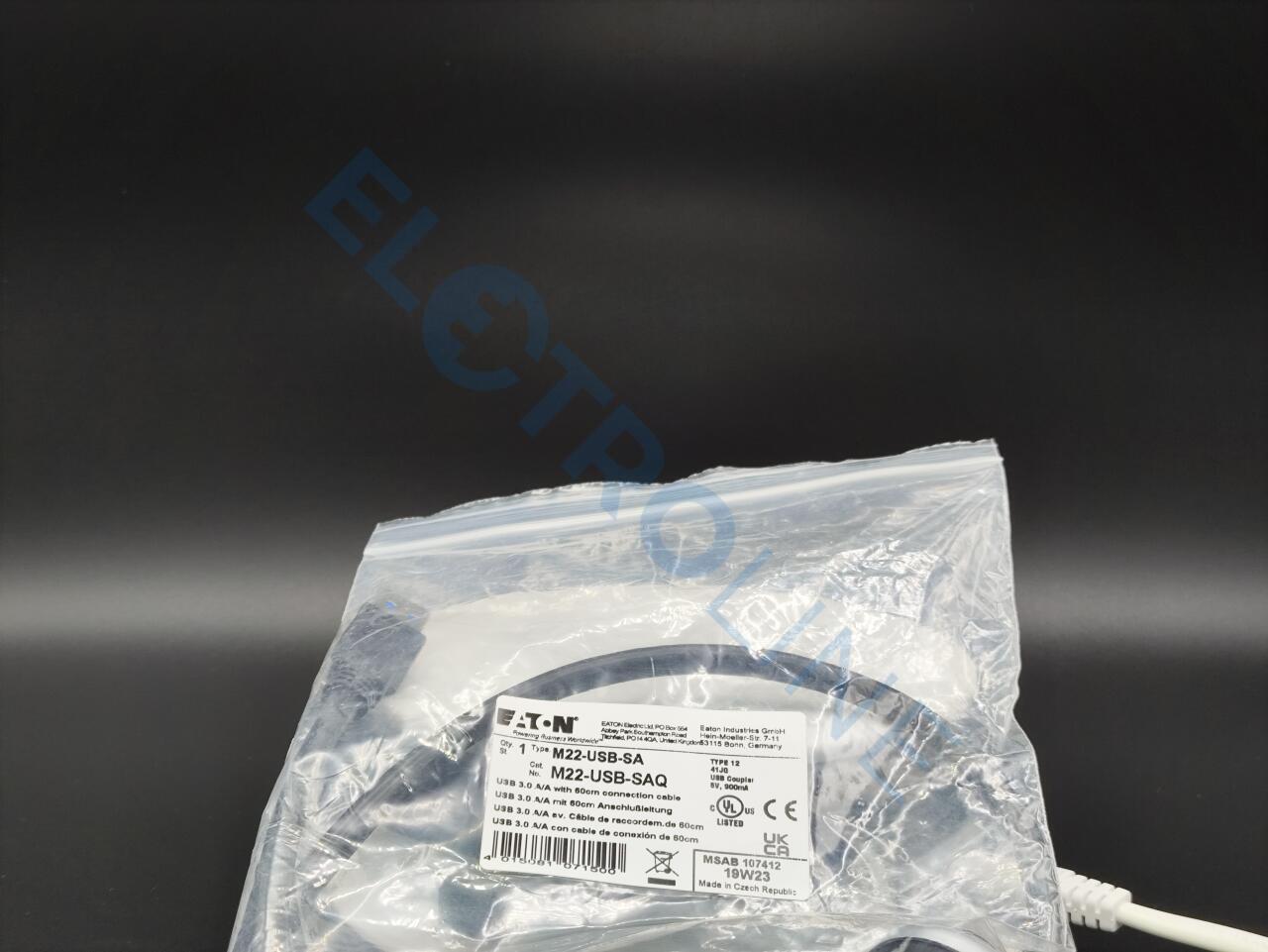

Alternate Catalog No. M22-USB-SAQ
Гнездо, Общее дополнительное оснащение, оконцованный кабель с жестким подключением штекера USB 3.0, тип A, Длина провода: 0,6 M, Класс защиты: IP65 (с закрытой крышкой), IP20 (со вставленным штекером), Рамка Titan, Подключение к SmartWire-DT: нет, Применяемое для: Монтаж спереди, Полюсы: 9
