Основные характеристики
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры
| Ассортимент | Дополнительное оснащение |
| Основная функция дополнительного оснащения | Контактные элементы |
| Принадлежности | Вспомогательные контакты |
| Принадлежности | Стандартные вспомогательные контакты, вспомогательные выключатели индикации расцепления |
| Стандарт/сертификат | UL/CSA, IEC |
| Типоразмер | NZM1/2/3/4 |
| Описание | При использовании аварийных выключателей M22-PV… макс. 2 контактных элемента = 4 размыкающих/замыкающих контактаCage Clamp - зарегистрированная торговая марка компании WAGO Kontakttechnik GmbH, Minden. |
| Техника присоединения | Cage Clamp |
| Крепление | Фронтальная установка |
| Класс защиты | IP20 |
| Подключение к SmartWire-DT | нет |
| Применяемое для | NZM1(-4), 2(-4), 3(-4), 4(-4)PN1(-4), 2(-4), 3(-4)N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Контрольные знаки | |
| Назначение контактов | |
| Замык. = замыкающий контакт | 1 замык |
| Разм. = размыкающий контакт | 1 разм. |
| Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. |
| Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 | |
| Принудительное размыкание [мм] | 4.8 |
| Макс. ход [мм] | 5.7 |
| Минимальное усилие для принудительного размыкания [N] | 20 |
| Графические условные обозначения | |
| Диаграмма хода контакта, ход в соединении с фронтальным элементом | |
| Назначение контактов | |
| Способ подключения | Двойной контакт |
| Описание вспомогательных выключателей индикации расцепления HIA | Общая сигнализация срабатывания „+“ при срабатывании расцепителя напряжения, расцепителя нагрузки, расцепителя короткого замыкания, а также при использовании расцепителя токов утечки из-за аварийного тока.Использование с автоматическим выключателем типоразмера NZM1, 2, 3: один вспомогательный контакт срабатывания фиксируется в автоматическом выключателе.Использование с автоматическим выключателем типоразмера NZM4: до двух вспомогательных контактов срабатывания фиксируются в автоматическом выключателе.Возможны любые комбинации типов вспомогательных контактов.Не в комбинации с силовым разъединителем PN…Маркировка в выключателе: HIA.Маркировка в блоке FI: HIAFI.При использовании вспомогательных выключателей индикации расцепления в блоке УЗО размыкающий контакт работает как замыкающий, а замыкающий контакт – как размыкающий. |
| Описание стандартных вспомогательных контактов HIN | Включается с главными контактами. Принимает на себя задачи оповещения и блокировки.Использование с автоматическим выключателем типоразмера NZM1: один стандартный вспомогательный контакт фиксируется в автоматическом выключателе.Использование с автоматическим выключателем типоразмера NZM2: до двух стандартных вспомогательных контактов фиксируются в автоматическом выключателе.Использование с автоматическим выключателем типоразмера NZM3, 4: до трех стандартных вспомогательных контактов фиксируются в автоматическом выключателе.Возможны любые комбинации типов вспомогательных контактов.Маркировка в выключателе: HIN.При комбинации с дистанционным приводом NZM-XR... в правое место установки стандартного вспомогательного выключателя HIN можно смонтировать только отдельные контакты. |
| Техника присоединения | Cage Clamp |
| Указания | В переключатели вставляются до щелчка:NZM1: один стандартный вспомогательный контактNZM2: до 2 стандартных вспомогательных контактов M22‐(C)K…NZM3: до 3 стандартных вспомогательных контактов M22‐(C)K…NZM4: до 3 стандартных вспомогательных контактов M22‐(C)K…Возможны произвольные комбинации типов вспомогательных контактов.Маркировка на переключателе: HINПри комбинациях с дистанционным приводом NZM‐XR… некоторые места установки стандартных вспомогательных контактов оснащаются только отдельными контактами.NZM2: левое место установки стандартного вспомогательного контакта оснащается только отдельным контактом.NZM3: все места установки стандартных вспомогательных контактов оснащаются только отдельными контактами.NZM4: правое место установки стандартного вспомогательного контакта оснащается только отдельным контактом. |
| Общая информация | |
| Стандарты и предписания | IEC 60947-5-1 |
| Частота приведения в действие [Переключения/ч] | ≦ 3600 |
| Сила нажатия | ≦ 10 N |
| Класс защиты | IP20 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +70 °C |
| Поперечные сечения соединенияодножильный | 0, 5 - 1, 5 мм2 |
| Поперечные сечения соединениямногожильный | 0, 5 - 1, 5 мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 0, 5 - 1, 5 мм2 |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 250 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF] | < 10-7 (т.е. 1 отказ на 107 соединений) Частота отказов |
| Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF] | < 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) Частота отказов |
| Макс. защита от короткого замыканиябез плавкого предохранителя | PKZM0-10/FAZ-B6/1 Тип |
| Макс. защита от короткого замыканияПредохранитель [gG/gL] | 10 A |
| Коммутационная способность | |
| Расчетный рабочий ток [Ie]AC-15115 В [Ie] | 4 A |
| Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie] | 4 A |
| Расчетный рабочий ток [Ie]DC-13 24 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]DC-13 42 В [Ie] | 1 A |
| Расчетный рабочий ток [Ie]DC-13 60 В [Ie] | 0.8 A |
| Расчетный рабочий ток [Ie]DC-13 110 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]DC-13 220 В [Ie] | 0.3 A |
| Вспомогательный контакт | |
| Номинальное напряжение [Ue]Номинальное напряжение [Ue] | 230 В перем. тока |
| Номинальное напряжение [Ue]Номинальное напряжение макс. [Ue] | 220 В пост. тока |
| Обычный термический ток [Ith = Ie] | 4 A |
| Расчетный рабочий ток [Ie]Отличающиеся расчетные рабочие токи при использовании в качестве вспомогательного контакта для автоматического выключателя NZM | M22-(C)K10(01)M22-CK11(02)(20)XHIVbei AC = 50/60 HzBemessungsbetriebsstrom AC-15115 V Ie A 4 4 4 230 V Ie A 4 4 4 400 V Ie A 2 - 2 500 V Ie A 1 - 1 DC-13 24 V Ie A 3 3 3 42 V Ie A 1.7 1 1.5 60 V Ie A 1.2 0.8 0.8 110 V Ie A 0.6 0.5 0.5 220 V Ie A 0.3 0.2 0.2 |
| Условный ток короткого замыкания [Iq] | 1 кА |
| Защита от короткого замыкания макс. предохранитель | 10 A gG/gL |
| Защита от короткого замыкания макс. линейный защитный автомат | FAZ-B6/B1 A |
| Время переключения | Время опережения HIV в отношении главных контактов при включении и выключении(время переключения при ручном управлении):NZM1, PN1, N(S)1: ок. 20 мс.NZM2, PN2, N(S)2: ок. 20 мс.NZM3, PN3, N(S)3: ок. 20 мс.NZM4, N(S)4: ок. 90 мс., HIV не является опережающим при отключении . |
| Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой | 1 x (0, 5 - 1, 5)2 x (0, 5 - 0, 75) мм2 |
| Поперечные сечения соединения | 1 x (20 - 18)2 x (20 - 18) AWG |
| Прочие технические характеристики (каталог для перелистывания) | Максимальное оснащение и расположение принадлежностей внутри |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 4 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.05 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |
| Количество контактов в качестве переключающего контакта | |
| Количество контактов как нормально разомкнутый контакт | 1 |
| Количество контактов как нормально замкнутый контакт | 1 |
| Количество сигнальных выключателей | |
| Номинальный рабочий ток Ie при AC-15, 230 В | 6 A |
| Тип электрического подключения | Spring clamp connection |
| Модель | Top mounting and integrable |
| Способ крепления | Front fastening |
| Подставка для лампы | Отсутствует |
| Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | UL/CSA Type: - |
| ①NZM1-XA(HIV)NZM1-XA(HIV)(20)NZM1-XHIV②NZM1-XA(HIV)(L)NZM1-XU(V)(HIV)(L)(20)NZM1-XHIV(L)③NZM1-XHIVR | |
| Кнопки с M22-(C)K…Кнопки с M22-(C) LED…+ M22-XLED… |

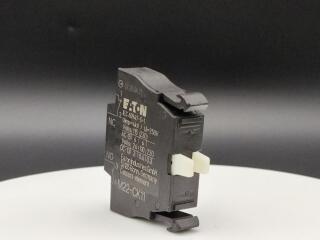

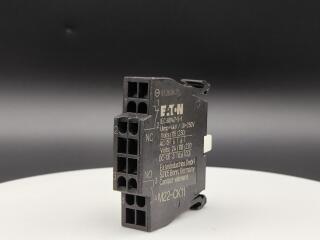

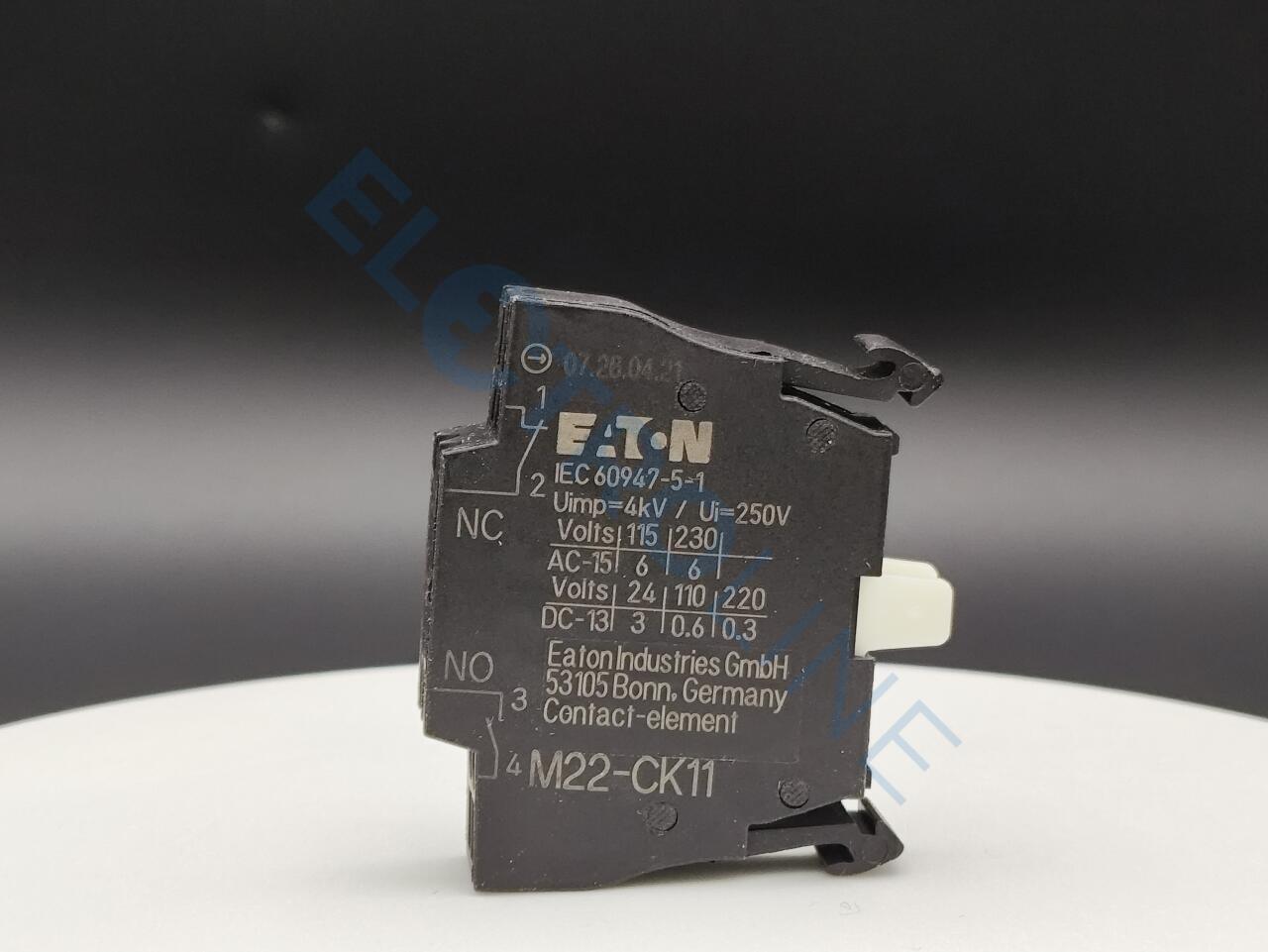

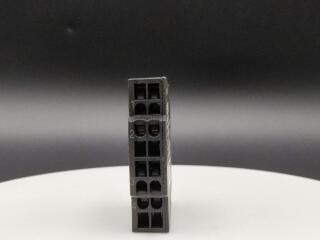

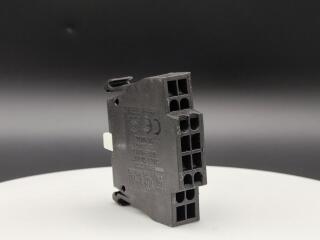

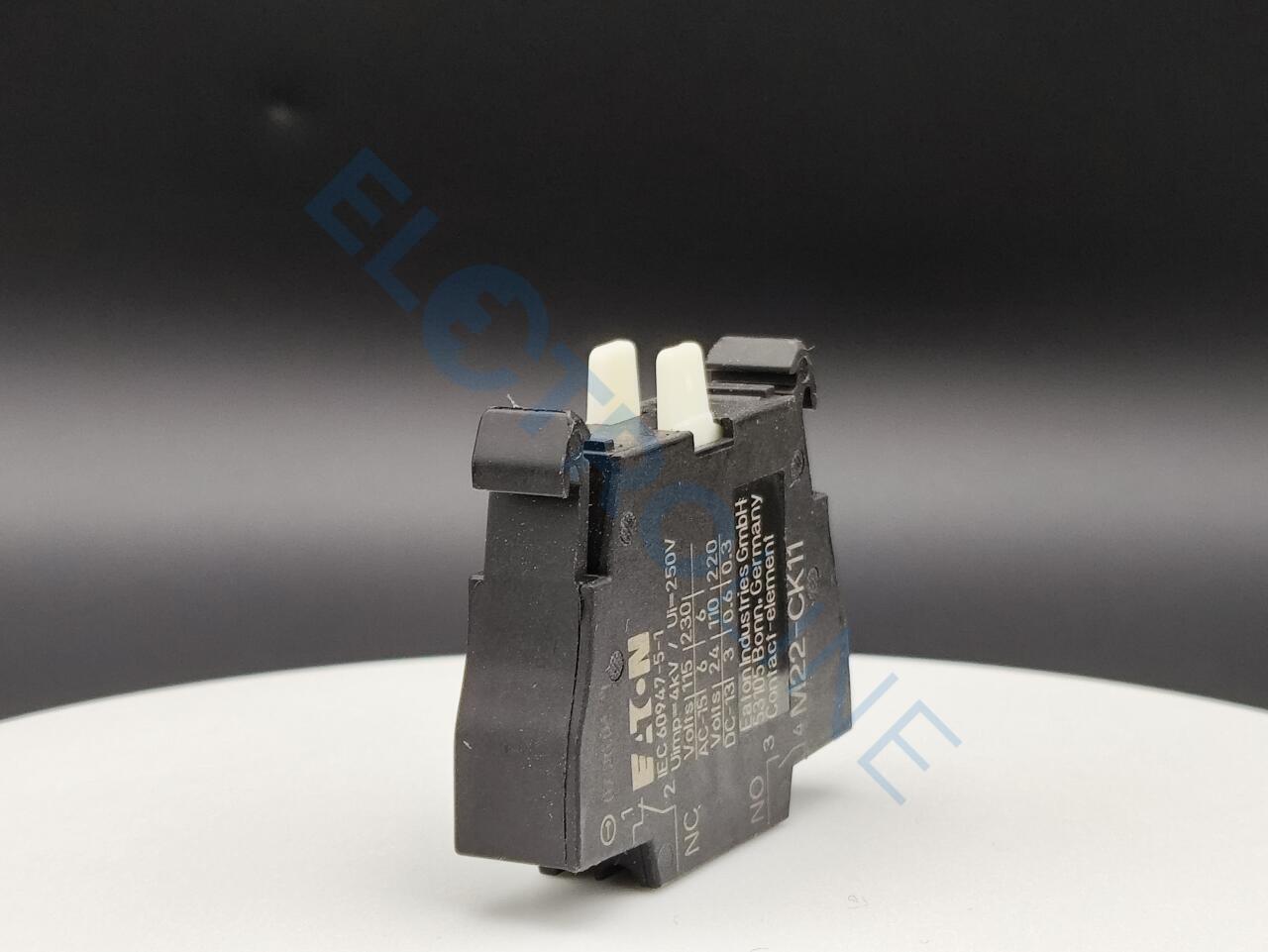

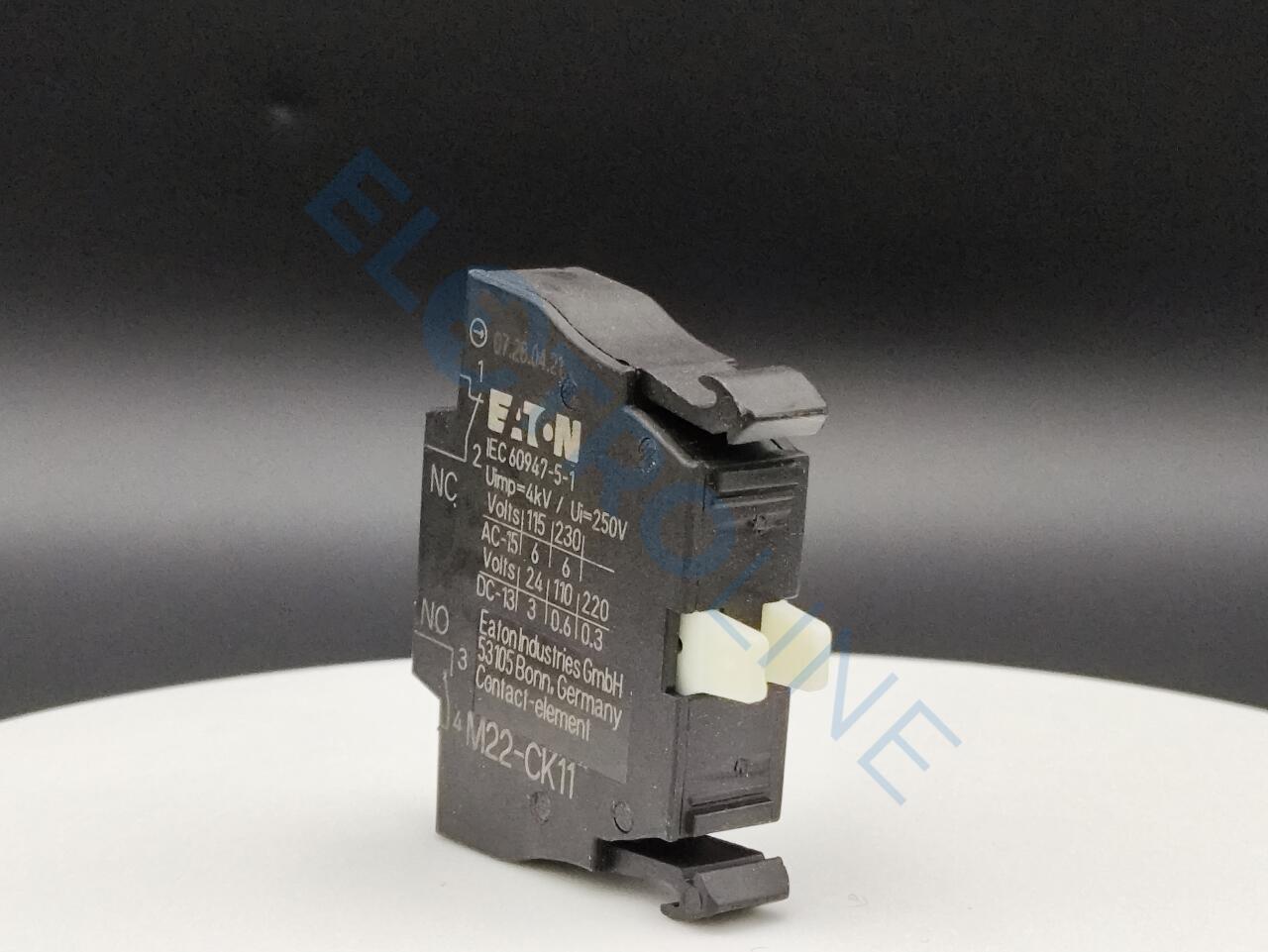

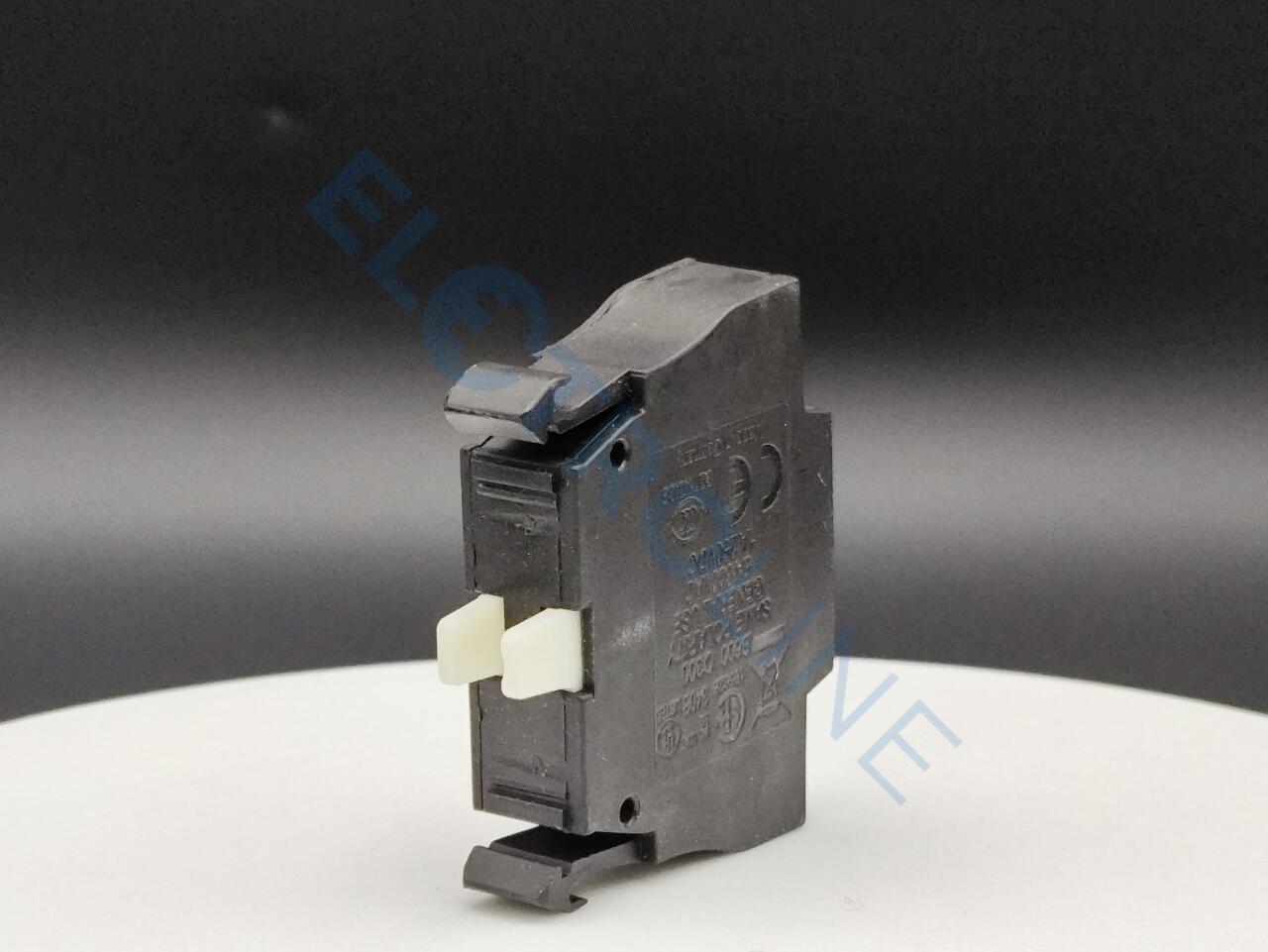

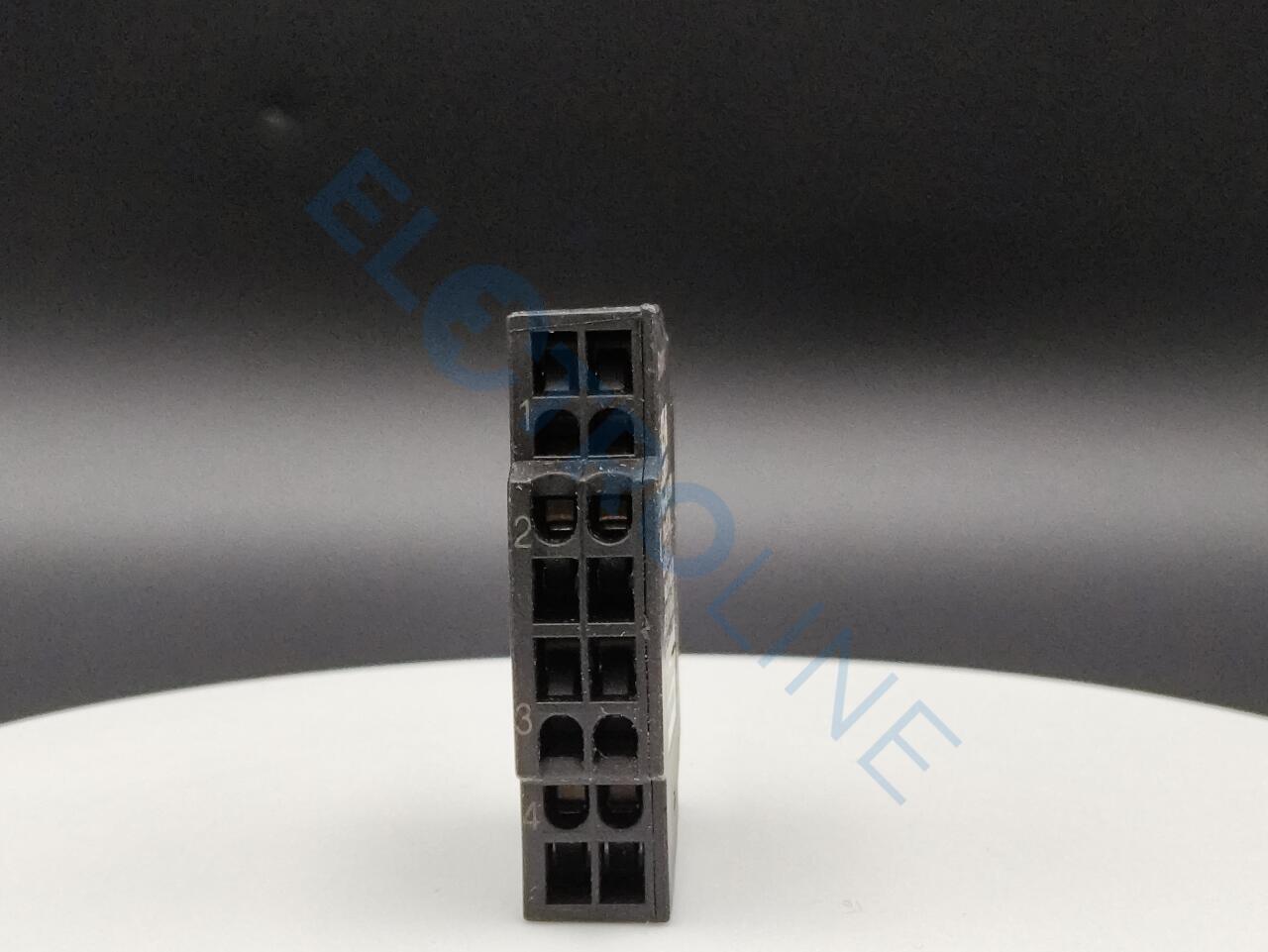

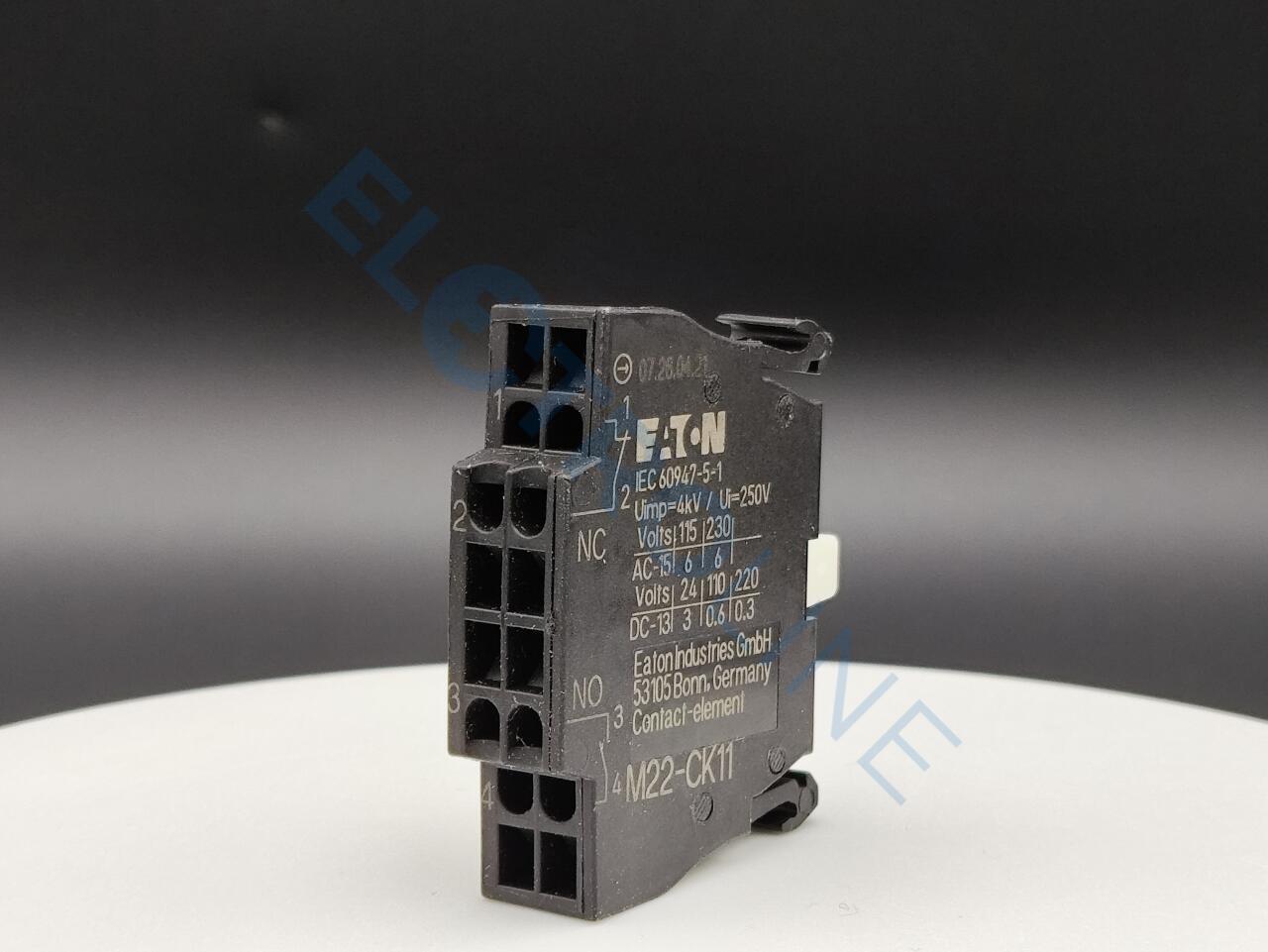

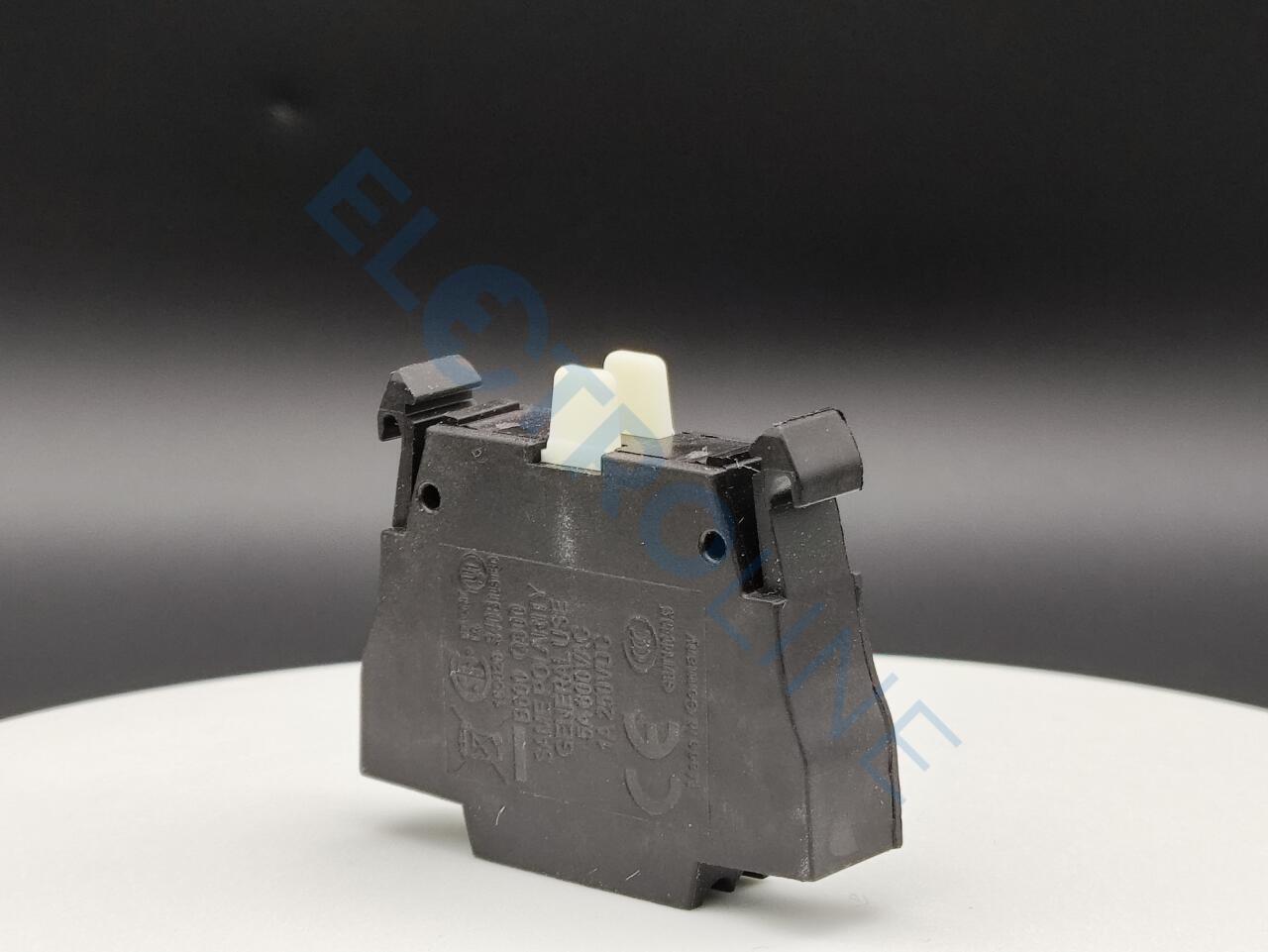

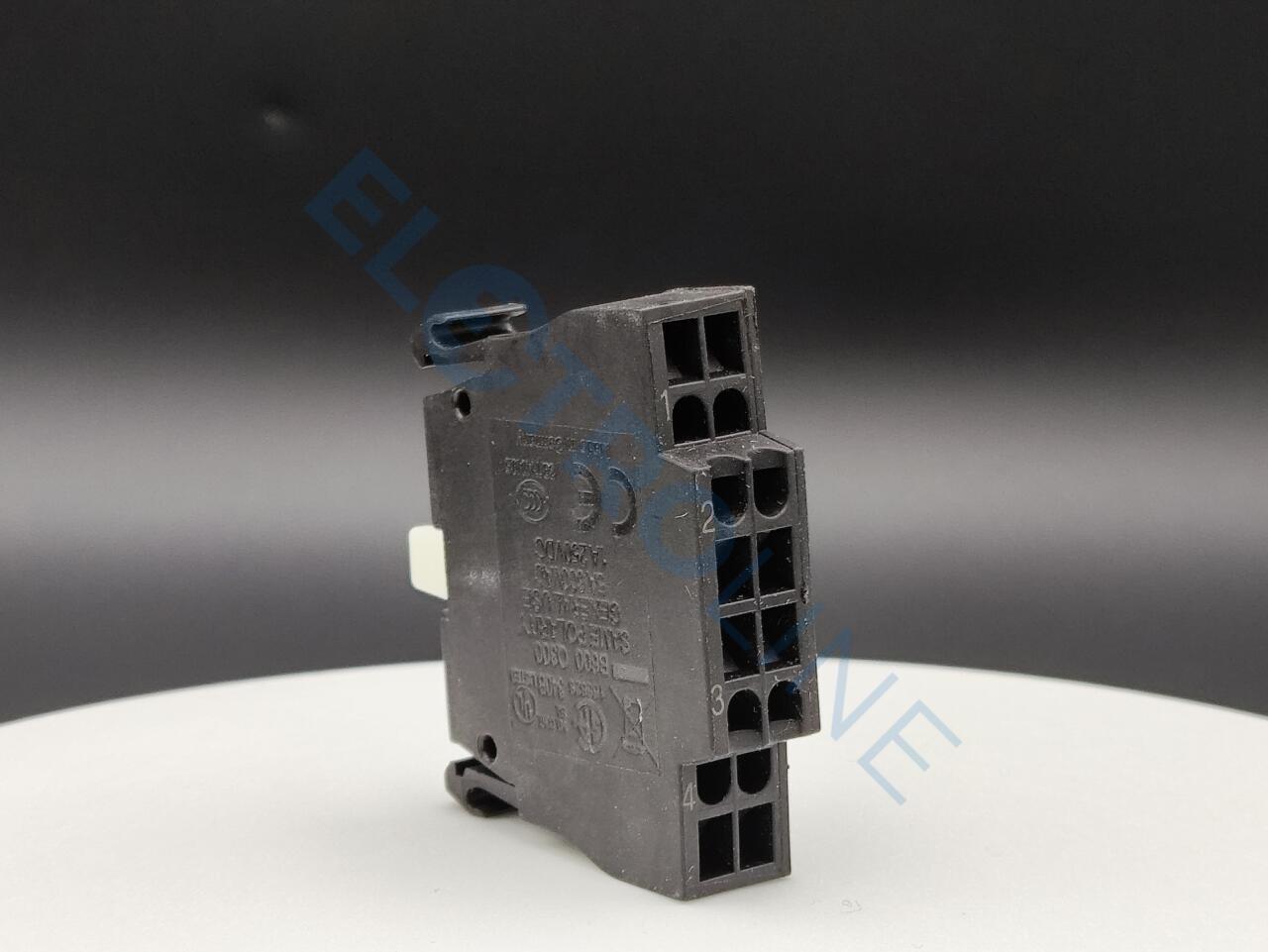

контактный элемент, пружинные Зажимы, крепление спереди, 1 замыкающий +1 размыкающий контакты
Alternate Catalog No. M22-CK11Q
Контактный элемент, Стандарт/сертификат: UL/CSA, IEC, Типоразмер: NZM1/2/3/4, Техника присоединения: Cage Clamp, крепление: Фронтальная установка, Описание: При использовании аварийных выключателей M22-PV… макс. 2 контактных элемента = 4 размыкающих/замыкающих контакта, Cage Clamp - зарегистрированная торговая марка компании WAGO Kontakttechnik GmbH, Minden., Назначение контактов Замык. = замыкающий контакт: 1 замык, Назначение контактов Разм. = размыкающий контакт: 1 разм., Назначение контактов Указание: = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1., Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 Принудительное размыкание: мм 4.8, Макс. ход: мм 5.7, Минимальное усилие для принудительного размыкания: N 20, Класс защиты: IP20, Подключение к SmartWire-DT: нет, Способ подключения: Двойной контакт, Описание вспомогательных выключателей индикации расцепления HIA: Общая сигнализация срабатывания „+“ при срабатывании расцепителя напряжения, расцепителя нагрузки, расцепителя короткого замыкания, а также при использовании расцепителя токов утечки из-за аварийного тока., Использование с автоматическим выключателем типоразмера NZM1, 2, 3: один вспомогательный контакт срабатывания фиксируется в автоматическом выключателе., Использование с автоматическим выключателем типоразмера NZM4: до двух вспомогательных контактов срабатывания фиксируются в автоматическом выключателе., Возможны любые комбинации типов вспомогательных контактов., Не в комбинации с силовым разъединителем PN…, Маркировка в выключателе: HIA., Маркировка в блоке FI: HIAFI., При использовании вспомогательных выключателей индикации расцепления в блоке УЗО размыкающий контакт работает как замыкающий, а замыкающий контакт – как размыкающий., Описание стандартных вспомогательных контактов HIN: Включается с главными контактами. Принимает на себя задачи оповещения и блокировки., Использование с автоматическим выключателем типоразмера NZM1: один стандартный вспомогательный контакт фиксируется в автоматическом выключателе., Использование с автоматическим выключателем типоразмера NZM2: до двух стандартных вспомогательных контактов фиксируются в автоматическом выключателе., Использование с автоматическим выключателем типоразмера NZM3, 4: до трех стандартных вспомогательных контактов фиксируются в автоматическом выключателе., Возможны любые комбинации типов вспомогательных контактов., Маркировка в выключателе: HIN., При комбинации с дистанционным приводом NZM-XR... в правое место установки стандартного вспомогательного выключателя HIN можно смонтировать только отдельные контакты., Применяемое для: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Стандарты и предписания: IEC 60947-5-1
