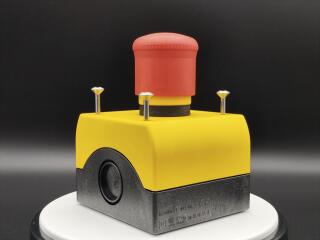

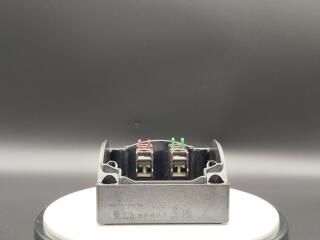

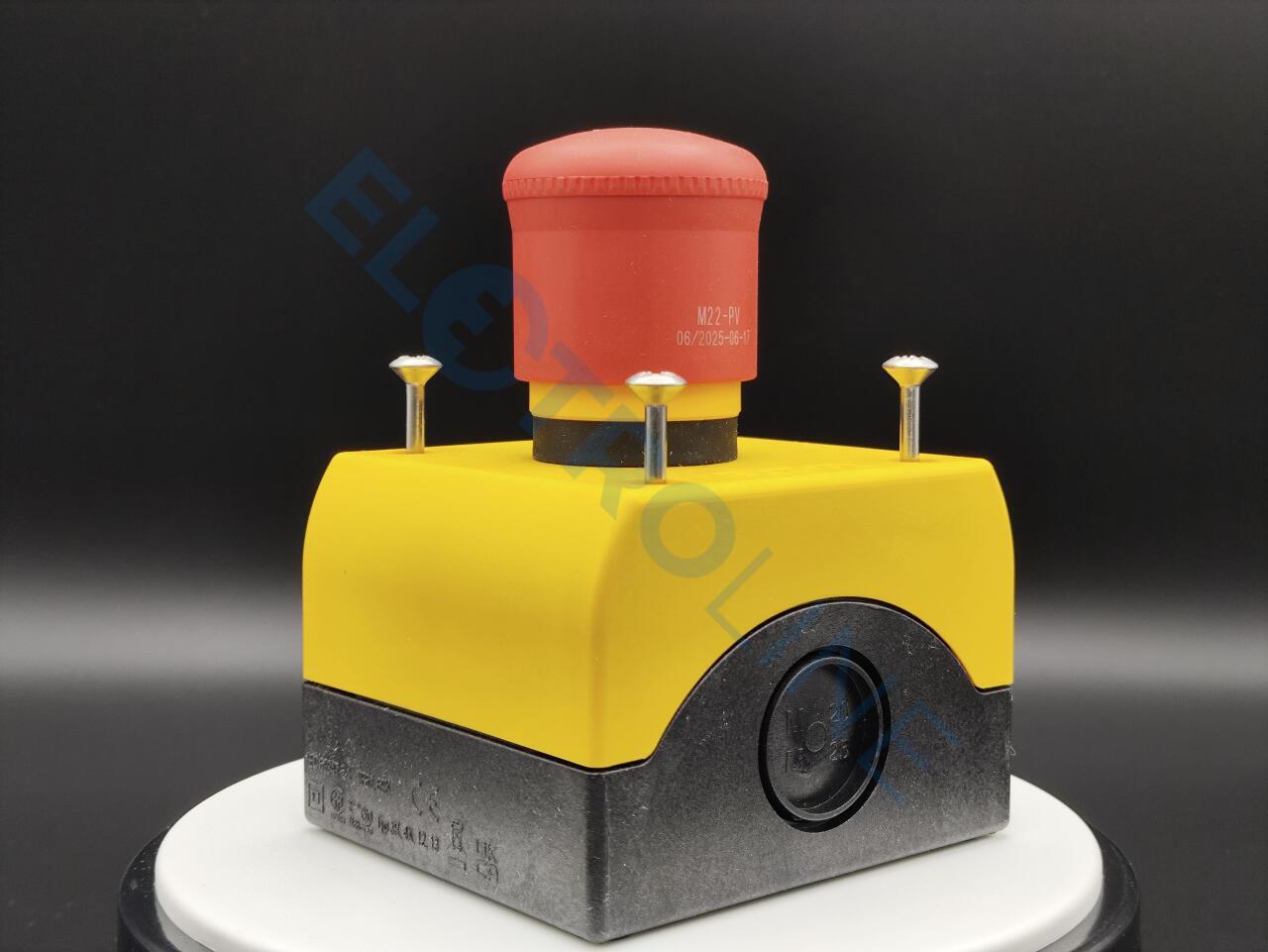

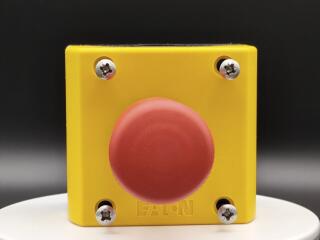

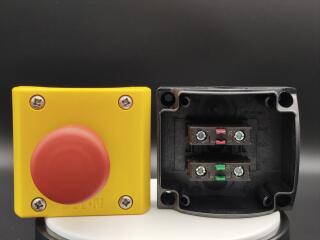

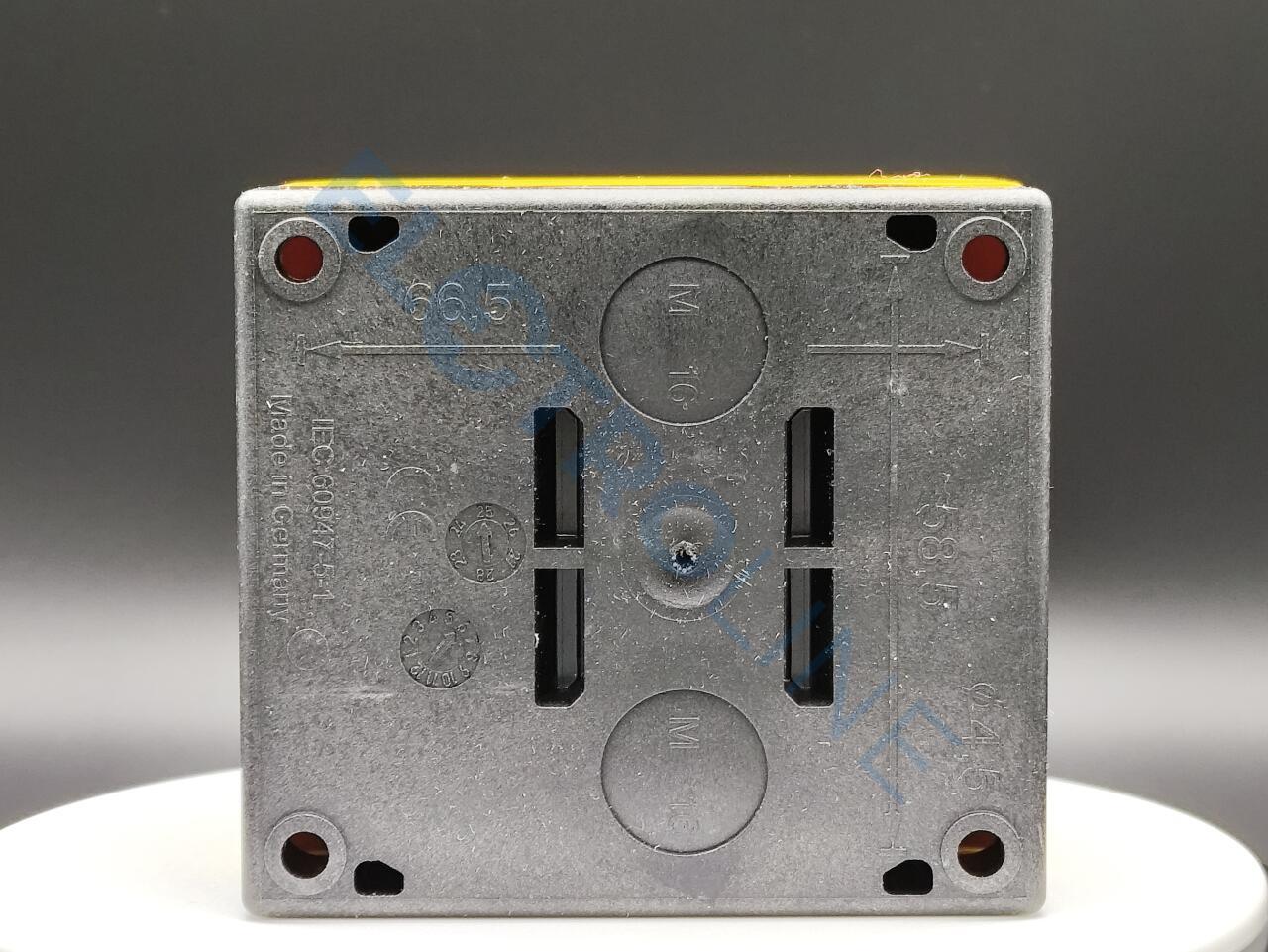

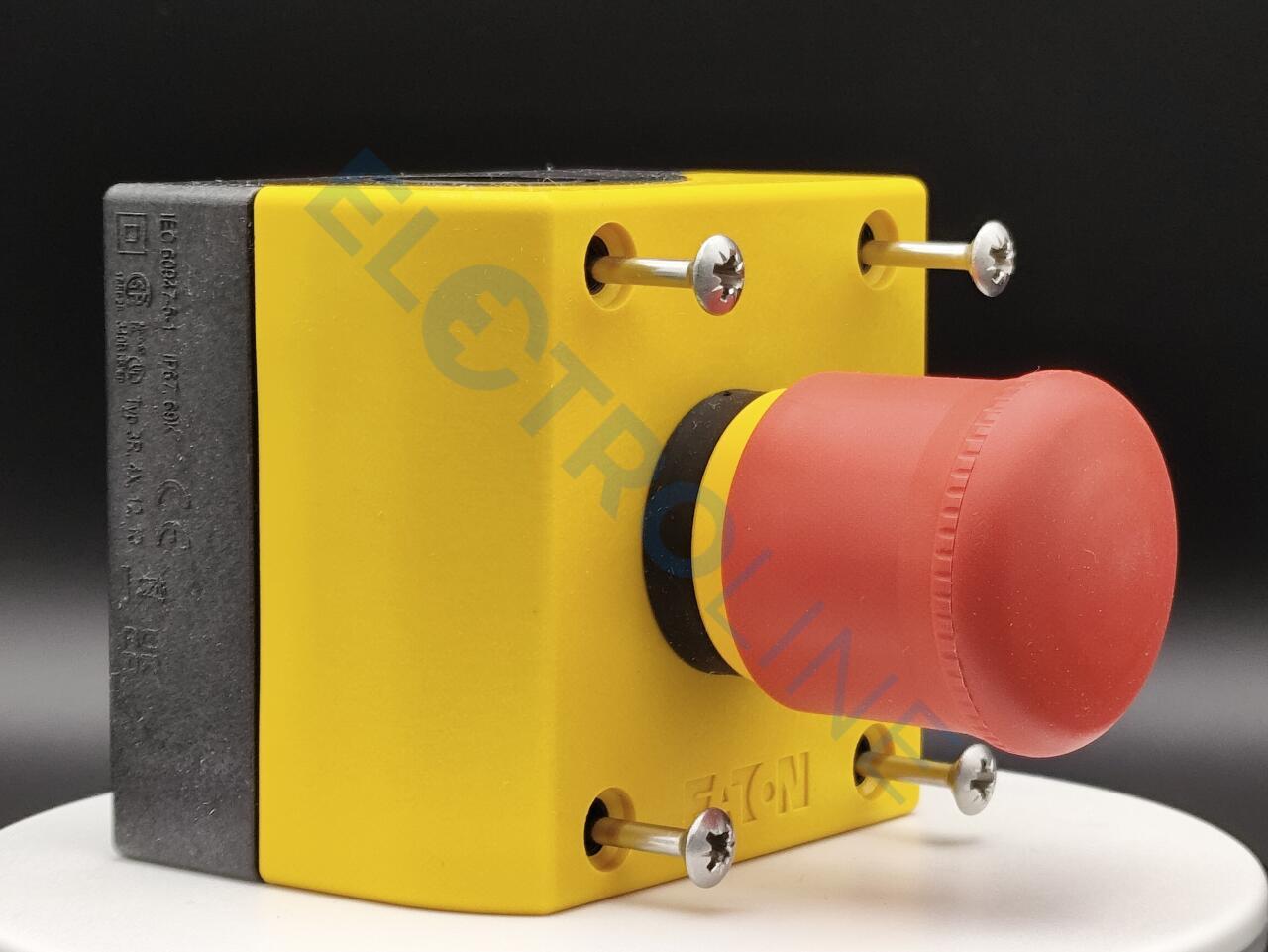

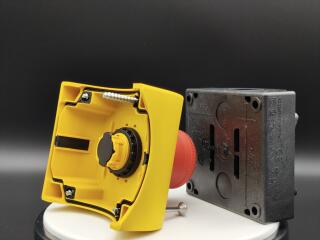

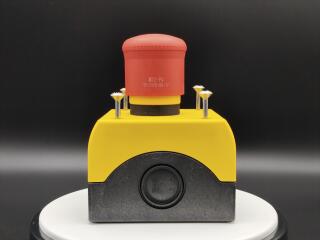

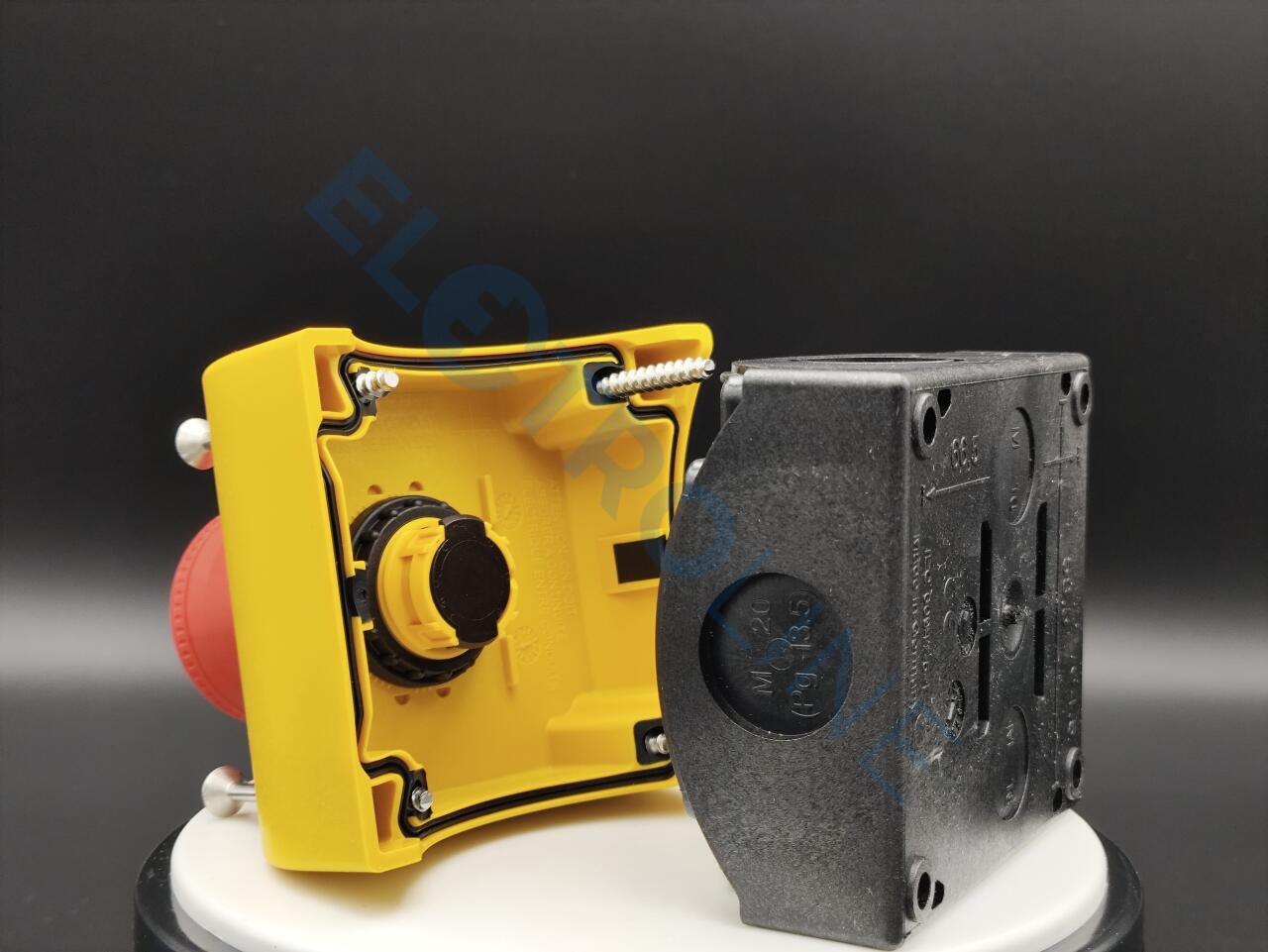

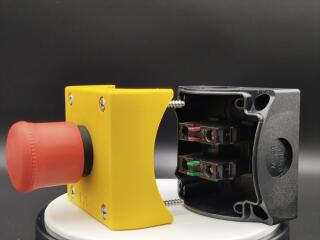

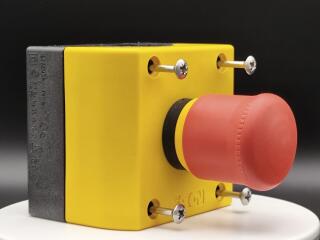

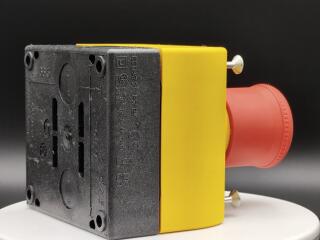

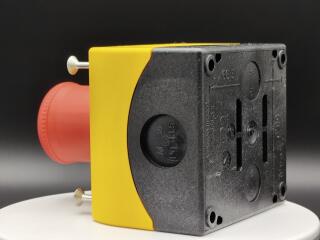

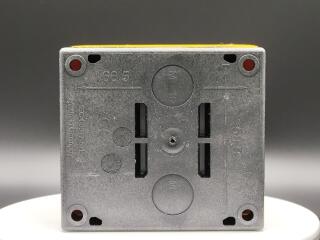

M22-PV/KC11/IY Кнопка аварийной остановки защищенная, 1 замыкающий + 1 размыкающий контакты, цвет красный, цвет корпуса желтый
30 шт. на нашем складе
Основные характеристики
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры
| Ассортимент | RMQ-Titan |
| Основная функция | КорпусКнопки АВАР. ВЫКЛ./АВАР. СТОП |
| Отдельное устройство/законченное устройство | законченное устройство |
| Конструктивное исполнение | Грибовидная форма |
| Диаметр [⌀] | 38 мм |
| Подсветка | без подсветки |
| Контрольные знаки | |
| Разблокирование вытягиванием | |
| Способ подключения | Винтовое соединение |
| Описание | защита от перегрузки согласно ISO 13850/EN 418 |
| Цвет | |
| Грибовидная кнопка | красный |
| Крышка корпуса | желтый |
| Класс защиты | IP66, IP69 |
| Подключение к SmartWire-DT | нет |

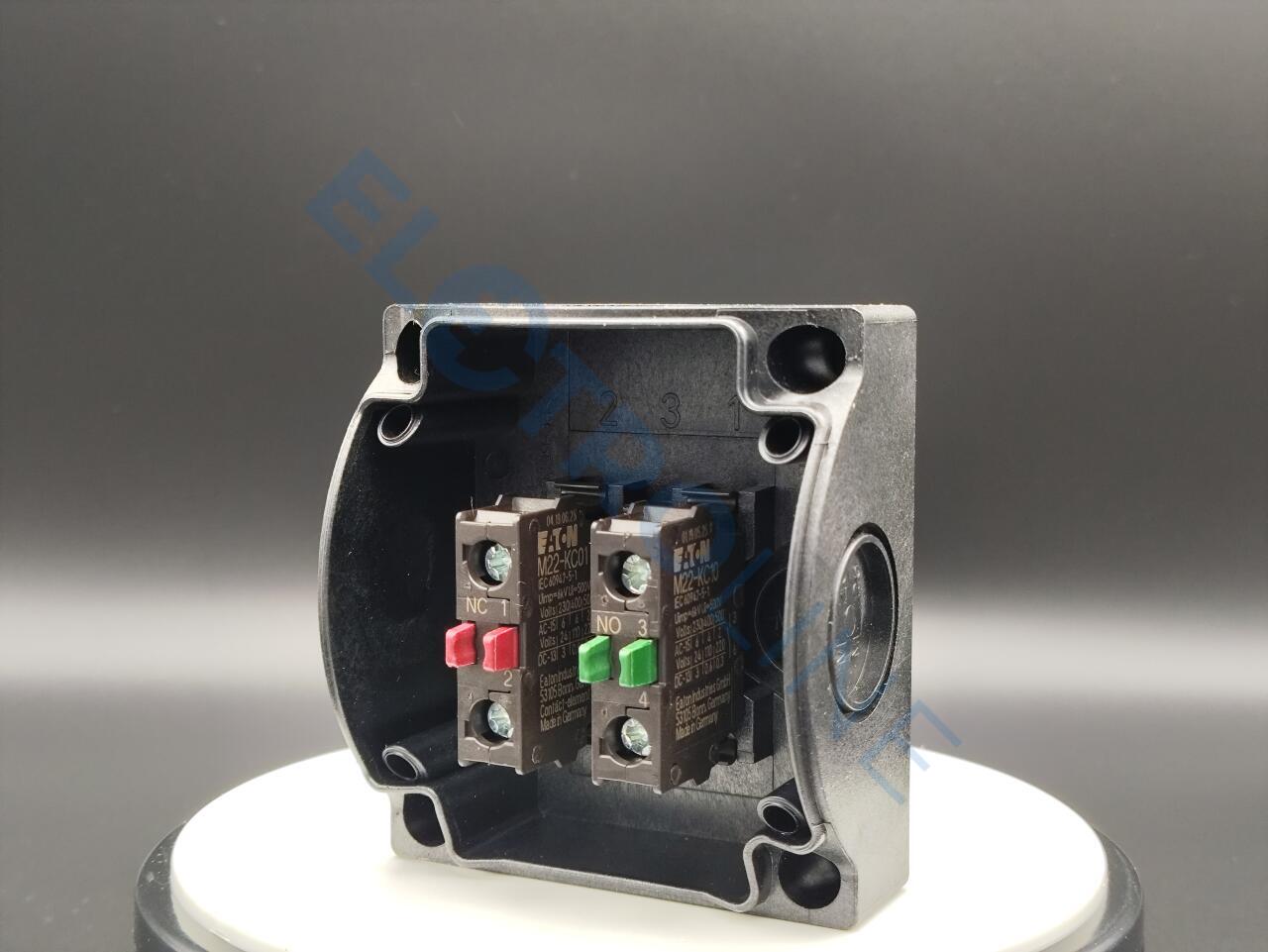

| Назначение контактов | |
| Разм. = размыкающий контакт | 1 разм. |
| Замык. = замыкающий контакт | 1 замык |
| Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. |
| Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 | |
| Принудительное размыкание [мм] | 4.8 |
| Макс. ход [мм] | 5.7 |
| Минимальное усилие для принудительного размыкания [N] | 20 |
| Графические условные обозначения | |
| Размеры передней панели | 35 |
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947VDE 0660 |
| Механический срок службы [Переключения] | > 0.1 x 106 |
| Частота приведения в действие [Переключения/ч] | ≦ 600 |
| Сила нажатия | ≦ 50 N |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Класс защиты | IP66, IP69 |
| Температура окружающей средыразомкнут | -25 - +70 °C |
| Установочное положение | любая |
| Удароустойчивость | 50Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g |
| Классификации перевозки | DNVGLLR |
| Контакты | |
| Условный ток короткого замыкания [Iq] | 1 кА |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 6 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.11 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Control circuit devices combination in enclosure (EC000225) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Command and alarm device combination in housing (ecl@ss10.0.1-27-37-12-16 [AKF034014]) | |
| Количество командных позиций | 1 |
| Number of push buttons | 1 |
| Количество световых индикаторов | |
| Number of key switches | |
| Number of selector switches | |
| Number of mushroom-shaped push-buttons | |
| Подходит для аварийной остановки | Да |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 115 - 500 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 115 - 500 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 220 V |
| Цветная крышка корпуса | Yellow |
| Материал корпуса | Plastic |
| Количество контактов как нормально разомкнутый контакт | 1 |
| Количество контактов как нормально замкнутый контакт | 1 |
| Количество контактов в качестве переключающего контакта | |
| Степень защиты (IP) | IP66 |
| Степень защиты (NEMA) | 4X |
| Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | UL/CSA Type 3R, 4X, 12, 13 |
Корпус, Кнопки АВАР. ВЫКЛ./АВАР. СТОП, Грибовидная форма, 38 мм, без подсветки, Разблокирование вытягиванием, 1 разм., 1 замык, Винтовое соединение, красный, желтый.
M22-PV/KC11/IY – это защищенная кнопка аварийной остановки. Данное устройство является частью серии аварийных кнопок RMQ Titan от бренда Eaton. Такая аварийная кнопка, как M22-PV/KC11/IY способна обеспечить решение для устройств цепи управления в различных приложениях, но в особенности в машинном и панельном строительстве. Иногда это устройство может выступать в качестве аварийной кнопки управляемой остановки. Это связно с ее основным предназначением – путем нажатия на кнопку останавливается любая аварийная ситуация. Кнопка аварийной остановки легко монтируется, отличается повышенной безопасностью. Отличается ярким красным оттенком.
