Основные характеристики
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры
| Основная функция дополнительного оснащения | Корпус для поверхностного монтажа |
| Корпус | пластик |
| с винтами из нержавеющей стали | |
| Места установки | 1 Число |
| Ввод проводки запрессованный | |
| Ввод проводки | задн.: 2, M16вверху: 1 x M20сбоку: 2 x M20/M25 (по 1 шт. на сторону) |
| Класс защиты | IP66, IP67, IP69 |
| Цвет | |
| Значение RAL | RAL 7035 |
| Цвет | Нижняя часть корпуса, чёрная |
| Подключение к SmartWire-DT | нет |
| Применяемое для | 1 x ⌀ 22.5 |
| Применяемое для | (Illuminated) pushbuttons(Illuminated) selector switchesKey-operated pushbuttonsIndicator lightcontrolled stop/emergency-stop buttons with yellow label |
| Общая информация | |
| Класс защиты | IP66, IP67, IP69 |
| Температура окружающей средыразомкнут | -25 - +70 °C |
| Технические характеристики для подтверждения типа конструкции | |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Enclosure for control circuit devices (EC000200) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Housing for command and alarm devices (ecl@ss10.0.1-27-37-12-05 [AKF023014]) | |
| Количество командных позиций | 1 |
| Тип строительства жилья | Surface mounting housing |
| Материал корпуса | Plastic |
| Качество материала корпуса | Other |
| Диаметр отверстия | 22, 5 mm |
| Цветная крышка корпуса | Grey |
| Степень защиты (IP) | IP67/IP69K |
| Степень защиты (NEMA) | 4X |
| Ширина | 72 mm |
| Высота | 80 mm |
| Глубина | 56 mm |
| Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | UL/CSA Type 3R, 4X, 12, 13 |

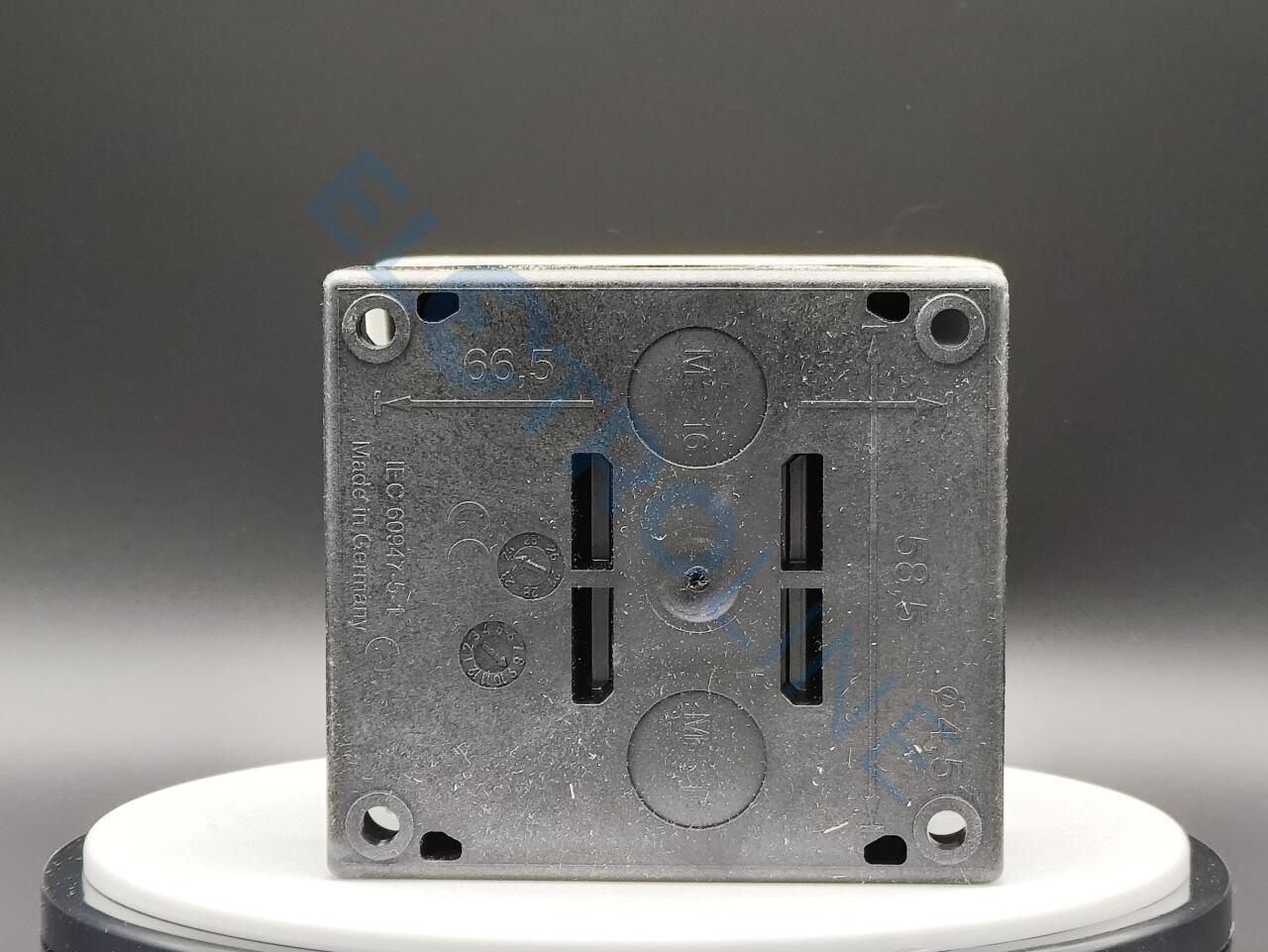

| Ввод проводки, запрессованный: внизу: 2 шт. M16, вверху: 1 шт. M20, сбоку: 2 шт. M20/M25 (по 1 с каждой стороны) |

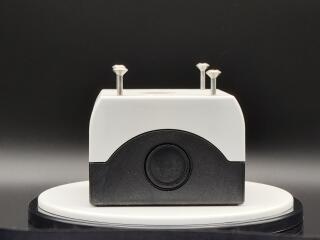

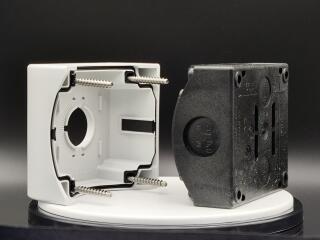

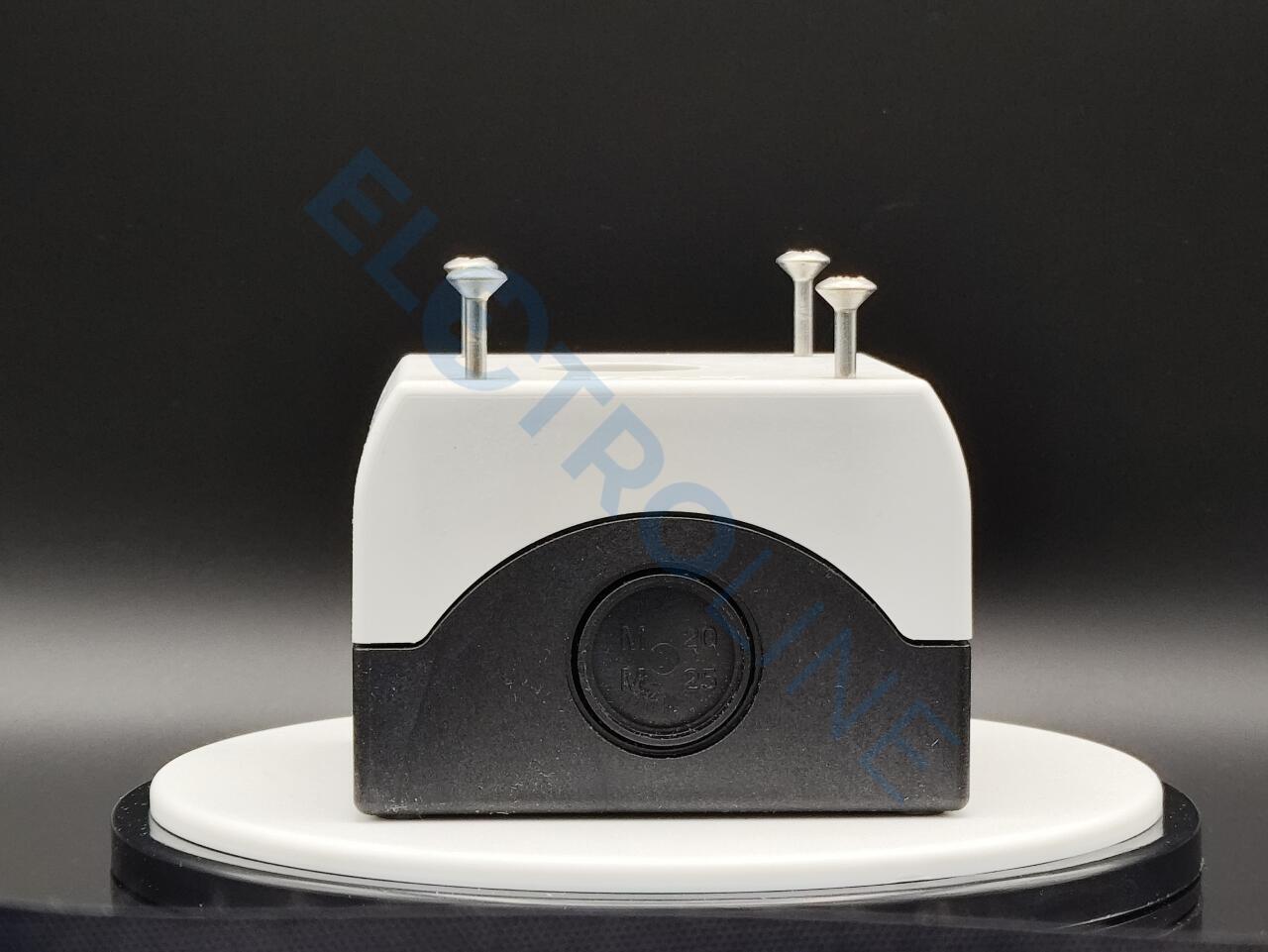

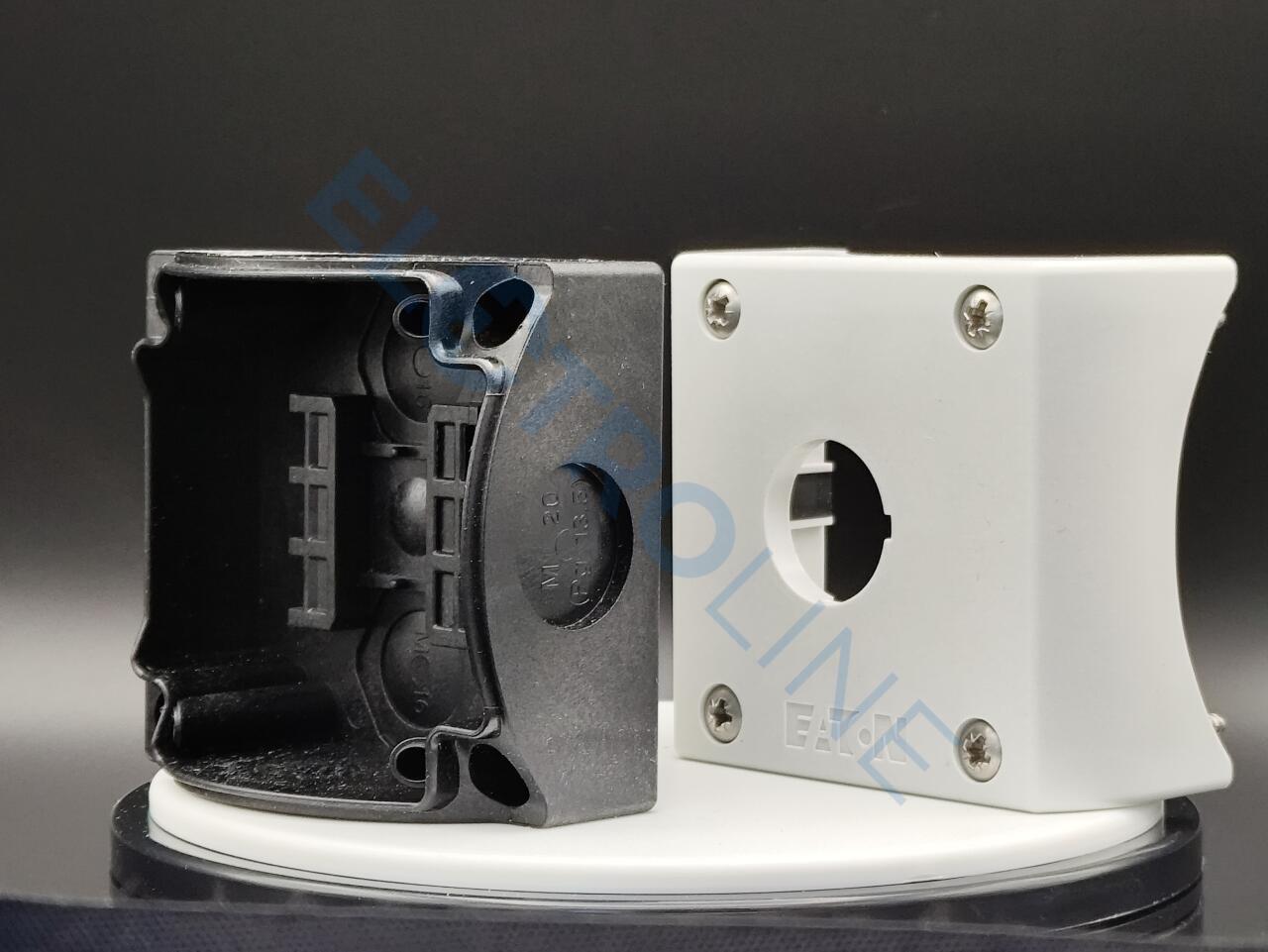

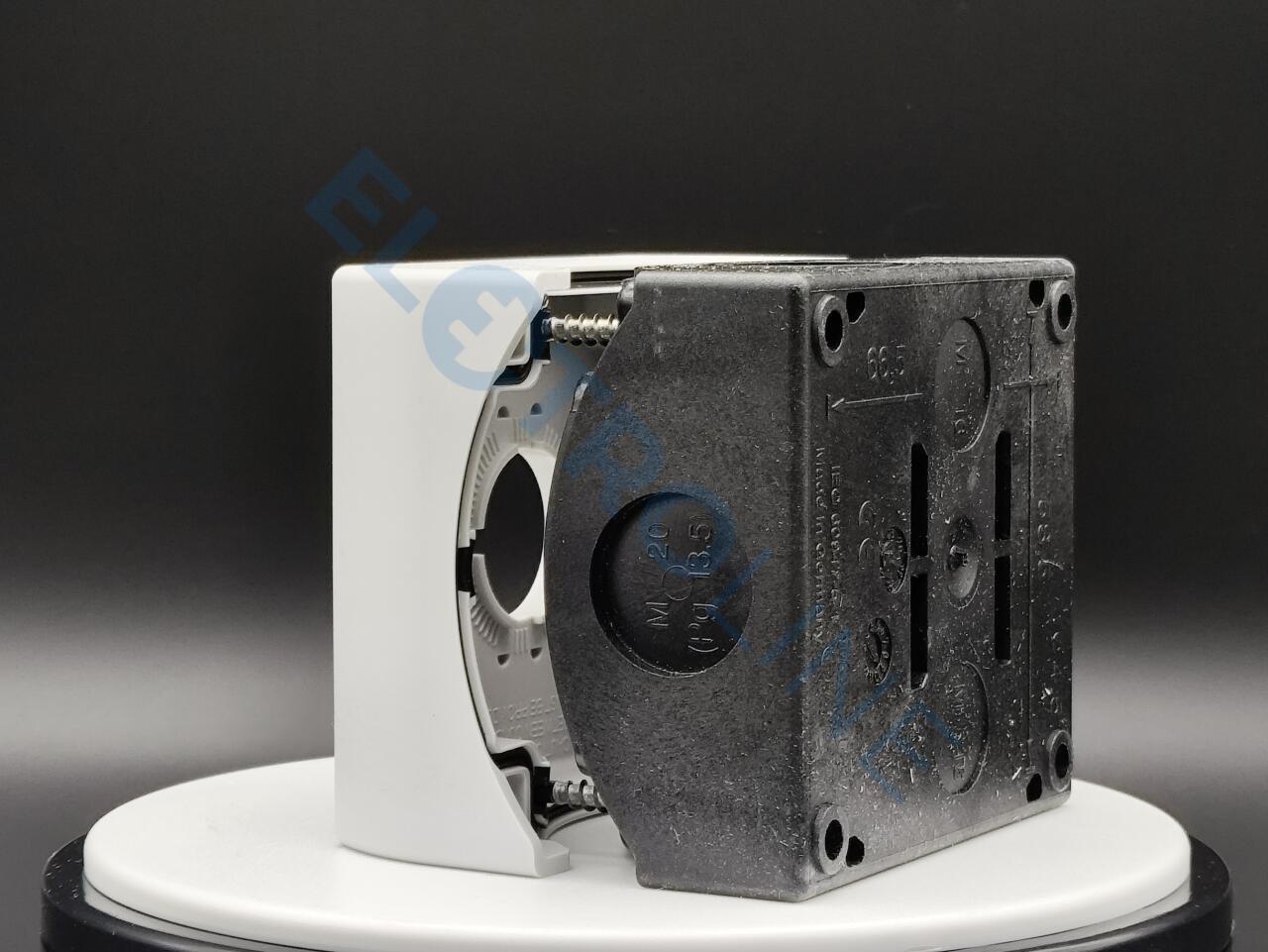

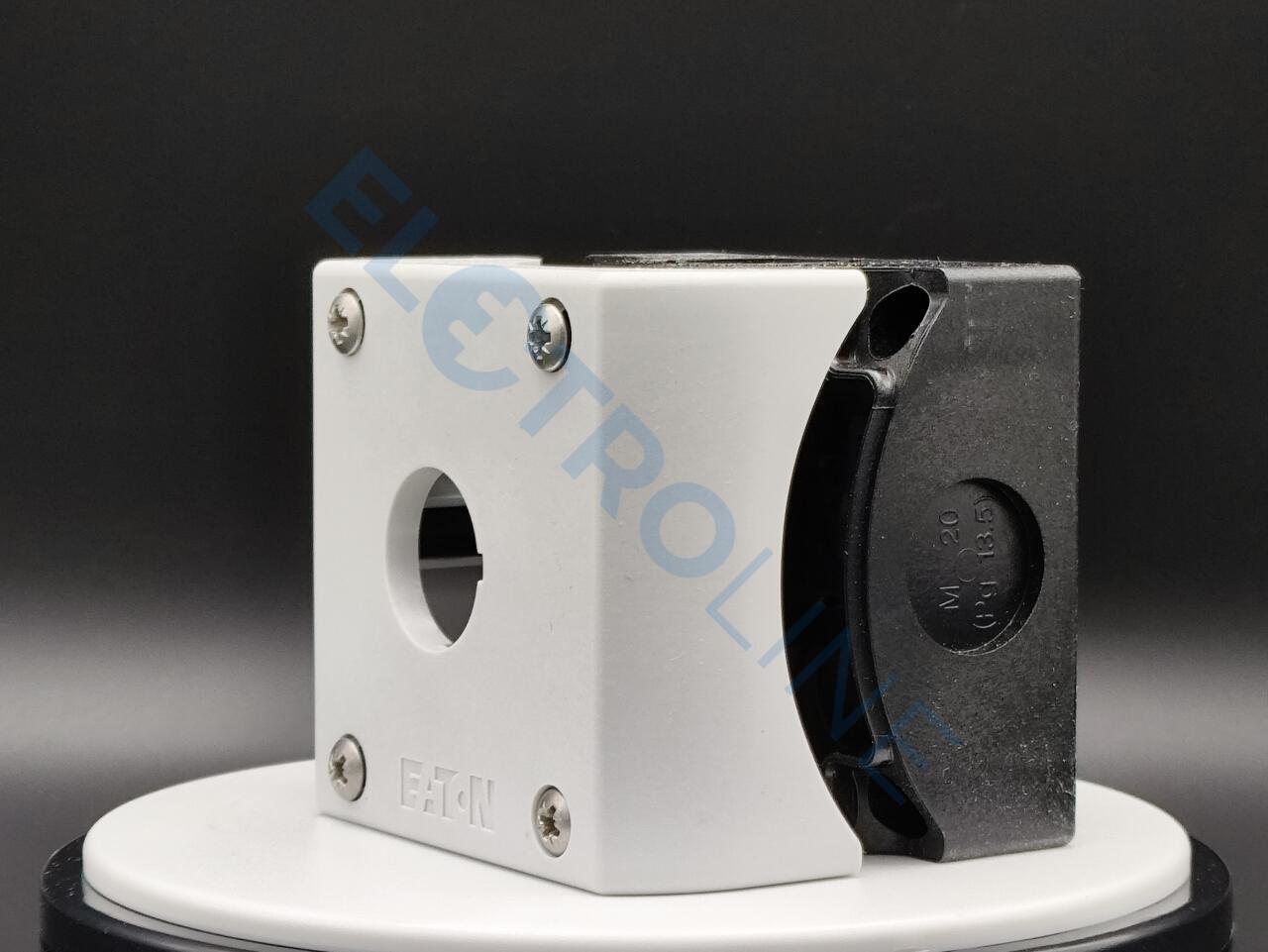

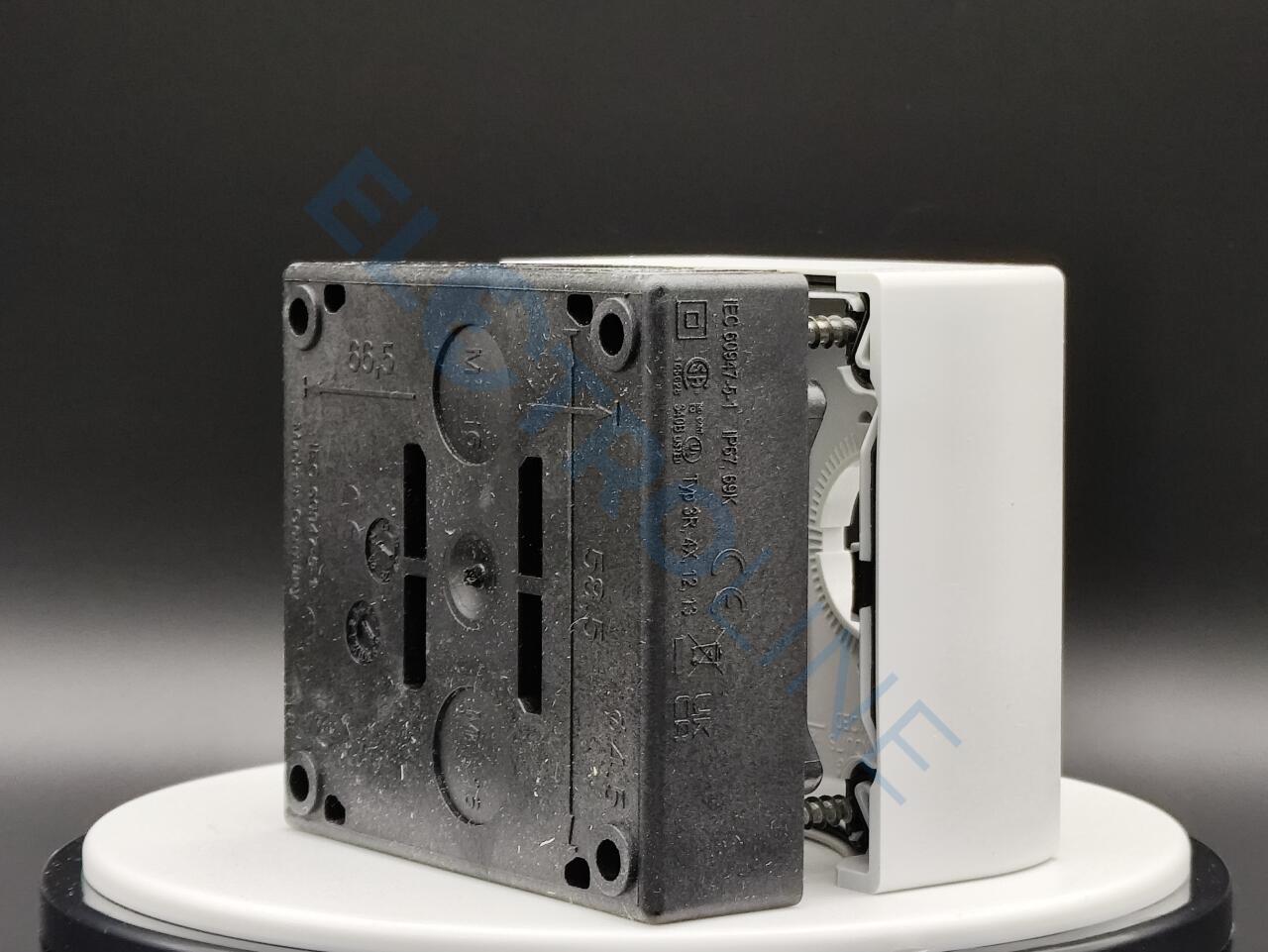

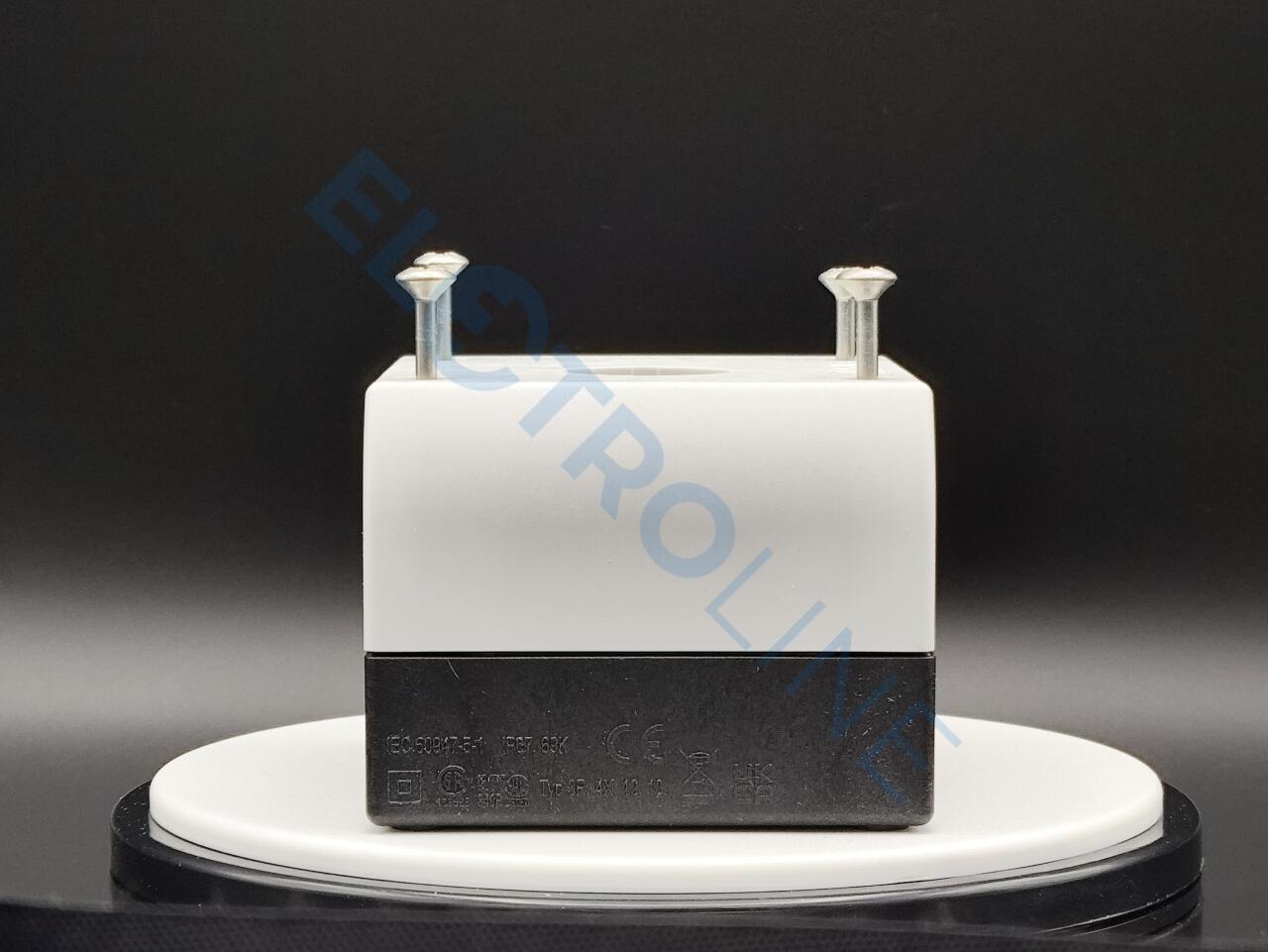

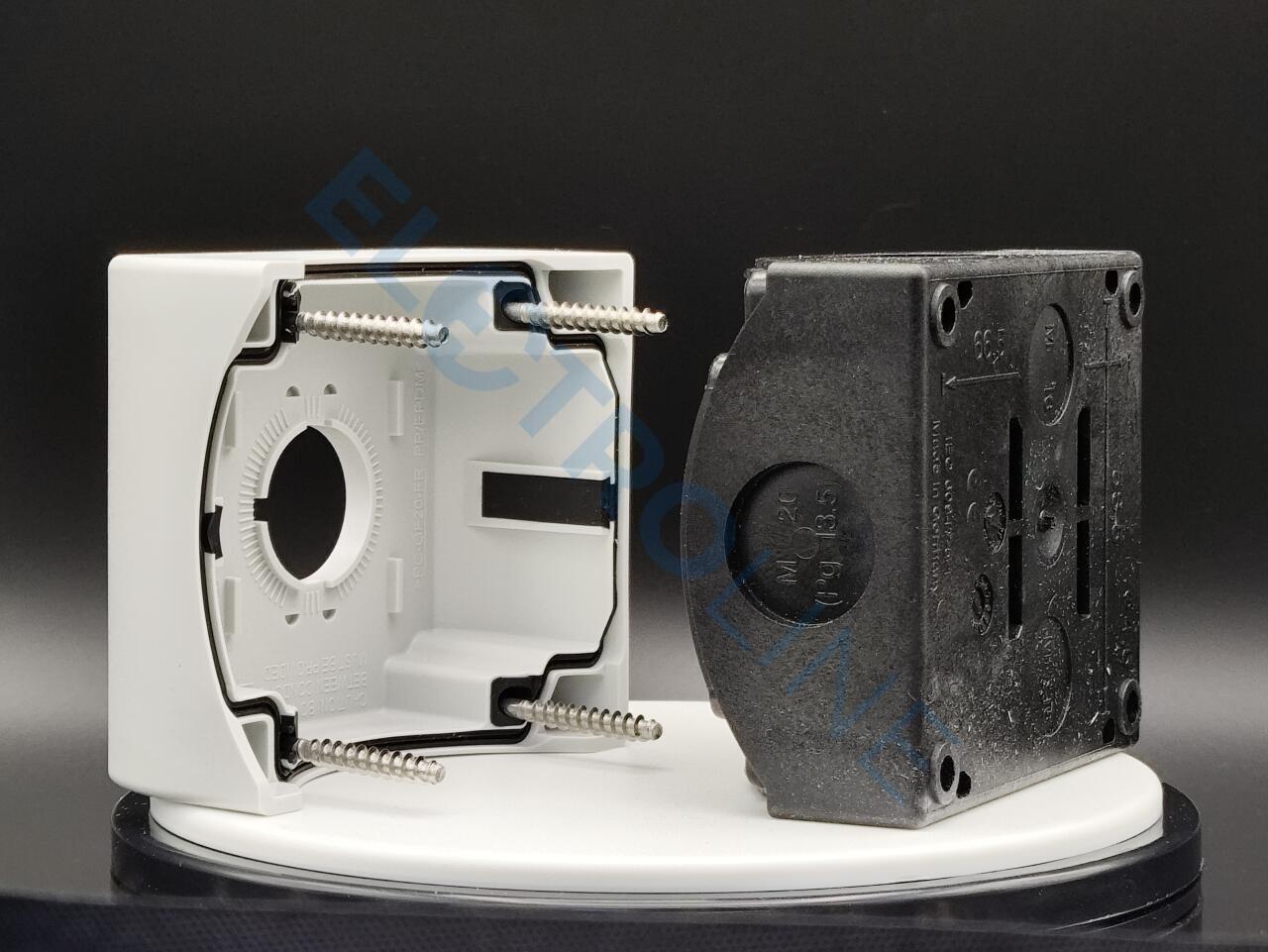

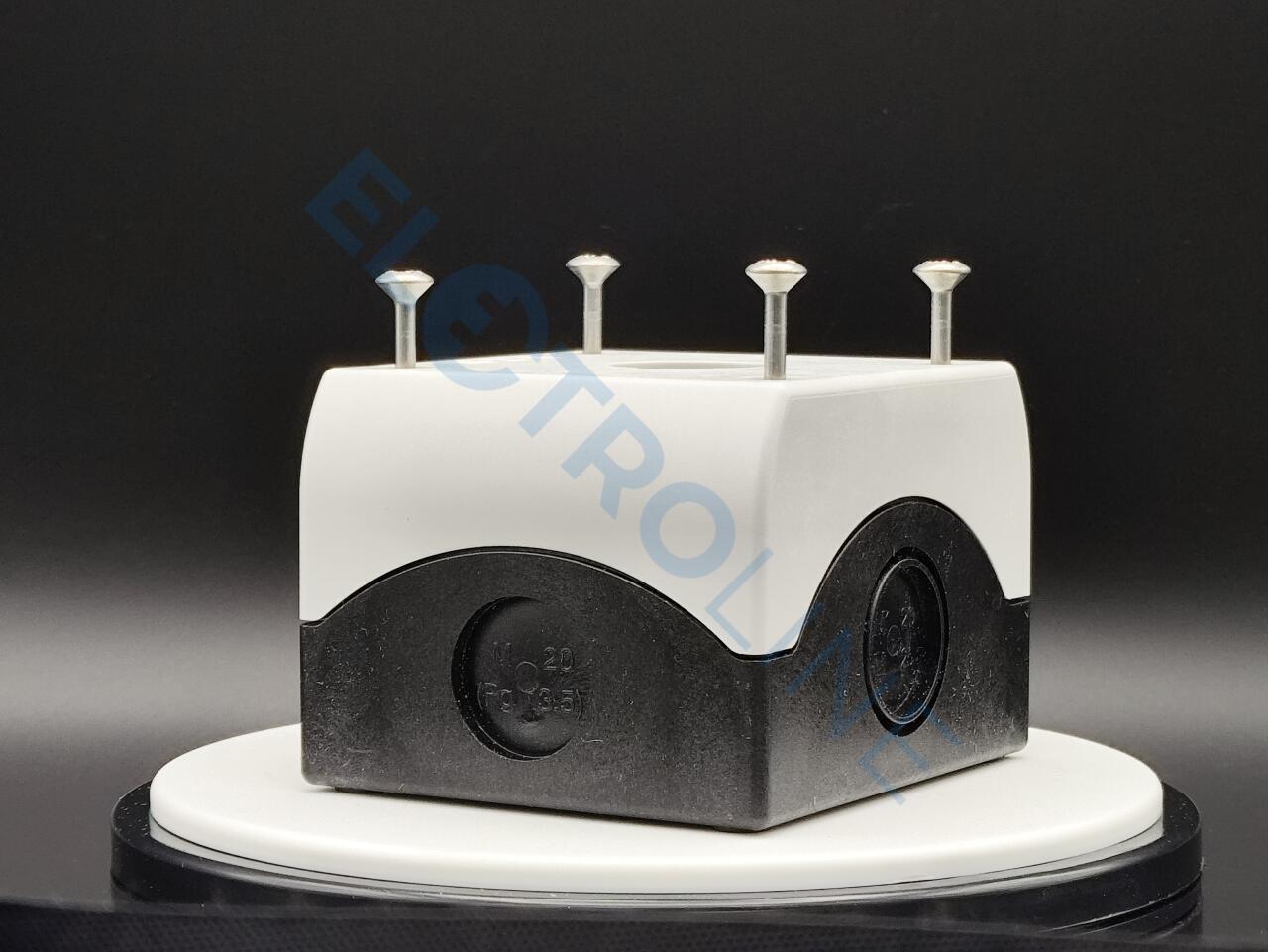

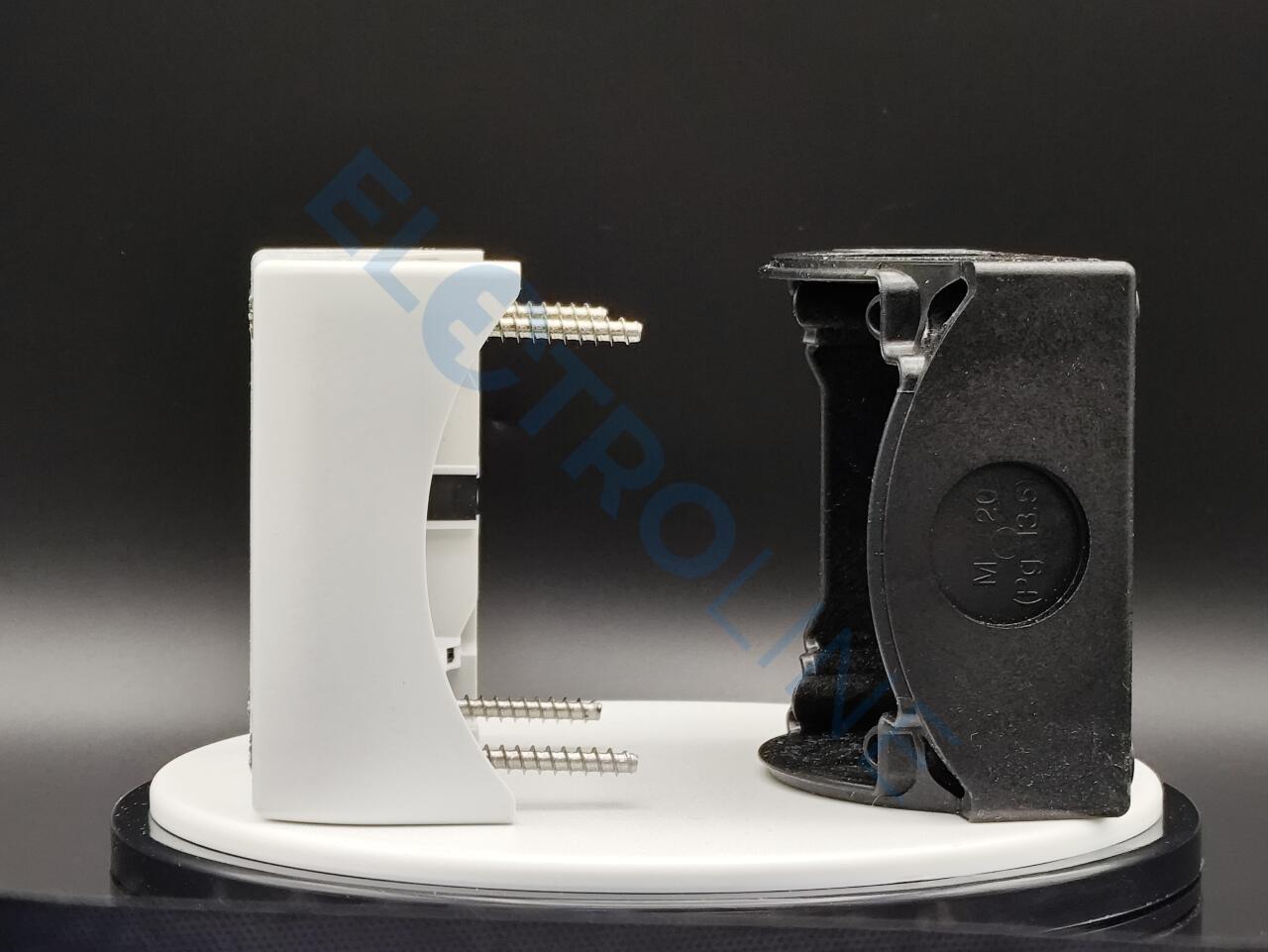

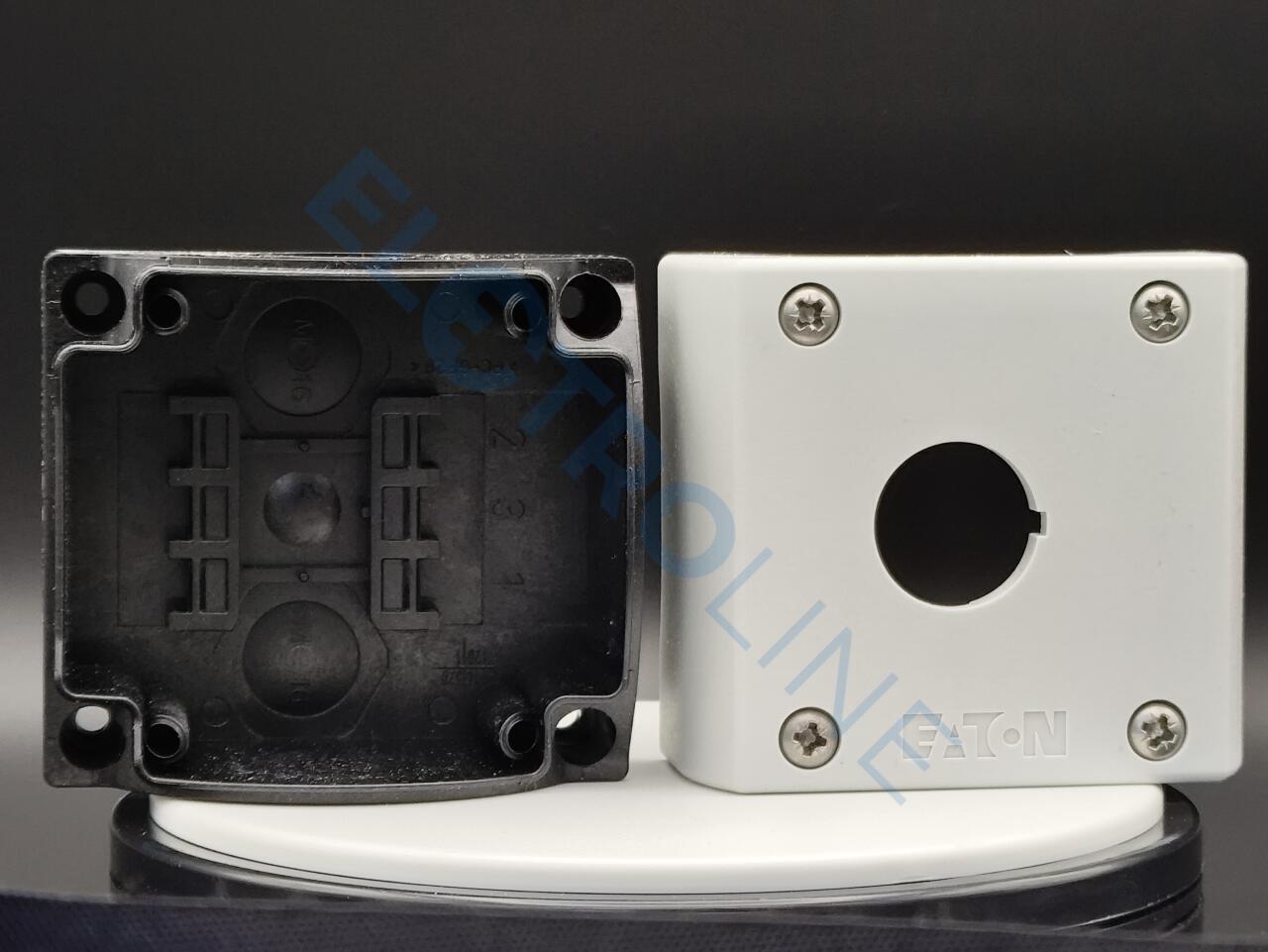

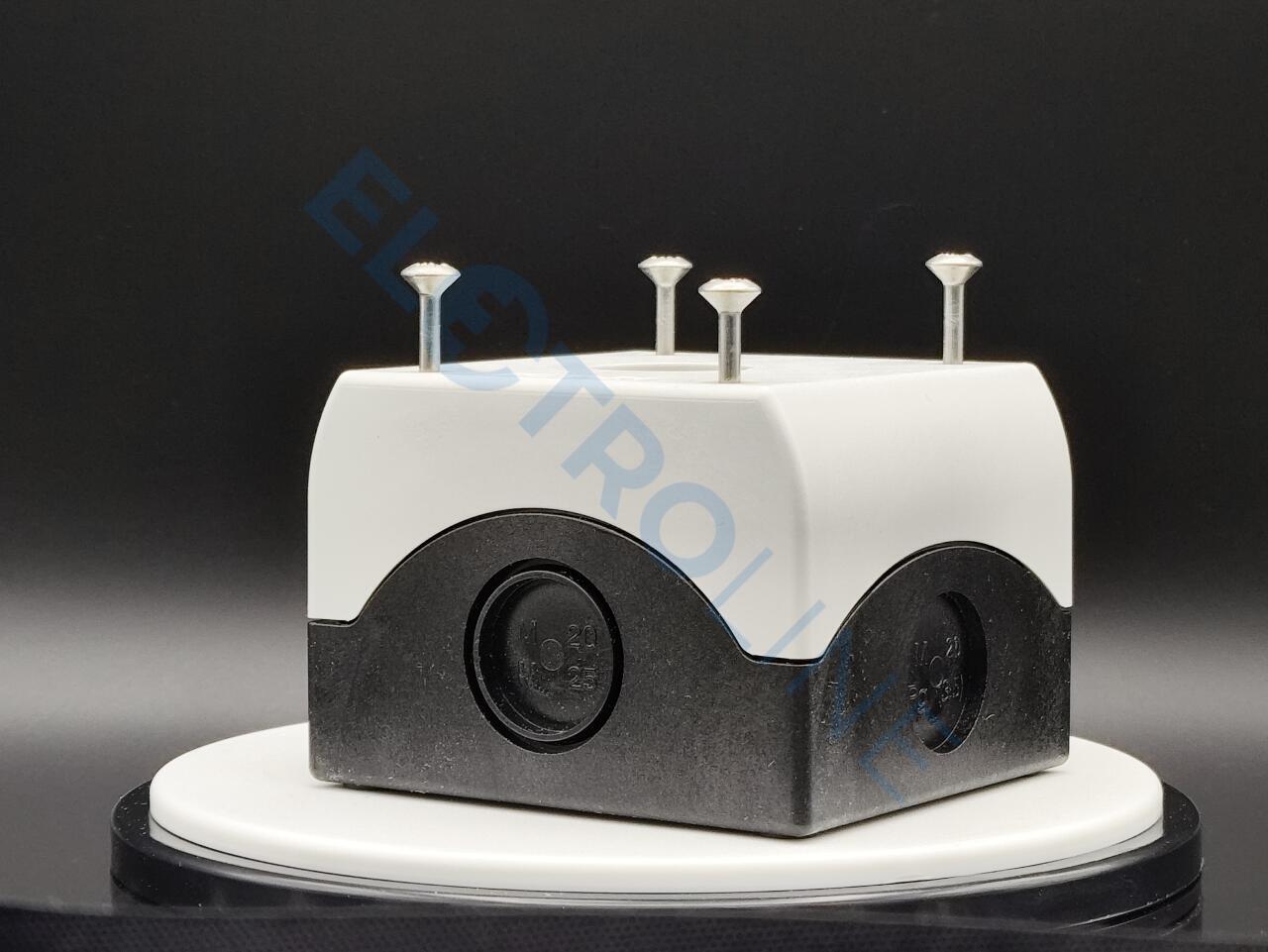

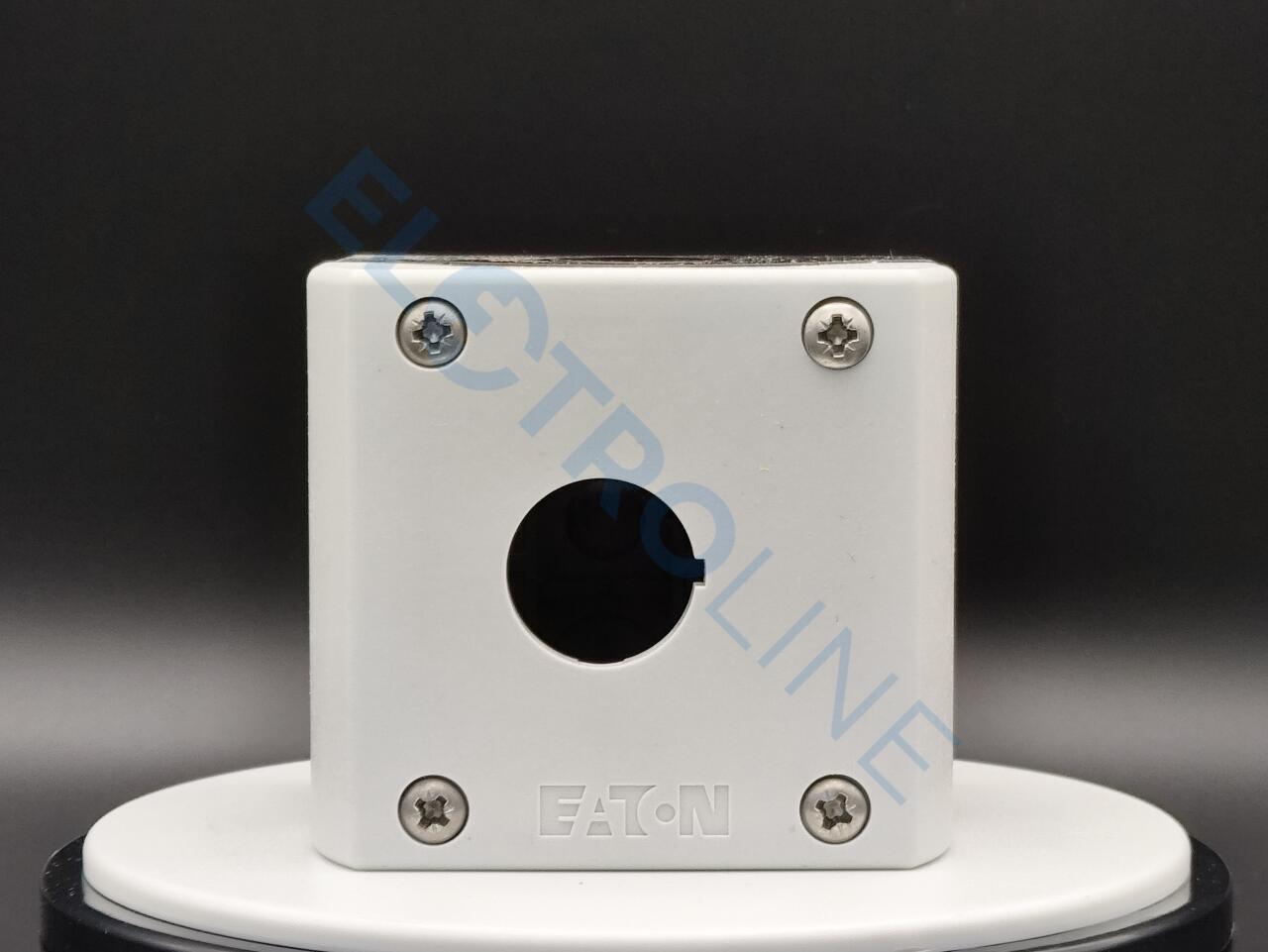

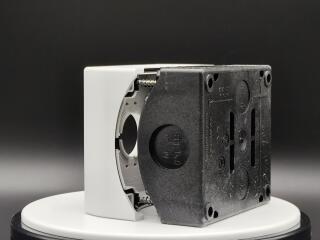

Корпус для поверхостного монтажа, 1 элемент
Alternate Catalog No. M22-I1Q
Корпус для поверхностного монтажа, корпус: пластик, с винтами из нержавеющей стали, Места установки: 1, ввод проводки: задн.: 2, M16, вверху: 1 x M20, сбоку: 2 x M20/M25 (по 1 шт. на сторону), Класс защиты: IP66, IP67, IP69K, Цвет Значение RAL: RAL 7035, Цвет: Нижняя часть корпуса, чёрная, Подключение к SmartWire-DT: нет, Применяемое для: 1 x 22.5, Применяемое для: (Illuminated) pushbuttons, (Illuminated) selector switches, Key-operated pushbuttons, Indicator light, controlled stop/emergency-stop buttons with yellow label
