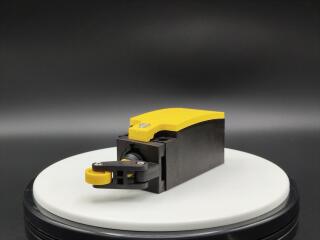

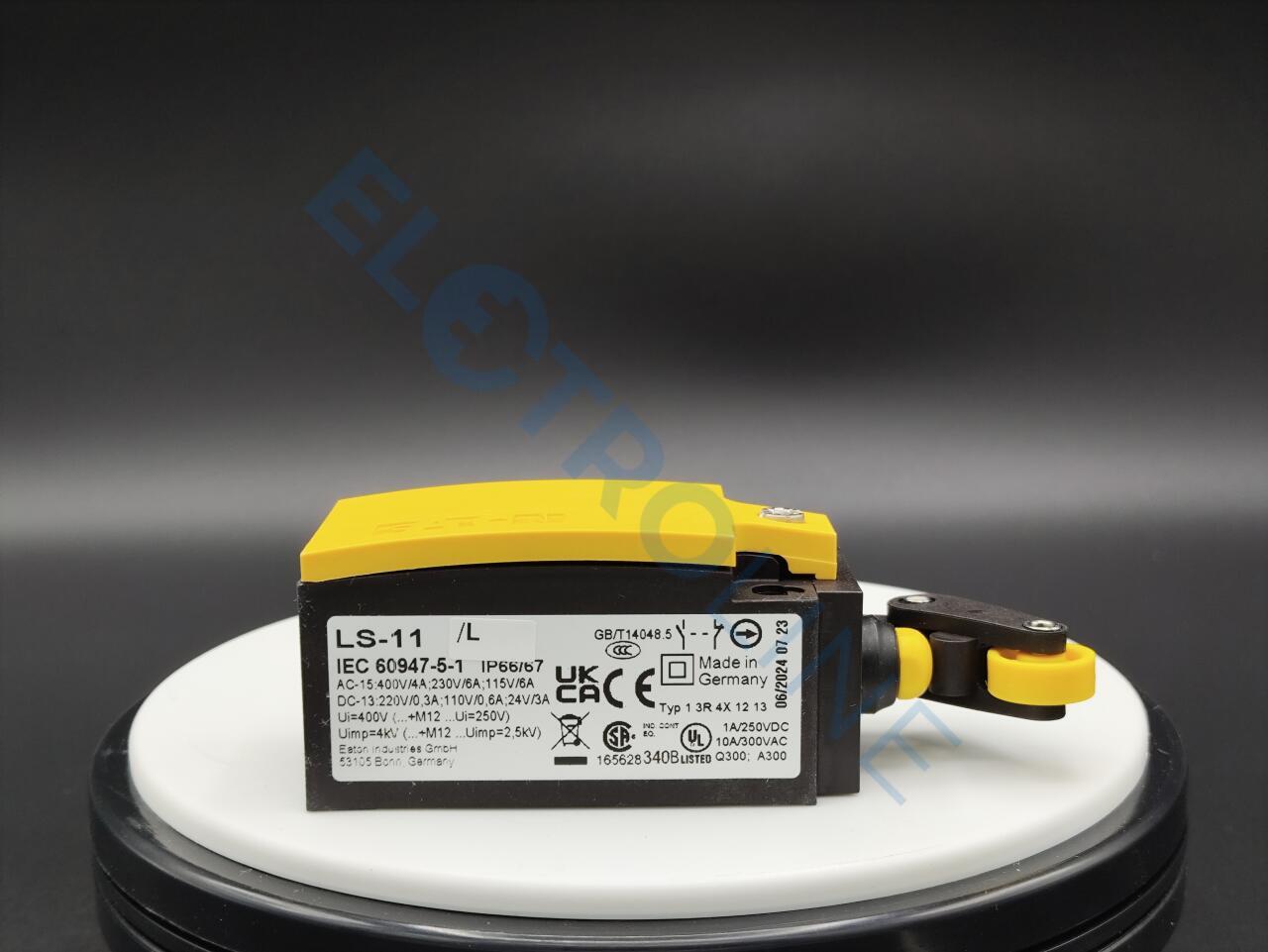

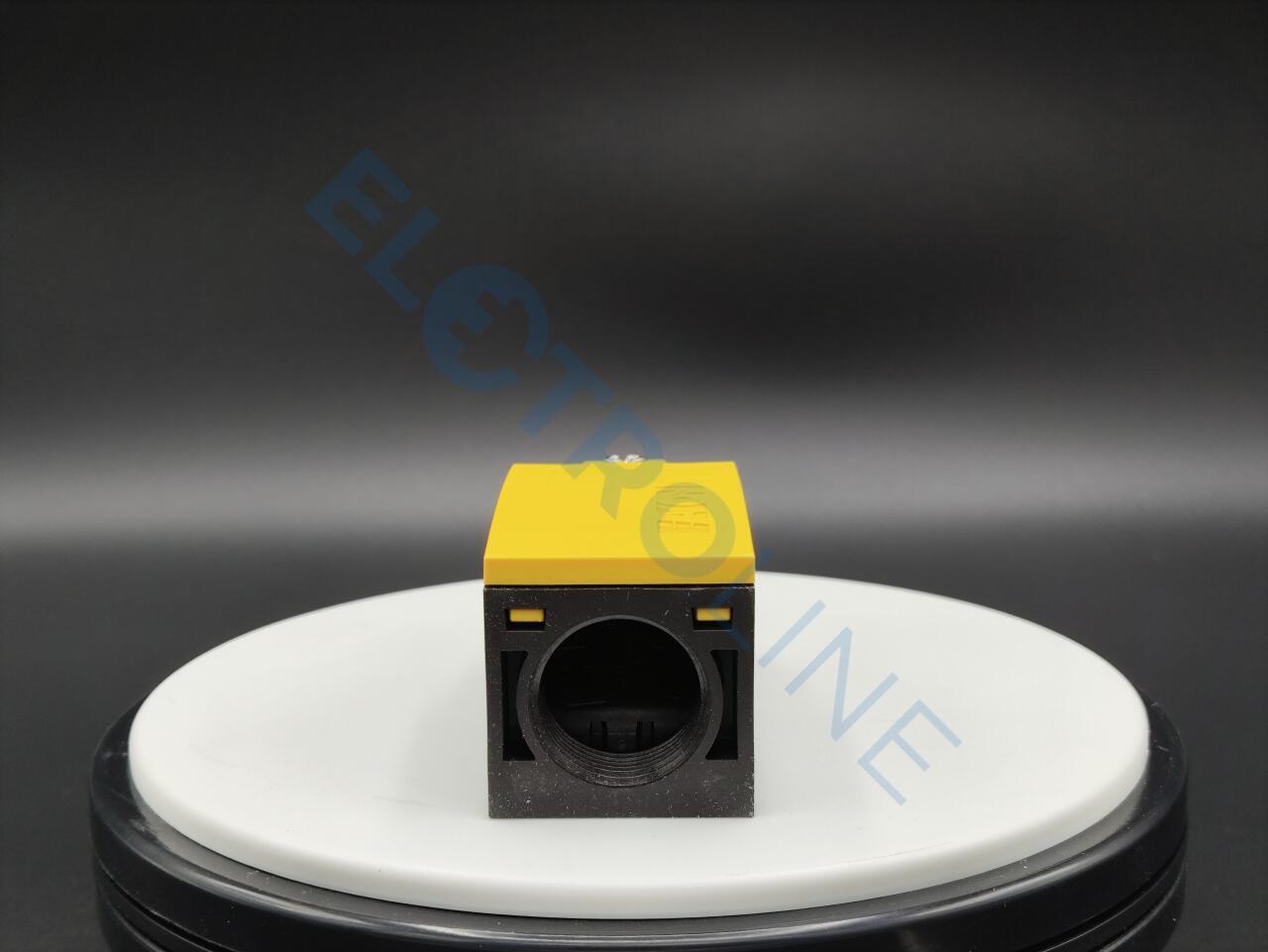

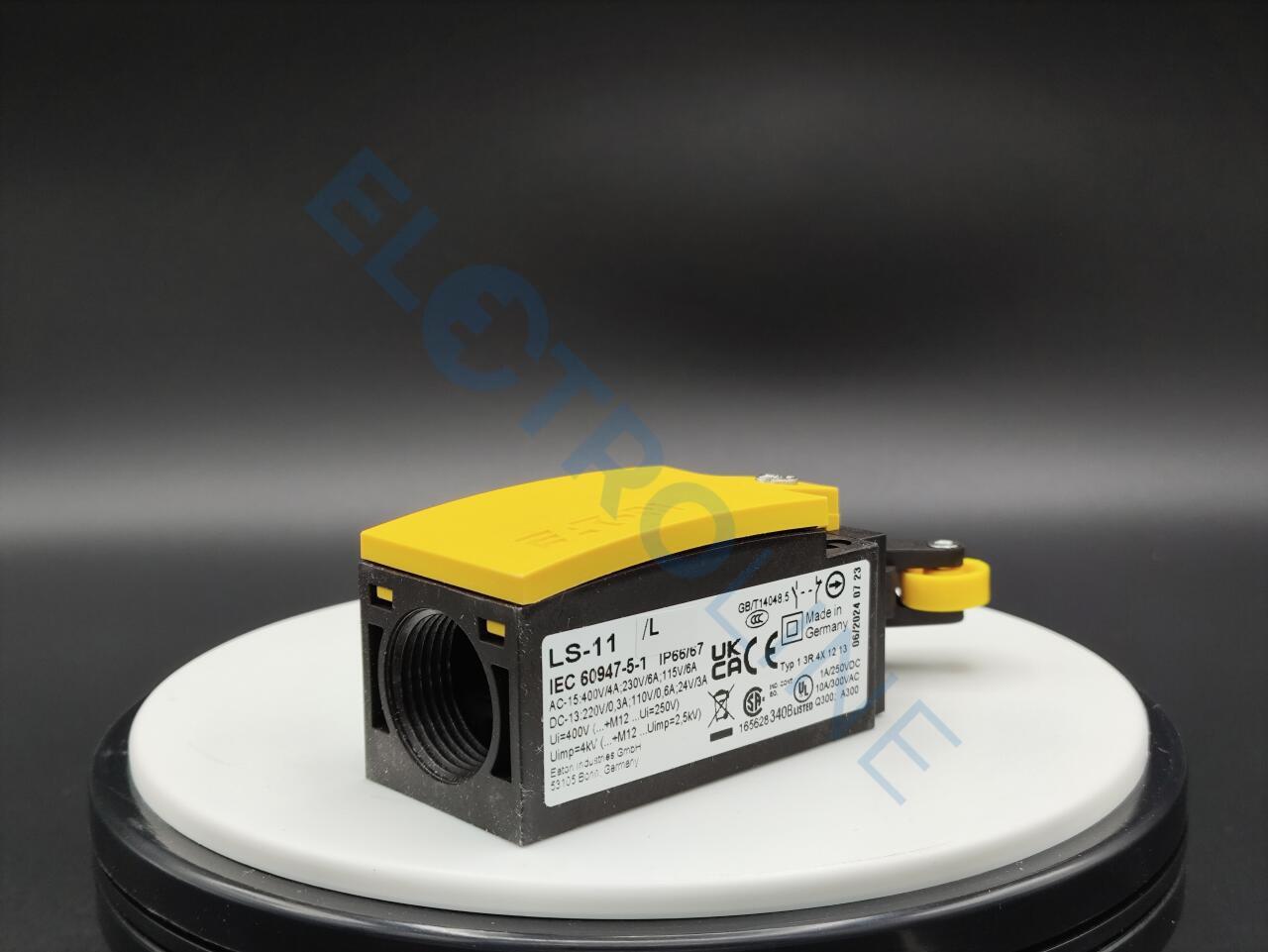

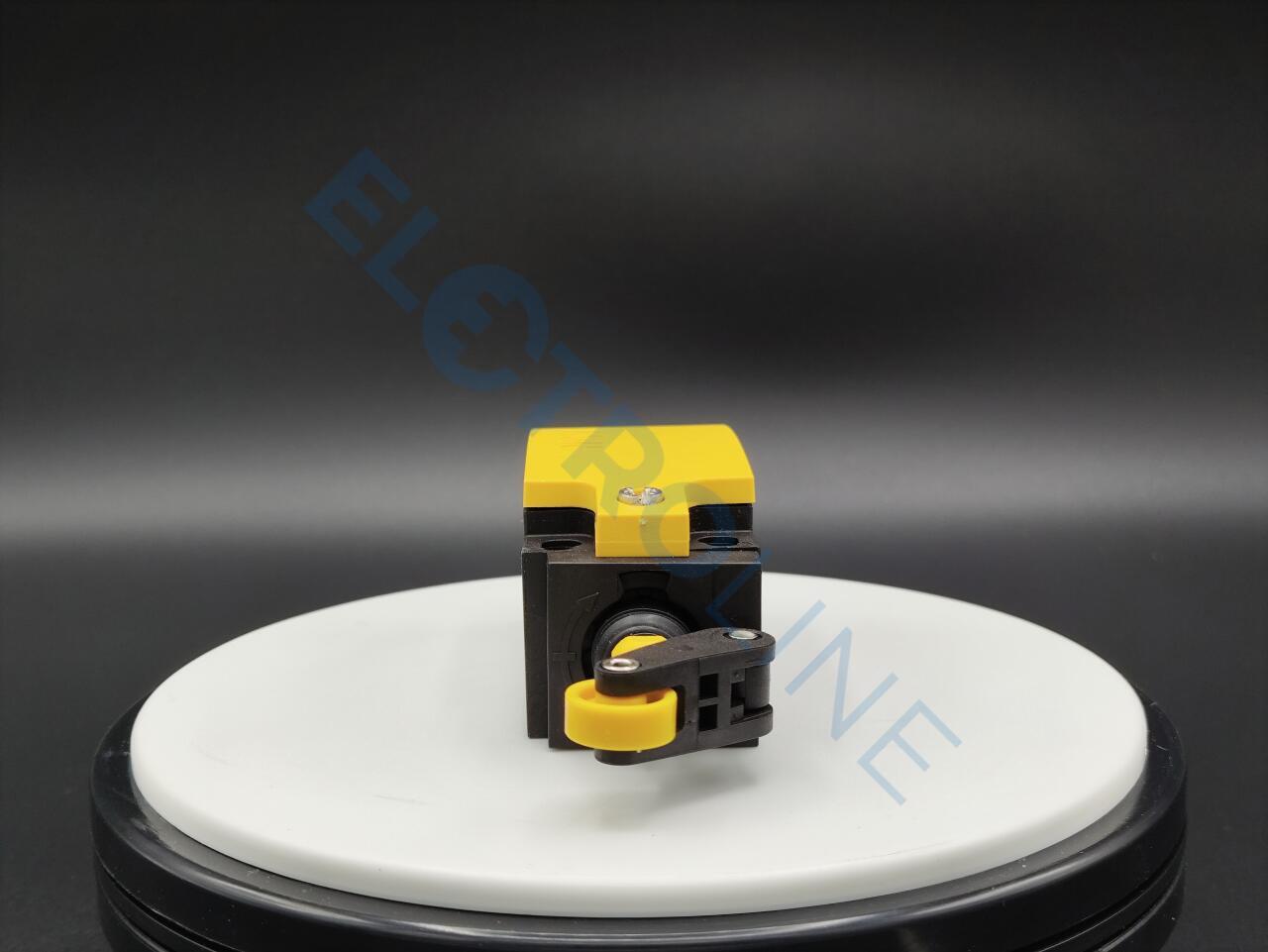

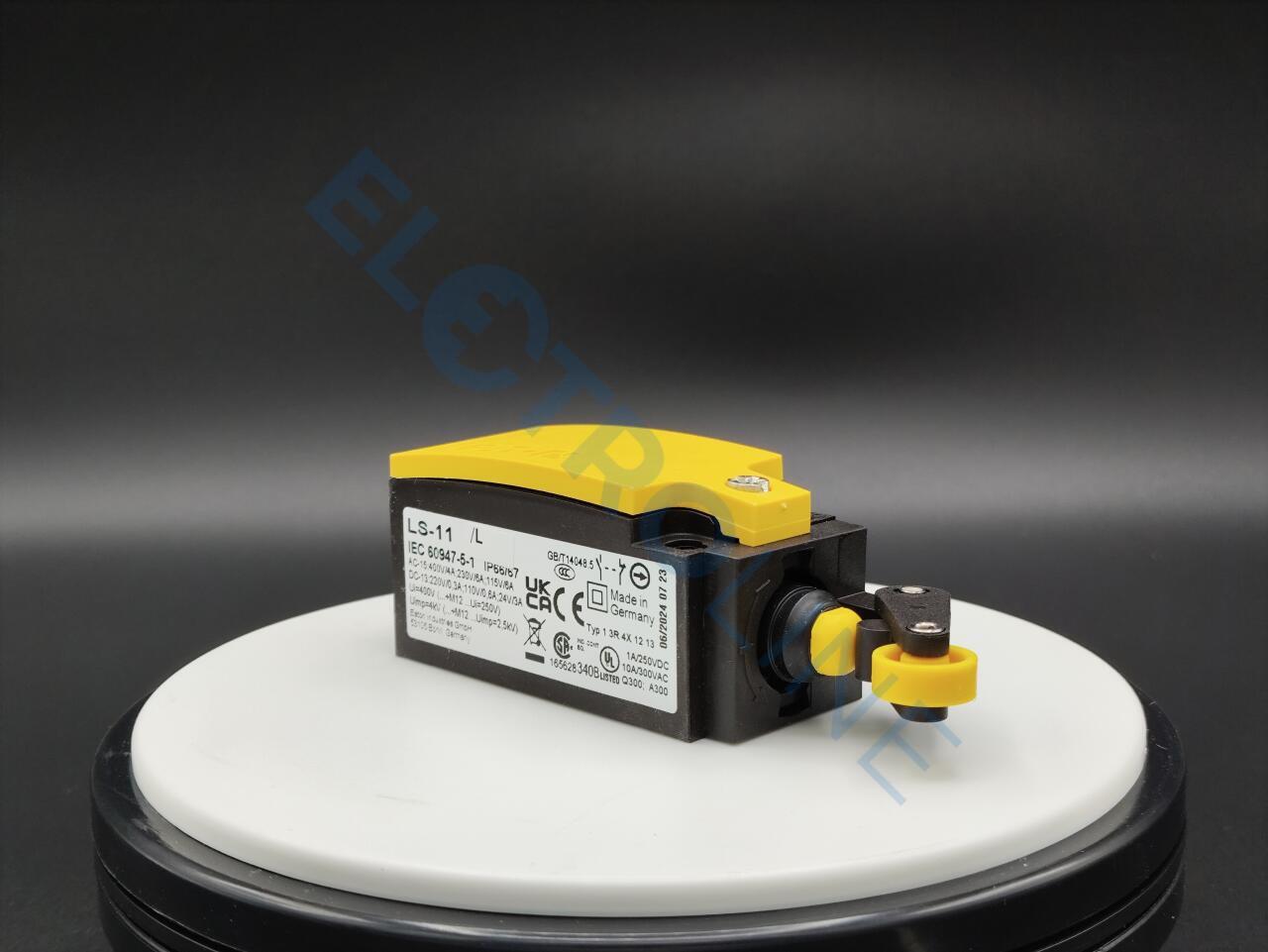

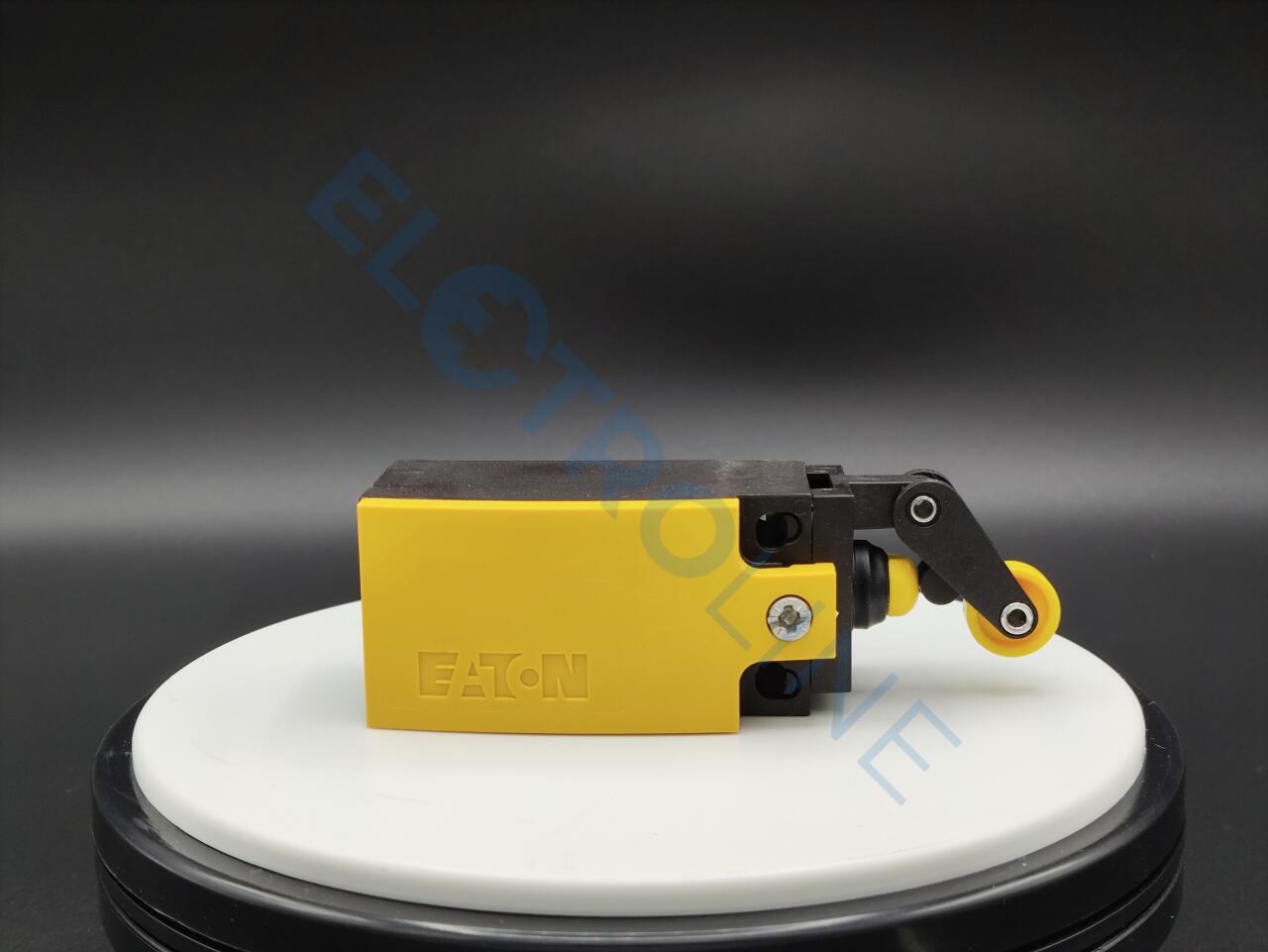

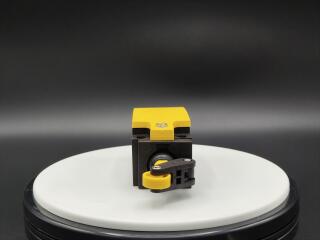

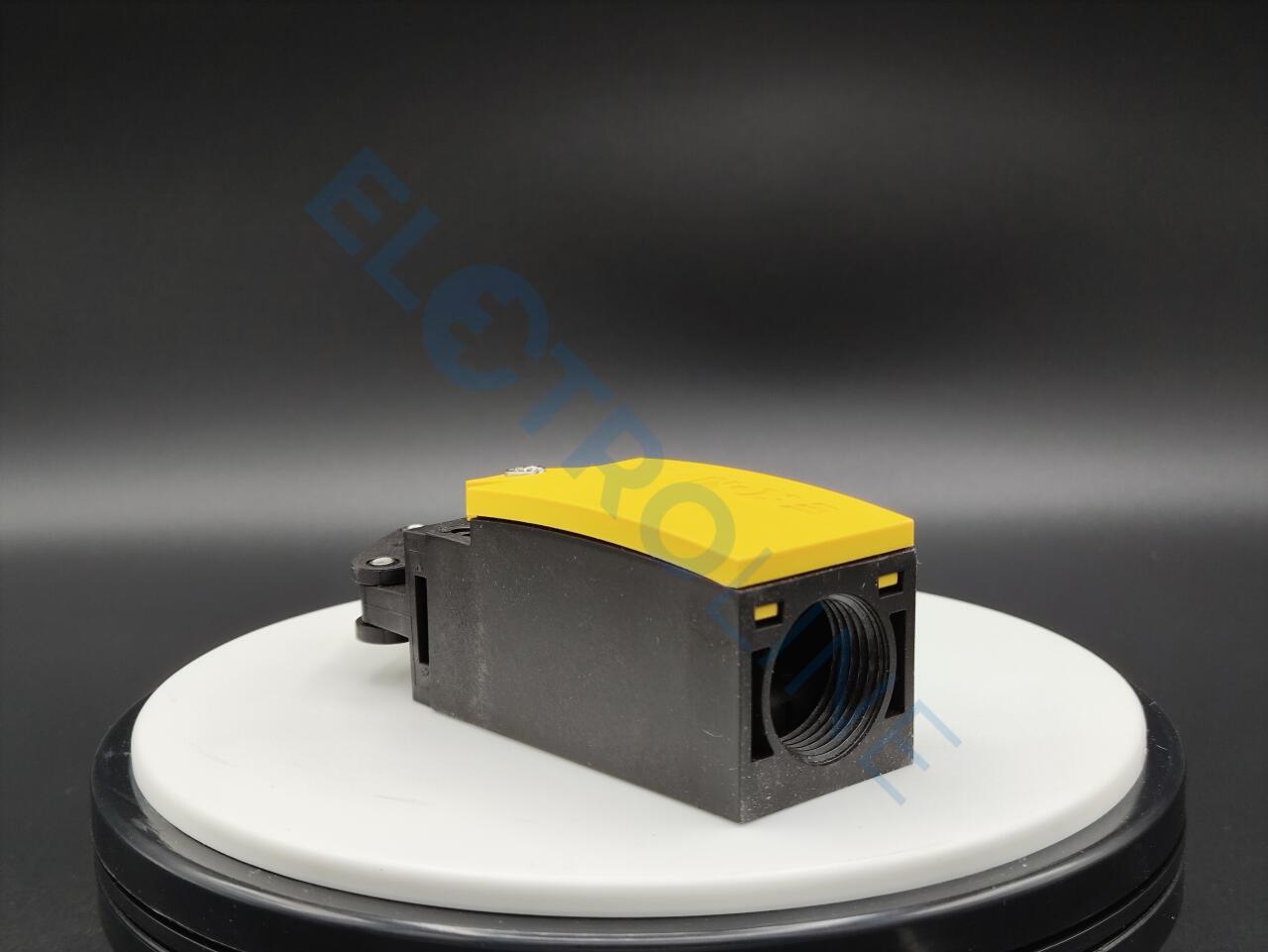

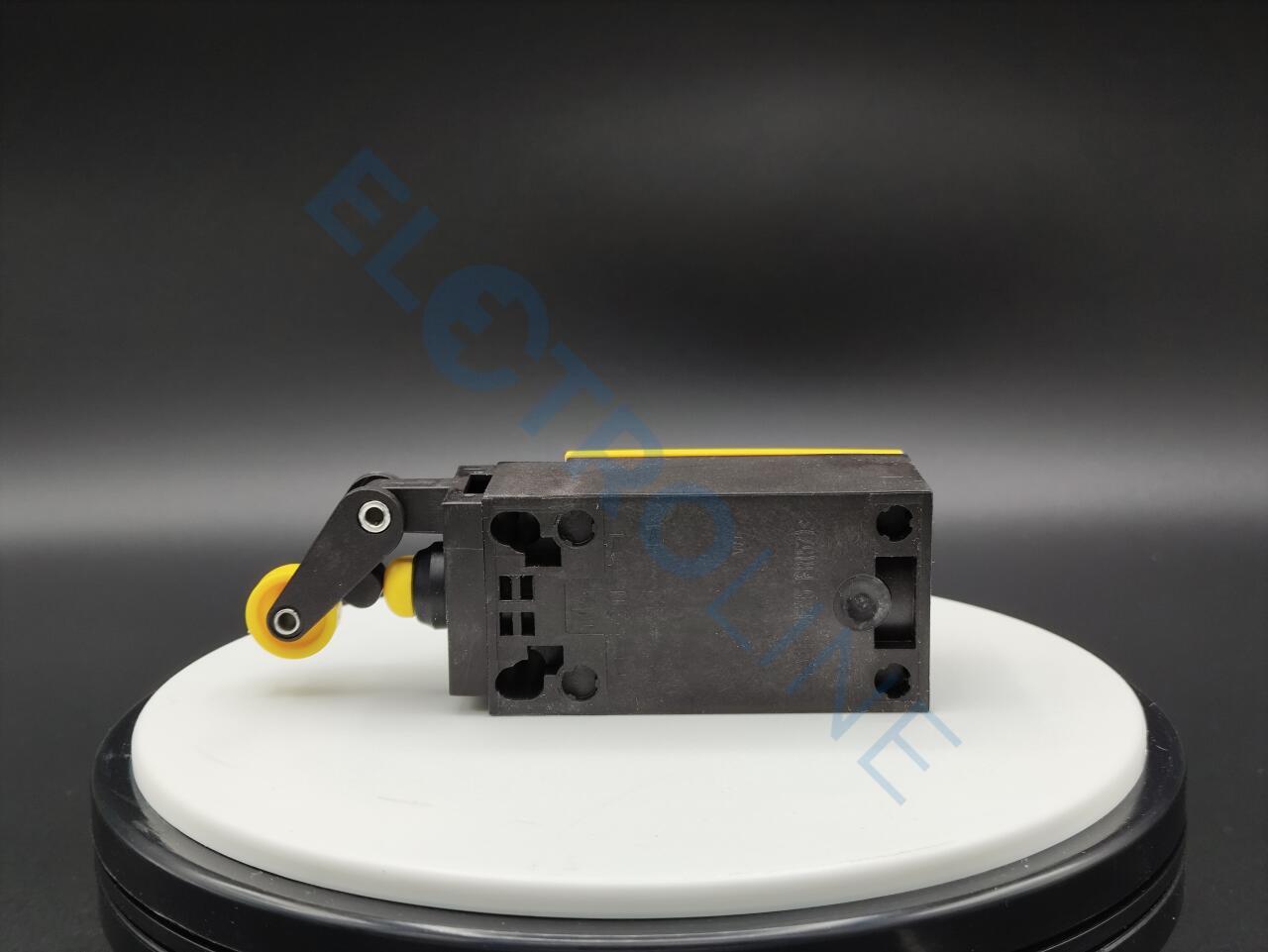

LS-11/L Концевой выключатель , 1НО +1 НЗ , роликовый рычаг

Гарантия лучшей ценыLS-11/L Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
Концевой выключатель , 1НО +1 НЗ , роликовый рычаг
0 отзывов
1 629.93 руб.
Основная функция: датчик положенияПредохранительные датчики положения
Ассортимент: Рычаг с роликом
Наличие:
6 шт. - на складе производителя
Бренд:
Модель:
LS-11/L
Артикул:
0000266110
Вес (кг):
0.07
Объем (дм3):
0.1
Ед. измерения:
шт
Семейство:
MC05005
Гарантия лучшей цены на продукцию Eaton!
Что это значит?
Доставка по РФ

Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.

Лучшие цены

Мы официальные дистрибьюторы EATON, Phoenix Contact, и дилеры Weidmuller, Legrand, BTicino, ABB, Schneider Electric, Siemens.

Оплата

Банковский перевод от юридических и физических лиц, в офисе оплата картой Visa/MasterCard.

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Концевые датчики LS
1. Программа поставок
Основная функциядатчик положенияПредохранительные датчики положения
Идентификатор типаLS(M)-…
АссортиментРычаг с роликом
Класс защитыIP66, IP67
ОснащениеЗаконченное устройство
Температура окружающей среды-25 - +70 °C
Конструктивное исполнениеEN 50047 форма E
Описаниедлинной
Назначение контактов
Замык. = замыкающий контакт1 замык
Разм. = размыкающий контакт1 разм.
Указание= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
Графические условные обозначения
Ход контакта■ = контакт закрыт□ = контакт открыт
Принудительное размыкание (ZW)да
Цвет
Крышка корпусажелтый
Крышка корпуса
Корпуспластик
Способ подключенияЗажим Cage-Clamp
УказанияCage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden.Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402
УказанияУправляющая головка переставляется на каждые 90°, что позволяет обеспечить настройку на вышеуказанное направление начала движения.
2. Технические характеристики
Общая информация
Стандарты и положенияIEC/EN 60947
Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30
Температура окружающей среды-25 - +70 °C
Установочное положениелюбая
Класс защитыIP66, IP67
Поперечные сечения соединенияодножильный1 x (0, 5 - 2, 5) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой1 x (0, 5 - 1, 5) мм2
Точность воспроизведения± 0.15 мм
Контакты/коммутационная способность
Номинальная устойчивость к импульсу [Uimp]4000 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]400 В
Категория перенапряжения / степень загрязненияIII/3
Расчетный рабочий ток [Ie]AC-1524 В [Ie]6 A
Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]6 A
Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie]4 A
Расчетный рабочий ток [Ie]DC-13 24 В [Ie]3 A
Расчетный рабочий ток [Ie]DC-13 110 В [Ie]0.6 A
Расчетный рабочий ток [Ie]DC-13 220 В [Ie]0.3 A
Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF]< 10-7, < 1 отказа на 107 соединений Частота отказов
Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF]< 5 x 10-6, < 1 отказа на 5 x 106 соединений Частота отказов
Частота сетимакс. 400 Гц
Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1макс. предохранитель6 A gG/gL
Условный ток короткого замыкания1 кА
Механические размеры
Механический срок службы [Переключения]8 x 106
Удароустойчивость (импульс полусинуса 20 мс)Стандартный контакт25 g
Частота приведения в действие [Переключения/ч]≦ 6000
Привод
МеханическийСила нажатия начала/конца хода1, 0/8, 0 N
МеханическийМоменты нажатия поворотных приводов0.2 Нм
Механическиймакс. начальная скорость при кулачках по DIN1 м/с
Механическийуказанияпри угле активации α = 30°/45°
3. Проверка конструкции в соответствии с IEC / EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0.17 W
Потеря мощности оборудования, в зависимости от тока [Pvid]0 W
Статическая потеря мощности, не зависит от тока [Pvs]0 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
4. Технические характеристики согласно ETIM 7.0
Датчики (EG000026) / Концевой выключатель (EC000030)
Электротехника, электроника, системы автоматизации / Сенсорная техника, датчики / Position switch / Position switch (Type 1) (ecl@ss10.0.1-27-27-06-01 [AGZ382015])
Датчик ширины31 mm
Датчик диаметра0 mm
Высота датчика61 mm
Длина датчика33.5 mm
Номинальный рабочий ток Ie при AC-15, 24 В6 A
Номинальный рабочий ток Ie при AC-15, 125 В6 A
Номинальный рабочий ток Ie при AC-15, 230 В6 A
Номинальный рабочий ток Ie при DC-13, 24 В3 A
Номинальный рабочий ток Ie при DC-13, 125 В0.8 A
Номинальный рабочий ток Ie при DC-13, 230 В0.3 A
Функция переключенияSlow-action switch
Функция переключения с фиксациейНет
Выход электронныйНет
Принудительное открытиеДа
Количество вспомогательных контактов безопасности1
Количество контактов как нормально замкнутый контакт1
Количество контактов как нормально разомкнутый контакт1
Количество контактов в качестве переключающего контакта
Тип интерфейсаОтсутствует
Тип интерфейса для безопасного общенияОтсутствует
Тип строительства жильяCuboid
Материал корпусаPlastic
Покрытие корпусаOther
Тип элемента управленияRoller lever
Выравнивание элемента управленияOther
Тип электрического подключенияOther
С индикацией состоянияНет
Подходит для функций безопасностиДа
Категория взрывобезопасности для газаОтсутствует
Категория взрывобезопасности для пылиОтсутствует
Температура окружающей среды во время работы25 - 70 °C
Степень защиты (IP)IP67
Степень защиты (NEMA)4X
5. Апробации
Стандарты на продукциюIEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.E29184
UL Категория Контроль №NKCR
CSA File No.12528
CSA Class No.3211-03
Сертификация Северной АмерикиUL listed, CSA certified
Степень защитыIEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13
6. Размеры
① Вращающий момент затяжки винта крышки: 0, 8 Нм ±0, 2 Нм② Только при LS (исполнение из пластмассы)③ Крепёжный винт 2 x M4 ≧ 30MA = 1, 5 Нм

Датчик положения, Рычаг с роликом, Законченное устройство, 1 замык, 1 разм., Зажим Cage-Clamp, желтый, пластик, -25 - +70 °C, EN 50047 форма E, длинной

Alternate Catalog No. LS-11/L

Датчик положения, Основная функция: датчик положения, Предохранительные датчики положения, Идентификатор типа: LS(M)-…, Ассортимент: Рычаг с роликом, Класс защиты: IP66, IP67, оснащение: Законченное устройство, Температура окружающей среды: -25 - +70 °C, конструктивное исполнение: EN 50047 форма E, Описание: длинной, Назначение контактов Замык. = замыкающий контакт: 1 замык, Назначение контактов Разм. = размыкающий контакт: 1 разм., Указание: = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1., Принудительное размыкание (ZW): да, Цвет Крышка корпуса: желтый, корпус: пластик, Способ подключения: Зажим Cage-Clamp, Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden., Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402, Стандарты и положения: IEC/EN 60947
