| Основная функция | датчик положенияПредохранительные датчики положения |
| Идентификатор типа | LS(M)-… |
| Ассортимент | Сферические толкатели |
| Класс защиты | IP66, IP67 |
| оснащение | Базовое устройство, возможно расширение |
| Температура окружающей среды | -25 - +70 °C |
| Назначение контактов | |
| Замык. = замыкающий контакт | 1 замык |
| Разм. = размыкающий контакт | 1 разм. |
| Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. |
| графические условные обозначения | |
| Ход контакта■ = контакт закрыт□ = контакт открыт | |
| Принудительное размыкание (ZW) | да |
| Цвет | |
| Крышка корпуса | желтый |
| Крышка корпуса | |
| корпус | пластик |
| Способ подключения | Зажим Cage-Clamp |
| указания | Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden.Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 |
| Общая информация | |
| Стандарты и положения | IEC/EN 60947 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | -25 - +70 °C |
| установочное положение | любая |
| Класс защиты | IP66, IP67 |
| Поперечные сечения соединенияодножильный | 1 x (0,5 - 2,5) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 - 1,5) мм2 |
| Точность воспроизведения | ± 0.15 мм |
| Контакты/коммутационная способность | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 400 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Расчетный рабочий ток [Ie]AC-1524 В [Ie] | 6 A |
| Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie] | 6 A |
| Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie] | 4 A |
| Расчетный рабочий ток [Ie]DC-13 24 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]DC-13 110 В [Ie] | 0.6 A |
| Расчетный рабочий ток [Ie]DC-13 220 В [Ie] | 0.3 A |
| Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF] | < 10-7, < 1 отказа на 107 соединений Частота отказов |
| Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF] | < 5 x 10-6, < 1 отказа на 5 x 106 соединений Частота отказов |
| Частота сети | макс. 400 Гц |
| Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1макс. предохранитель | 6 A gG/gL |
| условный ток короткого замыкания | 1 кА |
| Механические размеры | |
| Механический срок службы [Переключения] | 8 x 106 |
| Температура прикосновения к рукоятке приводного вращательного механизма | ≦ 100 °C |
| Удароустойчивость (импульс полусинуса 20 мс)Стандартный контакт | 25 g |
| частота приведения в действие [Переключения/ч] | ≦ 6000 |
| Привод | |
| механическийСила нажатия начала/конца хода | 1,0/8,0 N |
| механическийМоменты нажатия поворотных приводов | 0.2 Нм |
| механическиймакс. начальная скорость при кулачках по DIN | 1/0,5 м/с |
| механическийуказания | при угле активации α = 0°/30° |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 6 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.17 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Sensors (EG000026) / End switch (EC000030) | |
| Электротехника, электроника, системы автоматизации / Сенсорная техника, датчики / Position switch / Position switch (Type 1) (ecl@ss10.0.1-27-27-06-01 [AGZ382015]) | |
| Width sensor | 31 мм |
| Diameter sensor | 0 мм |
| Height of sensor | 61 мм |
| Length of sensor | 33.5 мм |
| Rated operation current Ie at AC-15, 24 V | 6 A |
| Rated operation current Ie at AC-15, 125 V | 6 A |
| Rated operation current Ie at AC-15, 230 V | 6 A |
| Rated operation current Ie at DC-13, 24 V | 3 A |
| Rated operation current Ie at DC-13, 125 V | 0.8 A |
| Rated operation current Ie at DC-13, 230 V | 0.3 A |
| Switching function | Slow-action switch |
| Switching function latching | No |
| Output electronic | No |
| Forced opening | Yes |
| Number of safety auxiliary contacts | |
| Number of contacts as normally closed contact | 1 |
| Number of contacts as normally open contact | 1 |
| Number of contacts as change-over contact | |
| Type of interface | None |
| Type of interface for safety communication | None |
| Construction type housing | Cuboid |
| Material housing | Plastic |
| Coating housing | Other |
| Type of control element | Plunger |
| Alignment of the control element | Other |
| Type of electric connection | Other |
| With status indication | No |
| Suitable for safety functions | Yes |
| Explosion safety category for gas | None |
| Explosion safety category for dust | None |
| Ambient temperature during operating | 25 - 70 °C |
| Degree of protection (IP) | IP67 |
| Degree of protection (NEMA) | 4X |
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| North America Certification | UL listed, CSA certified |
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
| ① Вращающий момент затяжки винта крышки: 0,8 Нм ±0,2 Нм② Только при LS (исполнение из пластмассы)③ Крепёжный винт 2 x M4 ≧ 30MA = 1,5 Нм | |

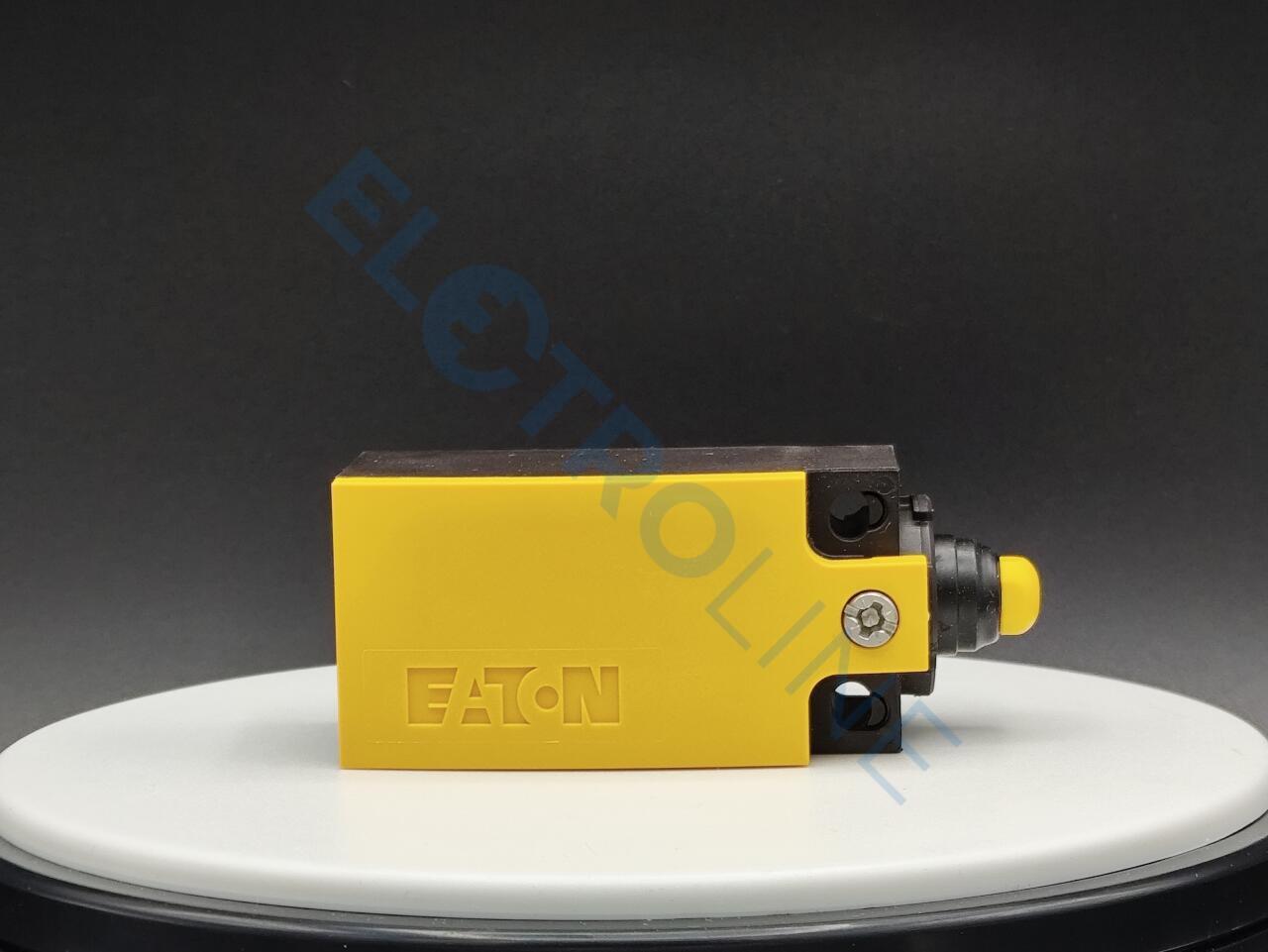

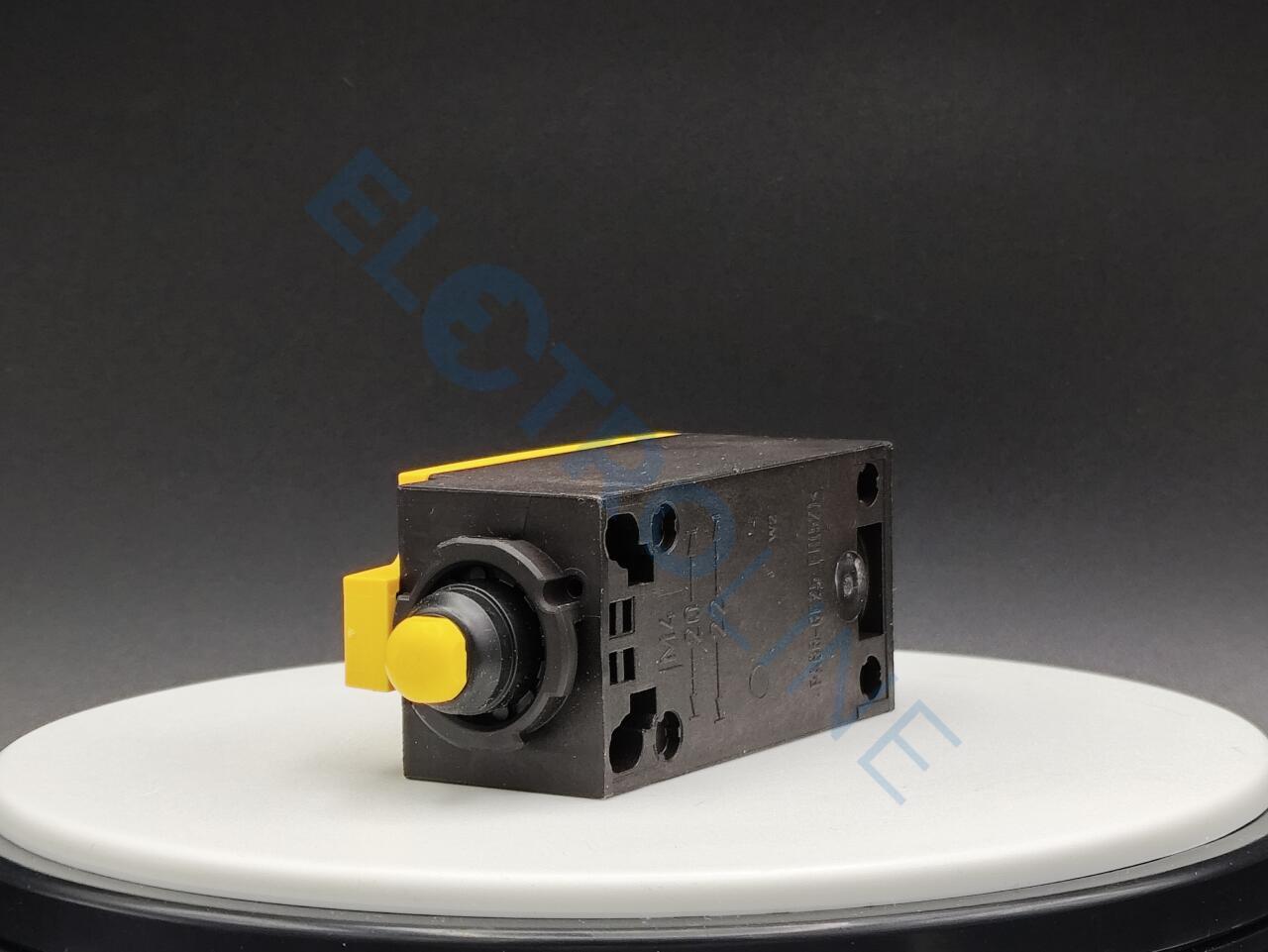

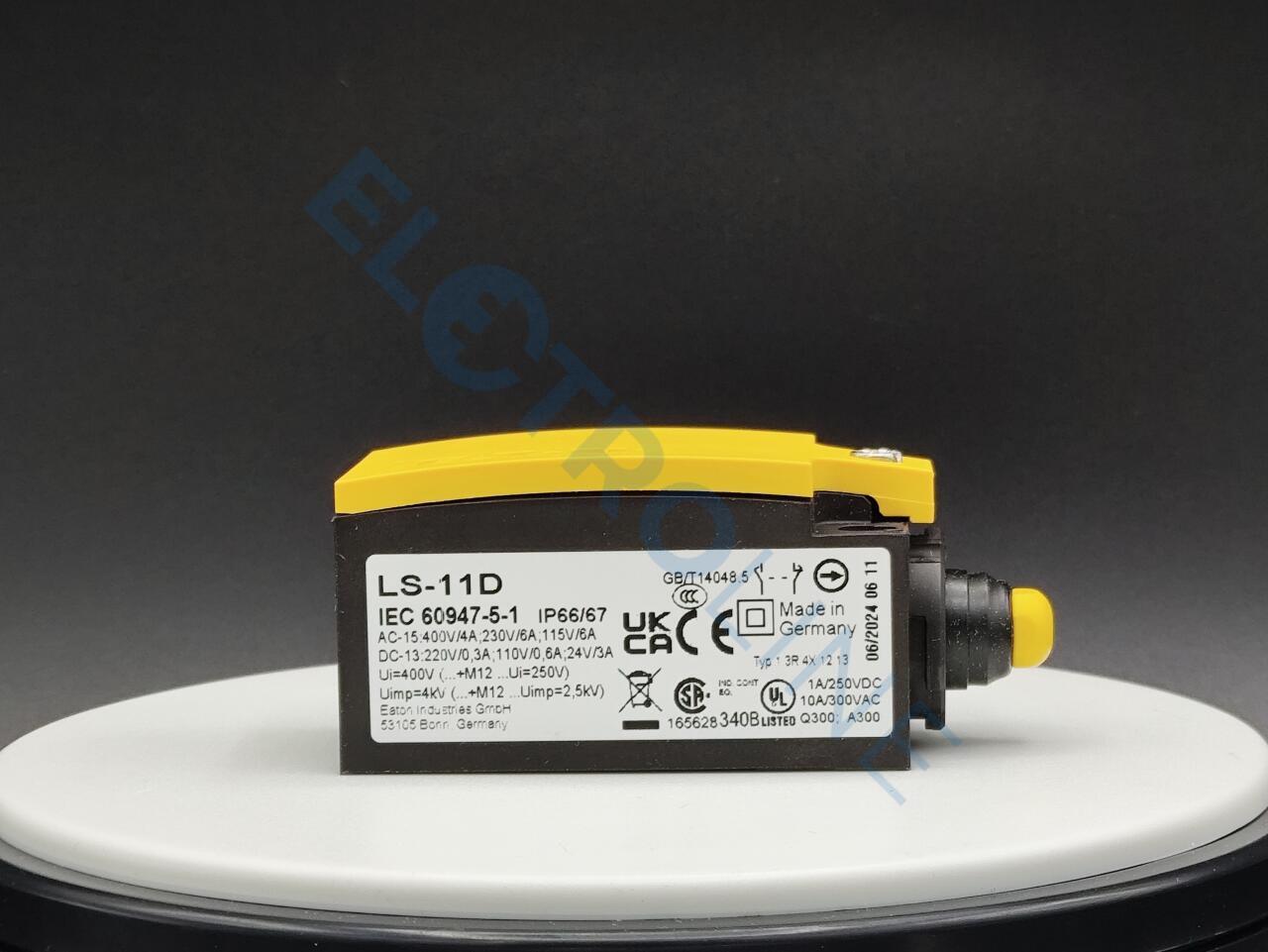

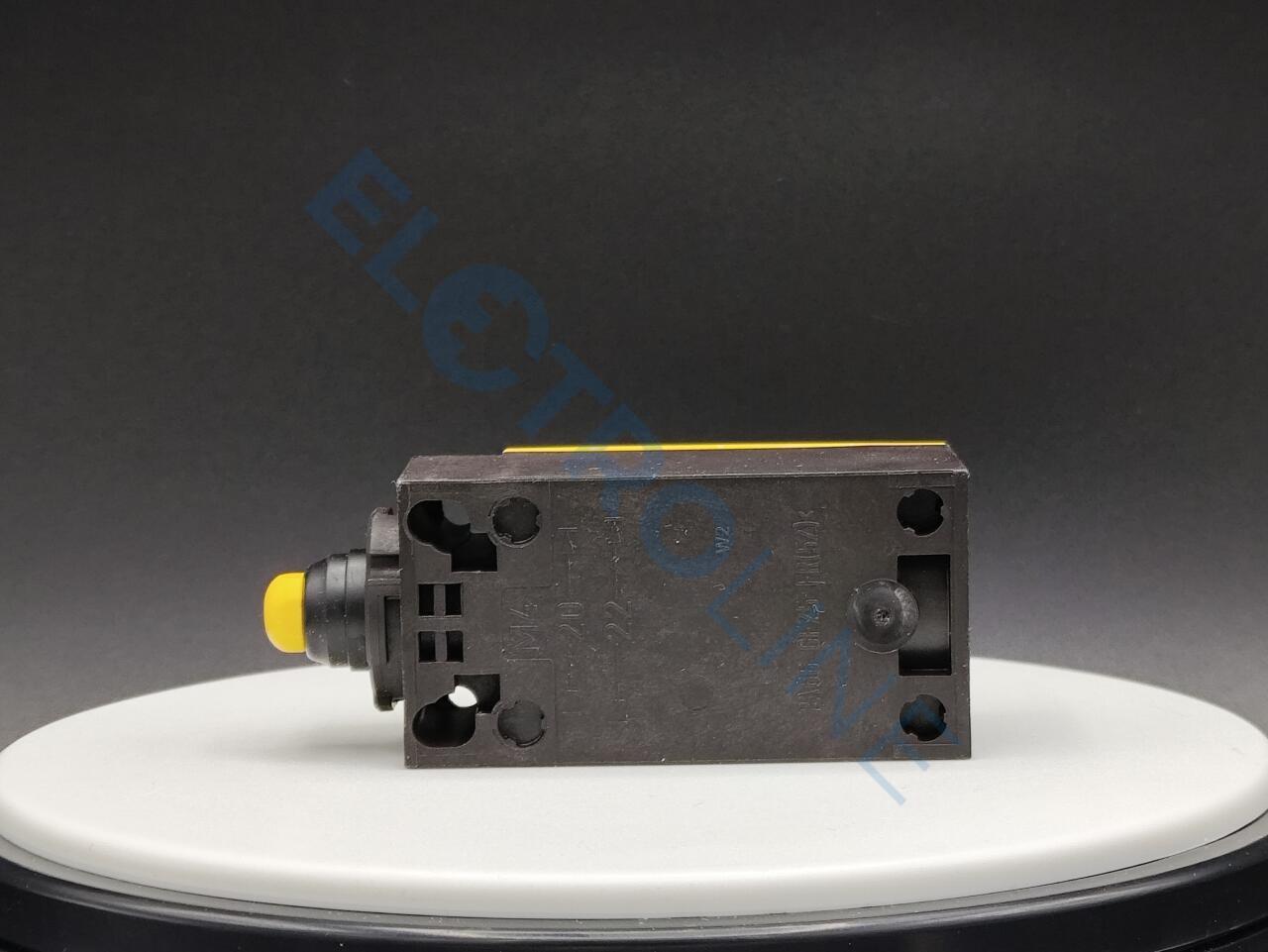

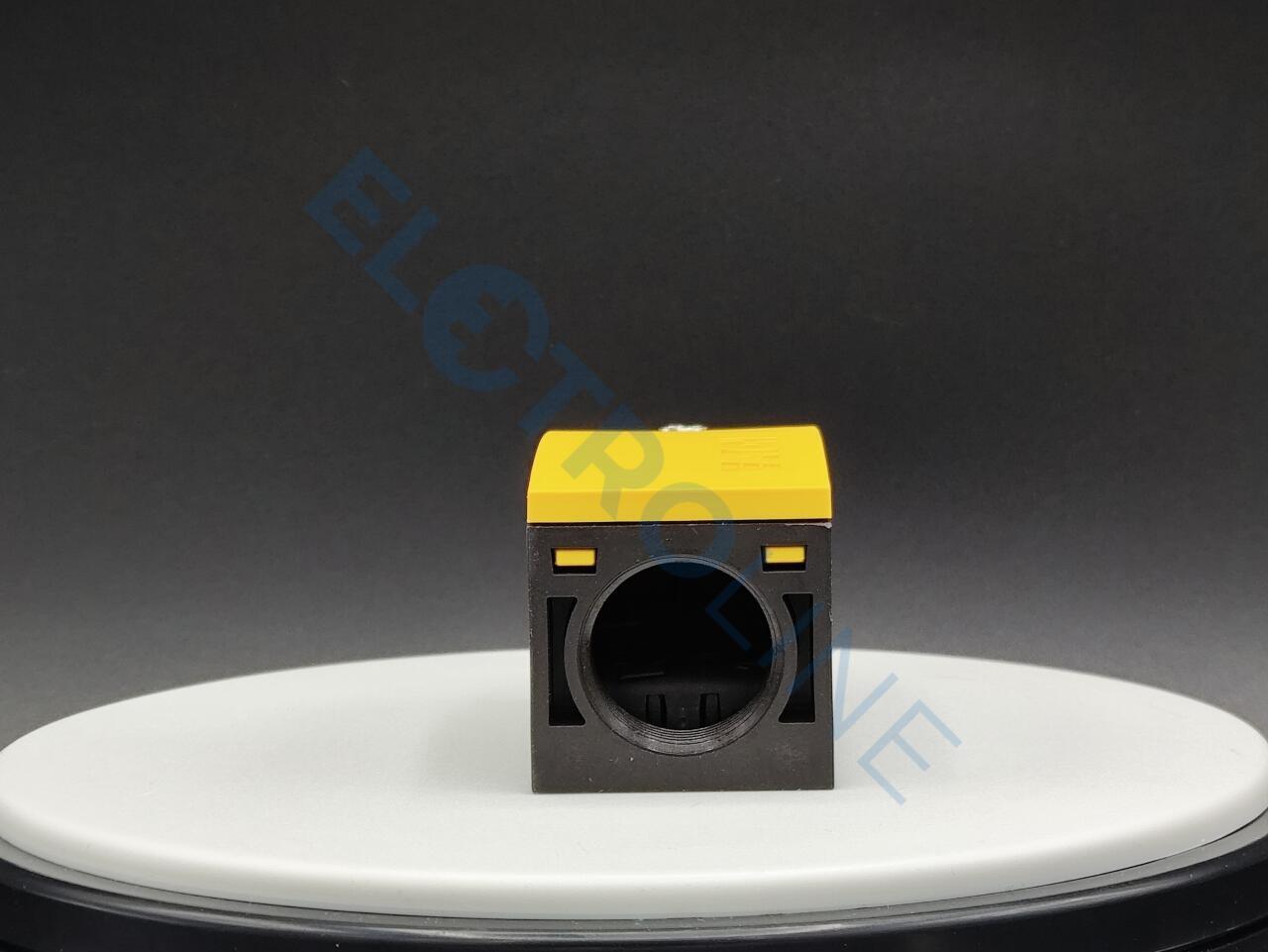

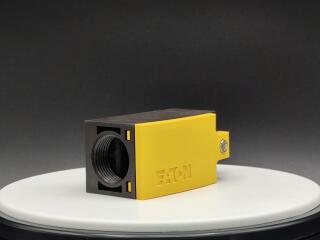

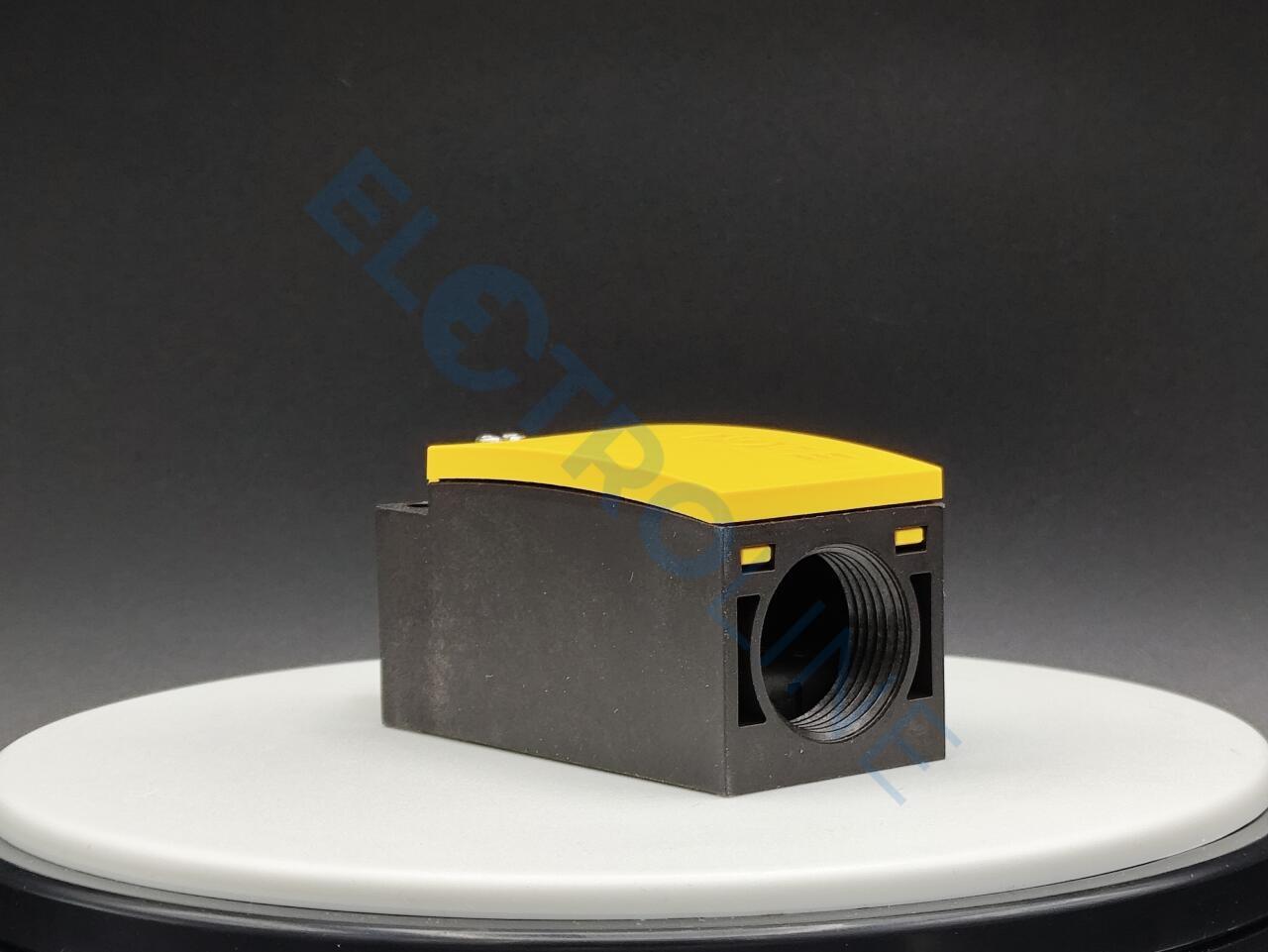

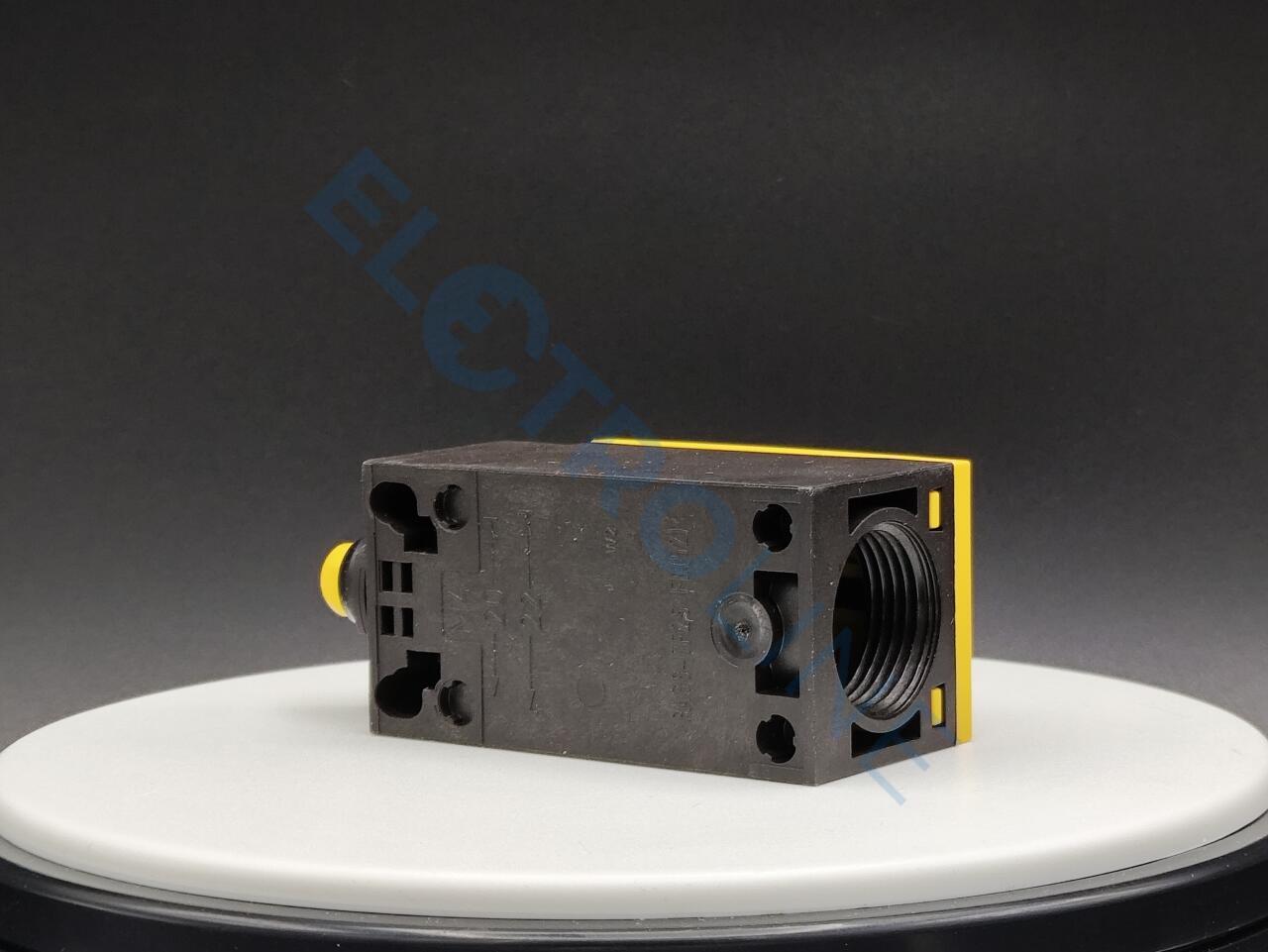

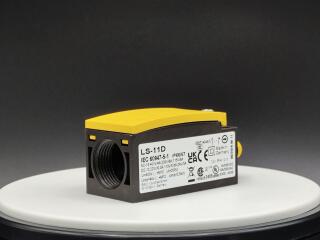

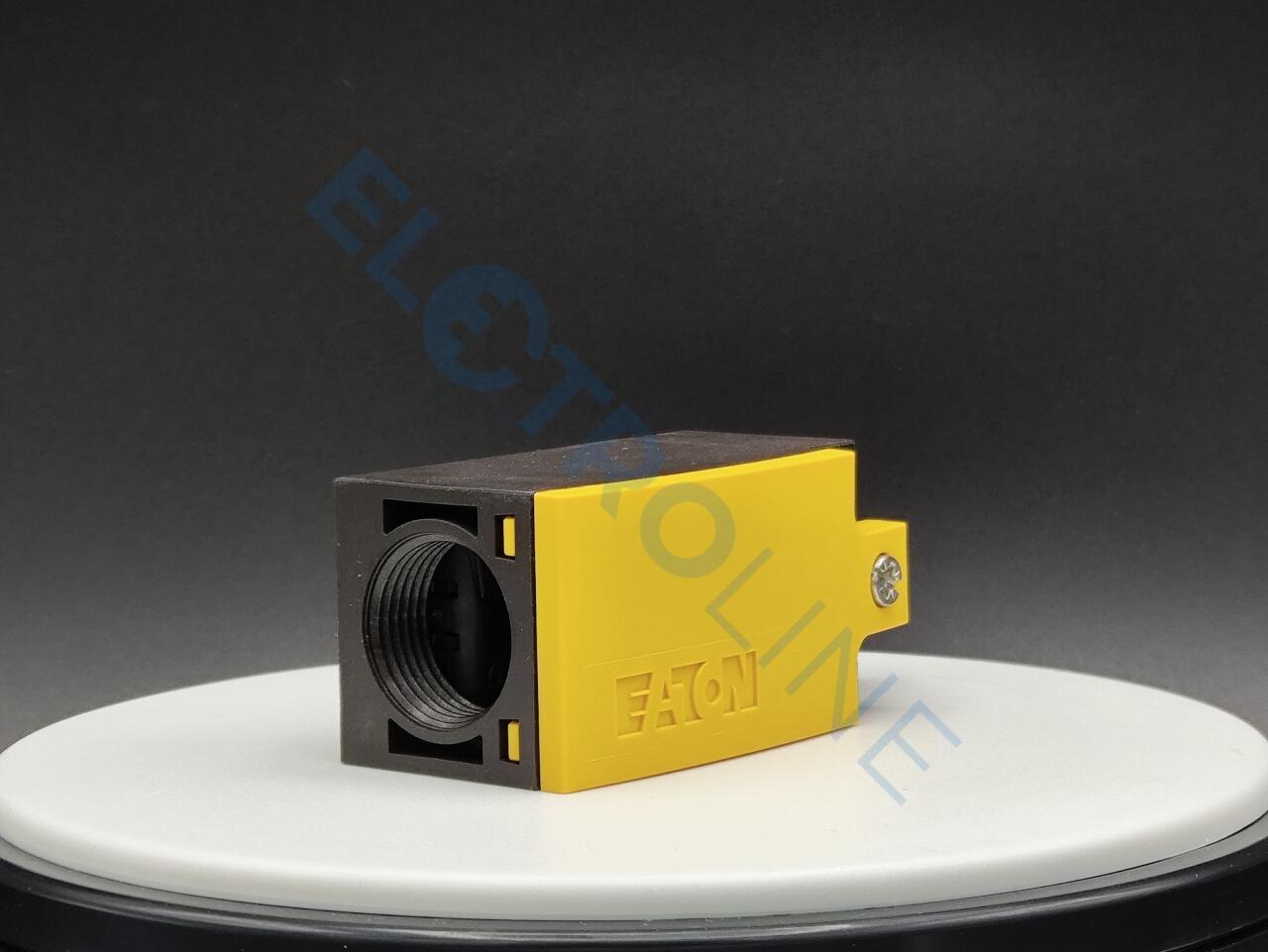

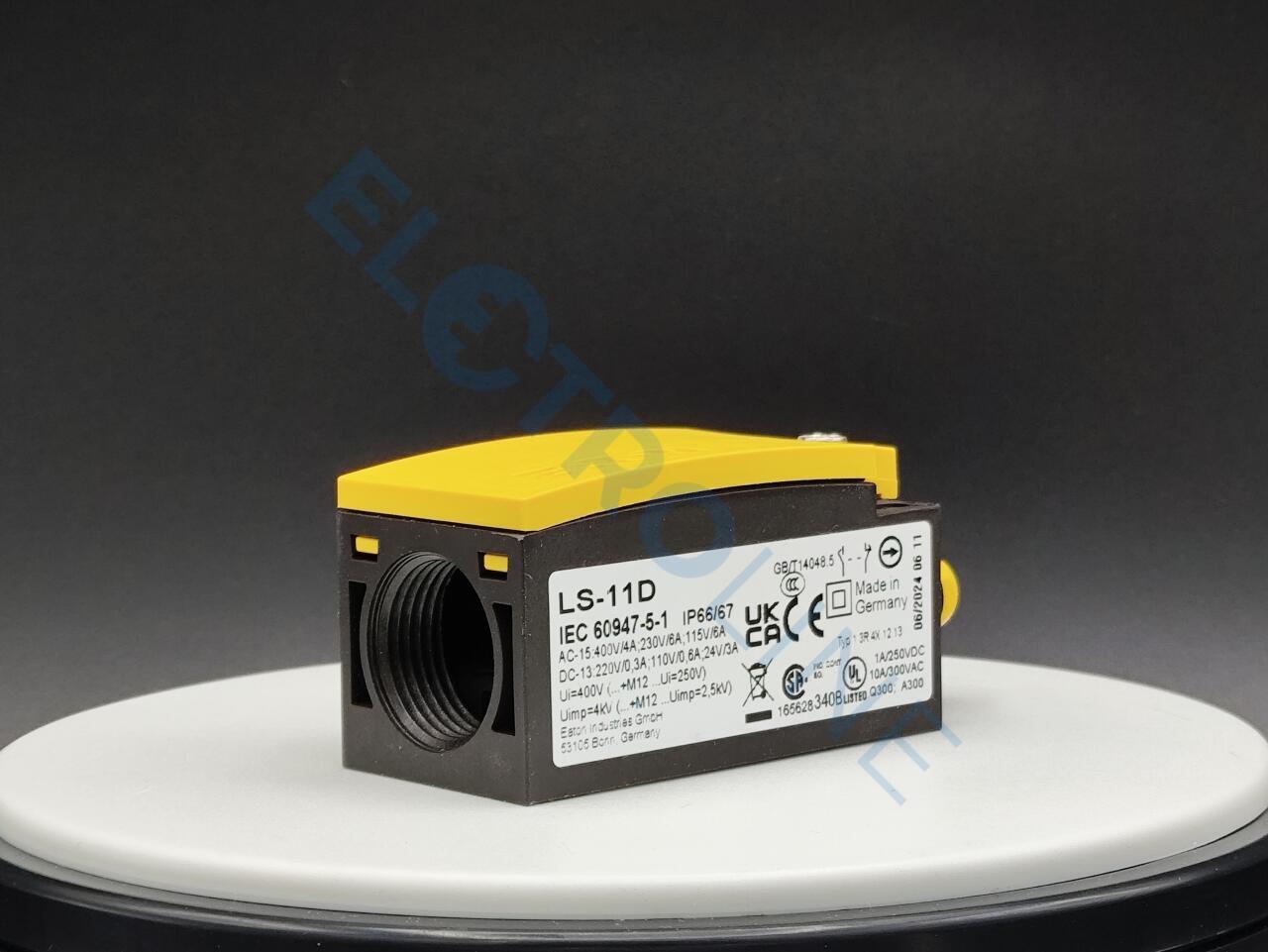

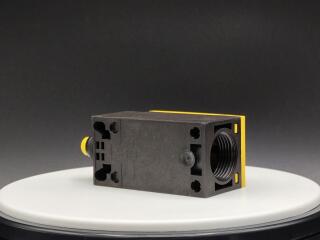

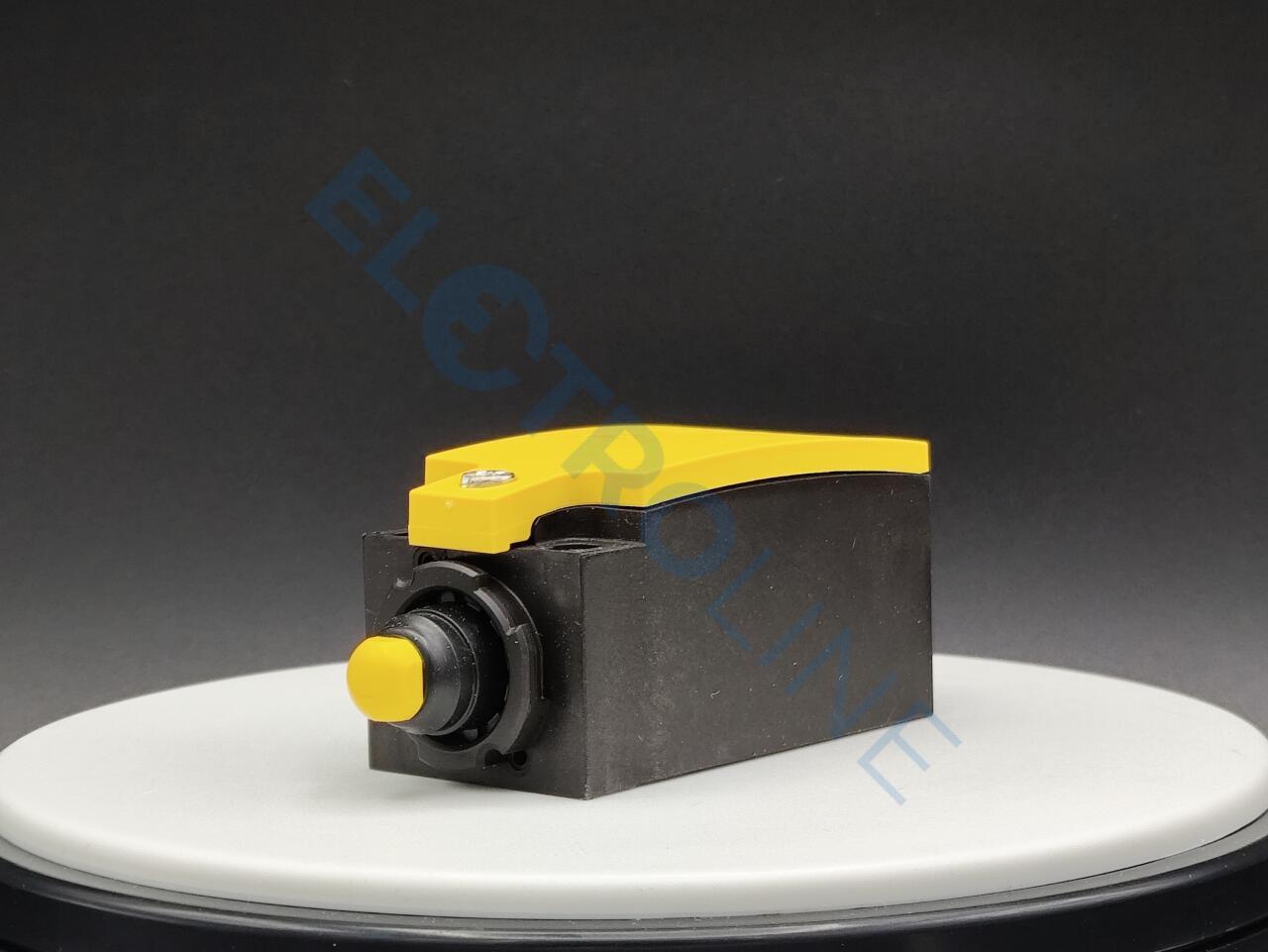

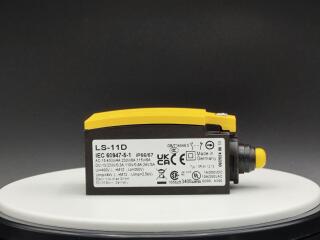

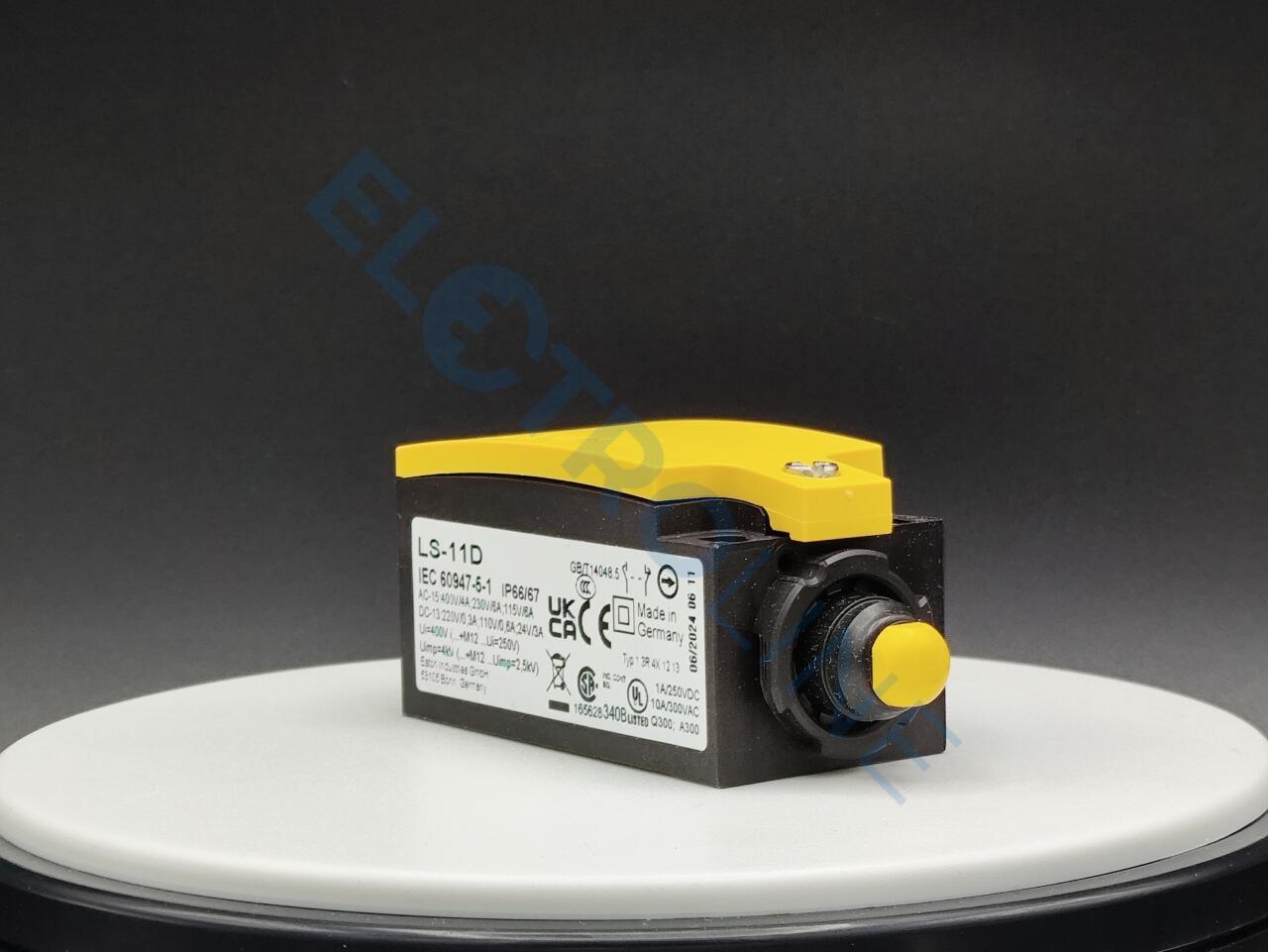

На этой странице вы можете приобрести Eaton Концевой выключатель 1НО+1НЗ , базовый модуль (артикул: 0000266114). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.
Для покупки модели LS-11D просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
