| Ассортимент | Автомат защиты двигателя PKZM4 до 65 A |
| Основная функция | Защита двигателя |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Техника присоединения | Винтовые клеммы |
| графические условные обозначения | |
| макс. расчетная рабочая мощность | |
| AC-3220 В 230 В 240 В [P] | 18.5 кВт |
| AC-3380 В 400 В 415 В [P] | 34 кВт |
| AC-3440 В [P] | 37 кВт |
| AC-3500 В [P] | 45 кВт |
| AC-3660 B 690 B [P] | 55 кВт |
| измеренный ток длительной нагрузки [Iu] | 65 A |
| диапазон установки | |
| Расцепитель перегрузки [Ir] | 55 - 65 A |
| Расцепители короткого замыкания [Irm]макс. [Irm] | 1008 A |
| Чувствительность к выпадению фаз | IEC/EN 60947-4-1, VDE 0660 часть 102 |
| Взрывозащита (согласно ATEX 94/9/EG) | PTB 10, ATEX 3012, Ex II(2) GСоблюдайте руководство MN03402002Z-DE/EN. |
| указания | Расцепитель перегрузки: класс расцепления 10 AМожет быть закреплен на П-образной рейке высотой 7,5 или 15 мм, соответствующей IEC/EN 60715 . |
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, VDE 0660,UL, CSA |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыХранение | - 40 - 80 °C |
| Температура окружающей средыразомкнут | -25 - +55 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| установочное положение | |
| Направление подвода питания | любая |
| Класс защитыУстройство | IP20 |
| Класс защитыСоединительные клеммы | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | 15 g |
| Высота установки | макс. 2000 M |
| Поперечные сечения соединения главного проводаВинтовые клеммыодножильный | 1 x (1 - 50)2 x (1 - 35) мм2 |
| Поперечные сечения соединения главного проводаВинтовые клеммытонкопроволочный с оконечной муфтой согласно DIN 46228 | 1 x (1 - 35)2 x (1 - 35) мм2 |
| Поперечные сечения соединения главного проводаВинтовые клеммыОдно- или многожильный | 14 - 2 AWG |
| Поперечные сечения соединения главного проводаВинтовые клеммыДлина зачистки | 14 мм |
| Момент затяжки соединительных винтовГлавный провод | 3.3 Нм |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie] | 65 A |
| Номинальная частота [f] | 40 - 60 Гц |
| Электрические тепловые потери (3-полюсный прогретый) | 33,5 W |
| Сопротивление на полюс | 2 мОм |
| Механический срок службы [Переключения] | 0.03 x 106 |
| Электрический срок службы (AC-3 при 400 В)Электрический срок службы [Переключения] | > 0.03 x 106 |
| макс. частота коммутаций | 40 S/h |
| стойкость к коротким замыканиямПост. ток (DC)стойкость к коротким замыканиям | 60 кА |
| стойкость к коротким замыканиямПост. ток (DC)Указание | до 250 В |
| Коммутационная способность двигателяAC-3 (до 690 В) | 65 A |
| Коммутационная способность двигателяDC-5 (до 250 В) | 63 (3 контакта для последовательного подключения) A |
| Расцепитель | |
| Температурная компенсациясогласно IEC/EN 60947, VDE 0660 | - 5…40 °C |
| Температурная компенсацияРабочий диапазон | - 25…55 °C |
| Остаточная ошибка температурной компенсации для T > 40 °C | ≦ 0.25 %/K |
| Диапазон установок расцепителей перегрузки | 0.6 - 1 x Iu |
| Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15,5 x Iu |
| Допуск расцепителя короткого замыкания | ± 20% |
| Чувствительность к выпадению фаз | IEC/EN 60947-4-1, VDE 0660 часть 102 |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 40 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 50 л.с. |
| Номинальный ток короткого замыкания, тип E240 В | 50 kA |
| Номинальный ток короткого замыкания, тип E480 Y / 277 B | 50 kA |
| Номинальный ток короткого замыкания, тип Eтребуемое дополнительное оснащение | BK50/3-PKZ4-E |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.SCCR (предохранитель) | 42 kA |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.Макс. предохранитель | 600 A |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.SCCR (CB) | 42 kA |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.макс. CB | 600 A |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 65 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 11.17 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 33.5 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV | |
| Overload release current setting | 55 - 65 A |
| Adjustment range undelayed short-circuit release | 977 - 977 A |
| With thermal protection | Yes |
| Phase failure sensitive | Yes |
| Switch off technique | Thermomagnetic |
| Rated operating voltage | 690 - 690 V |
| Rated permanent current Iu | 65 A |
| Rated operation power at AC-3, 230 V | 18.5 kW |
| Rated operation power at AC-3, 400 V | 34 kW |
| Type of electrical connection of main circuit | Screw connection |
| Type of control element | Turn button |
| Device construction | Built-in device fixed built-in technique |
| With integrated auxiliary switch | No |
| With integrated under voltage release | No |
| Number of poles | 3 |
| Rated short-circuit breaking capacity lcu at 400 V, AC | 50 kA |
| Degree of protection (IP) | IP20 |
| Height | 140 мм |
| Width | 55 мм |
| Depth | 160 мм |
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E36332 |
| UL Category Control No. | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America | No |
| Suitable for | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
| Дополнительное оснащение | 1: Стандартный вспомогательный контакт2: Вспомогательный контакт сигнализации срабатывания3: Расцепители рабочих токов, расцепители минимального напряжения |
| характеристика | |
| Характеристики отключения, автомат защиты электродвигателя PKZM4-...1: Минимальный уровень, 3 фазы2: Максимальный уровень, 3 фазы3: Минимальный маркер, 2 фазы4: Максимальный маркер, 2 фазы | |
| характеристика | |
| Проходящий ток | |
| характеристика | |
| ① 1. полупериодпропускаемая энергия | |
| PKZM4-… +AK-PKZ0 | |
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E36332 |
| UL Category Control No. | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America | No |
| Suitable for | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
| Дополнительное оснащение | 1: Стандартный вспомогательный контакт2: Вспомогательный контакт сигнализации срабатывания3: Расцепители рабочих токов, расцепители минимального напряжения |
| характеристика | |
| Характеристики отключения, автомат защиты электродвигателя PKZM4-...1: Минимальный уровень, 3 фазы2: Максимальный уровень, 3 фазы3: Минимальный маркер, 2 фазы4: Максимальный маркер, 2 фазы | |
| характеристика | |
| Проходящий ток | |
| характеристика | |
| ① 1. полупериодпропускаемая энергия |
| PKZM4-… +AK-PKZ0 |

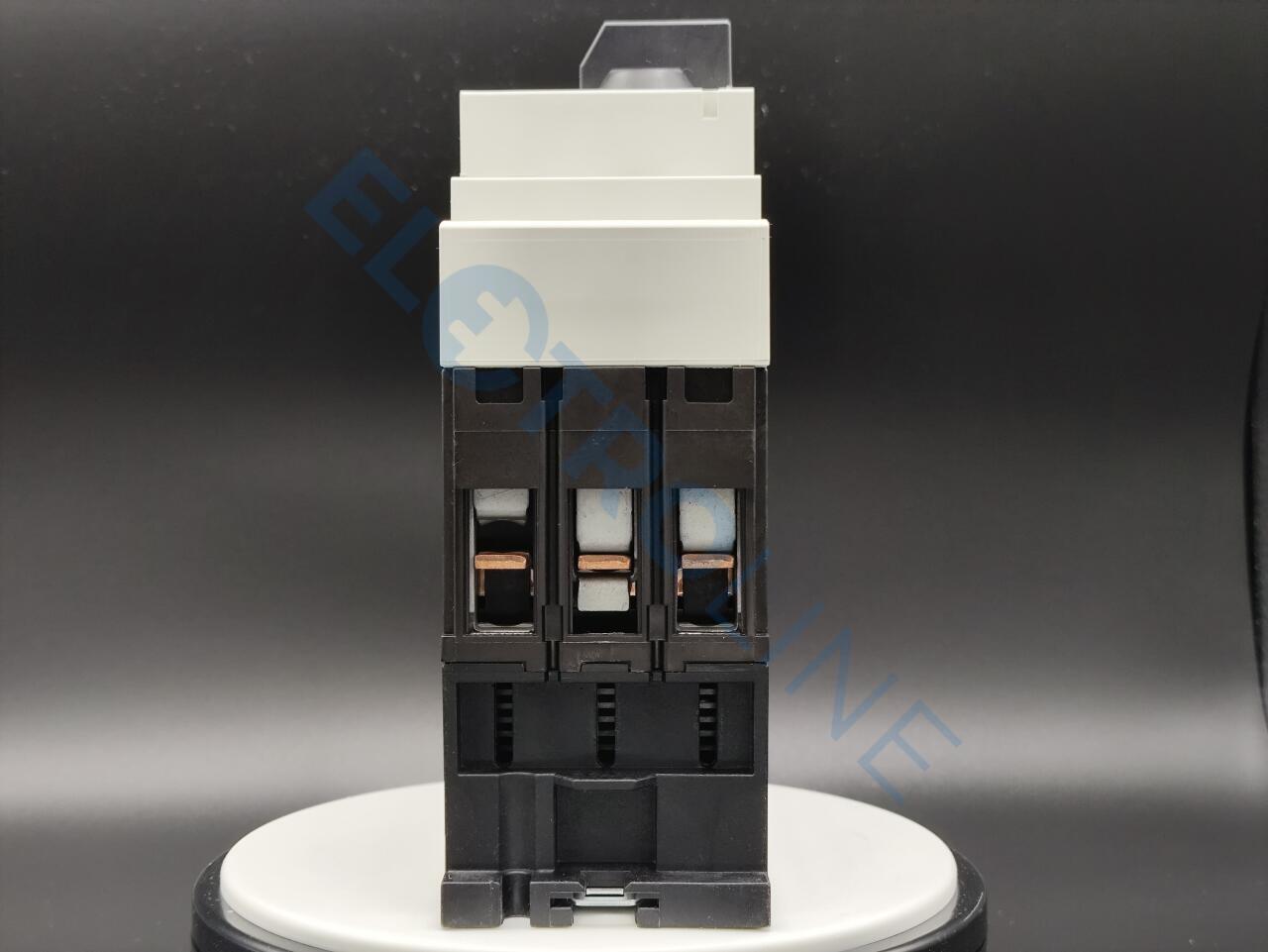

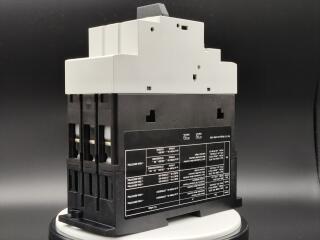

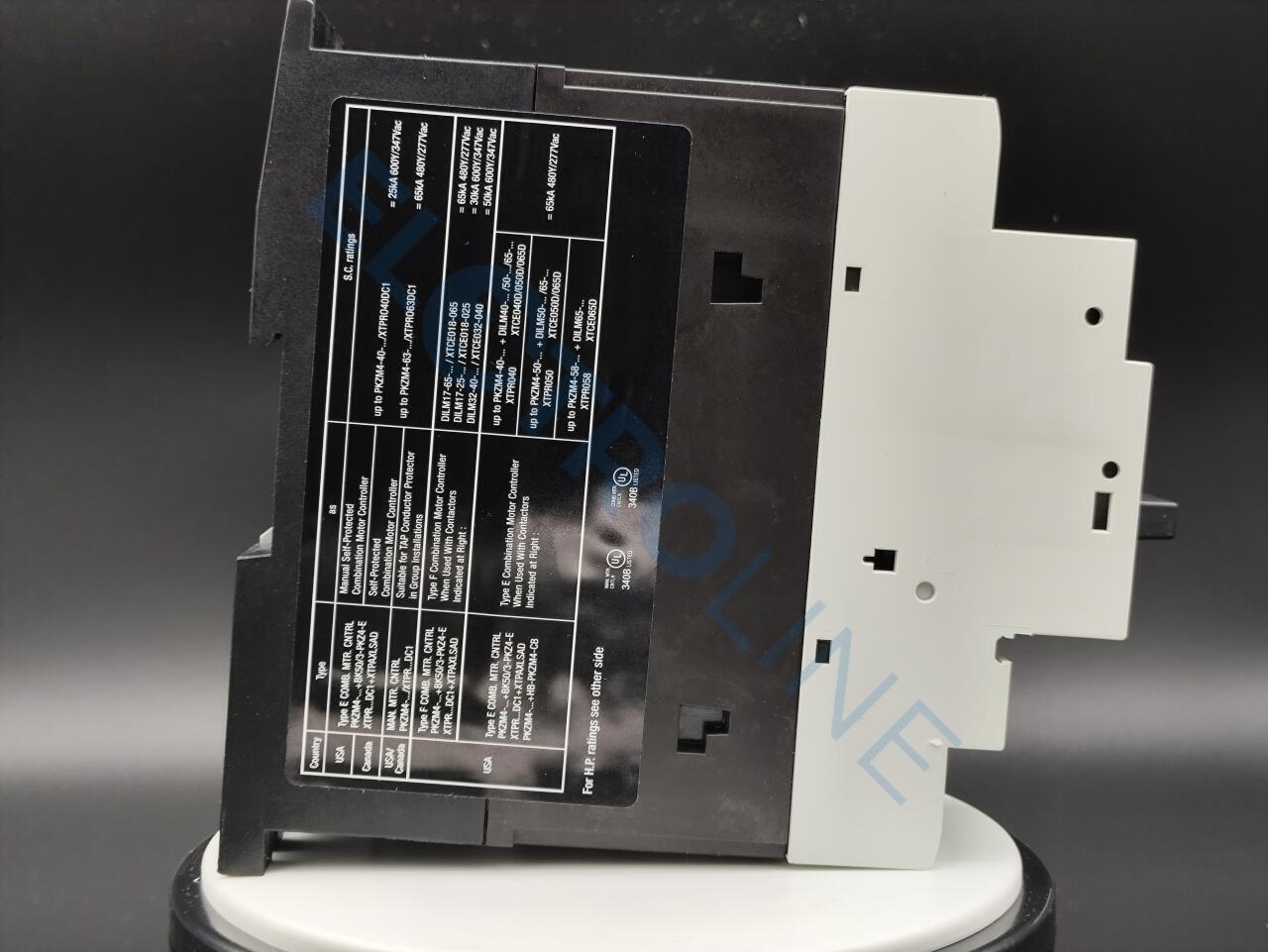

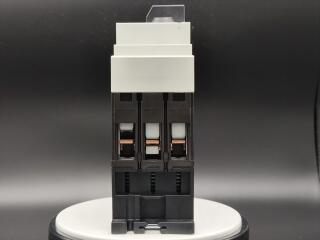

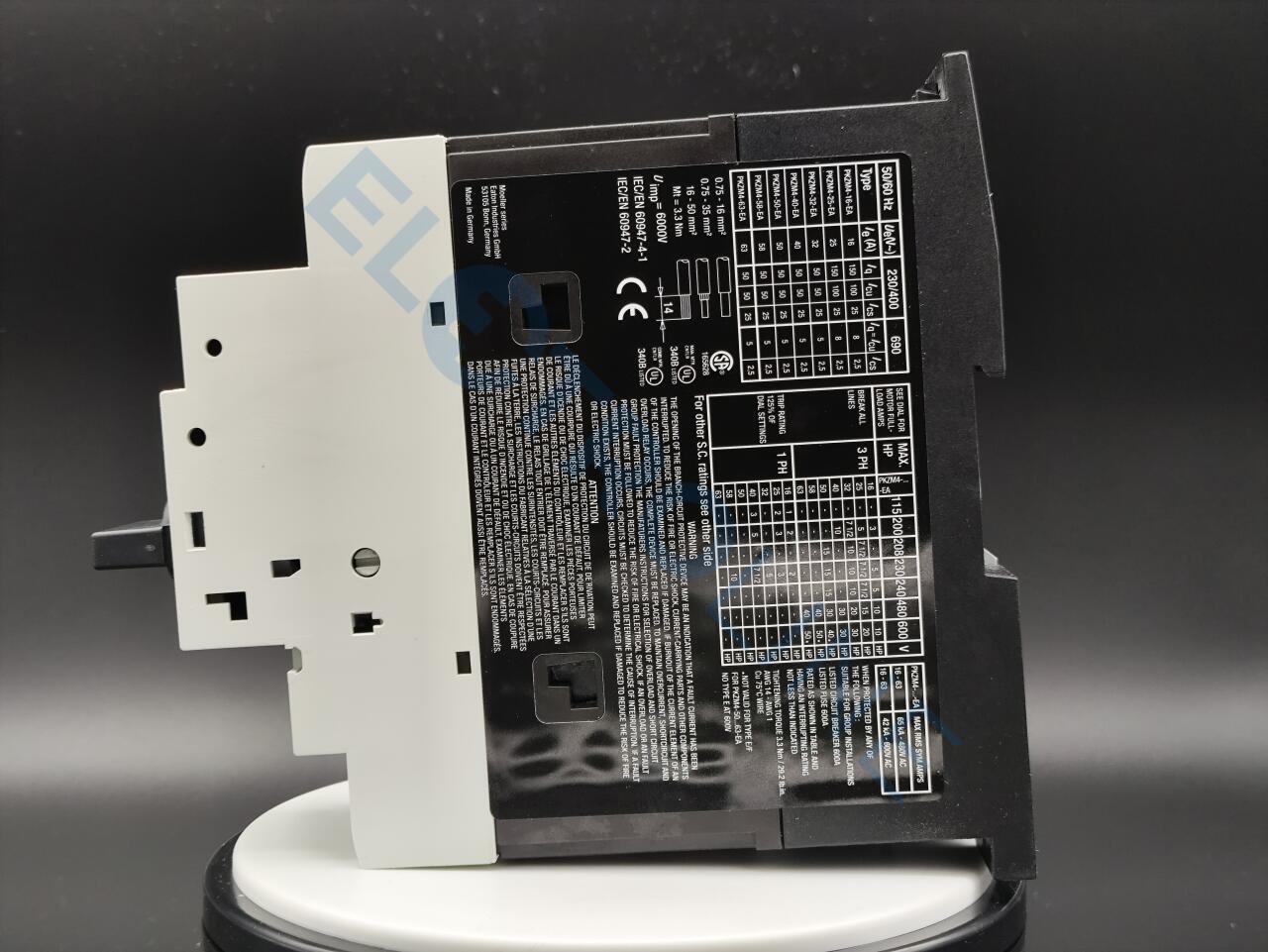

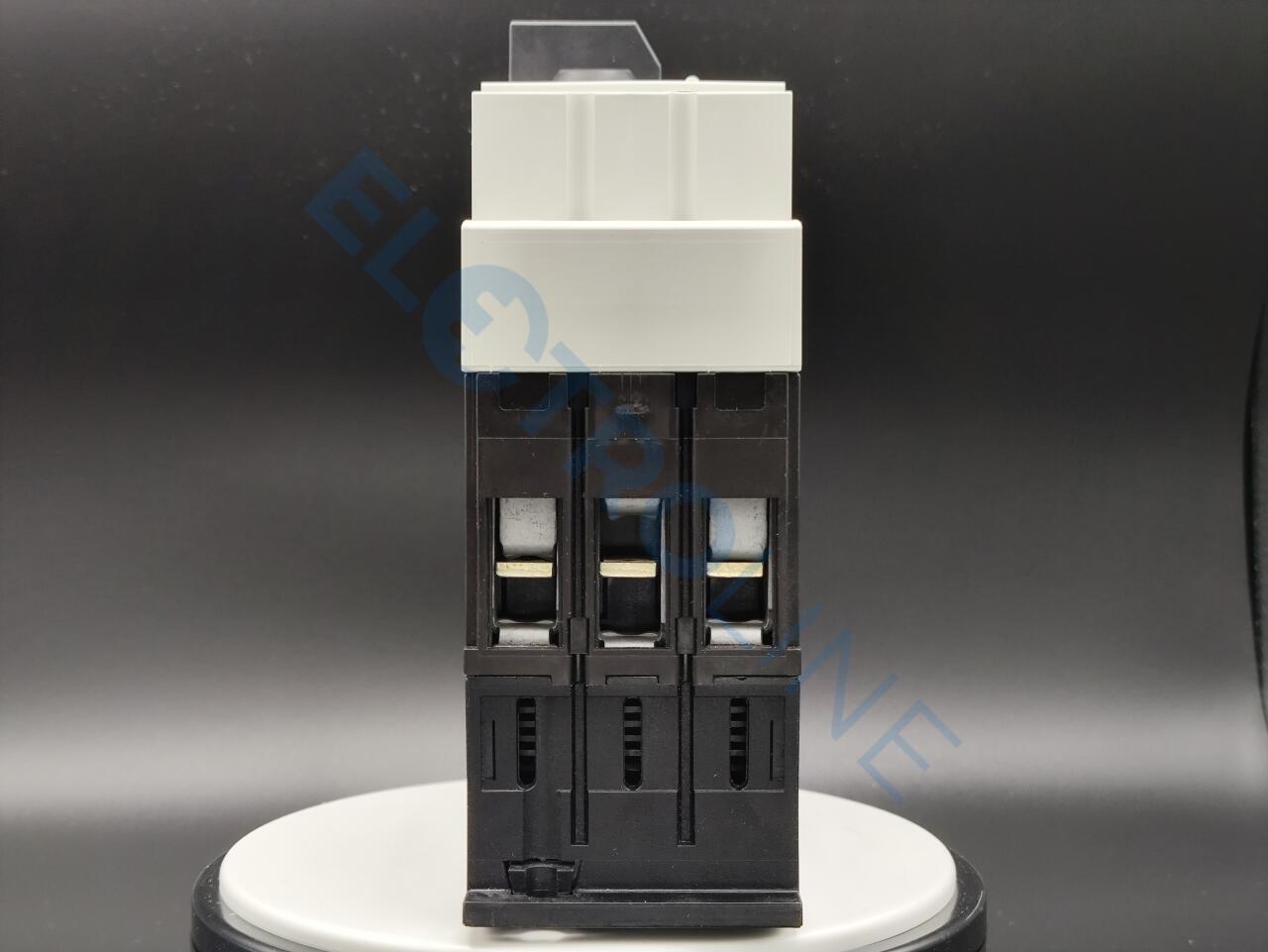

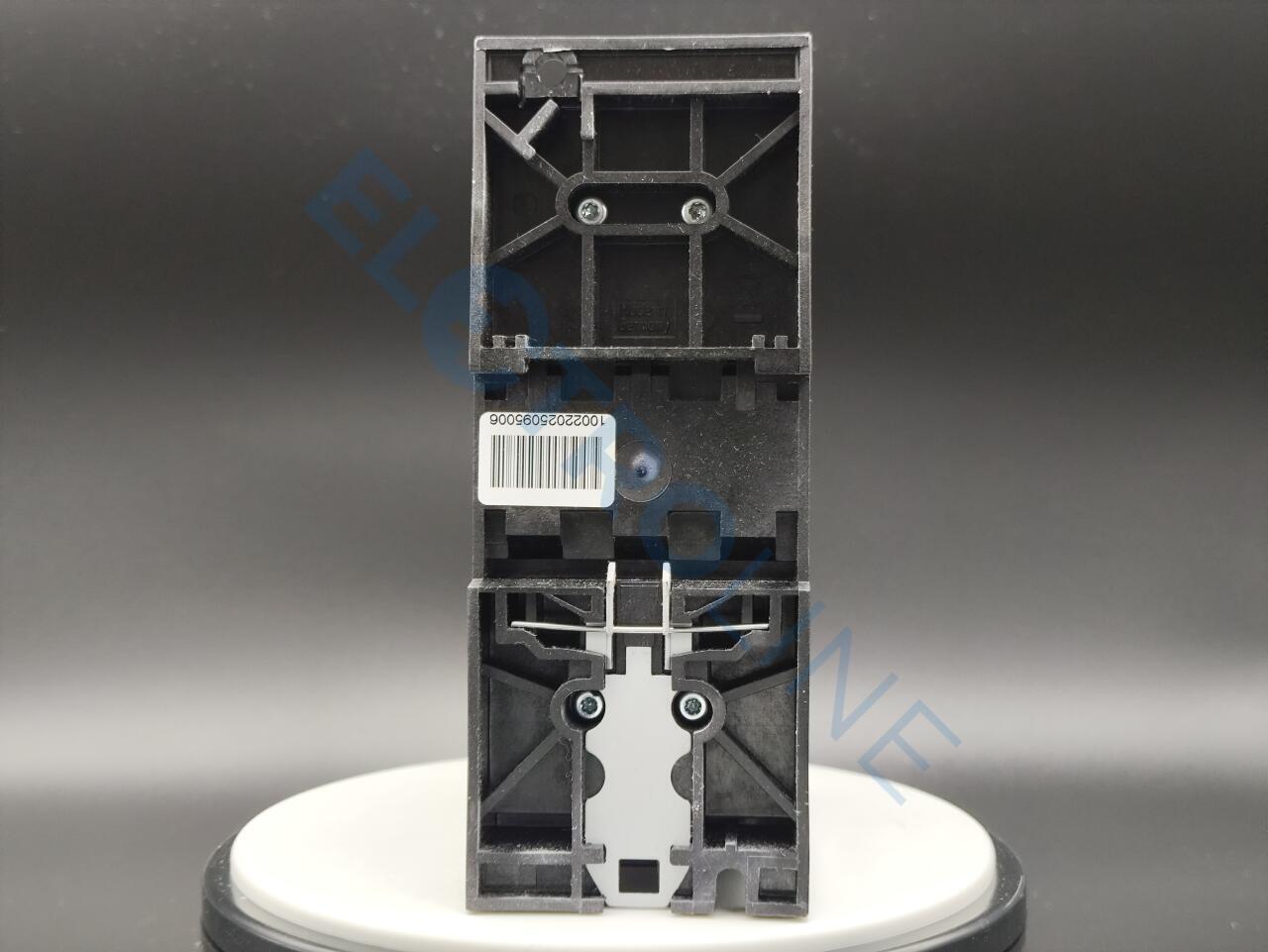

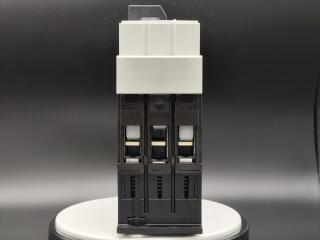

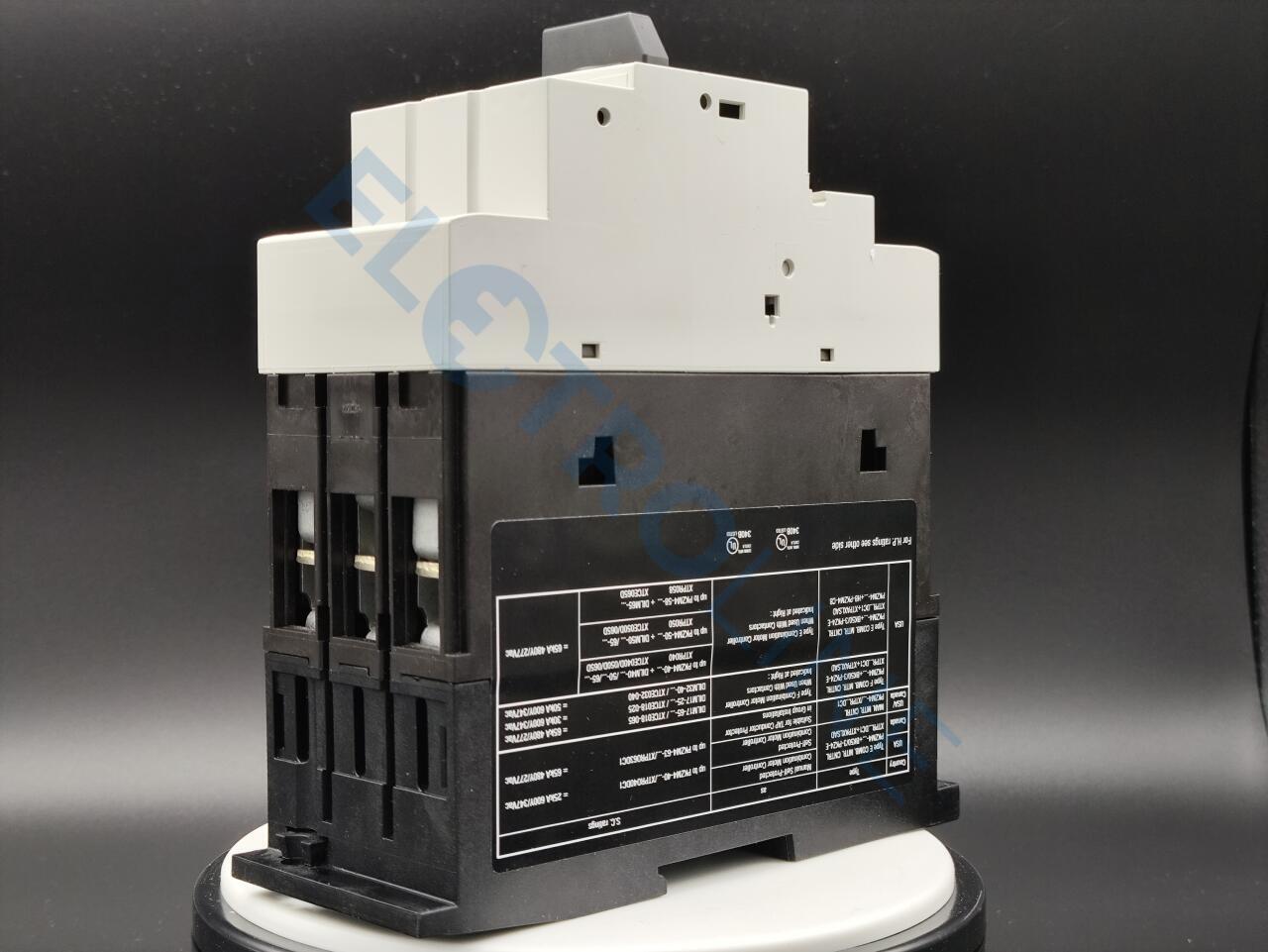

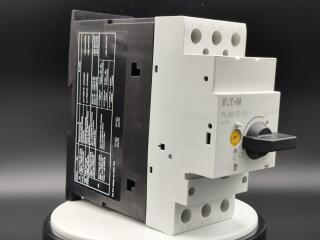

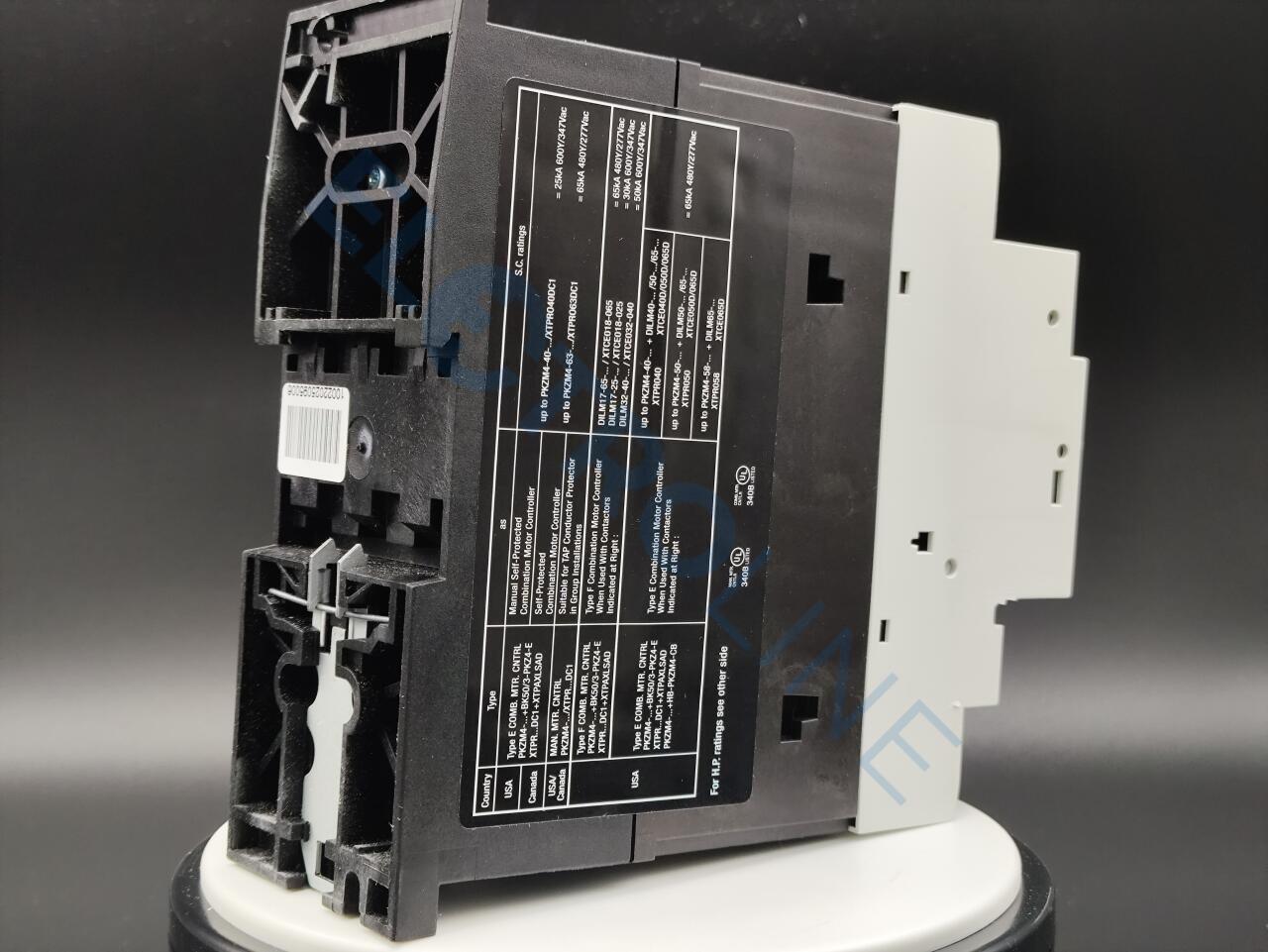

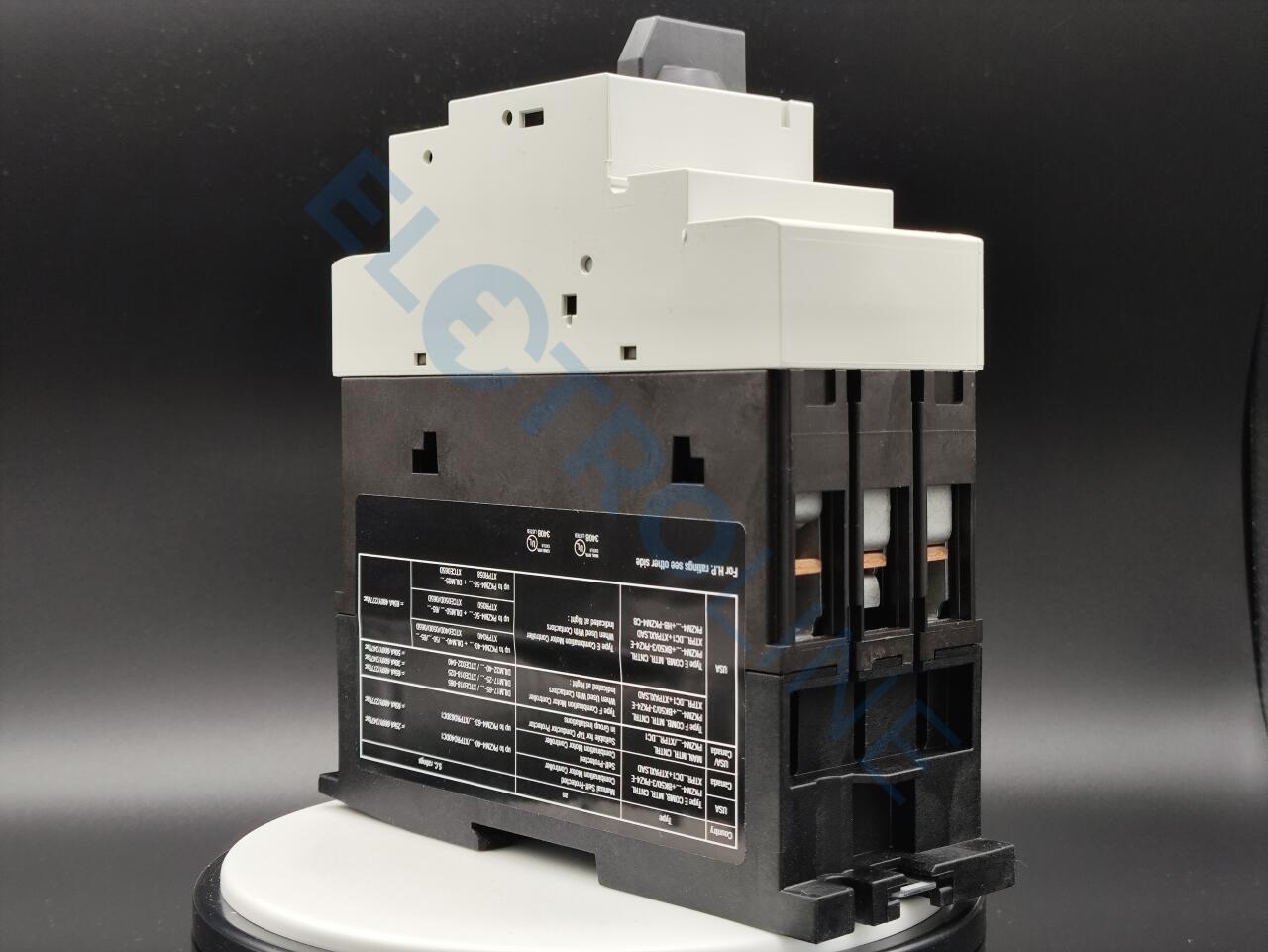

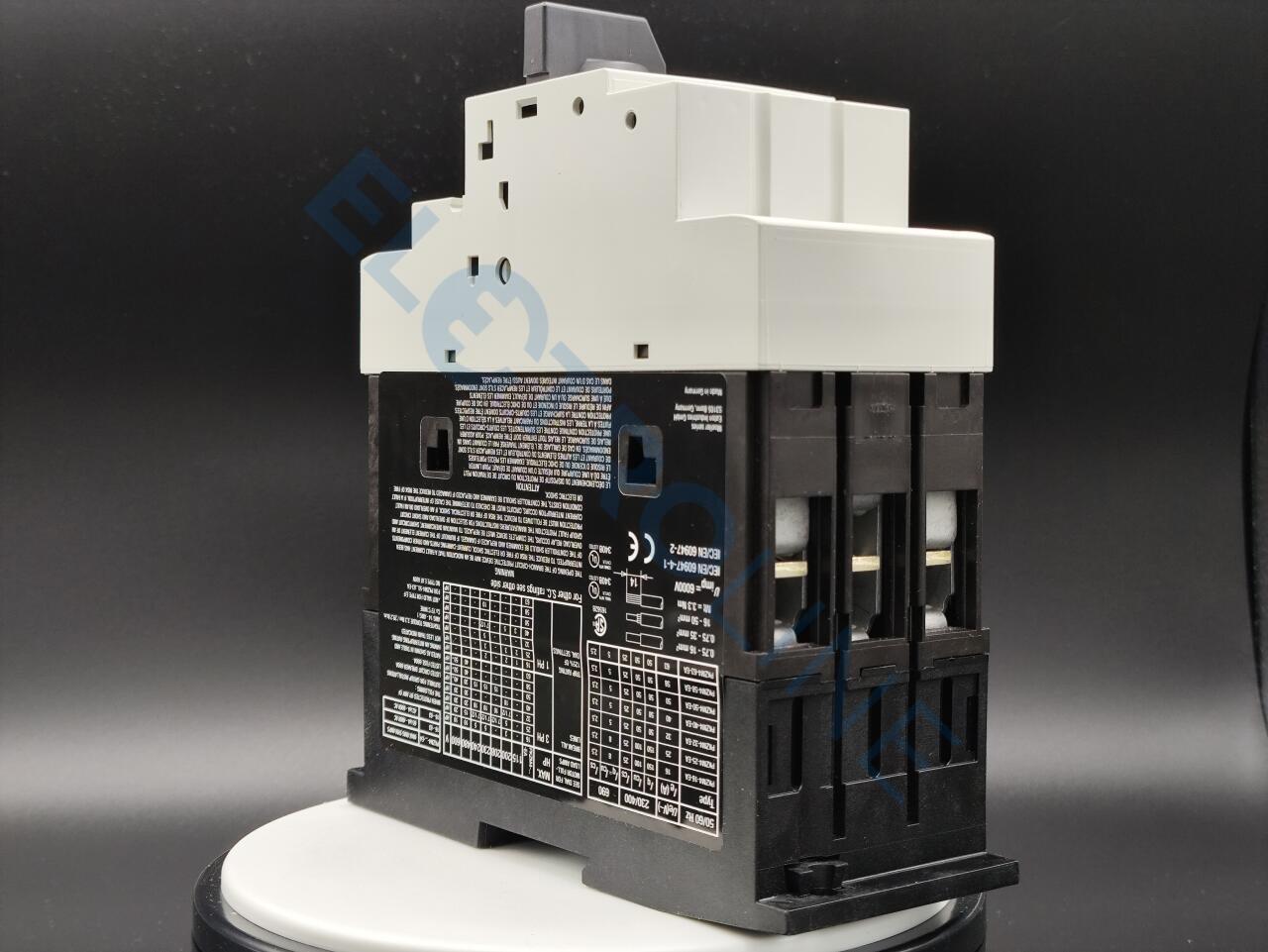

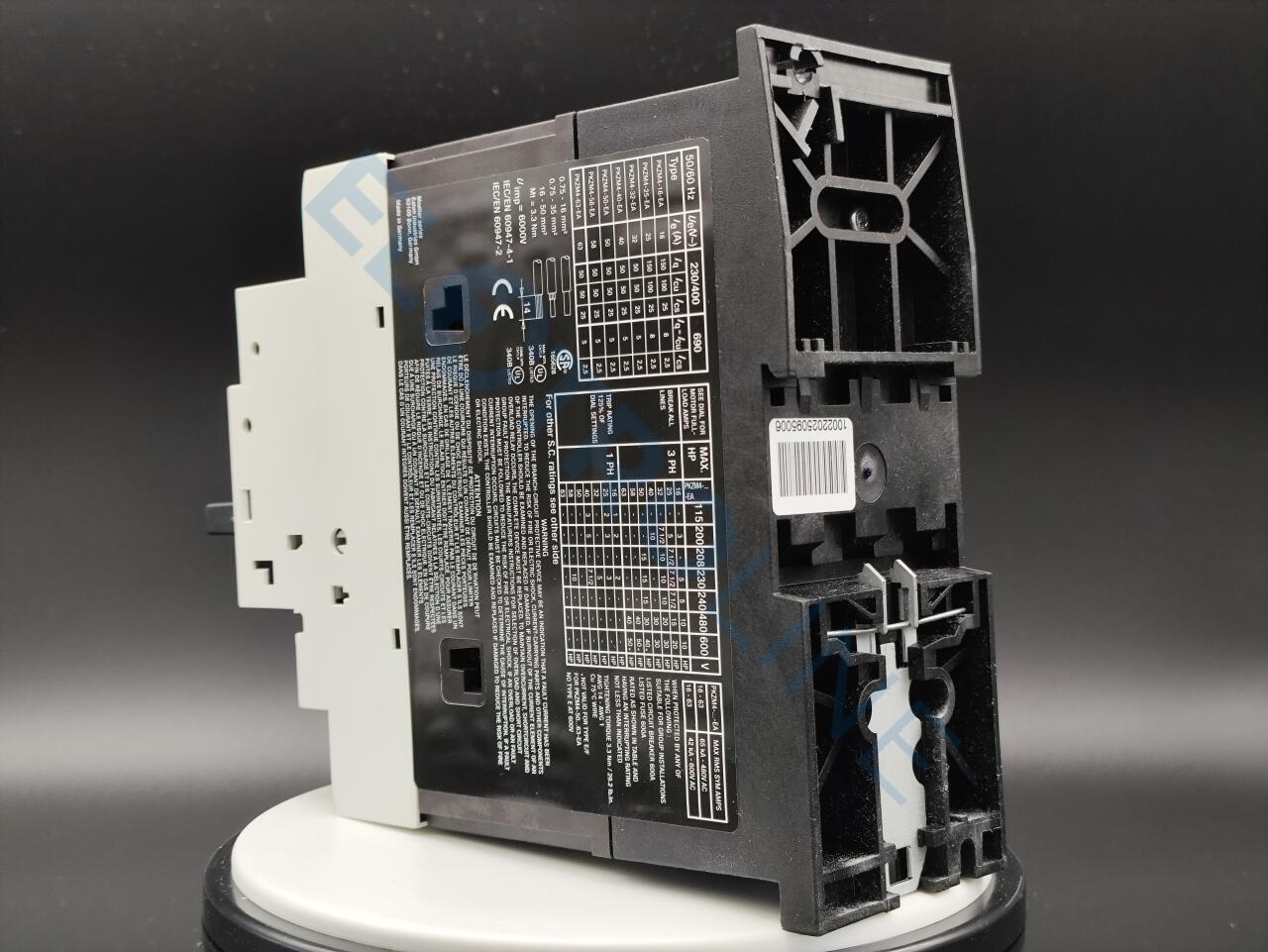

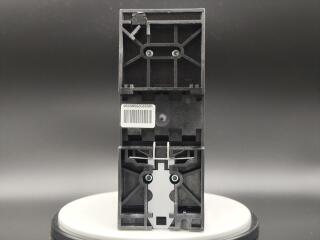

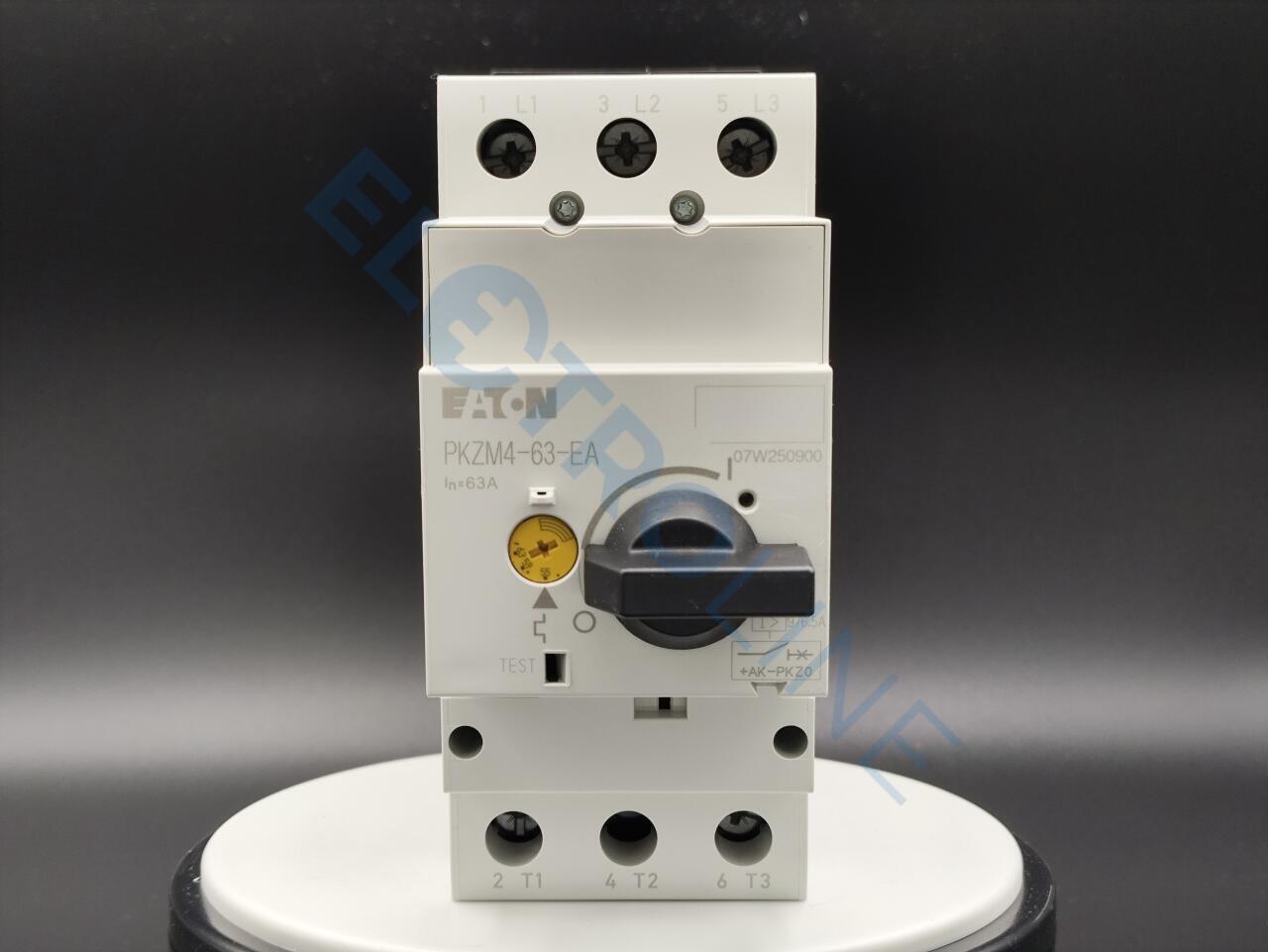

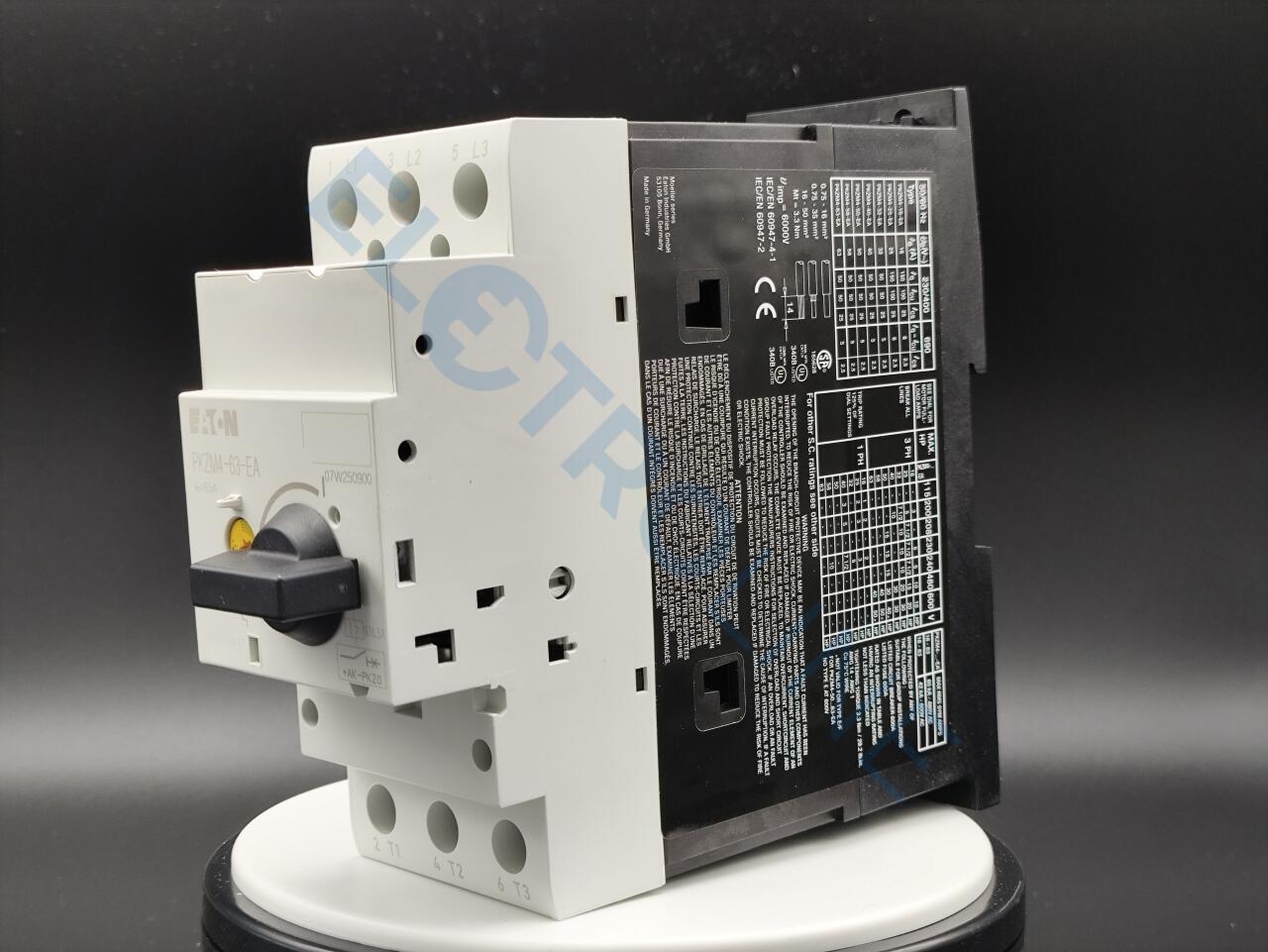

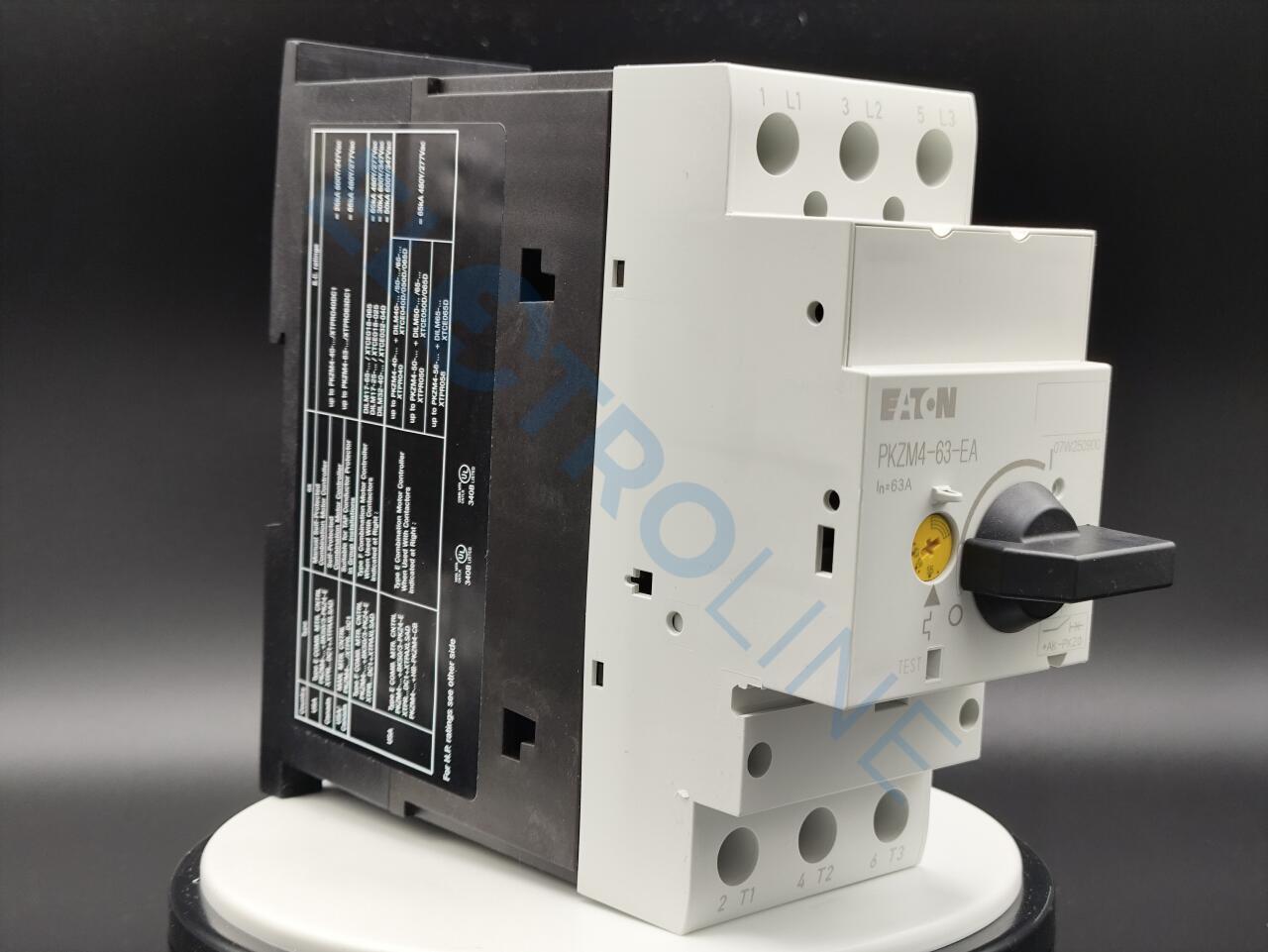

На этой странице вы можете приобрести Eaton Автоматический выключатель защиты двигателя 63А, 3 полюса, откл.способность 50кА, диапазон уставки 58...63А (артикул: 190024). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.
Для покупки модели PKZM4-63-EA просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы являемся официальными дистрибьюторами и дилерами ведущих мировых брендов.
Мы работаем с 1998 года и поставляем только качественное оборудование.
