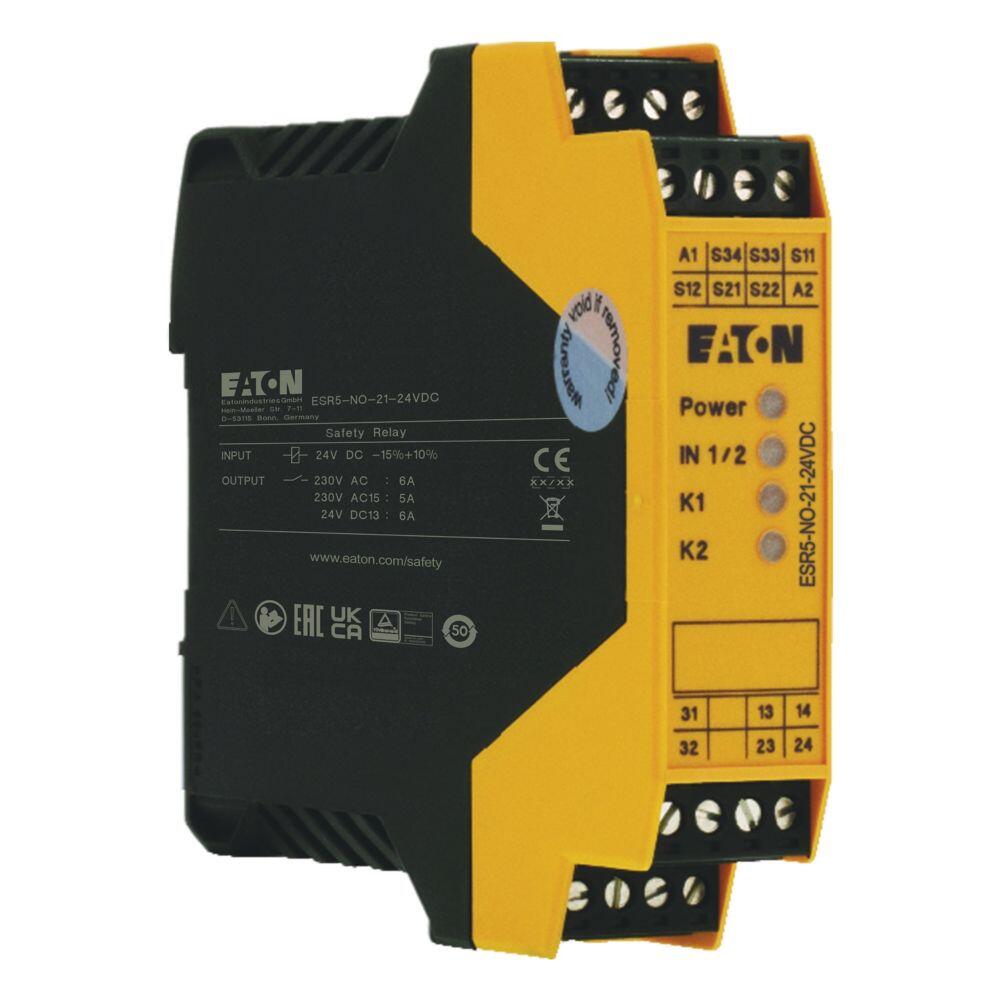

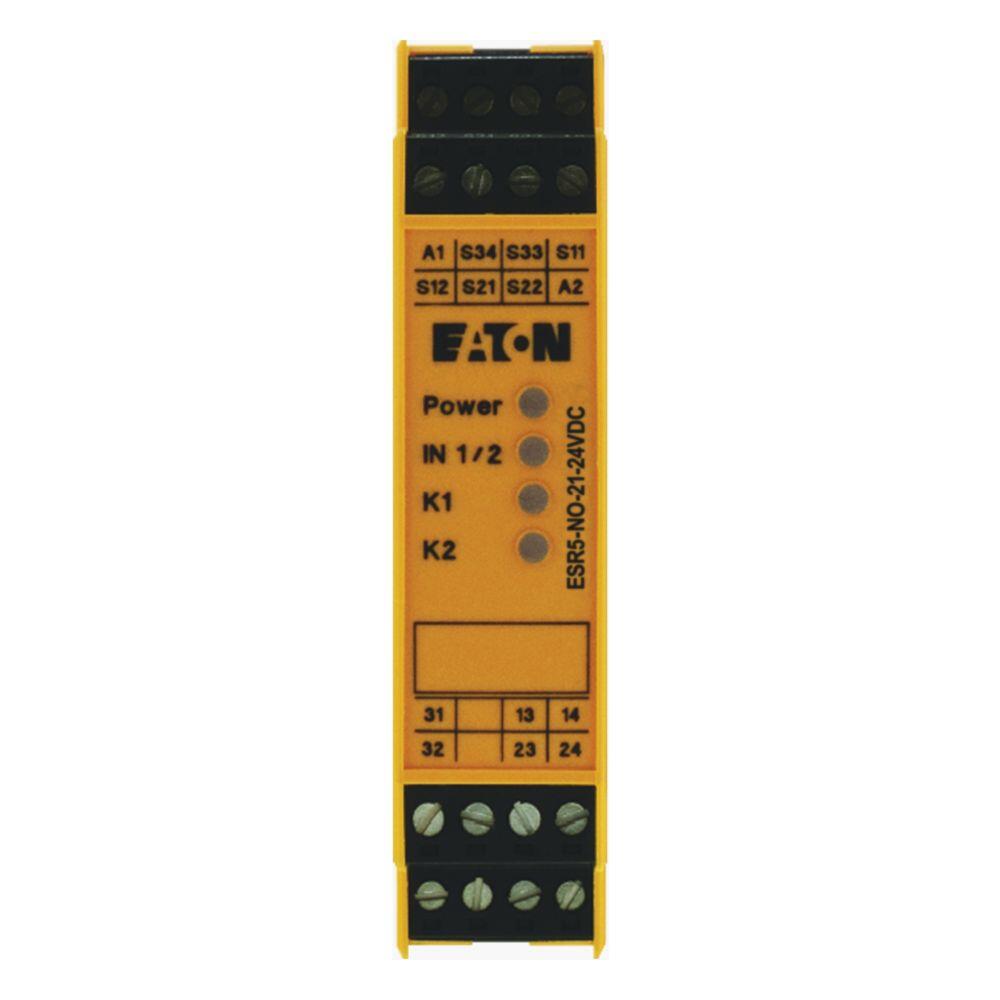

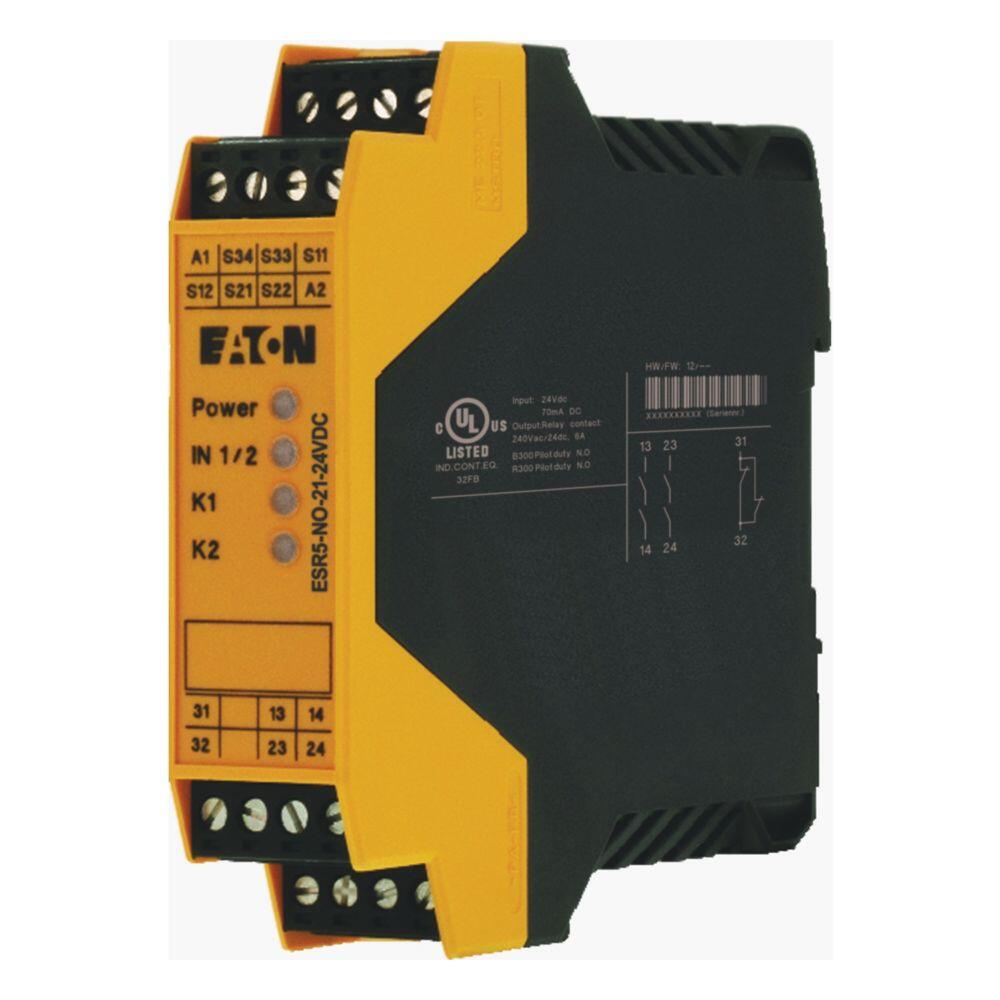

ESR5-NO-21-24VDC Реле безопасности Eaton ESR5 (одно-/двухканальное), 2 канала включения + 1 канал сигнализации, 24 В постоянного тока

ESR5-NO-21-24VDC Реле безопасности Eaton ESR5 (одно-/двухканальное), 2 канала включения + 1 канал сигнализации, 24 В постоянного тока

Name: ESR5-NO-21-24VDC - Реле безопасности Eaton ESR5 (одно-/двухканальное), 2 канала включения + 1 канал сигнализации, 24 В постоянного тока
Brand: Eaton
SKU: 401061
Availability: PreOrder

1 шт. - Склад 1

Цена по запросу

В корзину

Артикул:

401061

Модель:

ESR5-NO-21-24VDC

Бренд:

Eaton

В избранное

Основные характеристики

Бренд:

Eaton

Модель:

ESR5-NO-21-24VDC

Артикул:

401061

Вес (кг):

0.16

Ед. измерения:

шт

Характеристики Файлы (4)Похожие Оплата Доставка Отзывы О нас

Оглавление:1. Общие характеристики
2. Характеристики продукта

1. Общие характеристики

Название продукта	Реле безопасности Eaton ESR5
Номер по каталогу	EP-401061
Код модели	ESR5-NO-21-24VDC
EAN	4015082965136
Длина/глубина продукта	114.5 мм
Высота продукта	99 мм
Ширина продукта	22.5 мм
Вес продукта	0.165 кг
Соответствие	Директива ЭМС: 2004/108/EC
Сертификация	EN ISO 13849-1, EN 62061, IEC 61508 Parts 1-7, EN 50178, EN 60204-1, Директива по машинному оборудованию 2006/42/EG, UL No. E29184, UL Category Control No. NKCR; NKCR7, CSA Class No. 3211-83; 3211-03
Глобальный каталог	EP-401061
Тип продукта	Реле безопасности

2. Характеристики продукта

Способ монтажа	Возможен монтаж на рейку, крепление на DIN-рейку (согласно IEC/EN 60715, 35 мм)
Рабочая температура - макс.	55 °C
Рабочая температура - мин.	-20 °C
Особенности	Основная изоляция, Безопасная изоляция, Усиленная изоляция, 6 кВ между A1-A2 / логикой / разрешающими и сигнальными цепями тока
10.10 Повышение температуры	За расчет повышения температуры отвечает сборщик панели. Eaton предоставит данные по рассеиванию тепла для устройств.
10.11 Стойкость к короткому замыканию	Ответственность сборщика панели. Необходимо соблюдать спецификации для распределительного устройства.
10.12 Электромагнитная совместимость	Ответственность сборщика панели. Необходимо соблюдать спецификации для распределительного устройства.
10.13 Механическая функция	Устройство соответствует требованиям при условии соблюдения информации в инструкции (IL).
10.2.2 Коррозионная стойкость	Соответствует требованиям стандарта на продукцию.
10.2.3.1 Проверка термической стабильности корпусов	Соответствует требованиям стандарта на продукцию.
10.2.3.2 Проверка стойкости изоляционных материалов к нормальному тепловому воздействию	Соответствует требованиям стандарта на продукцию.
10.2.3.3 Стойкость изоляционных материалов к аномальному теплу/огню из-за внутренних электрических эффектов	Соответствует требованиям стандарта на продукцию.
10.2.4 Стойкость к ультрафиолетовому (УФ) излучению	Соответствует требованиям стандарта на продукцию.
10.2.5 Подъем	Не применимо, так как необходимо оценивать все распределительное устройство целиком.
10.2.6 Механическое воздействие	Не применимо, так как необходимо оценивать все распределительное устройство целиком.
10.2.7 Надписи	Соответствует требованиям стандарта на продукцию.
10.3 Степень защиты сборок	Не применимо, так как необходимо оценивать все распределительное устройство целиком.
10.4 Зазоры и пути утечки	Соответствует требованиям стандарта на продукцию.
10.5 Защита от поражения электрическим током	Не применимо, так как необходимо оценивать все распределительное устройство целиком.
10.6 Встройка коммутационных устройств и компонентов	Не применимо, так как необходимо оценивать все распределительное устройство целиком.
10.7 Внутренние электрические цепи и соединения	Ответственность сборщика панели.
10.8 Соединения для внешних проводников	Ответственность сборщика панели.
10.9.2 Электрическая прочность промышленной частоты	Ответственность сборщика панели.
10.9.3 Выдерживаемое импульсное напряжение	Ответственность сборщика панели.
10.9.4 Тестирование корпусов из изоляционного материала	Ответственность сборщика панели.
Тип электрического подключения	Винтовое соединение
Комплектация	Съемные клеммы, Вход запуска, Цепь обратной связи, Одобрение согласно UL, Одобрение TÜV
Степень загрязнения	2
Климатические испытания	Холод по EN 60068-2-1, Сухое тепло по IEC 60068-2-2, Влажное тепло постоянное по IEC 60068-2-3
Номинальное выдерживаемое импульсное напряжение (Uimp)	6000 В переменного тока
Давление воздуха	795 - 1080 гПа (эксплуатация)
Высота над уровнем моря	Макс. 2000 м
Степень защиты	IP20, Место установки: ≥ IP54, Клеммы: IP20, Корпус: IP20
Условия окружающей среды	Воздушные зазоры и пути утечки согласно EN 50178, UL 508, CSA C22.2, No. 14-95. Конденсация: без конденсации
Количество входов	Одно- и двухканальные
Уровень безопасности (EN ISO 13849-1)	Уровень e
Температура окружающей среды при эксплуатации - макс.	55 °C
Температура окружающей среды при эксплуатации - мин.	-20 °C
Температура окружающей среды при хранении - макс.	70 °C
Температура окружающей среды при хранении - мин.	-40 °C
Срок службы	240 месяцев
Количество выходов (связанных с безопасностью, с задержкой) с контактом	0
Количество выходов (связанных с безопасностью, с задержкой, полупроводниковых)	0
Количество выходов (связанных с безопасностью, без задержки) с контактом	2
Количество выходов (связанных с безопасностью, без задержки, полупроводниковых)	0
Количество выходов (сигнальная функция, с задержкой) с контактом	0
Количество выходов (сигнальная функция, с задержкой, полупроводниковых)	0
Количество выходов (сигнальная функция, без задержки) с контактом	1
Количество выходов (сигнальная функция, без задержки, полупроводниковых)	0
Размер отвертки	2, Клеммный винт, отвертка Pozidriv; 0, 6 x 3, 5 мм, Клеммные винты
Тип подключения	Винтовые клеммы M3
Положение при монтаже	Произвольное
Разрывная мощность	макс. 144 Вт, резистивная нагрузка (τ = 0 мс), при 24 В пост. тока; макс. 288 Вт при 48 В пост. тока; макс. 110 Вт при 110 В пост. тока; макс. 88 Вт при 220 В пост. тока; макс. 1500 ВА при 250 В перем. тока; макс. 48 Вт, индуктивная нагрузка (τ = 40 мс), при 24 В пост. тока; макс. 40 Вт при 48 В пост. тока; макс. 35 Вт при 110 В пост. тока; макс. 35 Вт при 220 В пост. тока
Категория перенапряжения	III
Излучаемые помехи	Согласно EN 61000-6-4
Потребляемый ток	70 мА, пост. ток
Материал	Корпус: полиамид (PA), неармированный; Контакты: оксид серебра-олова, позолоченные (AgSnO2, 0, 2 мкм Au)
Помехоустойчивость	Согласно EN-61000-6-2, Согласно EN 662061_x
Момент затяжки	0, 6 Нм, винтовые клеммы
Монтажная ширина	22, 5 мм
Подходит для	Мониторинга позиционных выключателей, мониторинга цепей аварийного останова, мониторинга магнитных выключателей, мониторинга бесконтактных выключателей, мониторинга тактильных датчиков, мониторинга клапанов
Относительная влажность	< 75 %
Ресурс, механический	10 000 000 операций
Вход	∞ мс, одновременность для входов 1/2
Время восстановления	1000 мс
Сопротивление	50 Ом (импеданс)
Пусковой ток	0, 01 - 20 (Δt ≦ 100 мс)
Модель	Базовое устройство
Тип безопасности (IEC 61496-1)	Нет
Ток короткого замыкания	2, 3 А, входные данные
Виброустойчивость	10 - 150 Гц, амплитуда: 0, 15 мм, ускорение: 2 g (IEC/EN 60068-2-6)
Параметр безопасности (EN ISO 13849-1)	300 000 циклов переключения, B10d; Кат. 4, Категория; PL e, Уровень эффективности
Емкость клемм	1 x (0, 2 – 2, 5) мм², одножильный; 2 x (0, 2 – 1) мм², одножильный; 1 x (0, 25 – 2, 5) мм², гибкий с наконечником; 2 x (0, 25 – 1) мм², гибкий с наконечником; 24 - 12 AWG, одножильный или многожильный
Номинальное напряжение питания цепи управления (Us) пост. тока - макс.	26, 4 В
Номинальное напряжение питания цепи управления (Us) пост. тока - мин.	20, 4 В
Номинальное напряжение изоляции (Ui)	250 В
Статическое рассеивание тепла, независимое от тока Pvs	5, 16 Вт
Длина зачистки (основной кабель)	7 мм
Защита	Защита от прикосновения пальцами и тыльной стороной руки, защита от прямого контакта при воздействии спереди (EN 50274)
SIL (IEC 61508)	3
Допустимое общее сопротивление кабеля	прибл. 50 Ом (входные цепи и цепи запуска для UN)
Потеря мощности	обычно 5, 16 Вт
Контрольное испытание	66 месяцев (низкий спрос), 240 месяцев (высокий спрос)
Квадратичный суммарный ток	72 A² (ITH² = I1² + I2²)
Номинальное рабочее напряжение	24 В пост. тока (источник питания)
Время сброса	обычно 20 мс
Параметр безопасности (IEC 62061)	SIL 3, Уровень полноты безопасности в соответствии с IEC 61508; 5, 05 x 10-10, PFHd, Вероятность отказа в час
Непрерывный ток	6 А замыкающий (N/O), предельный длительный ток; 6 А размыкающий (N/C), предельный длительный ток
Категория остановки (IEC 60204)	0
Коммутационная способность	В соответствии с IEC 60947-5-1, Выходы; 4 А при 360 опер./ч, AC-15 при 230 В; 3 А при 3600 опер./ч, AC-15 при 230 В; 4 А при 360 опер./ч, DC-13 при 24 В; 2, 5 А при 3600 опер./ч, DC-13 при 24 В; 0, 1 Вт
Частота переключения	Макс. 0, 5 Гц, входные данные
Потребляемая мощность	1, 68 Вт
Напряжение управления 1 - мин.	24 В пост. тока
Напряжение управления 1 - макс.	26, 4 В пост. тока
Тип управляющего напряжения 1	Постоянный ток (DC)
Тип напряжения питания	Постоянный ток (DC)
Тип рабочего напряжения	Постоянный ток (DC)
Номинальный ток переключения	6 А
Напряжение питания пост. тока - мин.	0 В
Напряжение питания пост. тока - макс.	24 В
Рабочее напряжение пост. тока - мин.	24 В
Рабочее напряжение пост. тока - макс.	26, 4 В

Артикул	Модель	Продукт	Цена
0000118700	ESR5-NO-21-24VAC-DC	Реле безопасности двухканальное, 24 V DC, 24 V AC, 50/60 Hz	42 991 руб.
0000118701	ESR5-NO-41-24VAC-DC	Реле безопасности одноканальное, 24 V DC, 24 V AC, 50/60 Hz	39 269 руб.
0000118702	ESR5-NO-31-24VAC-DC	Реле безопасности двухканальное, 24 V DC, 24 V AC, 50/60 Hz	53 513 руб.
0000118704	ESR5-NO-31-24V-230VAC-DC	Реле безопасности двухканальное, 24 V AC/DC, 230 V AC/DC, 50/60 Hz	54 610 руб.
0000119380	ESR5-NO-31-230VAC	Реле безопасности двухканальное, 230 V AC, 50/60 Hz	37 545 руб.
153152	ESR5-NOS-31-230VAC	Реле безопасности двухканальное, 230 V AC, 50/60 Hz	36 111 руб.
