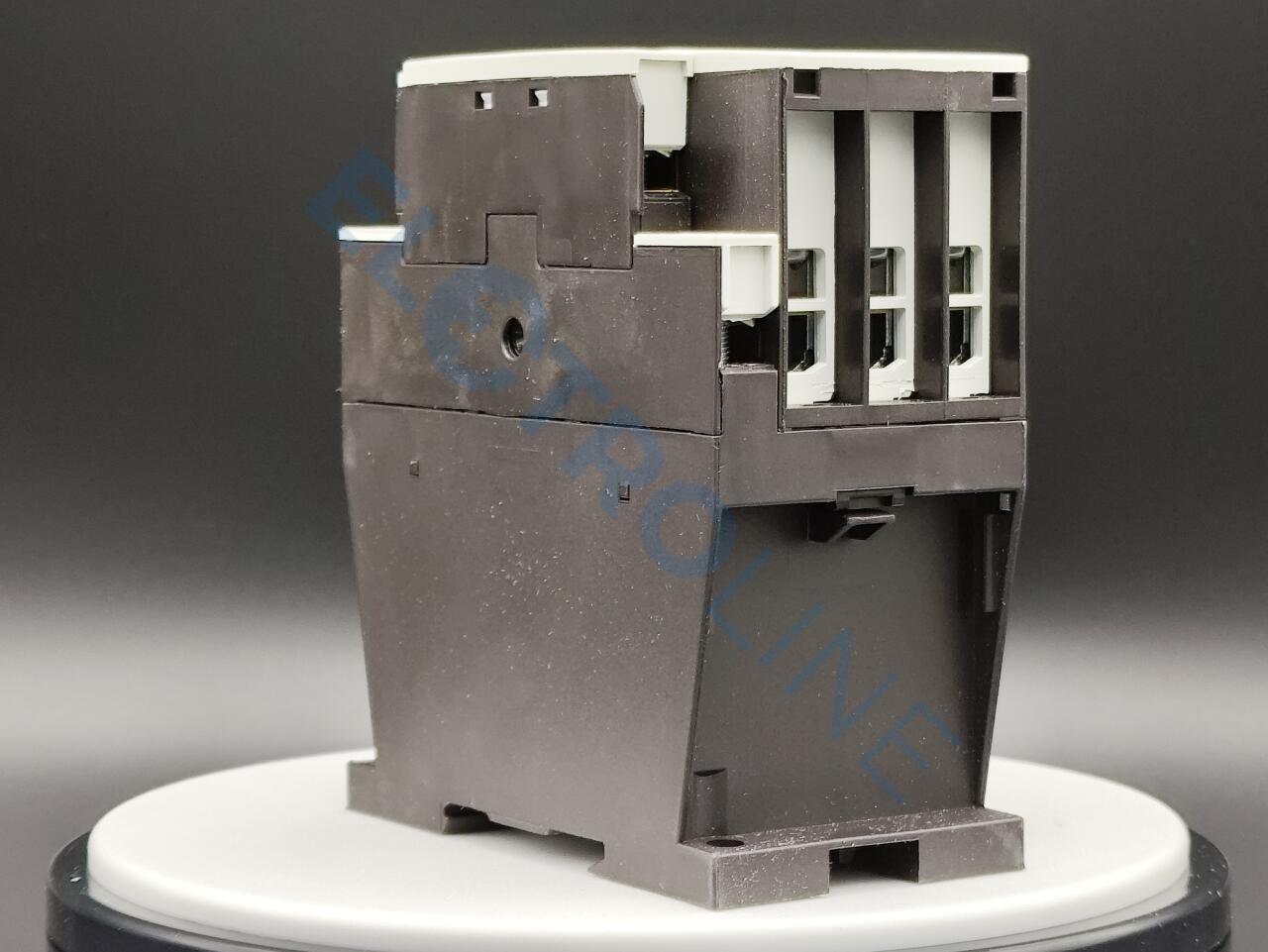

| Ассортимент | Силовые контакторы |
| Применение | Силовой контактор для двигателей |
| Подассортимент | Силовые контакторы до 170 A, 3-полюсн. |
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Техника присоединения | Винтовые клеммы |
| Полюсы | 3-полюсн. |
| Расчетный рабочий ток | |
| AC-3380 B 400 B [Ie] | 18 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 40 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 32 A |
| AC-1обычный термический ток, 1-полюсныйразомкнут [Ith] | 88 A |
| AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 80 A |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |
| AC-3220 B 230 B [P] | 5 кВт |
| AC-3380 B 400 B [P] | 7.5 кВт |
| AC-3660 B 690 B [P] | 11 кВт |
| AC-4220 B 230 B [P] | 2.5 кВт |
| AC-4380 B 400 B [P] | 4.5 кВт |
| AC-4660 B 690 B [P] | 6.5 кВт |
| Назначение контактов | |
| Замык. = замыкающий контакт | 1 замык |
| графические условные обозначения | |
| указания | Коммутирующие элементы согласно EN 50012.Встроенная схема защиты электроники управления. |
| комбинируется со вспомогательным контактом | DILM32-XHI..DILA-XHI(V)..DILM32-XHI11-S |
| Управляющее напряжение | RDC 24: 24 - 27 V DC |
| Род тока: перем. ток/пост. ток | DC |
| Подключение к SmartWire-DT | дав сочетании с коммутационным модулем DIL-SWD SmartWire DT |
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службыУправляется постоянным током DC [Переключения] | 10 x 106 |
| Частота коммутаций, механическаяУправляется постоянным током DC [Переключения/ч] | 5000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температура окружающей средыХранение | - 40 - 80 °C |
| установочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты | 7 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты | 5 g |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты | 6.9 g |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты | 5.3 g |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты | 3.5 g |
| Класс защиты | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| ВесУправляется постоянным током DC | 0.534 кг |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаодножильный | 1 x (0,75 - 16)2 x (0,75 - 10) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой | 1 x (0,75 - 16)2 x (0,75 - 10) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводамногожильный | 1 x 16 мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаОдно- или многожильный | одинарный 18 - 6, двойной 18 - 8 AWG |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаДлина зачистки | 10 мм |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаСоединительный винт | M5 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаНачальный пусковой момент | 3,2 Нм |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыСтандартная отвёртка | 0.8 x 5.51 x 6 мм |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводножильный | 1 x (0,75 - 4)2 x (0,75 - 2,5) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные | 18 - 14 AWG |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовДлина зачистки | 10 мм |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовСоединительный винт | M3,5 |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент | 1,2 Нм |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыСтандартная отвёртка | 0,8 x 5,51 x 6 мм |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 8000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и контактами | 440 В перем. тока |
| Безопасное разъединение согласно EN 61140между контактами | 440 В перем. тока |
| Включающая способность (cos ϕ по IEC/EN 60947) [до 690 В] | 238 A |
| Отключающая способность 220 B 230 B | 170 A |
| Отключающая способность 380 B 400 B | 170 A |
| Отключающая способность 500 В | 170 A |
| Отключающая способность 660 B 690 B | 120 A |
| стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В] | 35 A |
| стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 690 В [gG/gL 690 В] | 35 A |
| стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В] | 63 A |
| стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 690 В [gG/gL 690 В] | 50 A |
| Переменное напряжение | |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 40 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie] | 38 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie] | 37 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 35 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 32 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith] | 88 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 80 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание | При максимальной допустимой температуре окружающей среды (откр.) |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 18 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 18 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 18 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 18 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 18 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 18 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 12 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 18 A |
| AC-3Расчетная рабочая мощность [P]220 B 230 B [P] | 5 кВт |
| AC-3Расчетная рабочая мощность [P]240 В [P] | 5.5 кВт |
| AC-3Расчетная рабочая мощность [P]380 B 400 B [P] | 7.5 кВт |
| AC-3Расчетная рабочая мощность [P]415 В [P] | 10 кВт |
| AC-3Расчетная рабочая мощность [P]440 В [P] | 10.5 кВт |
| AC-3Расчетная рабочая мощность [P]500 В [P] | 12 кВт |
| AC-3Расчетная рабочая мощность [P]660 B 690 B [P] | 11 кВт |
| AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 10 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 10 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 10 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 10 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 10 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 10 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 8 A |
| AC-4Расчетная рабочая мощность [P]220 B 230 B [P] | 2.5 кВт |
| AC-4Расчетная рабочая мощность [P]240 В [P] | 3 кВт |
| AC-4Расчетная рабочая мощность [P]380 B 400 B [P] | 4.5 кВт |
| AC-4Расчетная рабочая мощность [P]415 В [P] | 5 кВт |
| AC-4Расчетная рабочая мощность [P]440 В [P] | 5.5 кВт |
| AC-4Расчетная рабочая мощность [P]500 В [P] | 6 кВт |
| AC-4Расчетная рабочая мощность [P]660 B 690 B [P] | 6.5 кВт |
| постоянное напряжение | |
| Расчетный рабочий ток Ie открытыйDC-160 В [Ie] | 35 A |
| Расчетный рабочий ток Ie открытыйDC-1110 В [Ie] | 35 A |
| Расчетный рабочий ток Ie открытыйDC-1220 В [Ie] | 35 A |
| Электрические тепловые потери | |
| 3-полюсный, при Ith (60°) | 7.9 W |
| Электрические тепловые потери при Ie согласно AC-3/400 V | 2.1 W |
| Сопротивление на полюс | 2.7 мОм |
| Механические приводы | |
| Безопасность по напряжениюУправляется постоянным током DC [втягивание] | 0.7 - 1.2 x Uc |
| Безопасность по напряжениюПримечание | RDC 24 (Umin 24 В пост. тока/Umax 27 В пост. тока)Пример. US = 0,7 x Uмин − 1,2 × Uмакс / US = 0,7 x 24 В − 1,2 × 27 В пост. тока |
| Безопасность по напряжениюУправляется постоянным током DC [Отпускание] | 0.15 - 0.6 x Uc |
| Безопасность по напряжениюПримечание | минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USУправляется постоянным током DC [втягивание] | 12 W |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USУправляется постоянным током DC [Удержание] | 0,9 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаУправляется постоянным током DCЗадержка замыкания | 47 мс |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаУправляется постоянным током DCВремя открытия | 30 мс |
| Время переключения 100 % US (рекомендуемые значения)Время дугового разряда | 10 мс |
| Электромагнитная совместимость (ЭМС) | |
| Излучаемые радиопомехи | согласно EN 60947-1 |
| Иммунитет | согласно EN 60947-1 |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В | 5 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В | 5 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 10 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 15 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В | 2 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В | 3 л.с. |
| Коммутационная способностьОбщее применение | 40 A |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 10 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 1 A |
| Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 5 kA |
| Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 125 A |
| Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 125 A |
| Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель) | 10/100 kA |
| Short Circuit Current Rating480 В кор. замык.Макс. предохранитель | 125/70 Class J A |
| Short Circuit Current Rating480 В кор. замык.SCCR (CB) | 10/65 kA |
| Short Circuit Current Rating480 В кор. замык.макс. CB | 50/32 A |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 10/100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 125/70 Class J A |
| Short Circuit Current Rating600 В кор. замык.SCCR (CB) | 10/22 kA |
| Short Circuit Current Rating600 В кор. замык.макс. CB | 50/32 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 40 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 40 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 40 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 40 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 40 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 40 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн. | 240 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн. | 40 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн. | 180 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн. | 30 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн. | 108 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн. | 18 A |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 3 л.с. |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 11 A |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 3 л.с. |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 9.6 A |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 7.5 л.с. |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 11 A |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 10 л.с. |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 11 A |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 18 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.7 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 2.1 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0.9 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |
| Rated control supply voltage Us at AC 50HZ | 0 - 0 V |
| Rated control supply voltage Us at AC 60HZ | 0 - 0 V |
| Rated control supply voltage Us at DC | 24 - 27 V |
| Voltage type for actuating | DC |
| Rated operation current Ie at AC-1, 400 V | 40 A |
| Rated operation current Ie at AC-3, 400 V | 18 A |
| Rated operation power at AC-3, 400 V | 7.5 kW |
| Rated operation current Ie at AC-4, 400 V | 10 A |
| Rated operation power at AC-4, 400 V | 4.5 kW |
| Rated operation power NEMA | 7.4 kW |
| Modular version | No |
| Number of auxiliary contacts as normally open contact | 1 |
| Number of auxiliary contacts as normally closed contact | |
| Type of electrical connection of main circuit | Screw connection |
| Number of normally closed contacts as main contact | |
| Number of main contacts as normally open contact | 3 |
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29096 |
| UL Category Control No. | NLDX |
| CSA File No. | 012528 |
| CSA Class No. | 2411-03, 3211-04 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America | No |
| Дополнительное оснащение | 1: Реле защиты электродвигателей2: Схема защиты3: Модули вспомогательных контактов |
| характеристика | |
| Индукционные двигатели переменного токаРабочая характеристикаВключение: со стендаВыключение: во время работыЭлектрическое краткое обозначениеВключение: до 6 × номинальных токов двигателяВыключение: до 1 × расчетный ток двигателякатегория применения100 % AC-3Типичные случаи примененияКомпрессорыЛифтыМиксерНасосыЭскалаторыМешалкаВентиляторыЛенточные транспортерыЦентрифугиОткидные заслонкиКовшовый элеваторСистемы кондиционирования воздухаПриводы общего назначения на обрабатывающем и технологическом оборудовании | |
| характеристика | |
| Экстремальные условия переключенияИндукционные двигатели переменного токаРабочая характеристикаУправление посредством частых импульсов, противотоковое торможение, реверсированиеЭлектрическое краткое обозначениеВключение: до 6 × номинальных токов двигателяВыключение: до 6 × расчетный ток двигателякатегория применения100 % AC-4Типичные случаи примененияПечатающие устройстваМашины для перемотки кабеляЦентрифугиСпециальные приводы на обрабатывающем и технологическом оборудовании | |
| характеристика | |
| Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев | |
| характеристика |
| Силовой контактор со вспомогательным контактным модулем | |
| боковое расстояние от заземленных деталей: 6 мм |

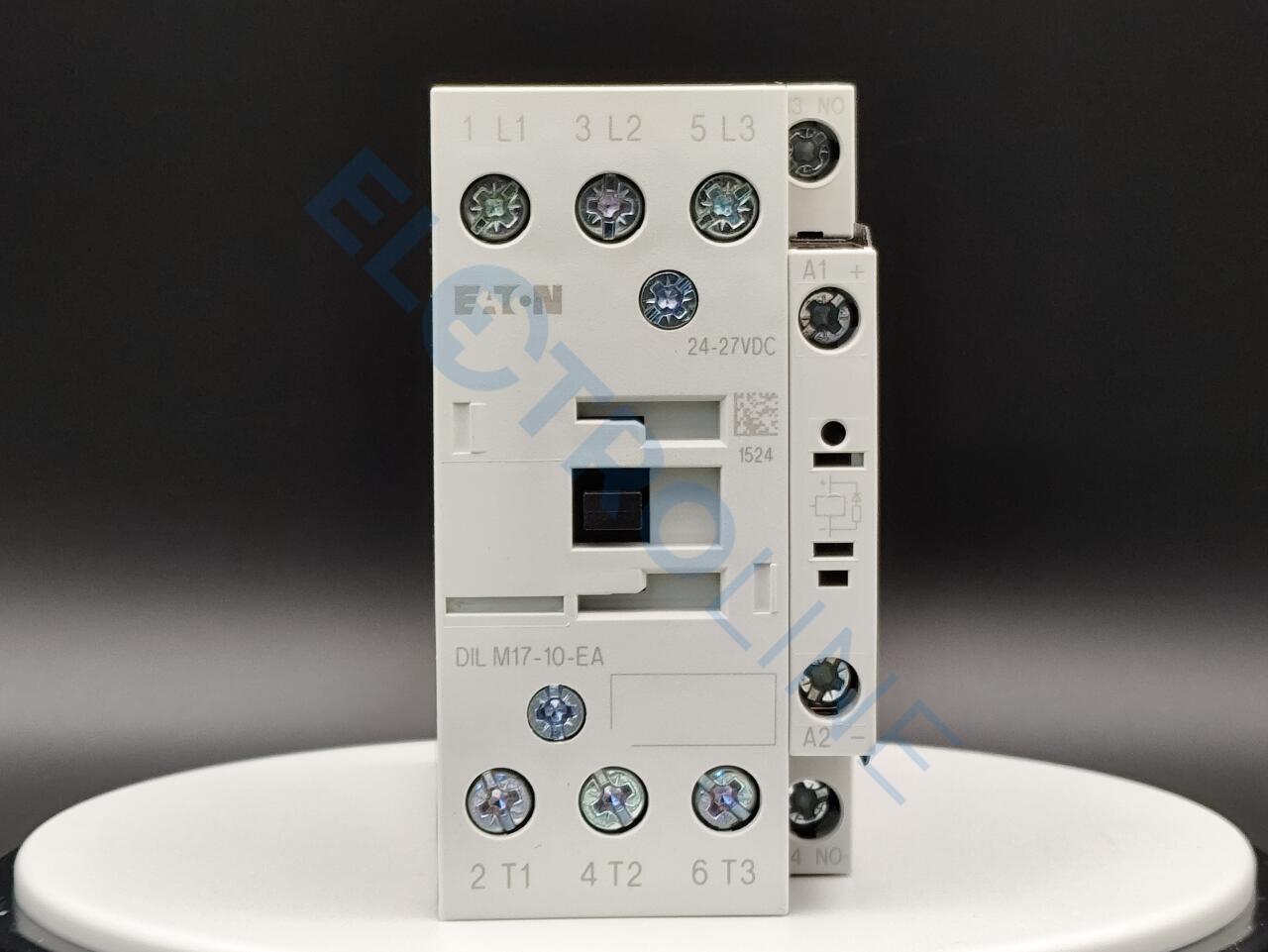

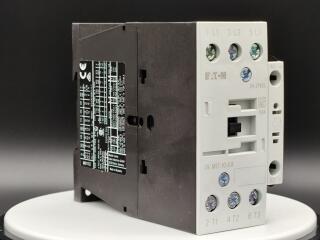

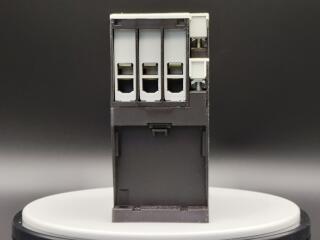

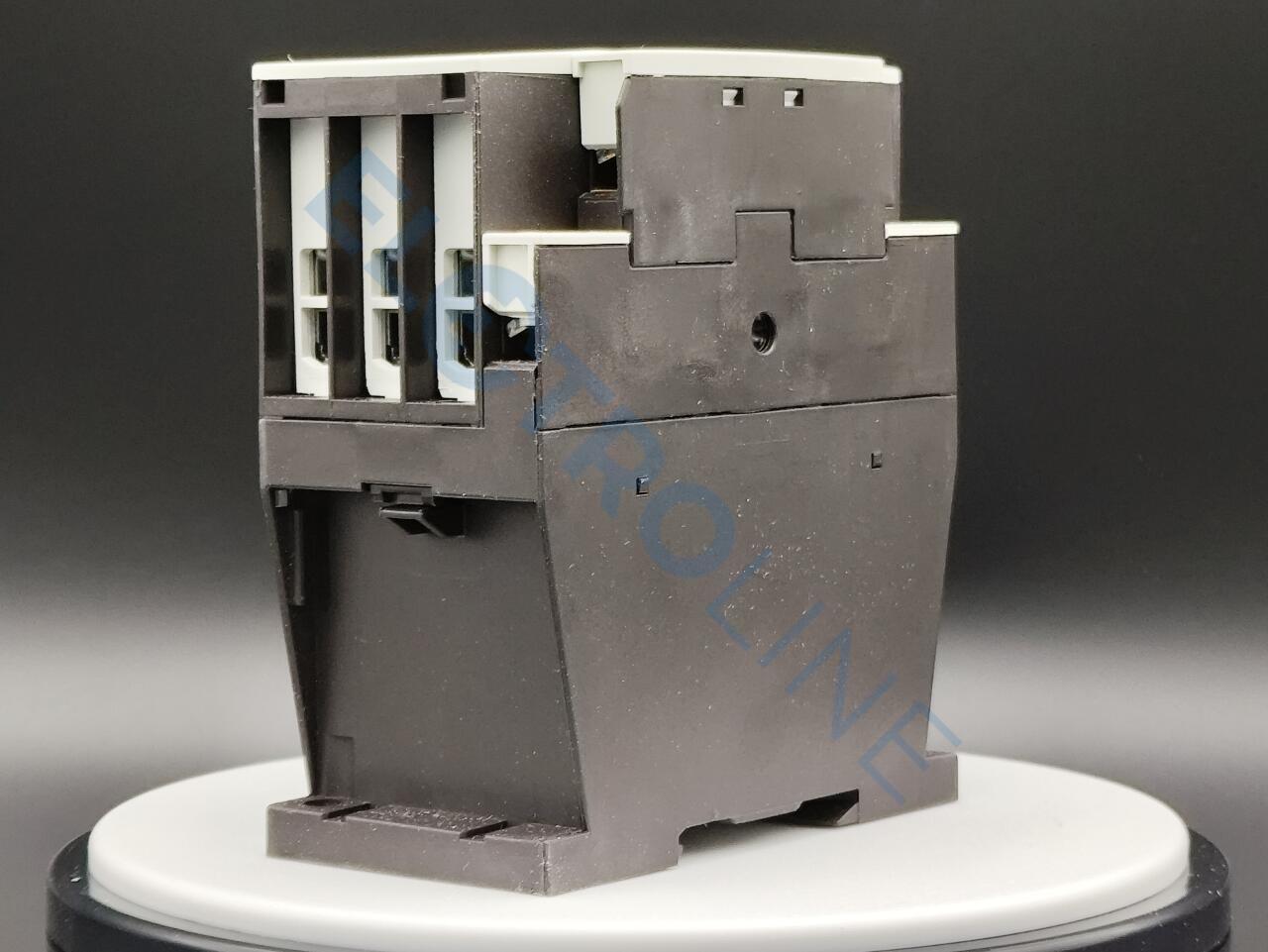

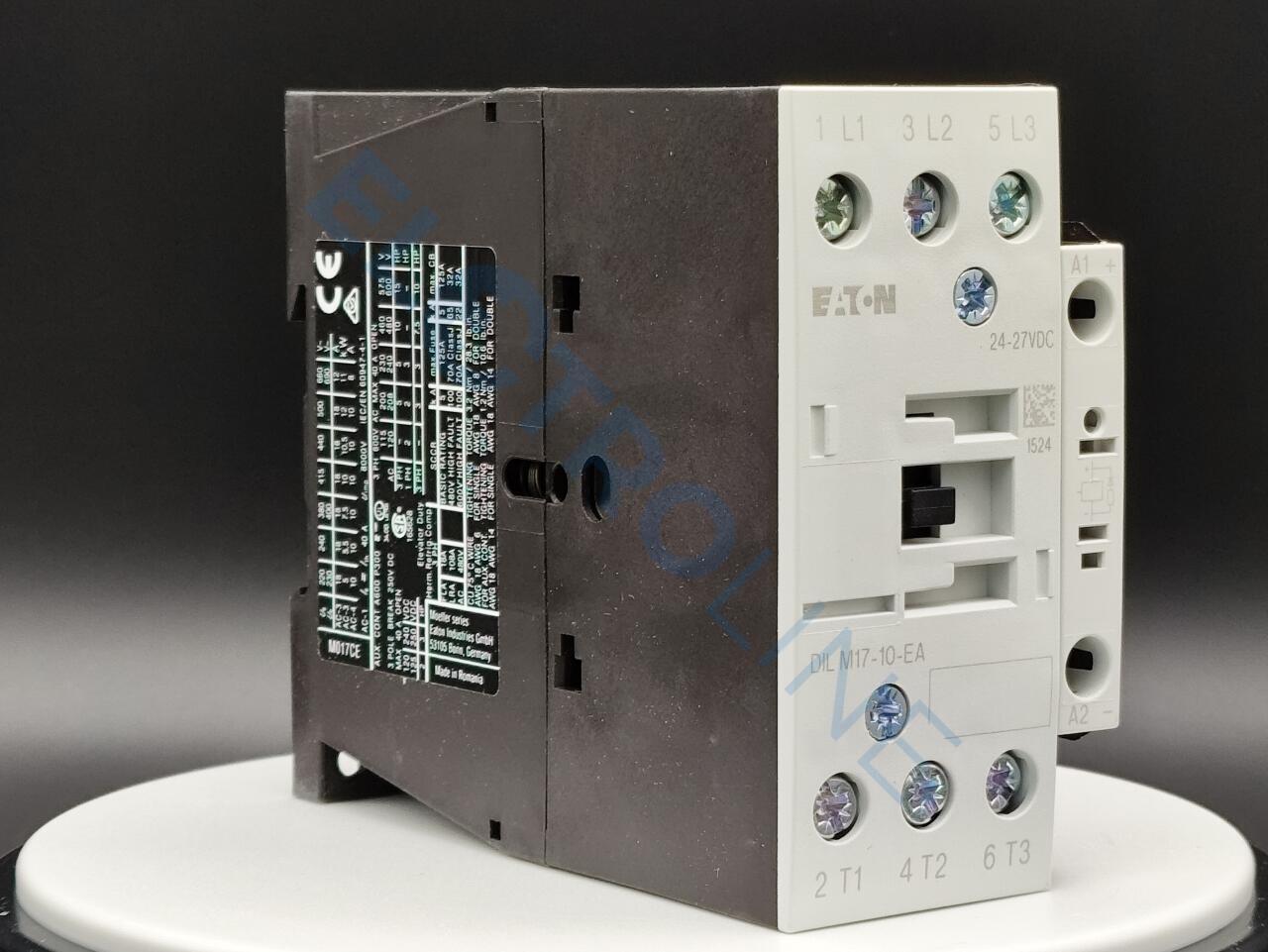

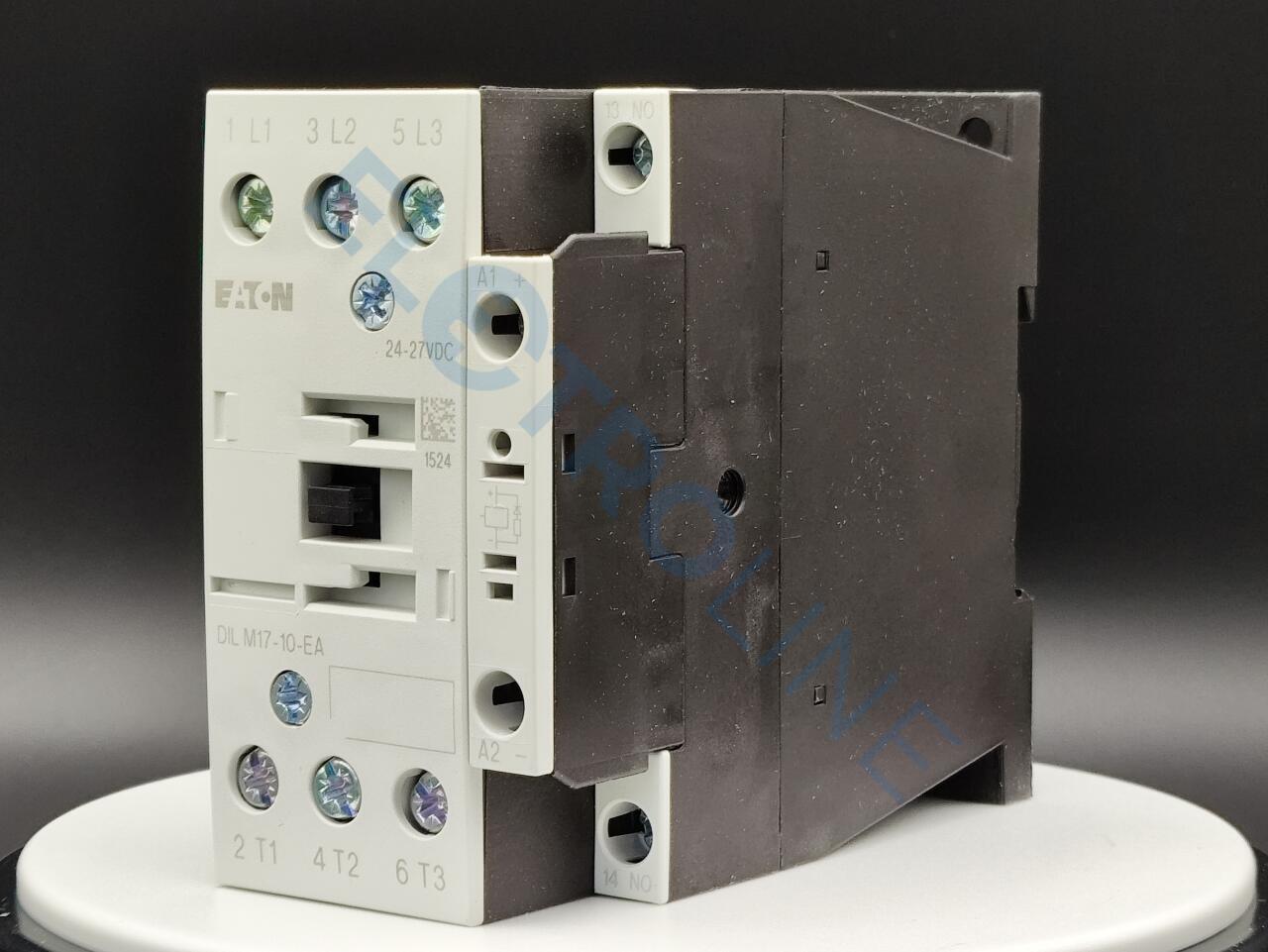

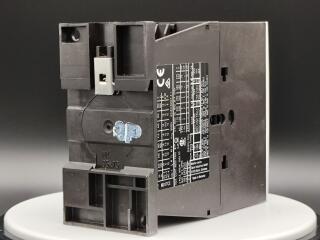

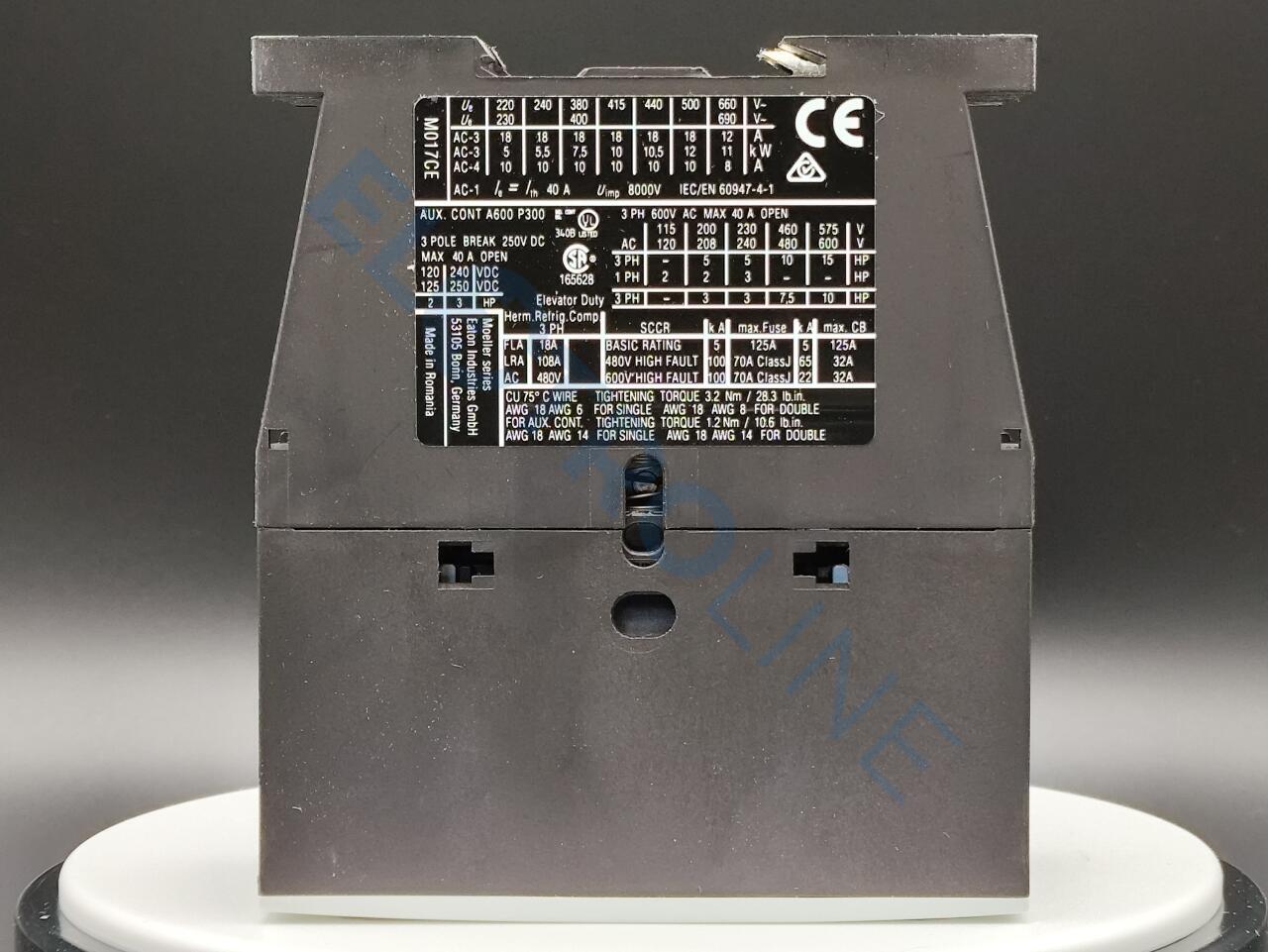

На этой странице вы можете приобрести Eaton Контактор 18 А, управляющее напряжение 24-27В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4 (артикул: 189910). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.

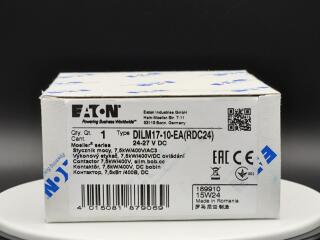

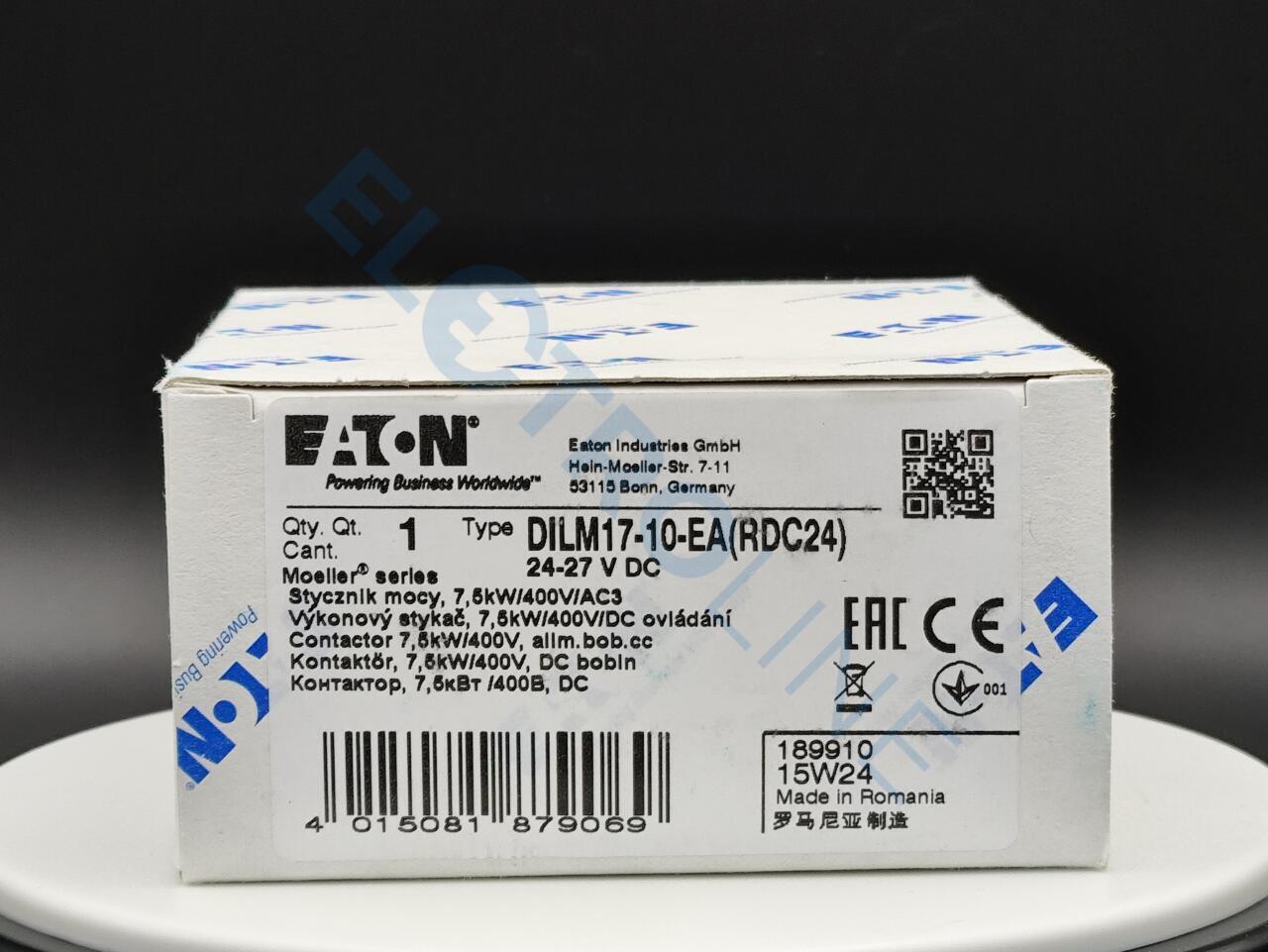

Для покупки модели DILM17-10(RDC24)-EA просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы являемся официальными дистрибьюторами и дилерами ведущих мировых брендов.
Мы работаем с 1998 года и поставляем только качественное оборудование.
Склад 1: 1 штСклад 1: 4 штСклад 1: 1 штСклад 1: 1 шт
