| Условное обозначение | Клеммы для печатной платы |
| Серия изделий | PLH 5/ |
| Размер шага | 7.5 мм |
| Полюсов | 1 |
| Тип подключения | Пружинный зажим Push-Lock |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное двойное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 1 |
| Количество потенциалов | 1 |
| Номинальный ток | 41 A |
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 500 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Тип подключения | Пружинный зажим Push-Lock |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 6 мм² |
| Сечение провода AWG / kcmil | 24 ... 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 6 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 2,5 мм² |
| Длина оголяемой части | 12 мм |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Цвет | Зеленый (RAL 6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Чертеж | |
| Длина [ l ] | 22.7 мм |
| Ширина [ w ] | 8.5 мм |
| Высота [ h ] | 27.7 мм |
| Размер шага | 7.5 мм |
| Монтажная высота (высота без паечного штифта) | 24.1 мм |
| Длина выводов [P] | 3.6 мм |
| Расстояние между штырями | 12.5 мм |
| Размеры штыря | 1,2 x 1,5 мм |
| Размер a | 0 мм |
| Диаметр отверстий | 2 мм |
| Расстояние между штырями | 12.5 мм |
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 25 |
| Наименование, количество в одной упаковке | Шт. |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Проверка подключения | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Результат проверки | Испытание проведено |
| Испытание на повреждение и расшатывание проводника | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Испытание проведено |
| Испытание на растяжение | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 6 мм² / жесткий / > 80 Н | |
| 6 мм² / гибкий / > 80 Н |
| Расчетный ток | 41 A |
| Сечение провода | 6 мм² |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5.5 мм |
| Минимальный путь утечки (III/3) | 12.5 мм |
| Минимальный путь утечки (III/2) | 5 мм |
| Минимальный путь утечки (II/2) | 5 мм |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Диаграмма |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Результат | Испытание проведено |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 - 60,1 Гц) |
| Ускорение | 5г (60,1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
| eCl@ss 4.0 | 27260700 |
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |

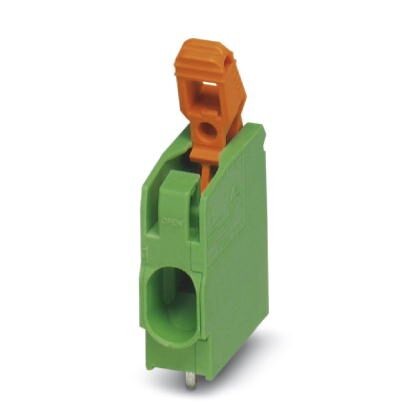

На этой странице вы можете приобрести Phoenix Contact Клеммы для печатной платы PLH 5/ 1-7,5 (артикул: 1792096). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Phoenix Contact, чтобы выбрать товар в нужной конфигурации.
Для покупки модели PLH 5/ 1-7,5 просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
