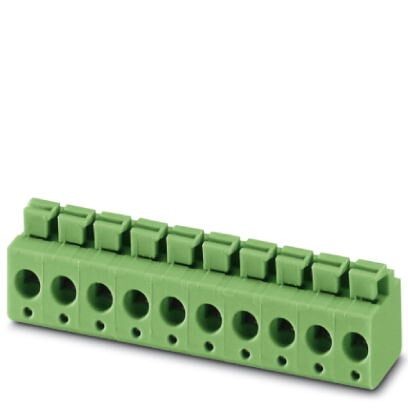

PTS 1,5/ 4-5,0-HКлеммы для печатной платы PTS 1,5/ 4-5,0-H

Артикул:1792889

Бренд:Phoenix Contact

по запросу

Мин. заказ:250 шт.

Упаковка (vpe):250 шт.

Вес:- кг.

Наличие

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@electroline.ru

Основные характеристики

Бренд:

Phoenix Contact

Модель:

PTS 1,5/ 4-5,0-H

Артикул:

1792889

Ед. измерения:

шт.

Мин. заказ:

250

Нахождение в официальном каталоге Phoenix Contact:Клеммы и штекерные соединители для печатных плат/Клеммы для печатных плат/Список клемм для печатных плат

Оглавление:

1.Характеристики товаров

2.Электрические параметры

3.Соединительная способность

4.Данные о материале - контакт

5.Данные о материале - корпус

6.Указание размеров изделия

7.Размеры для проектирования печатной платы

8.Данные по упаковке

9.Указания по применению

10.Окружающие условия

11.Подключение и метод кабельной разводки

12.Испытание на растяжение

13.Электрические испытания

14.Воздушные пути и пути утечки

15.Испытание на нагревание

16.Кривая нагрузочной способности / график зависимости параметров от температуры

17.Испытание на вибростойкость

18.Стандарты и предписания

19.Environmental Product Compliance

20.eCl@ss

21.ETIM

22.UNSPSC

1. Характеристики товаров

Условное обозначение	Клеммы для печатной платы
Серия изделий	PTS 1,5/..-H
Размер шага	5 мм
Полюсов	4
Тип подключения	Пружинные зажимы Push-in
Тип монтажа	Пайка волной припоя
Расположение выводов	Линейное расположение выводов
Количество ярусов	1
Количество точек подключения	4
Количество потенциалов	4

2. Электрические параметры

Номинальный ток	16 A
Номинальное напряжение	400 В
Расчетное напряжение	250 В
Расчетное напряжение (III/2)	400 В
Расчетное напряжение (II/2)	630 В
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное импульсное напряжение (II/2)	4 кВ

3. Соединительная способность

Тип подключения	Пружинные зажимы Push-in
вставной	нет
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
Сечение провода AWG / kcmil	26 ... 14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0,25 мм² ... 1,5 мм²
Длина оголяемой части	8 мм

4. Данные о материале - контакт

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)	Олово (4 - 8 мкм Sn)

5. Данные о материале - корпус

Цвет	Зеленый (RAL 6021)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

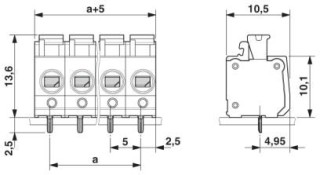

6. Указание размеров изделия

Чертеж
Длина [ l ]	10.5 мм
Ширина [ w ]	20 мм
Высота [ h ]	16.1 мм
Размер шага	5 мм
Монтажная высота (высота без паечного штифта)	13.6 мм
Длина выводов [P]	2.5 мм
Размеры штыря	0,83 x 0,5 мм
Размер a	15 мм

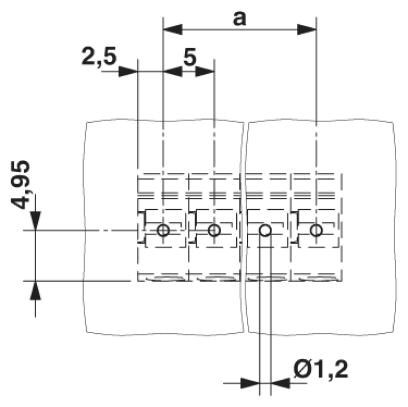

7. Размеры для проектирования печатной платы

Диаметр отверстий

1.2 мм

8. Данные по упаковке

Форма упаковки	в картонной коробке
Количество в одной упаковке	250
Наименование, количество в одной упаковке	Шт.
Тип упаковки	Картон

9. Указания по применению

Процесс	Пайка волной припоя
Спецификации по испытанию	в соответствии с МЭК 61760-1:2006-04
	в соответствии с МЭК 60068-2-54:2006-04

10. Окружающие условия

Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)

11. Подключение и метод кабельной разводки


Испытание на повреждение и расшатывание проводника	DIN EN 60999-1 (VDE 0609-1):2000-12
	Испытание проведено

12. Испытание на растяжение

Испытание на растяжение	DIN EN 60999-1 (VDE 0609-1):2000-12
	Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие	0,14 мм² / жесткий / > 10 Н
	0,14 мм² / гибкий / > 10 Н
	2,5 мм² / жесткий / > 50 Н
	2,5 мм² / гибкий / > 50 Н

13. Электрические испытания

Расчетный ток	16 A
Сечение провода	2,5 мм²
Расчетное напряжение (III/2)	400 В
Расчетное импульсное напряжение (III/2)	4 кВ

14. Воздушные пути и пути утечки

Воздушный путь и путь утечки	DIN EN 60947-1 (VDE 0660-100):2015-09
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2015-09
Минимальный воздушный путь - неоднородное поле (III/3)	3 мм
Минимальный воздушный путь - неоднородное поле (III/2)	3 мм
Минимальный воздушный путь - неоднородное поле (II/2)	3 мм
Минимальный путь утечки (III/3)	3.2 мм
Минимальный путь утечки (III/2)	3 мм
Минимальный путь утечки (II/2)	3.2 мм

15. Испытание на нагревание

Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60947-7-4 (VDE 0611-7-4): 2014-08

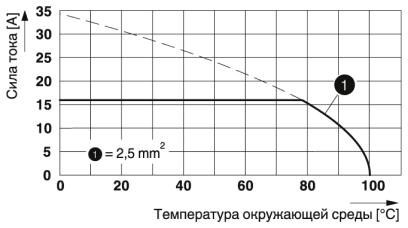

16. Кривая нагрузочной способности / график зависимости параметров от температуры

Диаграмма

17. Испытание на вибростойкость

Спецификации по испытанию	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Результат	Испытание проведено
Частота	10 - 150 - 10 Гц
Скорость развертки	1 октава/мин.
Амплитуда	0,35 мм (10 - 60,1 Гц)
Продолжительность испытания на 1 ось	2,5 ч

18. Стандарты и предписания

Подключение согласно стандарту	CUL
Класс воспламеняемости согласно UL 94	V0

19. Environmental Product Compliance

China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

20. eCl@ss

eCl@ss 4.0	27260700
eCl@ss 4.1	27141100
eCl@ss 5.0	27141100
eCl@ss 5.1	27261100
eCl@ss 6.0	27261100
eCl@ss 7.0	27440401
eCl@ss 8.0	27440401
eCl@ss 9.0	27440401

21. ETIM

ETIM 4.0	EC002643
ETIM 5.0	EC002643
ETIM 6.0	EC002643
ETIM 7.0	EC002643

22. UNSPSC

UNSPSC 6.01	30211801
UNSPSC 7.0901	39121432
UNSPSC 11	34131203
UNSPSC 12.01	39121432
UNSPSC 13.2	39121432
UNSPSC 18.0	39121432
UNSPSC 19.0	39121432
UNSPSC 20.0	39121432
UNSPSC 21.0	39121432
