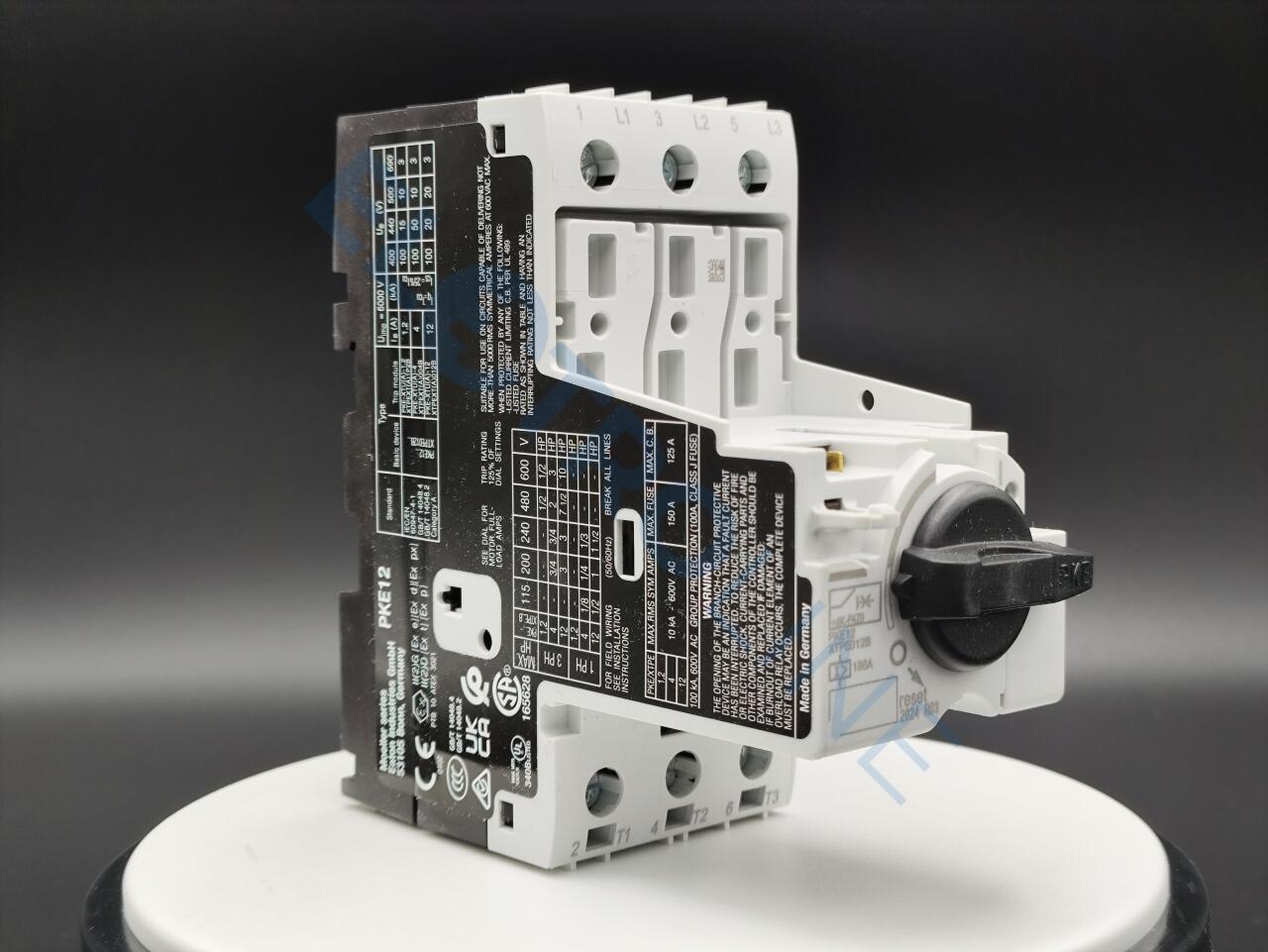

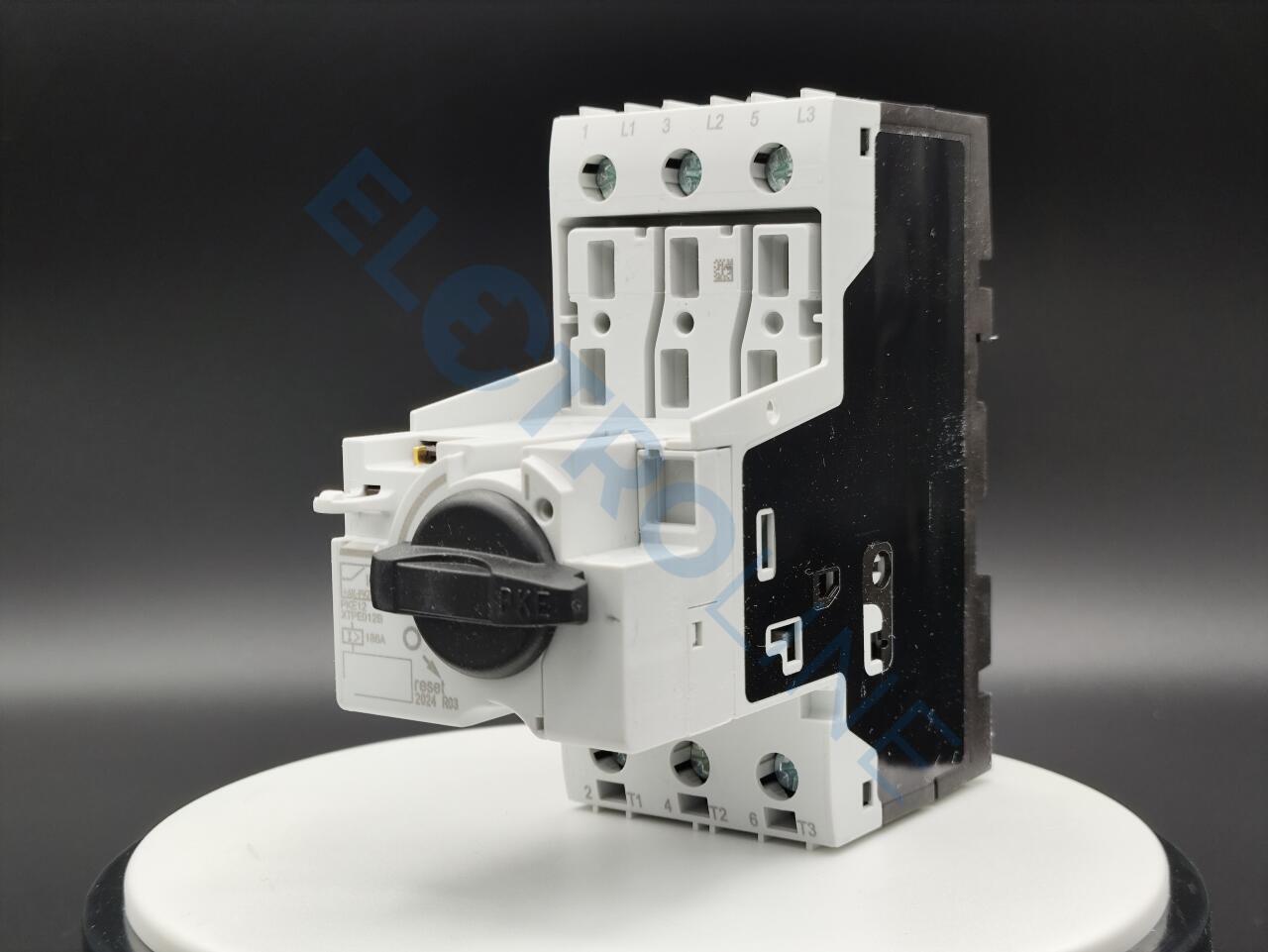

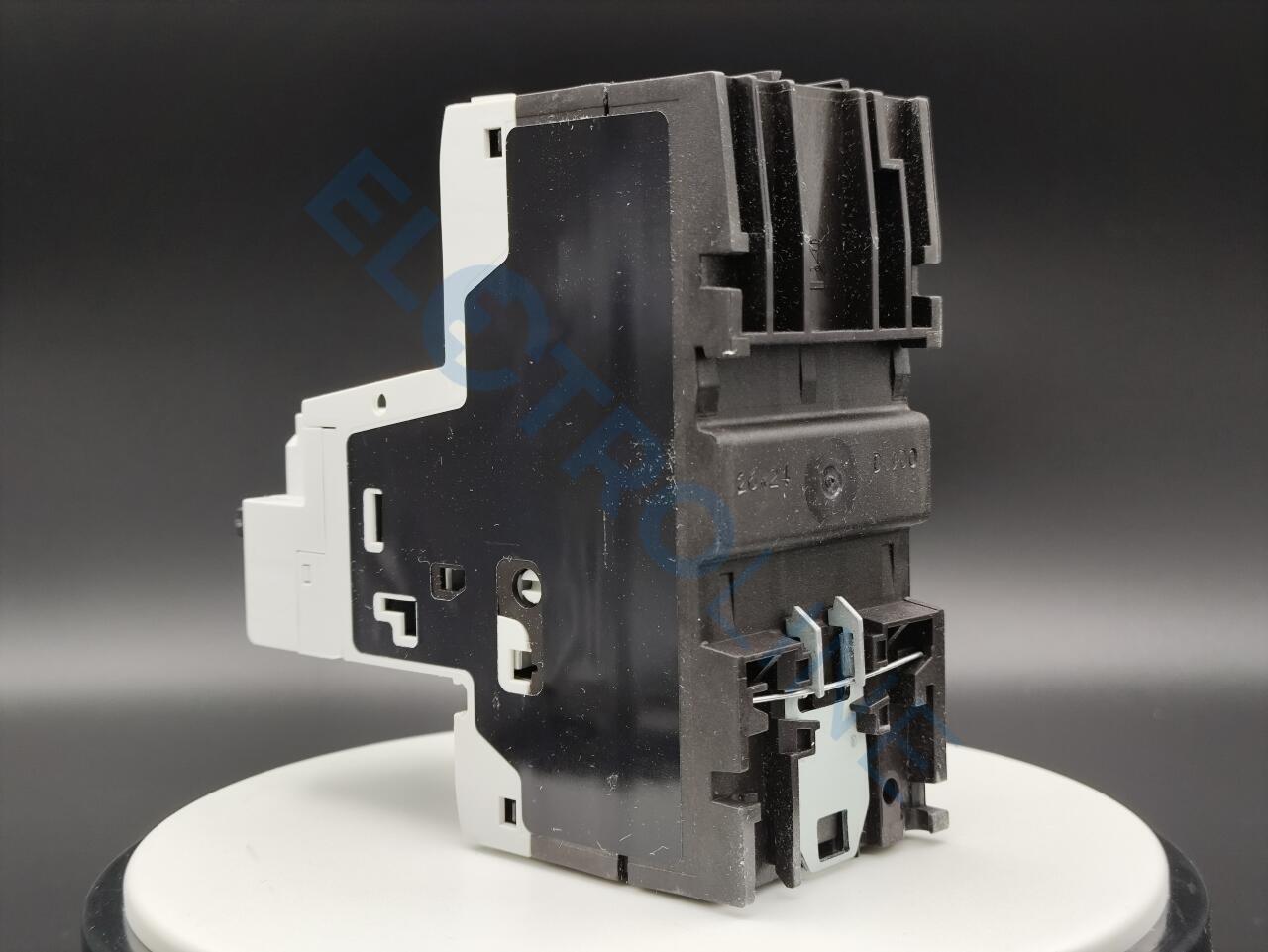

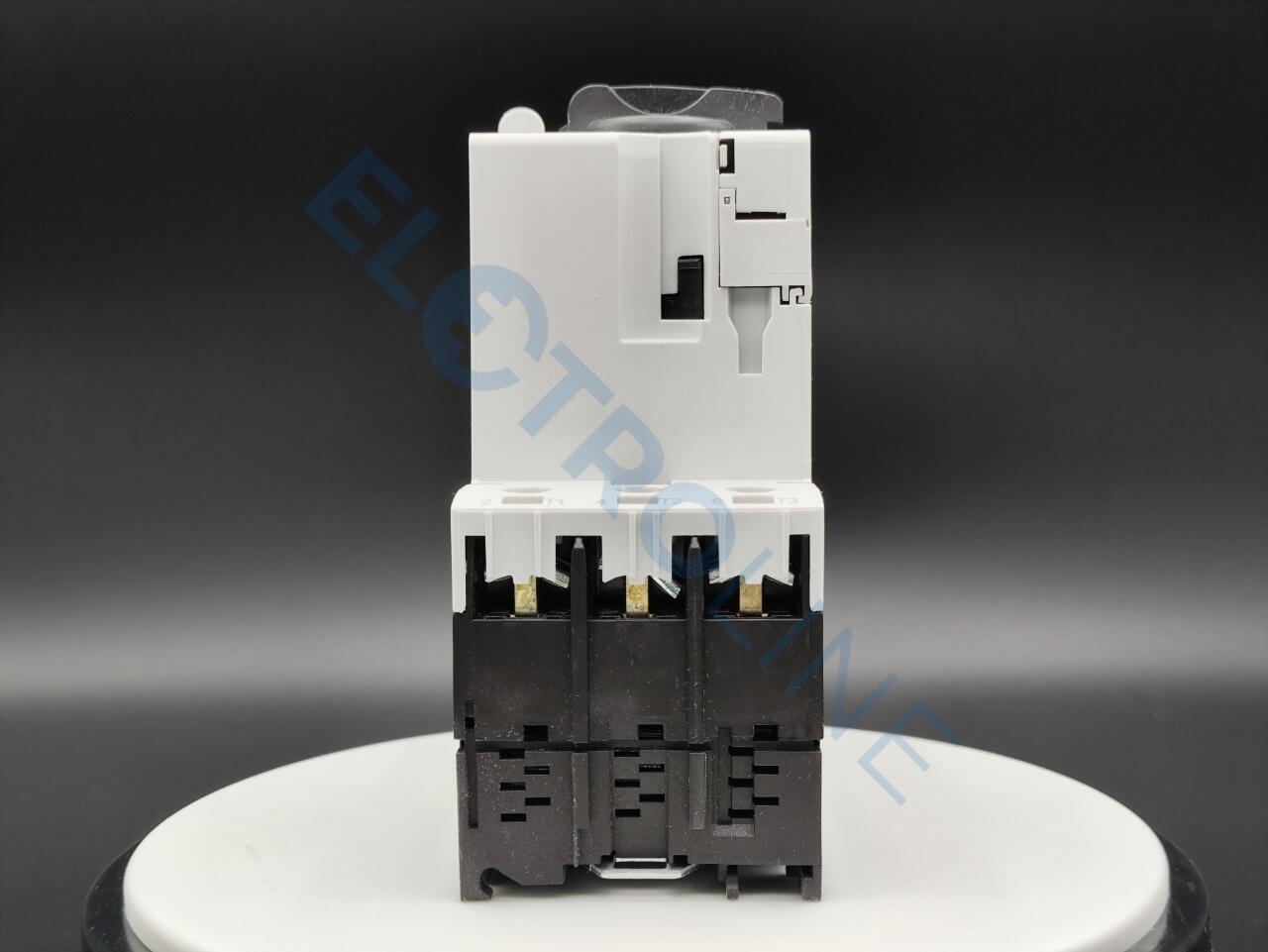

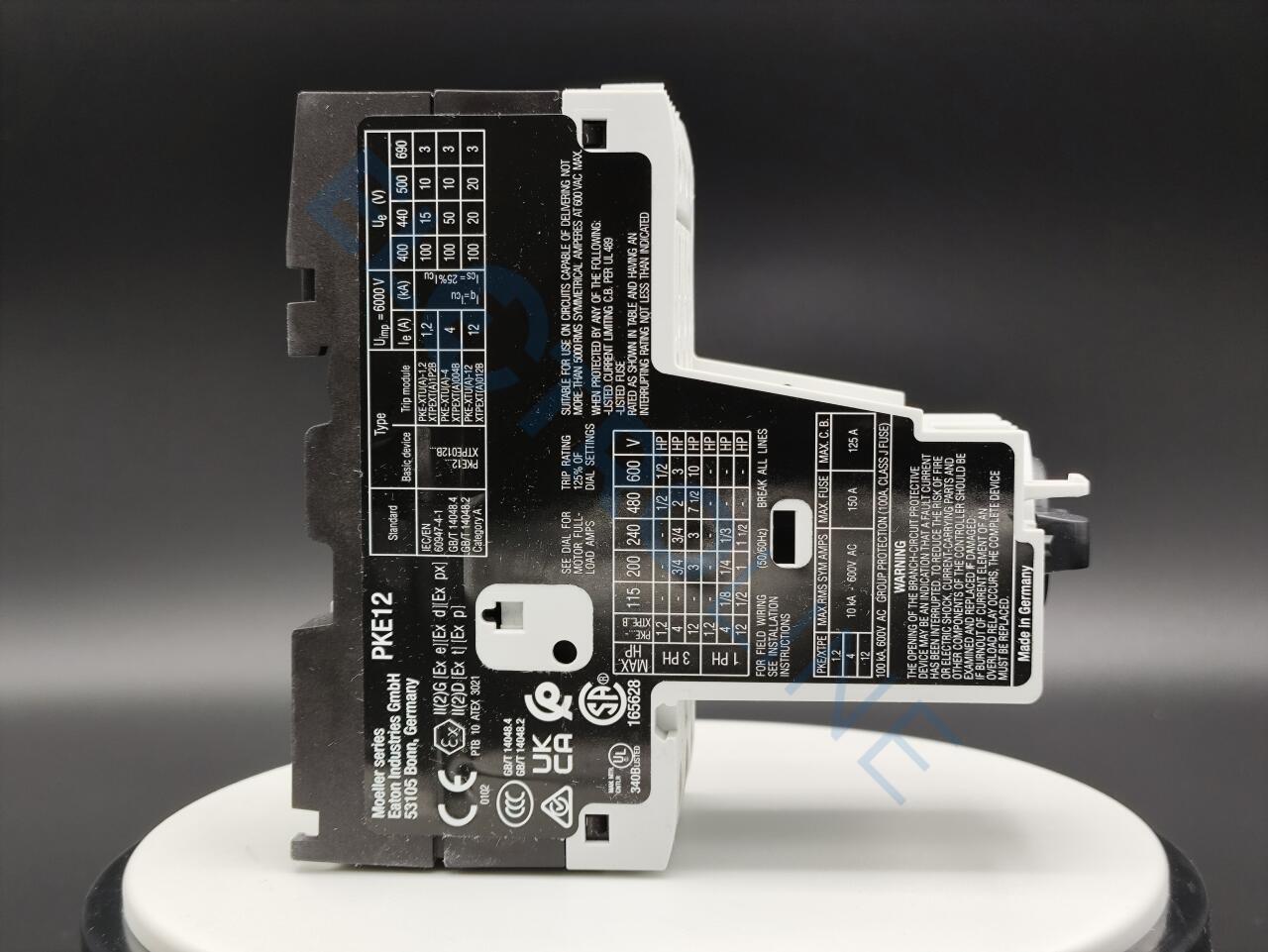

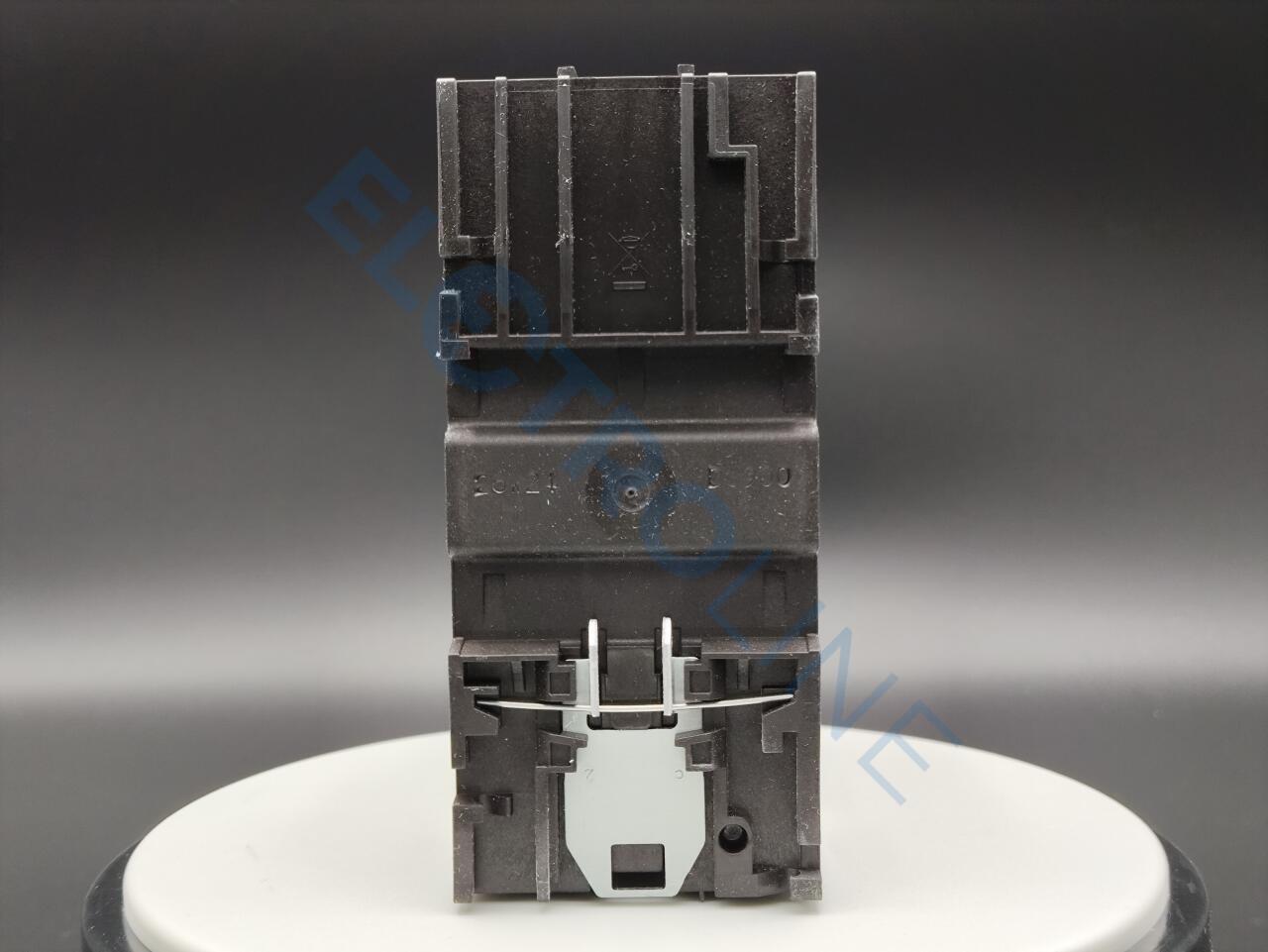

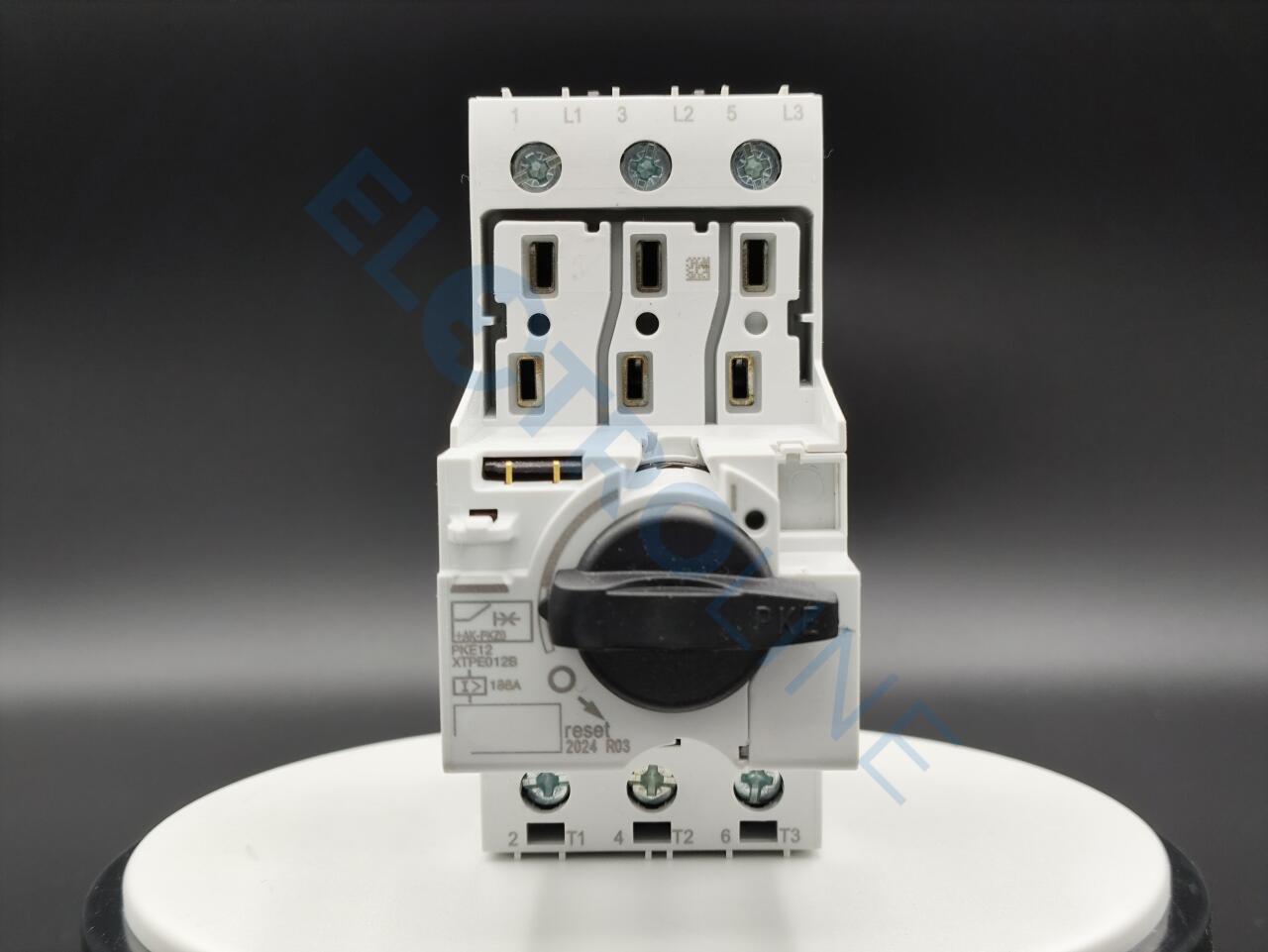

PKE 12 Автомат защиты двигателя, 3P, 12А, электронный, базовый блок
1 шт. на нашем складе
6 853.75 руб.
Цена с НДС
Артикул:
0000121721
Модель:
PKE 12
Бренд:
Ассортимент:
Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 32 A
Основная функция:
Защита двигателяЗащита двигателя для тяжелого пуска
0
Основные характеристики
Бренд:
Модель:
PKE 12
Артикул:
0000121721
Вес (кг):
0.35
Объем (дм3):
0.47
Ед. измерения:
шт
Семейство:
MC05006
Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Автоматические выключатели защиты двигателя PKE
Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры
1. Программа поставок
| Ассортимент | Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 32 A |
| Основная функция | Защита двигателяЗащита двигателя для тяжелого пуска |
| Отдельное устройство/законченное устройство | Основное устройство со стандартной ручкой |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Диапазон установки используемых расцепителей нагрузки [Ir] | 0.3 - 12 A |
| Функция | без расцепителя перегрузки |
| Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie] | 12 A |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL, CSA |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыХранение | - 40 - 80 °C |
| Температура окружающей средыразомкнут | -25 - +55 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Установочное положение | |
| Направление подвода питания | любая |
| Класс защитыУстройство | IP20 |
| Класс защитыСоединительные клеммы | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | 25 g |
| Высота установки | макс. 2000 M |
| Поперечные сечения соединения главного проводаВинтовые клеммыодножильный | 1 x (1 - 6)2 x (1 - 6) мм2 |
| Поперечные сечения соединения главного проводаВинтовые клеммытонкопроволочный с оконечной муфтой согласно DIN 46228 | 1 x (1 - 6)2 x (1 - 6) мм2 |
| Поперечные сечения соединения главного проводаВинтовые клеммыОдно- или многожильный | 14 - 10 AWG |
| Поперечные сечения соединения главного проводаВинтовые клеммыДлина зачистки | 10 мм |
| Момент затяжки соединительных винтовГлавный провод | 1.7 Нм |
| Момент затяжки соединительных винтовКабели системы управления | 1 Нм |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie] | 12 A |
| Номинальная частота [f] | 40 - 60 Гц |
| Электрические тепловые потери (3-полюсный прогретый) | 2, 7 W |
| Механический срок службы [Переключения] | 0.05 x 106 |
| Электрический срок службы (AC-3 при 400 В)Электрический срок службы [Переключения] | > 0.05 x 106 |
| Макс. частота коммутаций | 60 S/h |
| Коммутационная способность двигателяAC-3 (до 690 В) | 12 A |
| Расцепитель | |
| Температурная компенсациясогласно IEC/EN 60947, VDE 0660 | - 5…40 °C |
| Температурная компенсацияРабочий диапазон | - 25…55 °C |
| Диапазон установок расцепителей перегрузки | 0.25 - 1 x Iu |
| Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15, 5 x Iu |
| Допуск расцепителя короткого замыкания | ± 20% |
| Чувствительность к выпадению фаз | IEC/EN 60947-4-1, VDE 0660 часть 102 |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 12 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.9 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 2.7 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Размеры
| Низковольтные промышленные компоненты (EG000017) / Автоматический выключатель защиты двигателя (EC000074) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV | |
| Настройка тока расцепителя перегрузки | 0 - 0 A |
| Диапазон регулировки задержек короткого замыкания | 0 - 0 A |
| С тепловой защитой | Нет |
| Чувствительная к отказу фазы | Нет |
| Выключить технику | Electronic |
| Номинальное рабочее напряжение | 690 - 690 V |
| Номинальный постоянный ток Iu | 12 A |
| Номинальная рабочая мощность при AC-3, 230 В | 0 kW |
| Номинальная рабочая мощность при AC-3, 400 В | 0 kW |
| Тип электрического подключения главной цепи | Screw connection |
| Тип элемента управления | Turn button |
| Устройство устройства | Built-in device fixed built-in technique |
| Со встроенным вспомогательным выключателем | Нет |
| Со встроенным расцепителем напряжения | Нет |
| Количество полюсов | 3 |
| Номинальная отключающая способность при коротком замыкании lcu при 400 В, переменный ток | 0 kA |
| Степень защиты (IP) | IP20 |
| Высота | 102.5 mm |
| Ширина | 45 mm |
| Глубина | 102.5 mm |
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Характеристика | |
| Характеристики расцепления | |
| Характеристика | |
| Номинальный ток предохранителя | |
| Характеристика | |
| ① 1. полупериодпропускаемая энергия | |
| Основное устройство с расцепляющим модулем | |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
6. Характеристики
| Характеристика | |
| Характеристики расцепления | |
| Характеристика | |
| Номинальный ток предохранителя | |
| Характеристика | |
| ① 1. полупериодпропускаемая энергия |
7. Размеры
| Основное устройство с расцепляющим модулем |

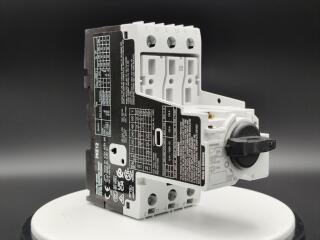

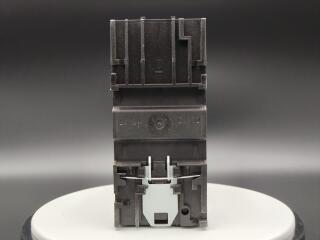

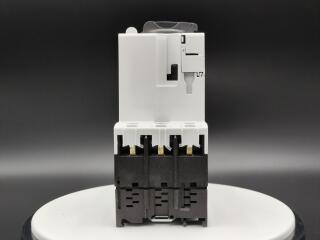

Автомат защиты двигателя, 3P, 12А, электронный, базовый блок
Alternate Catalog No. XTPE012BNL
