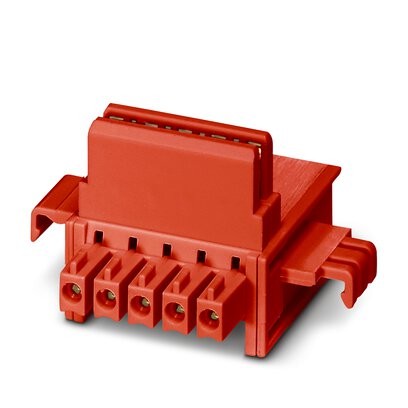

2202194 ME 22,5 TBUS 1,5/ 5-ST-3,81 RD

Name: ME 22,5 TBUS 1,5/ 5-ST-3,81 RD - ME 22,5 TBUS 1,5/ 5-ST-3,81 RD
Brand: Phoenix Contact
SKU: 2202194
Price: 2022.03 RUB
Availability: InStock

В наличии нет. Расчет сроков и возможности поставки после размещения заказа наinfo@electroline.ru

2 022.03 руб.

Цена с НДС

К сожалению, данный товар сейчас невозможно купить.

Артикул:

2202194

Модель:

ME 22,5 TBUS 1,5/ 5-ST-3,81 RD

Бренд:

Phoenix Contact

В избранное

Основные характеристики

Бренд:

Phoenix Contact

Модель:

ME 22,5 TBUS 1,5/ 5-ST-3,81 RD

Артикул:

2202194

Ед. измерения:

шт

Мин. заказ:

50 ^{≈101 101.50 руб.}

Характеристики Описание Похожие Оплата Доставка Отзывы О нас

Оглавление:1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Общие указания по изделиям
9. Условия окружающей среды
10. Механические испытания в соответствии со стандартом
11. Воздушные пути и пути утечки
12. Механические испытания (A)
13. Испытания на долговечность (B)
14. Термические испытания (C)
15. Климатическое испытания (D)
16. Испытания на долговечность и воздействие окружающей среды (E)
17. Механическая прочность / испытательный барабан
18. Испытание на вибростойкость
19. Ударопрочность
20. Испытание на опасность воспламенения (нить накала)
21. Соответствие экологическим нормам
22. ECLASS
23. ETIM
24. UNSPSC

1. Характеристики товаров

Условное обозначение	Шинные соединители на DIN-рейку
Серия изделий	TBUS5..3, 81
Размер шага	3, 81 мм
Полюсов	5
Тип монтажа	Установка на монтажную рейку

2. Электрические параметры

Номинальный ток	8 A (параллельные контакты)
Номинальное напряжение	125 В
Расчетное напряжение (III/3)	125 В
Расчетное напряжение (III/2)	125 В
Расчетное напряжение (II/2)	320 В
Расчетное импульсное напряжение (III/3)	2, 5 кВ
Расчетное импульсное напряжение (III/2)	2, 5 кВ
Расчетное импульсное напряжение (II/2)	2, 5 кВ

3. Данные о материале - контакт

Материал, контакт	Сплав меди
Качество поверхности	полностью позолоченные

4. Данные о материале - корпус

Цвет корпуса	красный (3001)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0

5. Указание размеров изделия

Длина [ l ]	20, 45 мм
Ширина [ w ]	29, 2 мм
Высота [ h ]	36, 5 мм
Размер шага	3, 81 мм

6. Размеры для проектирования печатной платы

Толщина печатной платы

1, 4 мм ... 1, 8 мм

7. Данные по упаковке

Форма упаковки	в картонной коробке
Количество в одной упаковке	50
Наименование, количество в одной упаковке	Шт.
Тип упаковки	Картон

8. Общие указания по изделиям

Тип указания	Рекомендация
Указание	Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение)

9. Условия окружающей среды

Температура окружающей среды (хранение/транспорт)	-40 °C ... 55 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
Относительная влажность воздуха (хранение/транспорт)

10. Механические испытания в соответствии со стандартом

Спецификация испытания	DIN EN 61984 (VDE 0627):2009-11
Визуальный осмотр	DIN EN 60512-1-1:2003-01
Проверка размеров	DIN EN 60512-1-2:2003-01
Усилие подключения и извлечения	DIN EN 60512-13-2:2006-11
Количество циклов	25
Усилие установки на 1 полюс, прибл.	6 Н
Усилие съема на 1 полюс, прибл.	5 Н
Поляризация и кодирование	DIN EN 60512-13-5:2006-11
Крепление контакта	DIN EN 60512-15-1:2009-03
Сила на полюс	20 Н

11. Воздушные пути и пути утечки

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1):2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1):2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2)	1, 5 мм
Минимальный путь утечки (III/3)	1, 9 мм
Минимальный путь утечки (III/2)	0, 75 мм
Минимальный путь утечки (II/2)	1, 6 мм

12. Механические испытания (A)

Спецификация испытания	DIN EN 61984 (VDE 0627):2009-11
Усилие установки на 1 полюс, прибл.	6 Н
Усилие съема на 1 полюс, прибл.	5 Н
Фиксированное расположение в процессе вставления >20 N	Испытание проведено
Крепление контакта требования >20 N	Испытание проведено

13. Испытания на долговечность (B)

Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Проходное сопротивление R1	4, 4 мΩ
Циклы установки	25
Проходное сопротивление R2	4, 5 мΩ
Импульсное напряжение на уровне моря	2, 95 кВ

14. Термические испытания (C)

Спецификации по испытанию	DIN EN 60512-5-1:2003-01
Полюсов	5

15. Климатическое испытания (D)

Спецификации по испытанию	DIN EN ISO 6988:1997-03
Нагрузка при охлаждении	-40 °C/2 ч
Тепловая нагрузка	100 °C/168 ч
Коррозионное воздействие	0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ

16. Испытания на долговечность и воздействие окружающей среды (E)

Спецификации по испытанию	DIN EN 61984 (VDE 0627):2009-11
Результат, степень защиты IP-код	Защита от прикосновений «пробным пальцем» IP20

17. Механическая прочность / испытательный барабан

Спецификации по испытанию	DIN EN 60998-1 (VDE 0613-1):2005-03
Количество циклов падения	50

18. Испытание на вибростойкость

Спецификации по испытанию	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота	10 - 150 - 10 Гц
Скорость развертки	1 октава/мин.
Амплитуда	0, 35 мм (10 - 60, 1 Гц)
Ускорение	5g (60, 1 - 500 Hz)
Продолжительность испытания на 1 ось	2, 5 ч
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)

19. Ударопрочность

Спецификации по испытанию	DIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Форма удара	Полусинусоида
Ускорение	15г
Продолжительность удара	11 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)

20. Испытание на опасность воспламенения (нить накала)

Спецификации по испытанию	DIN EN 60695-2-10 (VDE 0471-2-10): 2014-04
Температура	850 °C
Время воздействия	30 c

21. Соответствие экологическим нормам

China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

22. ECLASS

ECLASS 10.0.1	27440402
ECLASS 11.0	27460201
ECLASS 4.0	27260700
ECLASS 4.1	27260700
ECLASS 5.0	27260700
ECLASS 5.1	27260700
ECLASS 6.0	27260700
ECLASS 7.0	27440309
ECLASS 9.0	27440402

23. ETIM

ETIM 6.0	EC002638
ETIM 7.0	EC002637

24. UNSPSC

UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409

Шинный соединитель для установки на монтажную рейку, цвет: красный, номинальный ток: 8 A (параллельные контакты), расчетное напряжение (III/2): 125 В, Число контактов в ряду: 5, размер шага: 3,81 мм, монтаж: Установка на монтажную рейку, Крепление: без, тип крепления: без, Форма упаковки: в картонной коробке, Изделия с позолоченными контактами, шинный соединитель для подключения к корпусу для электроники, 5 параллельных контактов
