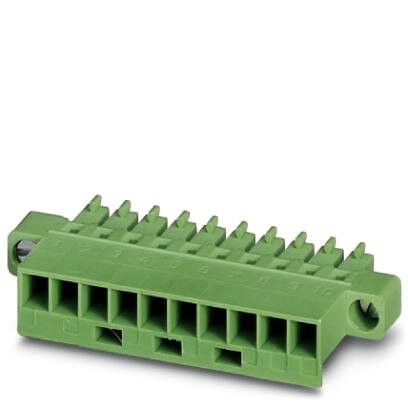

1712823 MCC 1/ 9-STZF-3,81 GY
Основные характеристики
2. Электрические параметры
3. Соединительная способность
4. Данные по фланцу
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Данные по упаковке
9. Воздушные пути и пути утечки
10. Соответствие экологическим нормам
11. ECLASS
12. ETIM
13. UNSPSC
| Условное обозначение | Разъемы для печатной платы |
| Система штекерных соединителей | MINI COMBICON |
| Тип контактов | Гнездовая часть |
| Серия изделий | MCC 1/..-STZF |
| Размер шага | 3, 81 мм |
| Полюсов | 9 |
| Количество рядов | 1 |
| Количество точек подключения | 9 |
| Количество потенциалов | 9 |
| Номинальный ток | 8 A |
| Номинальное напряжение | 160 В |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное импульсное напряжение (III/3) | 2, 5 кВ |
| Расчетное импульсное напряжение (III/2) | 2, 5 кВ |
| Расчетное импульсное напряжение (II/2) | 2, 5 кВ |
| Тип подключения | Обжим |
| Вставной | да |
| Сечение гибкого провода | 0, 2 мм² ... 1 мм² |
| Сечение провода AWG / kcmil | 24 ... 18 |
| Тип фиксатора | Винтовой зажим |
| Крепежный фланец | Фланец, закрепляемый винтами |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (Sn) |
| Цвет корпуса | серый (7042) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Чертеж | |
| Подпись к рисунку | Schematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center |
| Длина [ l ] | 23, 1 мм |
| Ширина [ w ] | 35, 08 мм |
| Высота [ h ] | 8, 7 мм |
| Размер шага | 3, 81 мм |
| Монтажная высота (высота без паечного штифта) | 8, 7 мм |
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Воздушный путь и путь утечки |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ECLASS 10.0.1 | 27440309 |
| ECLASS 11.0 | 27460202 |
| ECLASS 4.0 | 27260700 |
| ECLASS 4.1 | 27260700 |
| ECLASS 5.0 | 27260700 |
| ECLASS 5.1 | 27260700 |
| ECLASS 6.0 | 27260700 |
| ECLASS 7.0 | 27440309 |
| ECLASS 9.0 | 27440309 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Разъемы для печатной платы, номинальное сечение: 1 мм², цвет: серый, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, поверхность контакта: олово, тип контактов: Гнездовая часть, количество потенциалов: 9, Количество рядов: 1, Число контактов в ряду: 9, количество точек подсоединения: 9, cемейство изделий: MCC 1/..-STZF, размер шага: 3,81 мм, тип подключения: Обжим, направление подключения, проводник/печатная плата: 0 °, штекерная система: MINI COMBICON, Крепление: Винтовой зажим, тип крепления: Фланец, закрепляемый винтами, Форма упаковки: в картонной коробке, Соответствующие обжимные гнездовые контакты с параметрами номинального тока (А) и сечений проводников (мм²) 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)
| Артикул | Продукт | Цена |
|---|---|---|
| 1852176 | Разъем печатной платы MCC 1/ 2-STZ-3,81 | 77 руб. |
| 1852189 | Разъем печатной платы MCC 1/ 3-STZ-3,81 | 100 руб. |
| 1852192 | Разъем печатной платы MCC 1/ 4-STZ-3,81 | 120 руб. |
| 1852215 | Разъем печатной платы MCC 1/ 6-STZ-3,81 | 175 руб. |
| 1852273 | Разъем печатной платы MCC 1/12-STZ-3,81 | 362 руб. |
| 1852325 | Разъем печатной платы MCC 1/17-STZ-3,81 | 484 руб. |
| 1852367 | Разъем печатной платы MCC 1/ 2-STZF-3,81 | 150 руб. |
| 1852370 | Разъем печатной платы MCC 1/ 3-STZF-3,81 | 194 руб. |
| 1852383 | Разъем печатной платы MCC 1/ 4-STZF-3,81 | 203 руб. |
| 1852396 | Разъем печатной платы MCC 1/ 5-STZF-3,81 | 264 руб. |
| 1852406 | Разъем печатной платы MCC 1/ 6-STZF-3,81 | 299 руб. |
| 1852464 | Разъем печатной платы MCC 1/12-STZF-3,81 | 495 руб. |
