1101811 SPT 2,5/ 4-H-5,0-EX BD:18-15SO
Основные характеристики
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Условия окружающей среды
10. Подключение и метод кабельной разводки
11. Испытание на растяжение
12. Механические испытания в соответствии со стандартом
13. Электрические испытания
14. Воздушные пути и пути утечки
15. Испытание на нагревание
16. Кривая нагрузочной способности / график зависимости параметров от температуры
17. Испытание на вибростойкость
18. Сопротивление изоляции
19. Испытание нитью накала
20. Механическая прочность / испытание свободным падением
21. ECLASS
22. ETIM
23. UNSPSC
| Условное обозначение | Клеммы для печатной платы |
| Серия изделий | SPT 2, 5/..-H-EX |
| Размер шага | 5 мм |
| Полюсов | 4 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное двойное расположение выводов |
| Количество рядов | 1 |
| Номинальный ток | 23 A |
| Номинальное напряжение | 176 В |
| Расчетный ток | 23 A |
| Расчетное напряжение (III/3) | 176 В |
| Тип подключения | Пружинные зажимы Push-in |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение провода AWG / kcmil | 24 ... 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 25 мм² ... 2, 5 мм² (Длина зачищенной части 8 мм) |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 25 мм² ... 1, 5 мм² (Длина зачищенной части 8 мм) |
| Длина оголяемой части | 10 мм |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Чертеж | |
| Подпись к рисунку | Schematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center |
| Длина [ l ] | 14, 4 мм |
| Ширина [ w ] | 21, 4 мм |
| Высота [ h ] | 16 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 13, 5 мм |
| Длина выводов [P] | 2, 5 мм |
| Расстояние между штырями | 8, 2 мм |
| Размеры штыря | 0, 8 x 0, 8 мм |
| Диаметр отверстий | 1, 1 мм |
| Расстояние между штырями | 8, 2 мм |
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 110 °C |
| Проверка подключения | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Результат проверки | Испытание проведено |
| Испытание на повреждение и расшатывание проводника | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Испытание проведено |
| Испытание на растяжение | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Сечение провода / тип кабеля / растягивающее усилие | 0, 2 мм² / жесткий / > 10 Н |
| 0, 2 мм² / гибкий / > 10 Н | |
| 4 мм² / жесткий / > 60 Н | |
| 2, 5 мм² / гибкий / > 50 Н |
| Спецификация испытания | DIN EN 60998-2-2 (VDE 0613-2-2) (частично) |
| Расчетный ток | 23 A |
| Сечение провода | 2, 5 мм² |
| Воздушный путь и путь утечки | |
| Минимальный воздушный путь - неоднородное поле (III/3) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 3 мм |
| Минимальный путь утечки (III/3) | 3, 2 мм |
| Минимальный путь утечки (III/2) | 3 мм |
| Минимальный путь утечки (II/2) | 3, 2 мм |
| Спецификации по испытанию | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |

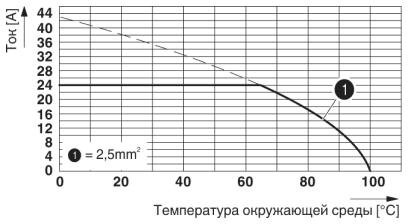

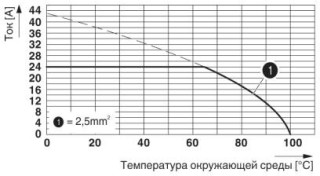

| Диаграмма | |
| Подпись к рисунку | Тип: SPT 2, 5/5-H-5, 0Испытание в соответствии с DIN МЭК 60512-5-2:2003-01Понижающий коэффициент = 1Кол-во полюсов: 5 |
| Спецификации по испытанию | DIN EN 60068-2-6:1996-05 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 35 мм (10 - 60, 1 Гц) |
| Ускорение | 5г (60, 1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Результат | Испытание проведено |
| Сопротивлением изоляции между соседними полюсами | 109 Ω |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Температура | 850 °C |
| Время воздействия | 5 c |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Количество циклов падения | 50 |
| ECLASS 10.0.1 | 27440401 |
| ECLASS 11.0 | 27460101 |
| ECLASS 9.0 | 27440401 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Клеммы для печатной платы, номинальный ток: 23 A, номинальное сечение: 2,5 мм², Количество рядов: 1, Число контактов в ряду: 4, cемейство изделий: SPT 2,5/..-H-EX, размер шага: 5 мм, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 2,5 мм, Форма упаковки: в картонной коробке
