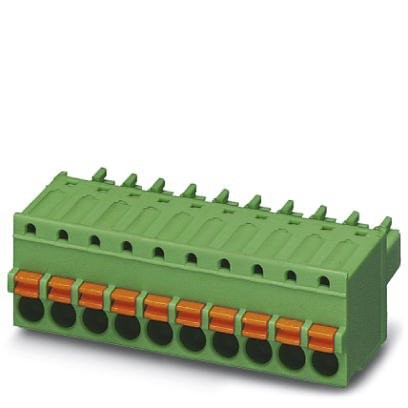

1006969 FK-MCP 1,5/ 5-ST-3,81 BD:X15
Основные характеристики
2. Электрические параметры
3. Соединительная способность
4. Данные о кабельных наконечниках
5. Данные по фланцу
6. Данные о материале - контакт
7. Данные о материале - корпус
8. Указание материала - Элемент управления
9. Указание размеров изделия
10. Данные по упаковке
11. Условия окружающей среды
12. Подключение и метод кабельной разводки
13. Испытание на растяжение
14. Механические испытания в соответствии со стандартом
15. Воздушные пути и пути утечки
16. Кривая нагрузочной способности / график зависимости параметров от температуры
17. Механические испытания (A)
18. Испытания на долговечность (B)
19. Термические испытания (C)
20. Климатическое испытания (D)
21. Испытания на долговечность и воздействие окружающей среды (E)
22. Соответствие экологическим нормам
23. ECLASS
24. ETIM
25. UNSPSC
| Условное обозначение | Разъемы для печатной платы |
| Система штекерных соединителей | MINI COMBICON |
| Тип контактов | Гнездовая часть |
| Серия изделий | FK-MCP 1, 5/..-ST |
| Размер шага | 3, 81 мм |
| Полюсов | 5 |
| Количество рядов | 1 |
| Количество точек подключения | 5 |
| Количество потенциалов | 5 |
| Номинальный ток | 8 A |
| Номинальное напряжение | 160 В |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное импульсное напряжение (III/3) | 2, 5 кВ |
| Расчетное импульсное напряжение (III/2) | 2, 5 кВ |
| Расчетное импульсное напряжение (II/2) | 2, 5 кВ |
| Тип подключения | Пружинные зажимы Push-in |
| Вставной | да |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение провода AWG / kcmil | 26 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 25 мм² ... 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 25 мм² ... 0, 75 мм² |
| Калиберная пробка a x b / диаметр | 2, 4 x 1, 5 мм / - |
| Длина оголяемой части | 9 мм |
| Рекомендуемые обжимные клещи | 1212034 CRIMPFOX 6 |
| Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1 | Сечение: 0, 25 мм²; Длина: 7 мм |
| Сечение: 0, 34 мм²; Длина: 7 мм | |
| Сечение: 0, 5 мм²; Длина: 8 мм ... 10 мм | |
| Сечение: 0, 75 мм²; Длина: 8 мм ... 10 мм | |
| Сечение: 1 мм²; Длина: 8 мм ... 10 мм | |
| Сечение: 1, 5 мм²; Длина: 10 мм | |
| Рекомендуемые обжимные клещи | 1212034 CRIMPFOX 6 |
| Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4 | Сечение: 0, 14 мм²; Длина: 8 мм |
| Сечение: 0, 25 мм²; Длина: 8 мм | |
| Сечение: 0, 34 мм²; Длина: 8 мм | |
| Сечение: 0, 5 мм²; Длина: 8 мм ... 10 мм | |
| Сечение: 0, 75 мм²; Длина: 10 мм |
| Тип фиксатора | без |
| Крепежный фланец | без |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Изоляционный материал | POM |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | HB |
| Чертеж | |
| Подпись к рисунку | Schematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center |
| Длина [ l ] | 21 мм |
| Ширина [ w ] | 19, 84 мм |
| Высота [ h ] | 12, 4 мм |
| Размер шага | 3, 81 мм |
| Монтажная высота (высота без паечного штифта) | 12, 4 мм |
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
| Проверка подсоединения проводника | Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия. |
| Результат проверки | Испытание проведено |
| Испытание - Множественное под- и отключение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Испытание проведено | |
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Испытание проведено |
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Сечение провода / тип кабеля / растягивающее усилие | 0, 14 мм² / жесткий / > 10 Н |
| 0, 14 мм² / гибкий / > 10 Н | |
| 1, 5 мм² / жесткий / > 40 Н | |
| 1, 5 мм² / гибкий / > 40 Н |
| Спецификация испытания | DIN EN 61984 (VDE 0627) |
| Визуальный осмотр | DIN EN 60512-1-1:2003-01 |
| Проверка размеров | DIN EN 60512-1-2:2003-01 |
| Стойкость маркировки | DIN EN 60068-2-70:1996-07 |
| Усилие подключения и извлечения | DIN EN 60512-13-2:2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 9 Н |
| Усилие съема на 1 полюс, прибл. | 7 Н |
| Поляризация и кодирование | DIN EN 60512-13-5:2006-11 |
| Крепление контакта | DIN EN 60512-15-1:2009-03 |
| Сила на полюс | 31 Н |
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 1, 5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 1, 5 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 1, 5 мм |
| Минимальный путь утечки (III/3) | 2 мм |
| Минимальный путь утечки (III/2) | 1, 5 мм |
| Минимальный путь утечки (II/2) | 1, 6 мм |

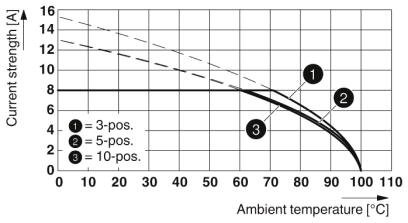

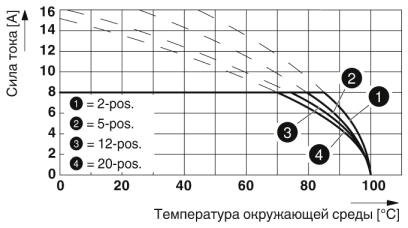

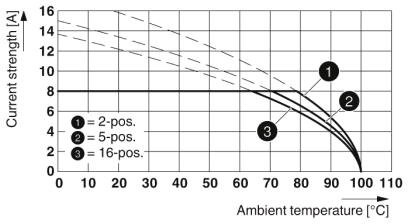

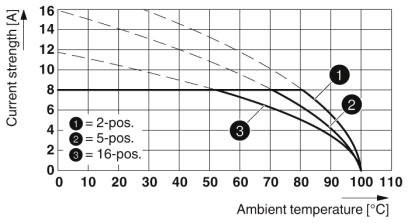

| Диаграмма | |
| Подпись к рисунку | Тип: FK-MCP 1, 5/...-ST-3, 81 с MCV 1, 5/...-G-3, 81 |
| Спецификация испытания | DIN EN 61984 (VDE 0627) |
| Усилие установки на 1 полюс, прибл. | 9 Н |
| Усилие съема на 1 полюс, прибл. | 7 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Крепление контакта требования >20 N | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Проходное сопротивление R1 | 1, 6 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 1, 6 мΩ |
| Импульсное напряжение на уровне моря | 2, 95 кВ |
| Спецификации по испытанию | DIN EN 60512-5-1:2003-01 |
| Полюсов | 20 |
| Верхний предел температуры | Испытание проведено |
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 2, 95 кВ |
| Испытательное переменное напряжение | 1, 39 кВ |
| Спецификации по испытанию | DIN EN 61984 (VDE 0627):2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ECLASS 10.0.1 | 27440309 |
| ECLASS 11.0 | 27460202 |
| ECLASS 4.0 | 27260700 |
| ECLASS 4.1 | 27260700 |
| ECLASS 5.0 | 27260700 |
| ECLASS 5.1 | 27260700 |
| ECLASS 6.0 | 27260700 |
| ECLASS 7.0 | 27440309 |
| ECLASS 9.0 | 27440309 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Разъемы для печатной платы, номинальное сечение: 1,5 мм², цвет: зеленый, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, поверхность контакта: олово, тип контактов: Гнездовая часть, количество потенциалов: 5, Количество рядов: 1, Число контактов в ряду: 5, количество точек подсоединения: 5, cемейство изделий: FK-MCP 1,5/..-ST, размер шага: 3,81 мм, тип подключения: Пружинные зажимы Push-in, направление подключения, проводник/печатная плата: 0 °, штекерная система: MINI COMBICON, Крепление: без, тип крепления: без, Форма упаковки: в картонной коробке
