| Основная функция | Устройства защиты от аварийного тока |
| Полюсы | 4-полюсн. |
| Применение | Устройство защиты от тока утечки для индивидуального и коммерческого применения |
| Расчетный рабочий ток [In] | 40 A |
| Расчетная устойчивость при коротких замыканиях [Icn] | 6 кА |
| Расчетный ток утечки [IΔN] | 0,03 A |
| Тип | Тип AC |
| Срабатывание | без задержки s… |
| Ассортимент | PF6 |
| Чувствительность | чувствительность к переменному току |
| Стойкость к импульсному току | условно устойчив к импульсному току 250 A |
| Электрический | |
| Стандарты и предписания | Стандарт IEC/EN 61008 |
| Номинальное напряжение [Ue] [Ue]Номинальное напряжение [Ue] | 230/400 В перем. тока |
| Номинальная частота [f] | 50 Гц |
| Предельные значения рабочего напряжения Испытательная схема | 184 - 440 В пер. тока |
| Чувствительность | чувствительность к переменному току |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 440 В |
| Номинальная устойчивость к импульсу [Uimp] | 4 кВ |
| Расчетная устойчивость при коротких замыканиях [Icn] | 6 кА |
| Номинальная производительность и отключающая способность / Номинальная остаточная производительность и отключающая способность [Im / IΔm] | 500 A |
| срок службыэлектрический [Переключения] | ≧ 4000 |
| срок службымеханический [Переключения] | ≧ 20000 |
| Ссылки | |
| Вспомогательный переключатель для последующей установки | Z-HK 248432 |
| Контакт сигнала на отключение для последующей установки | Z-NHK 248434 |
| Дистанционное управление и автоматическое коммутационное устройство | Z-FW/LP 248296 |
| Компактный корпус | KLV-TC-4 276241 |
| Блокировка переключения | IS/SPE-1TE 101911 |
| Герметичная крышка | Z-RC/AK-4TE 101062 |
| Механический | |
| Монтажный размер колпачков | 45 мм |
| Размер цоколя устройства | 80 мм |
| Монтажная ширина | 70 (4 установочных мест) мм |
| Монтаж | Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715 |
| Класс защиты | IP40, IP54 (с влагонепроницаемым корпусом) |
| Клеммы вверху и внизу | Винтовые/хомутовые зажимы |
| Защита клемм | BGV A3, ÖVE-EN 6 |
| Поперечное сечение клеммодножильный | 1,5 - 35 мм2 |
| Поперечное сечение клемммногожильный | 2 x 16 мм2 |
| Толщина материала сборной шины | 0.8 - 2 мм |
| допустимая температура хранения и транспортировки | -35 - +60 °C |
| Стойкость к климатическим воздействиям | 25–55 °C и относительная влажность 90–95% согласно IEC 60068-2 |
| Толщина материала сборной шиныТолщина материала | 0.8 - 2 мм |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 40 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 9.6 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| При исходной температуре 40 °C макс. разрешенный постоянный ток снижается на 2,5% на каждый градус Цельсия (1 °C) | |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003) | |
| Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Автоматы защитного отключения тока повреждения / Автоматы защитного отключения тока повреждения (RCCB) (ecl@ss10.0.1-27-14-22-01 [AAB906014]) | |
| Number of poles | 4 |
| Rated voltage | 400 V |
| Rated current | 40 A |
| Rated fault current | 30 mA |
| Rated insulation voltage Ui | 440 V |
| Rated impulse withstand voltage Uimp | 4 kV |
| Mounting method | DIN rail |
| Leakage current type | AC |
| Selective protection | No |
| Short-time delayed tripping | No |
| Short-circuit breaking capacity (Icw) | 6 kA |
| Surge current capacity | 0.25 kA |
| Frequency | 50 Hz |
| Additional equipment possible | Yes |
| With interlocking device | Yes |
| Degree of protection (IP) | IP20 |
| Width in number of modular spacings | 4 |
| Built-in depth | 69.5 мм |
| Ambient temperature during operating | -25 - 40 °C |
| Pollution degree | 2 |
| Connectable conductor cross section multi-wired | 1.5 - 16 mm² |
| Connectable conductor cross section solid-core | 1.5 - 35 mm² |

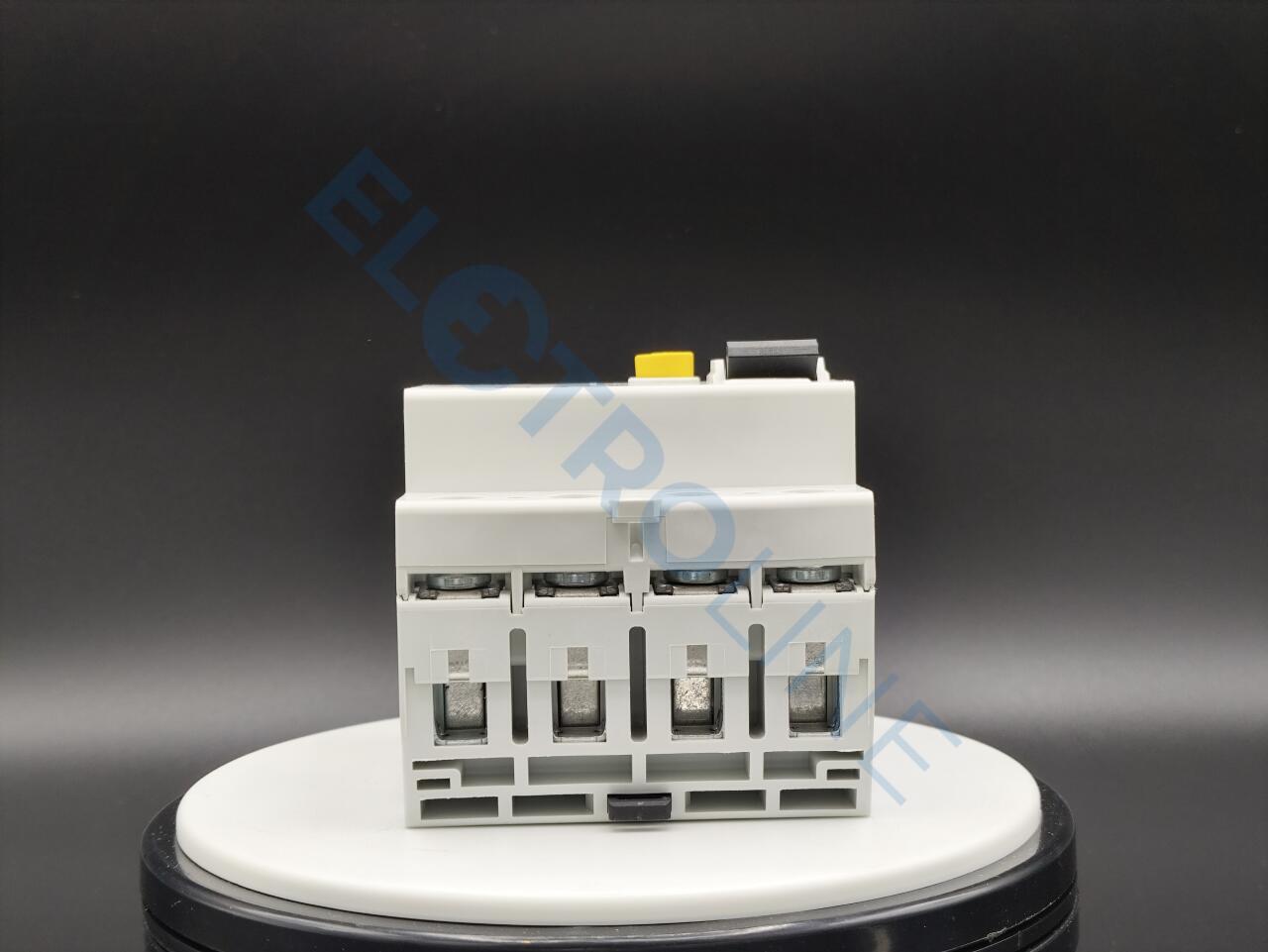

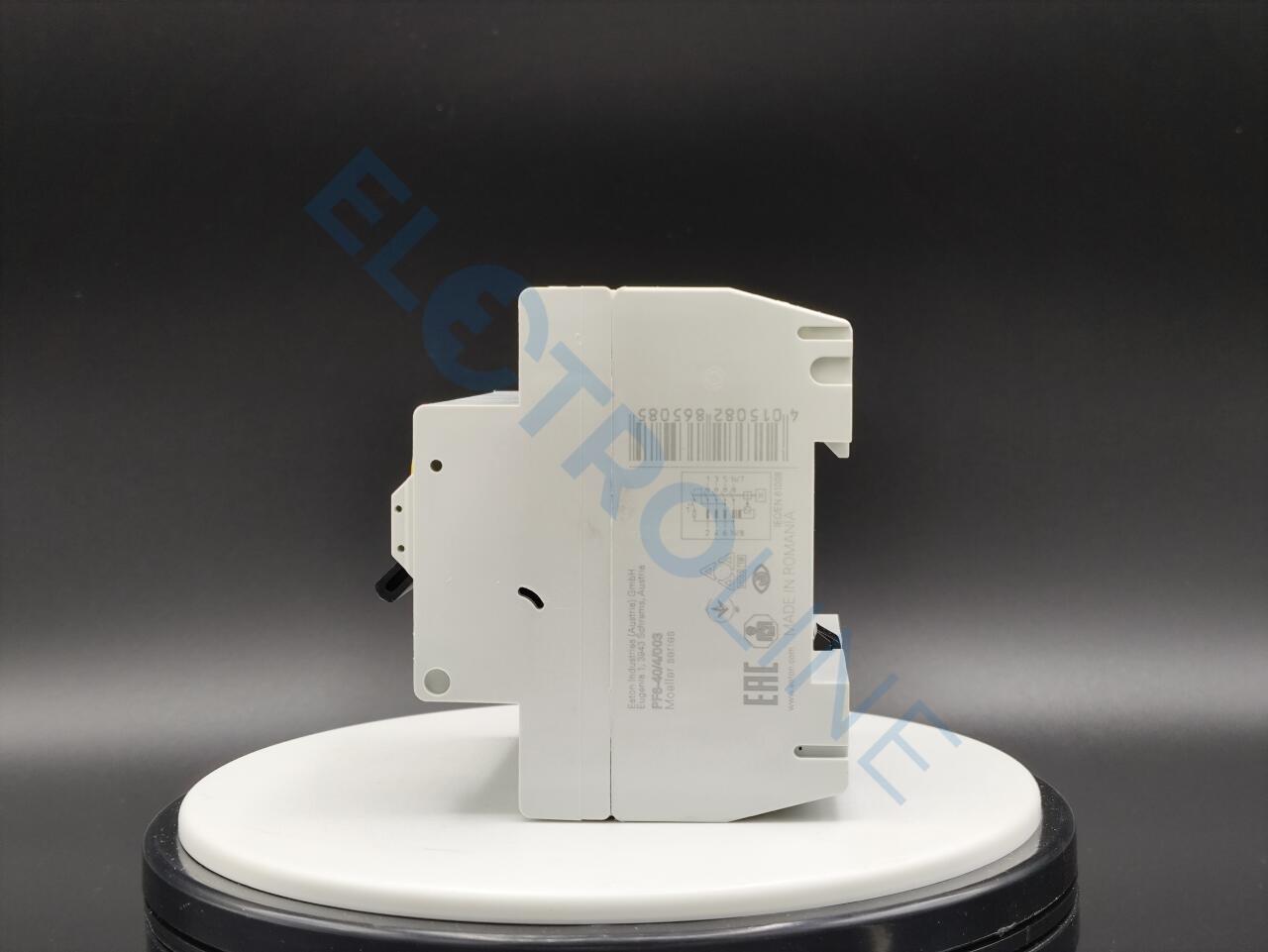

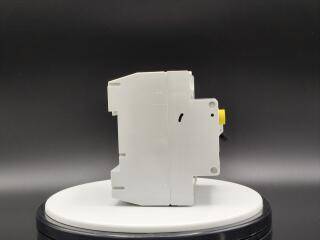

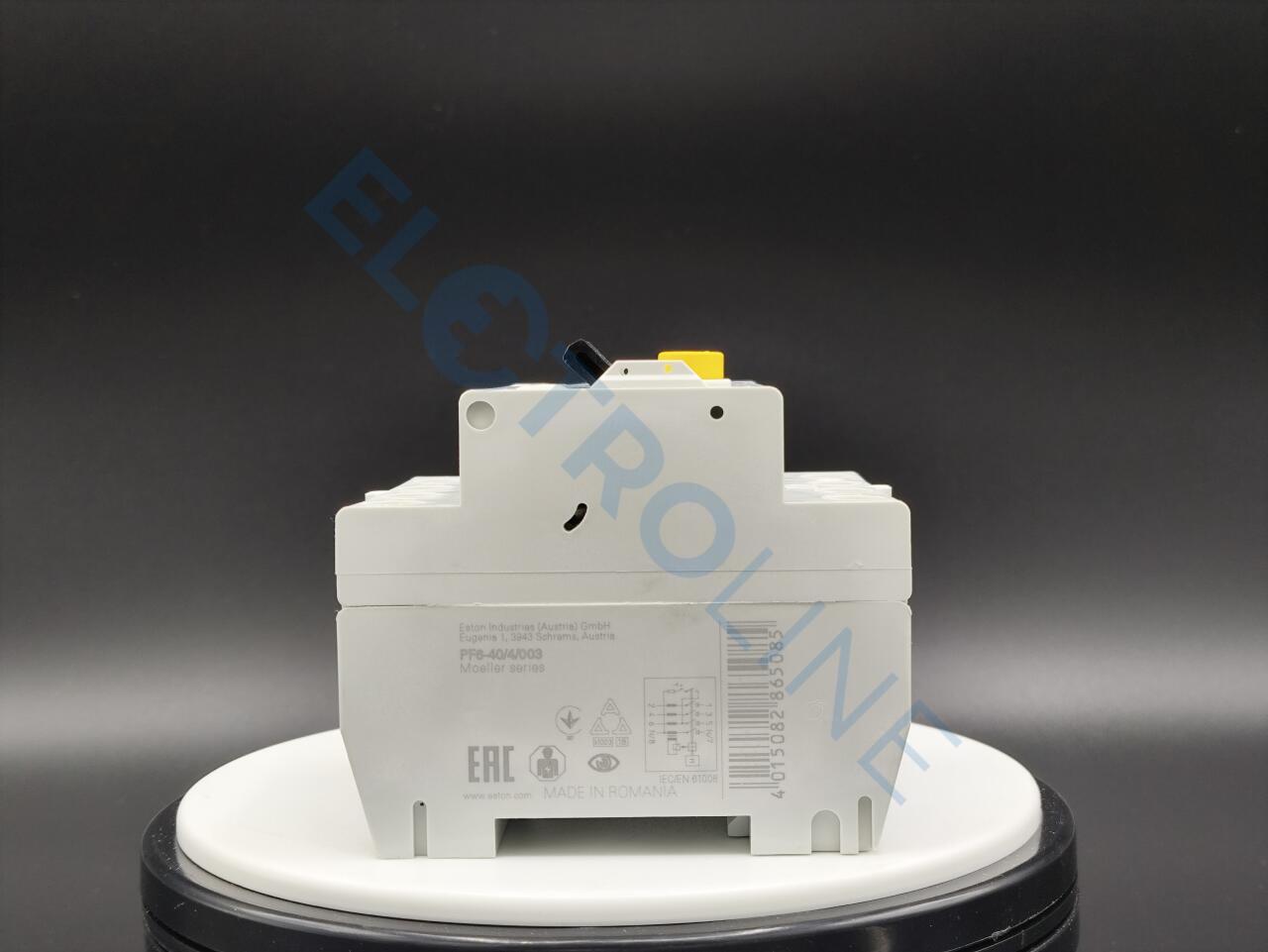

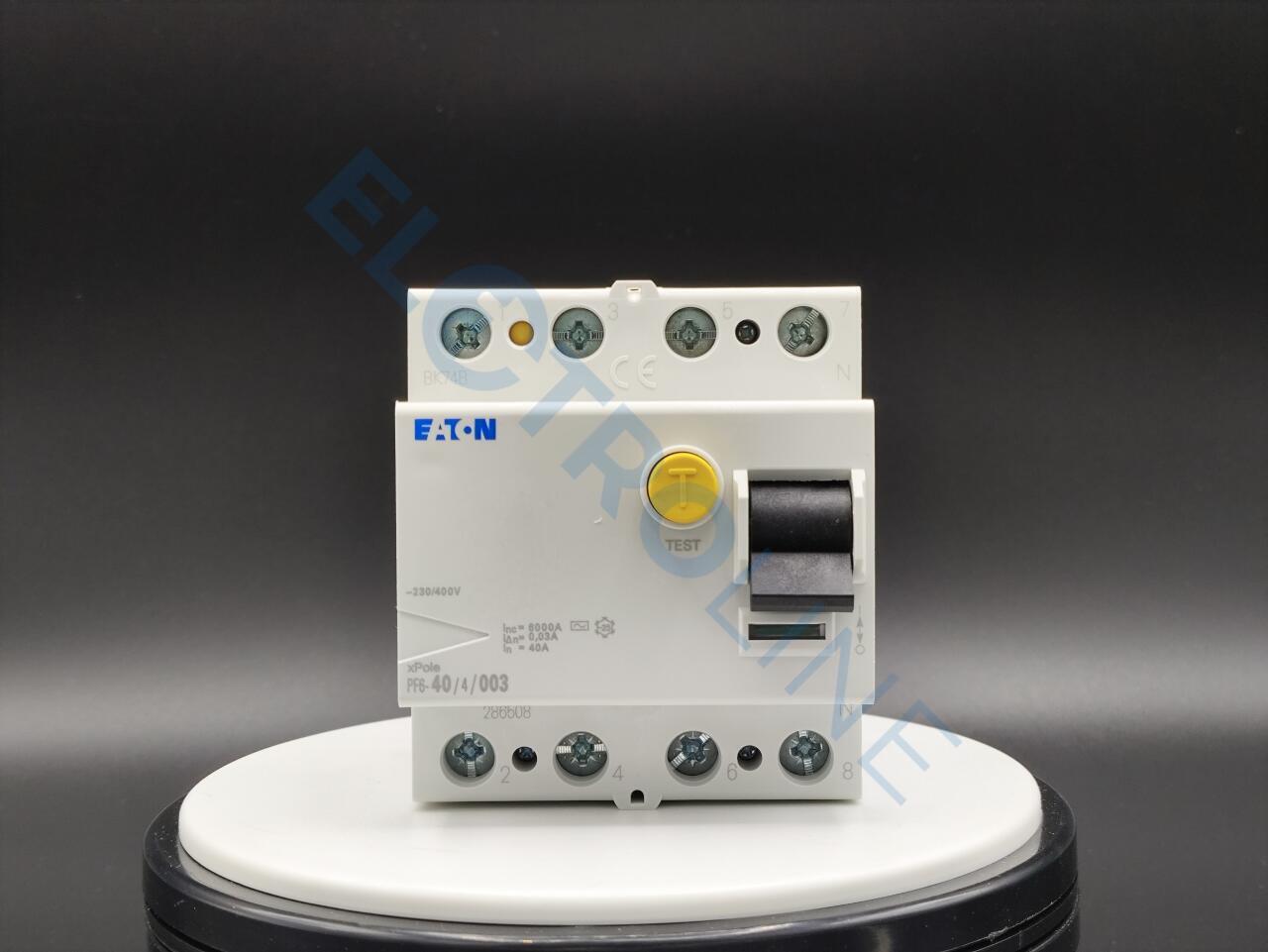

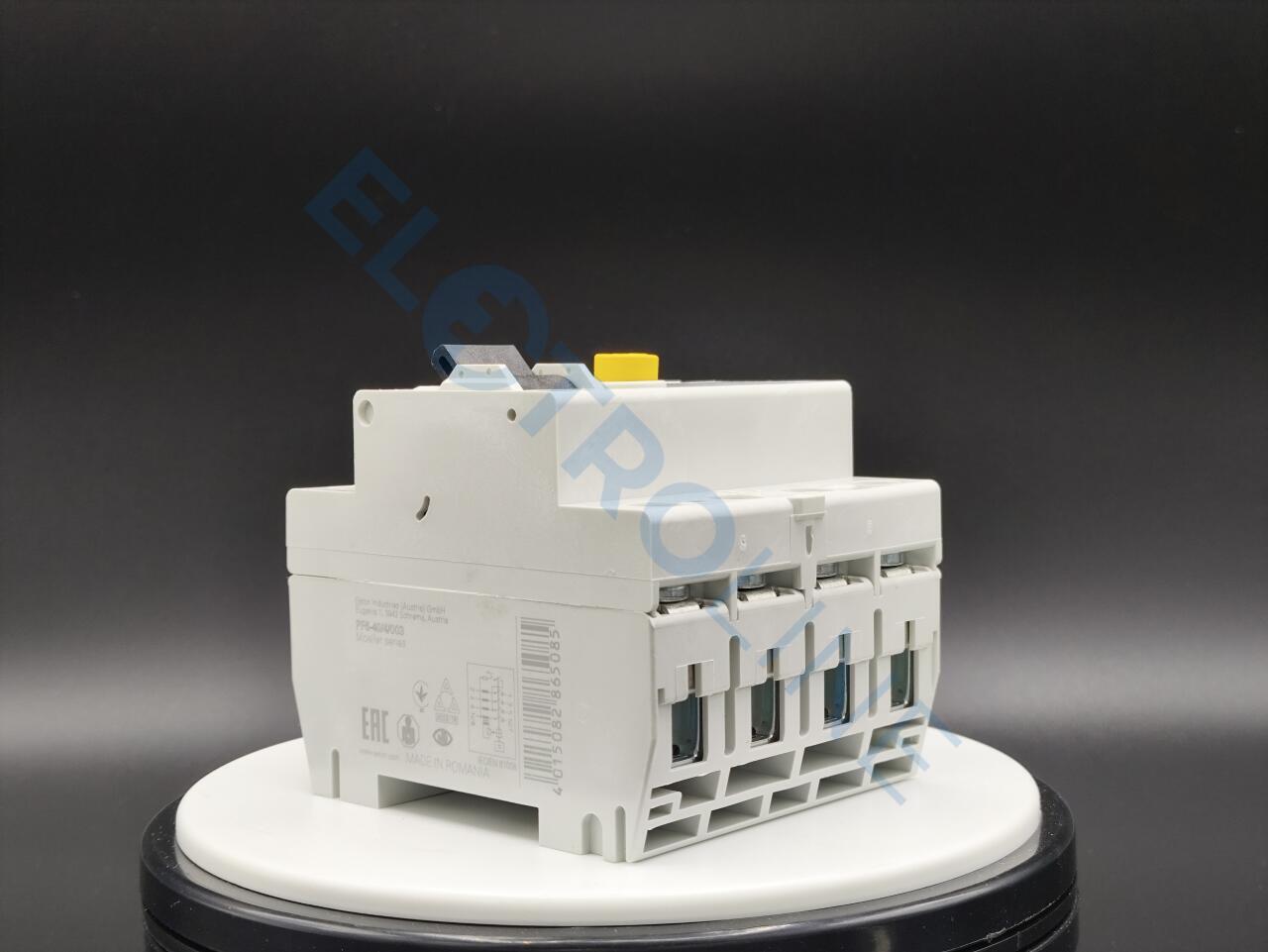

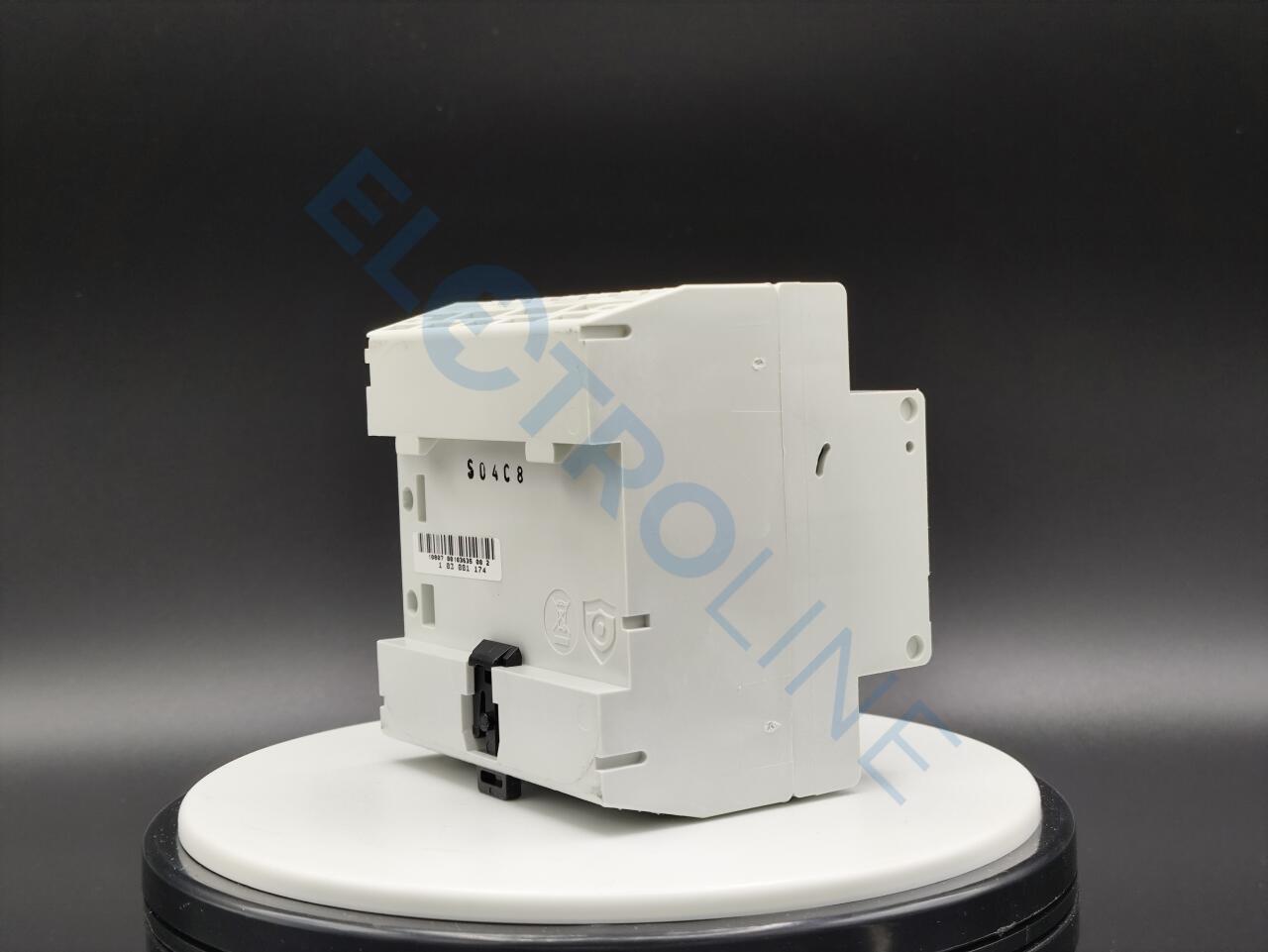

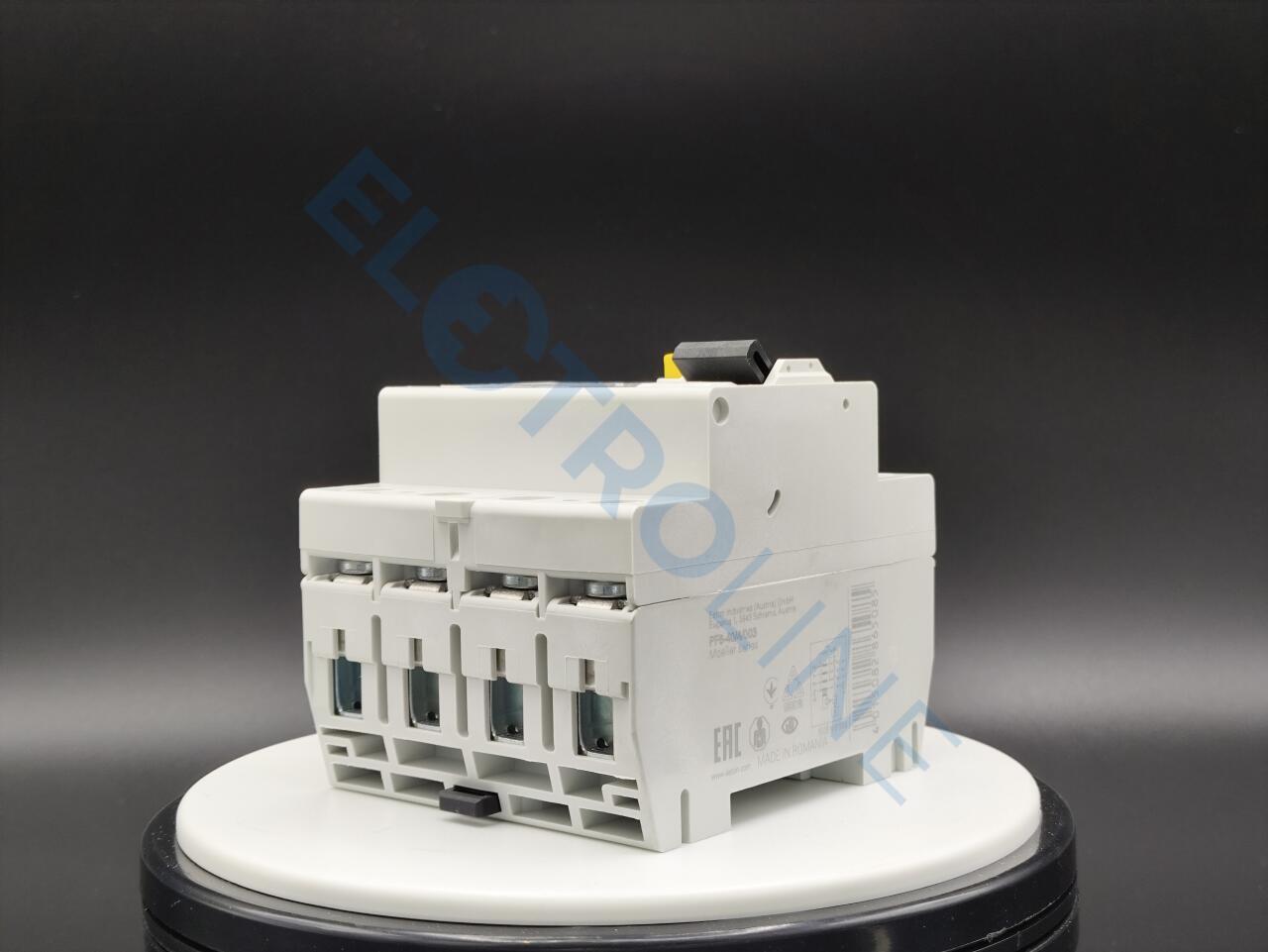

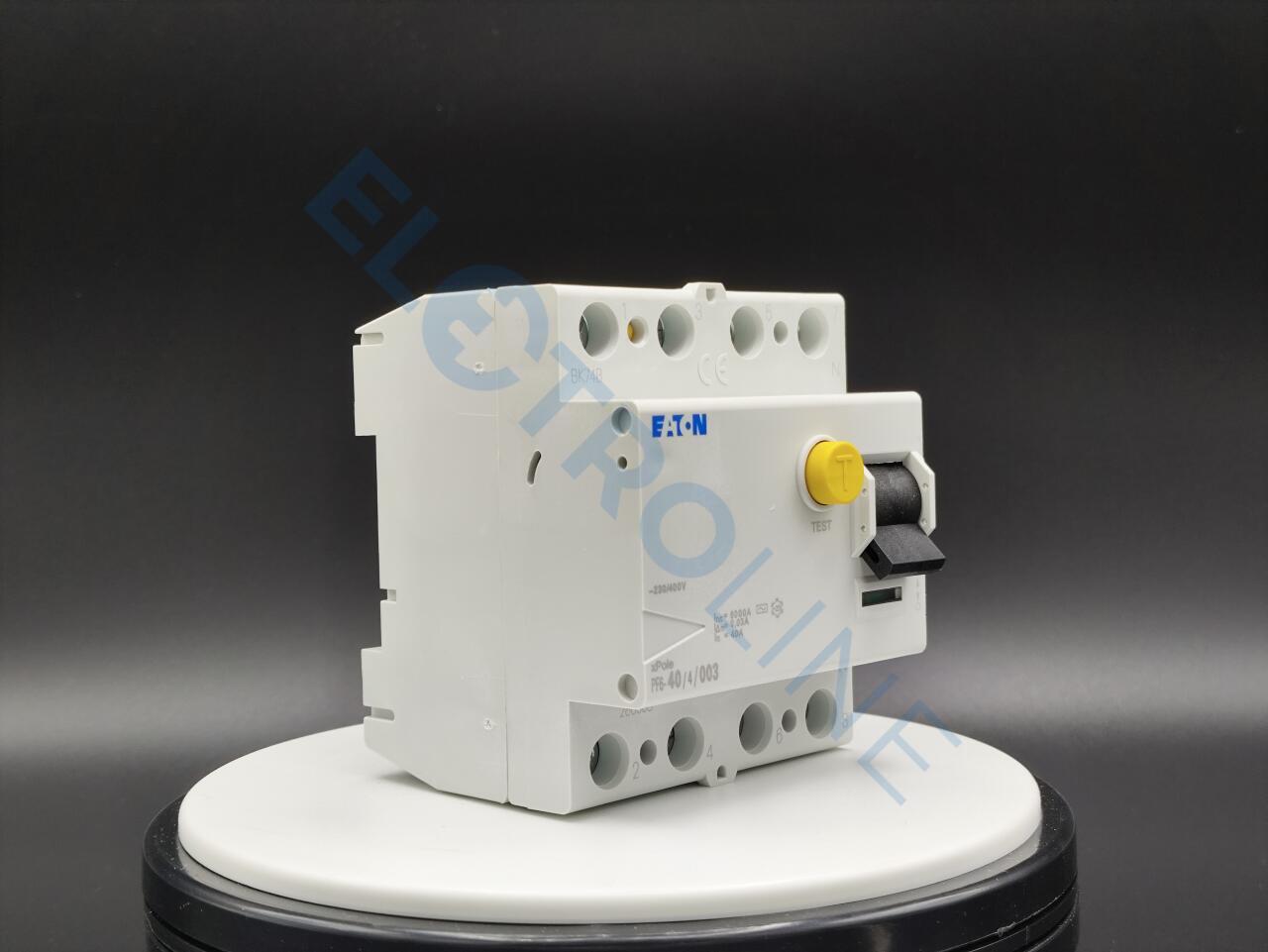

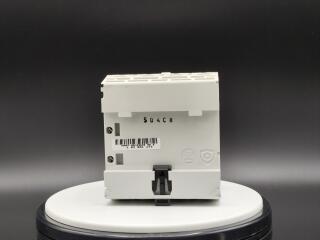

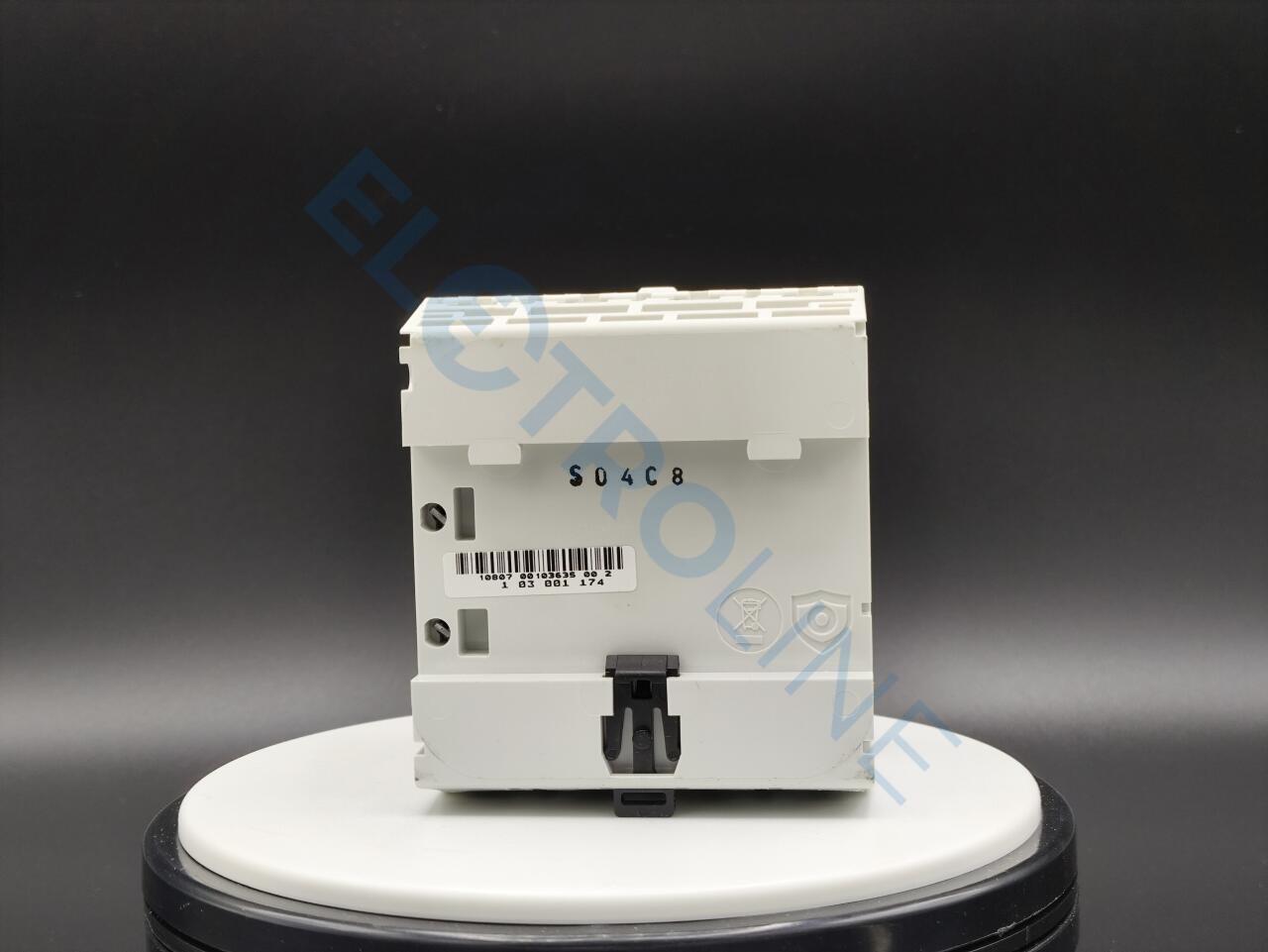

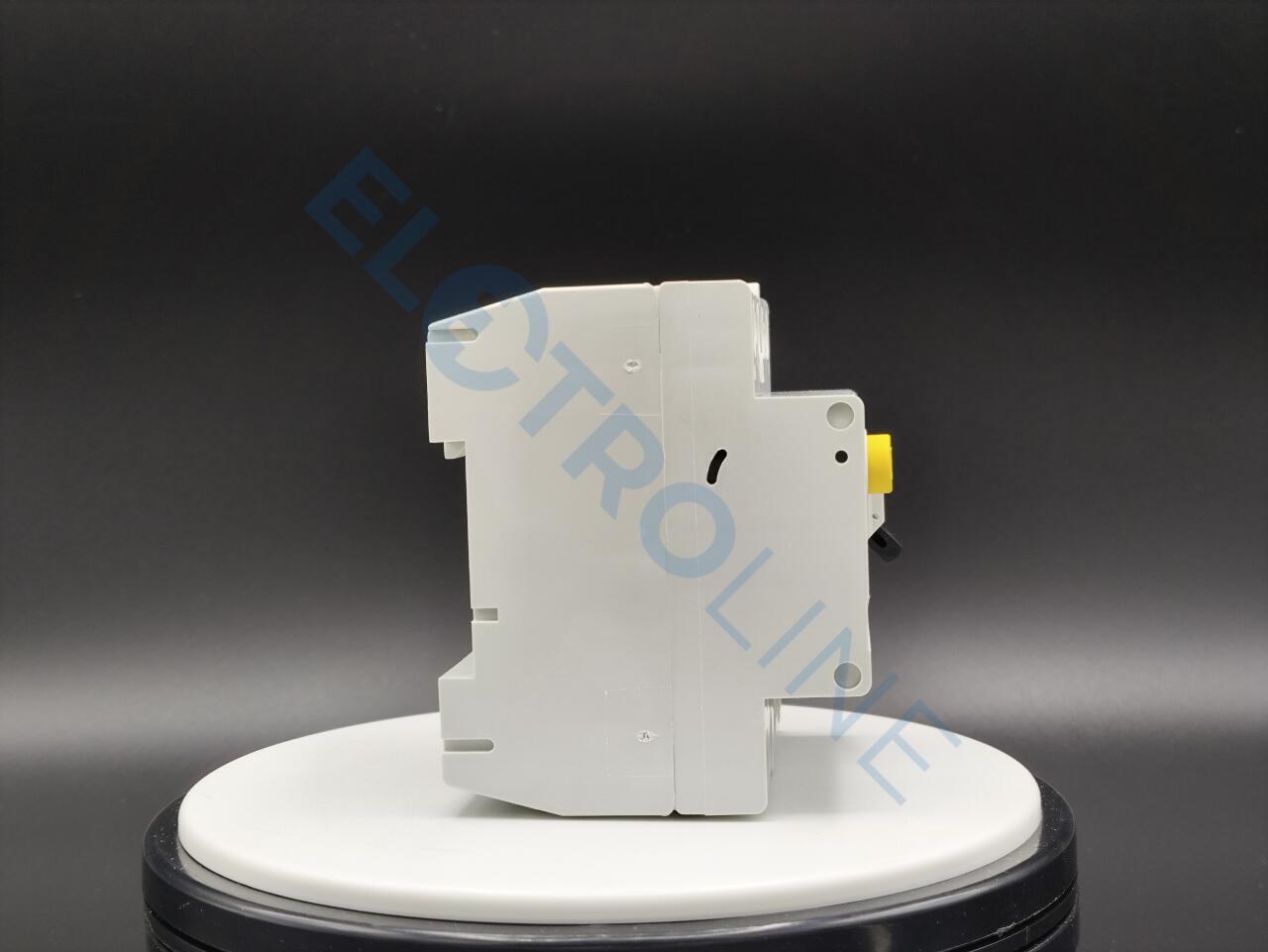

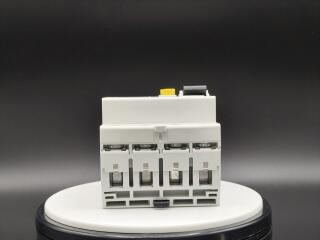

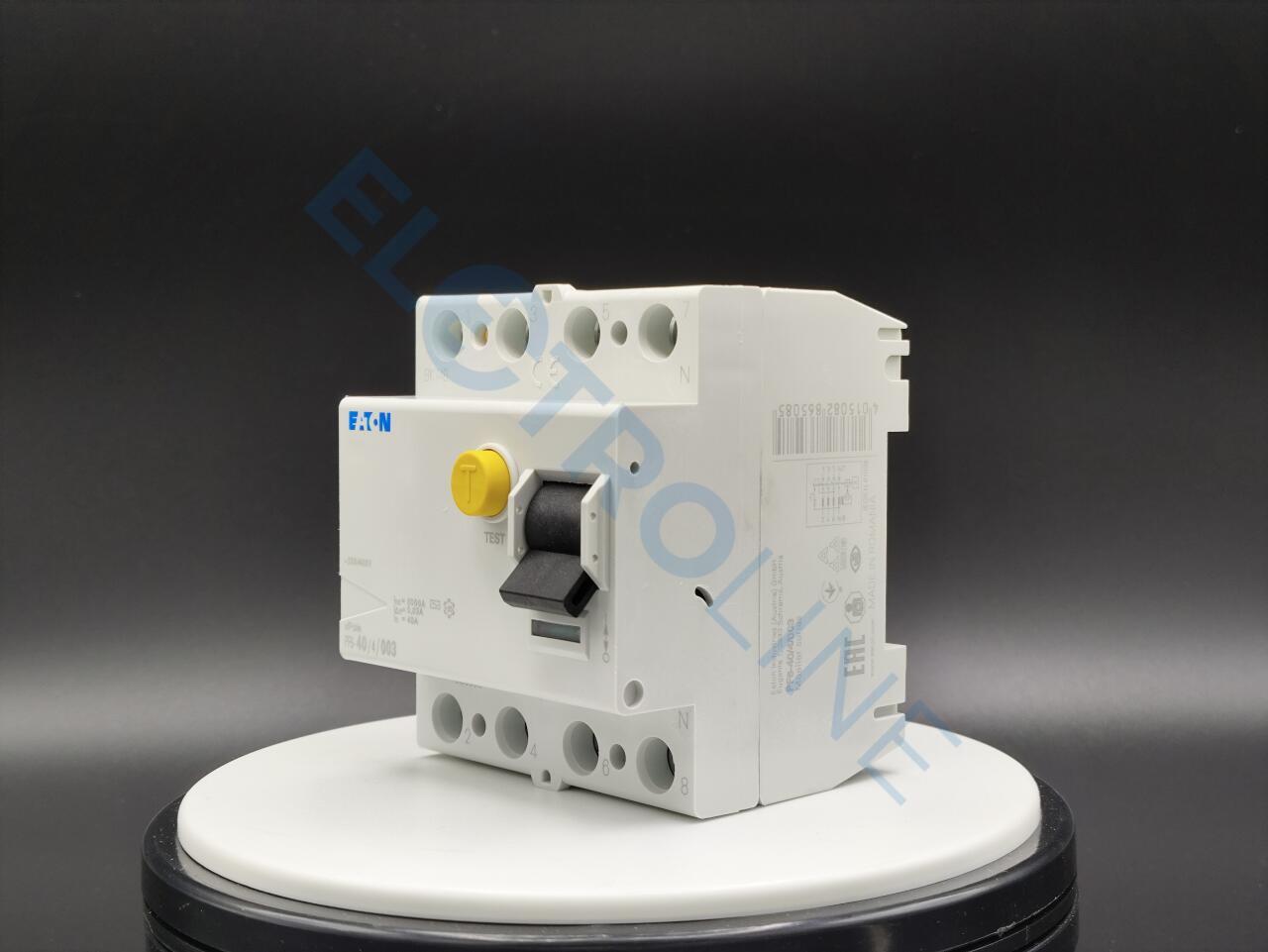

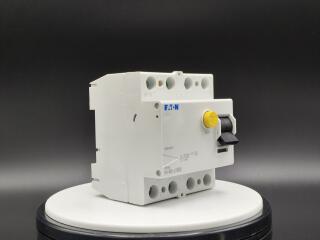

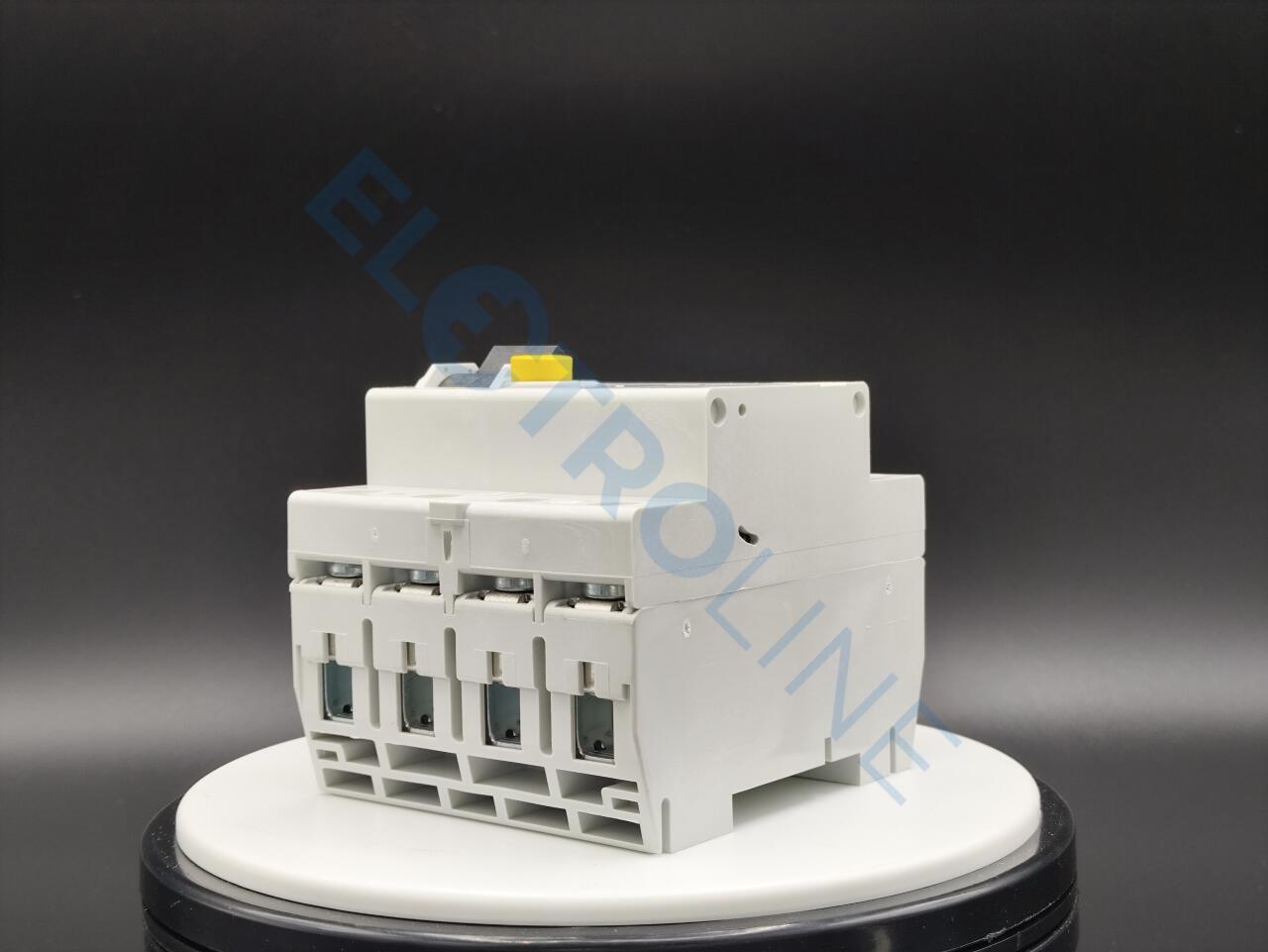

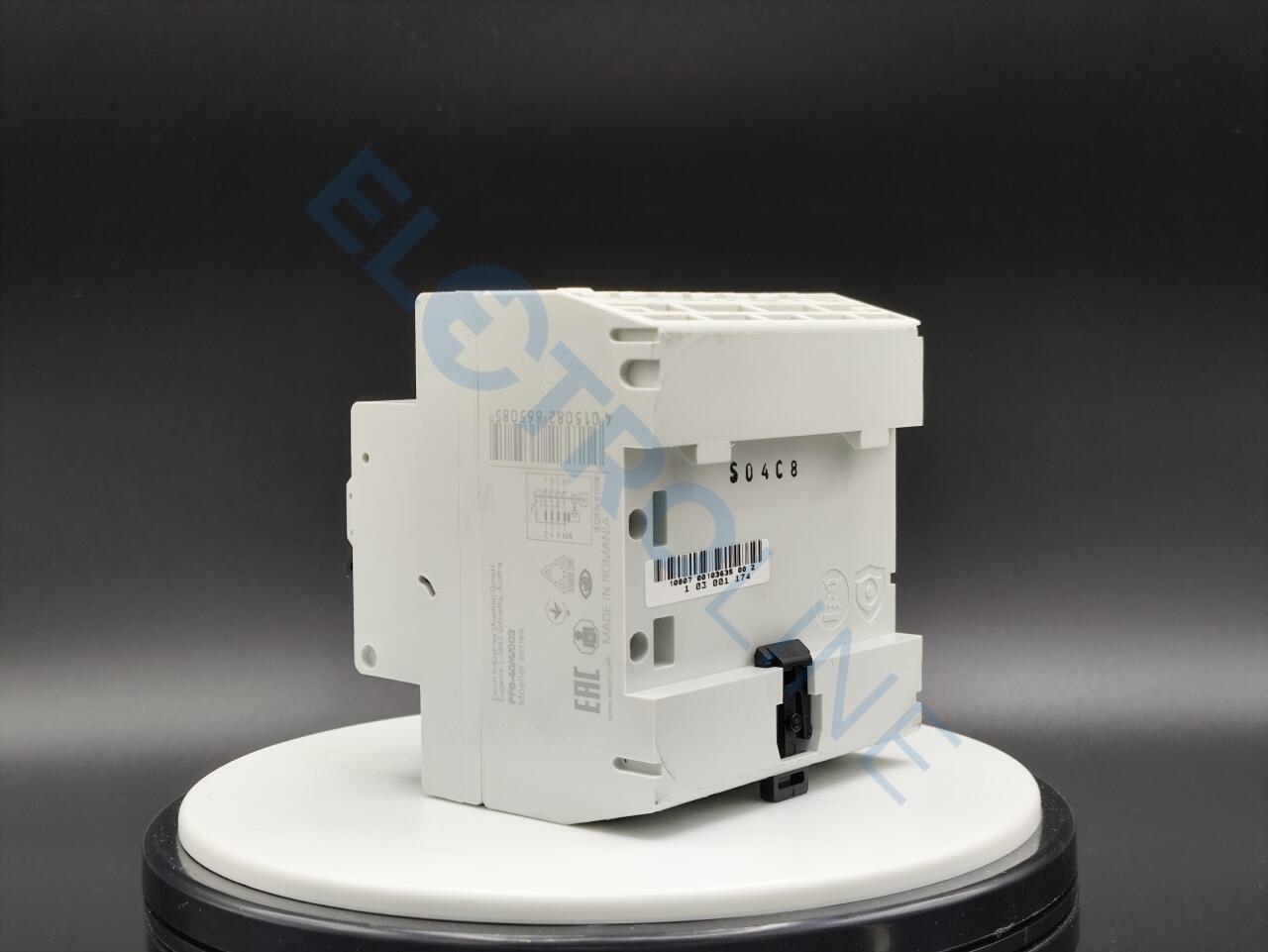

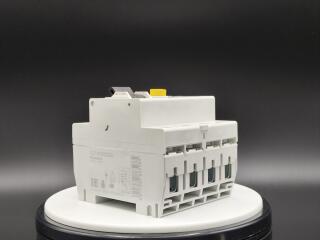

На этой странице вы можете приобрести Eaton Устр-во защитного отключения 40/0,03А (АС), 4 полюса, устойчивость к импульсному току 250А, устойчивость к КЗ 6 кА (артикул: 0000286508). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.
Для покупки модели PF6-40/4/003 просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
