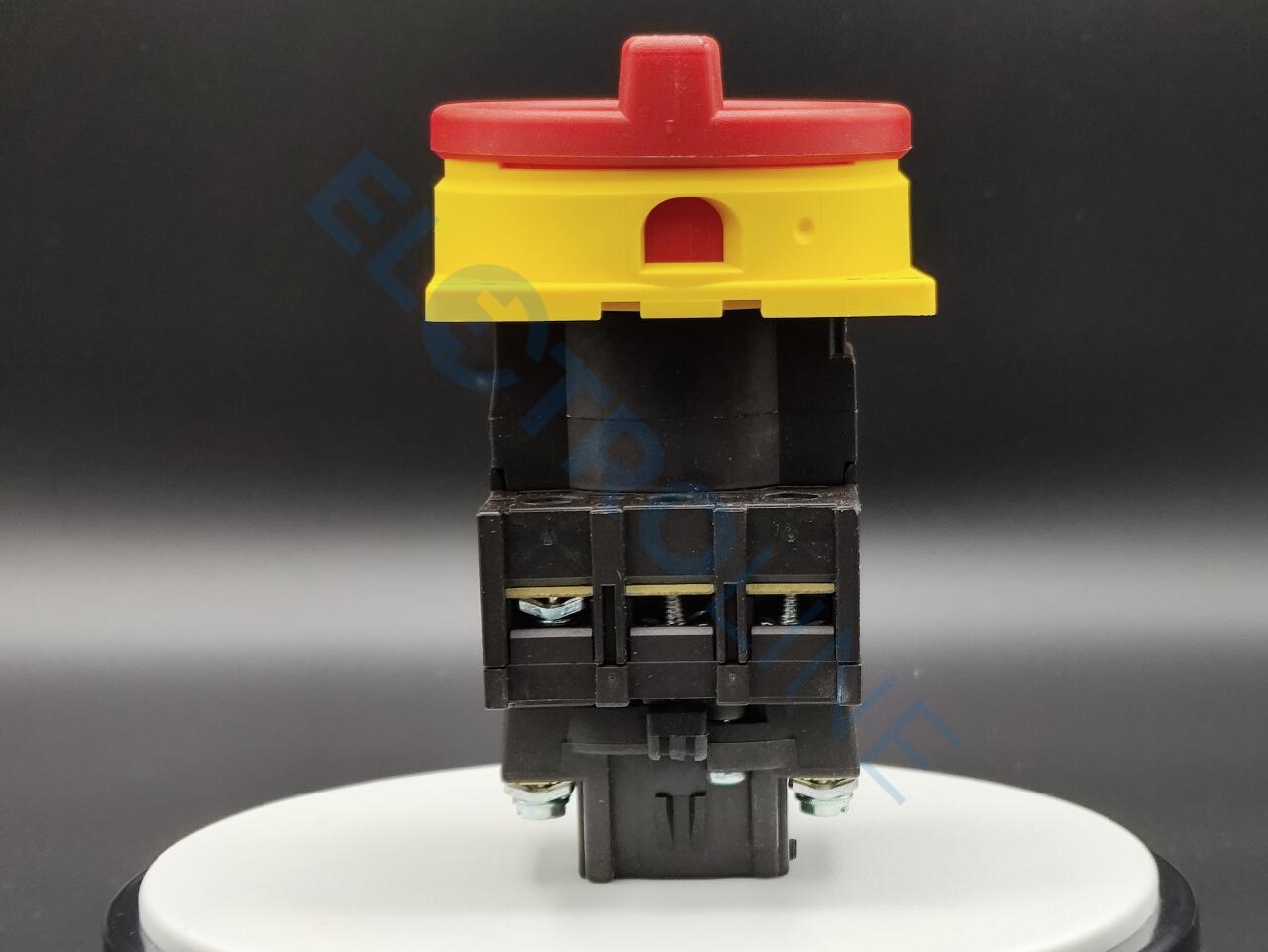

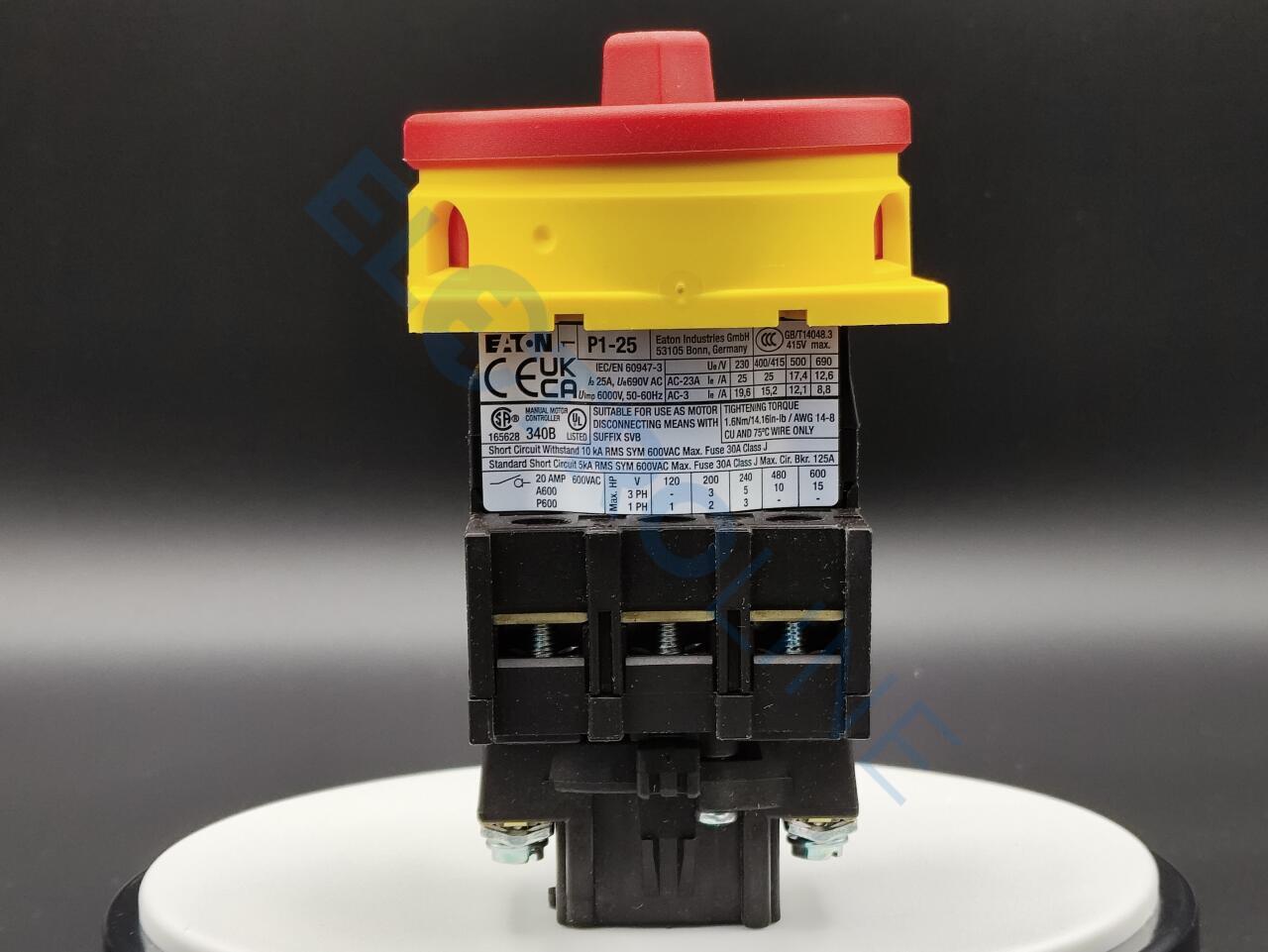

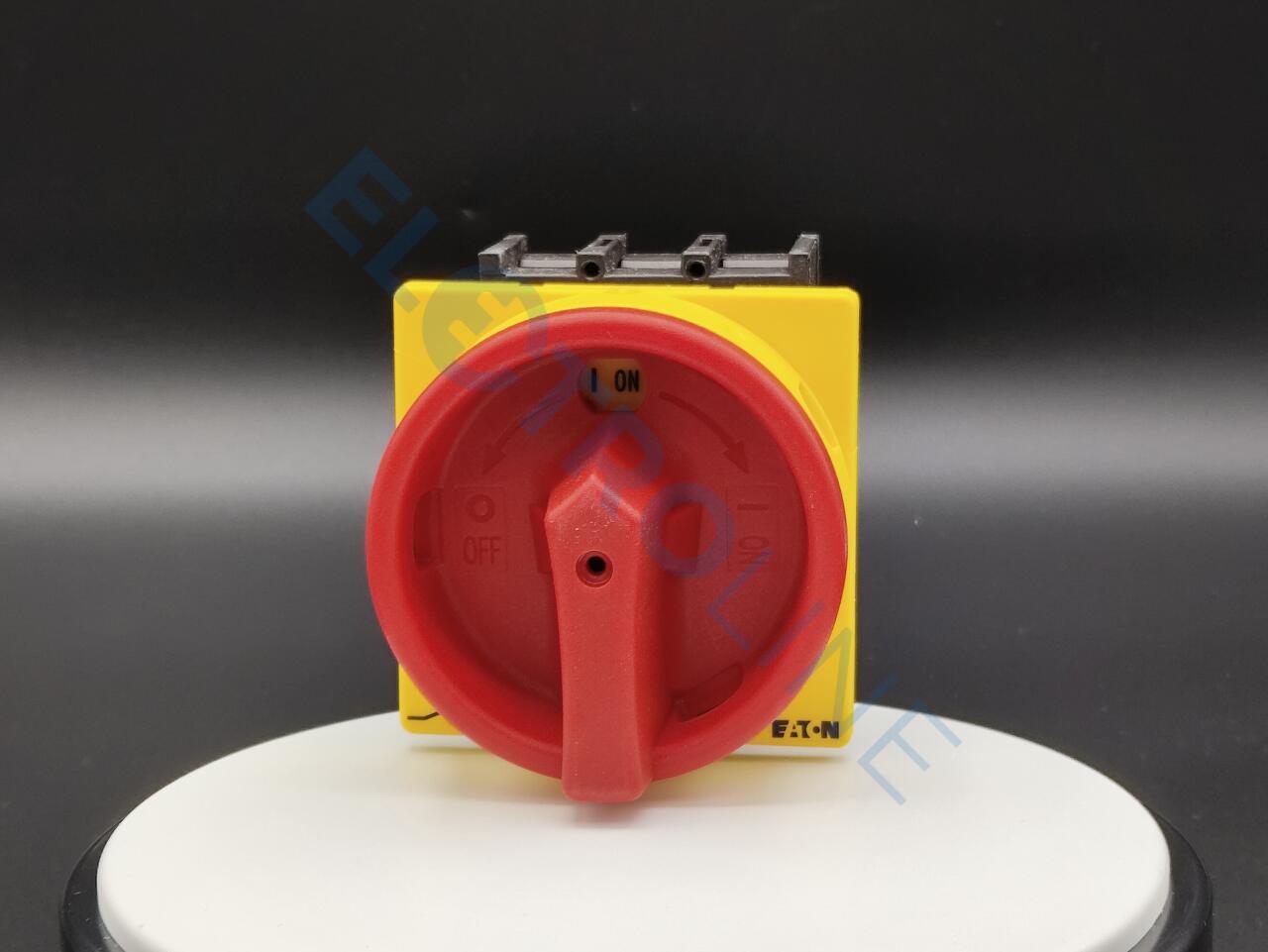

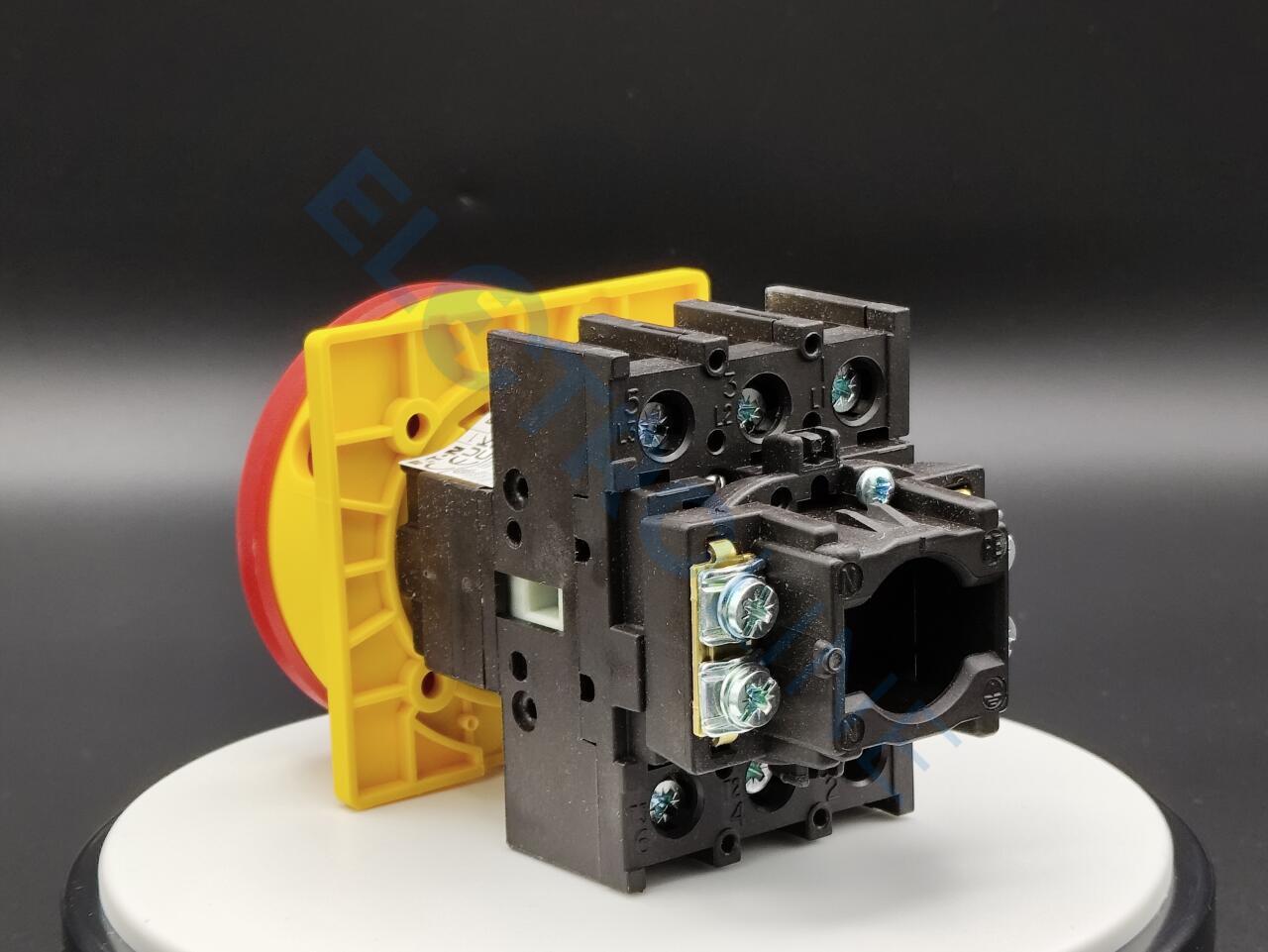

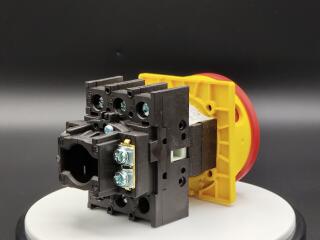

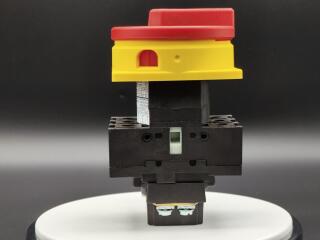

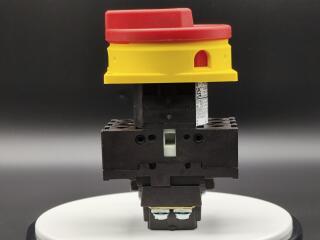

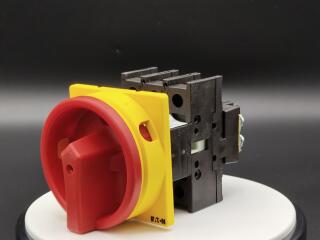

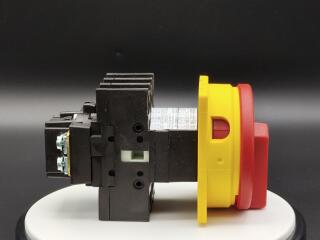

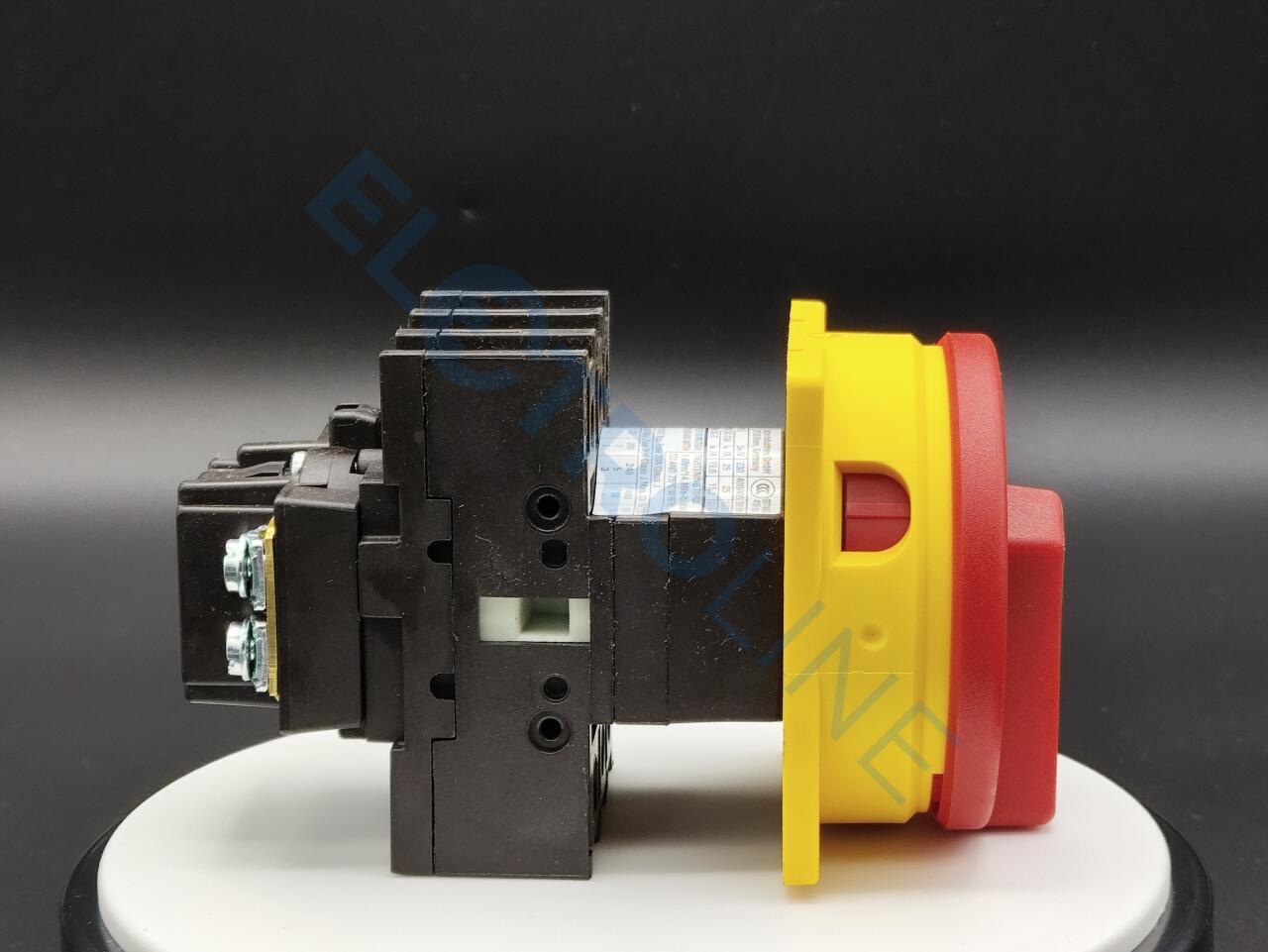

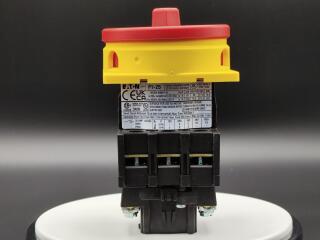

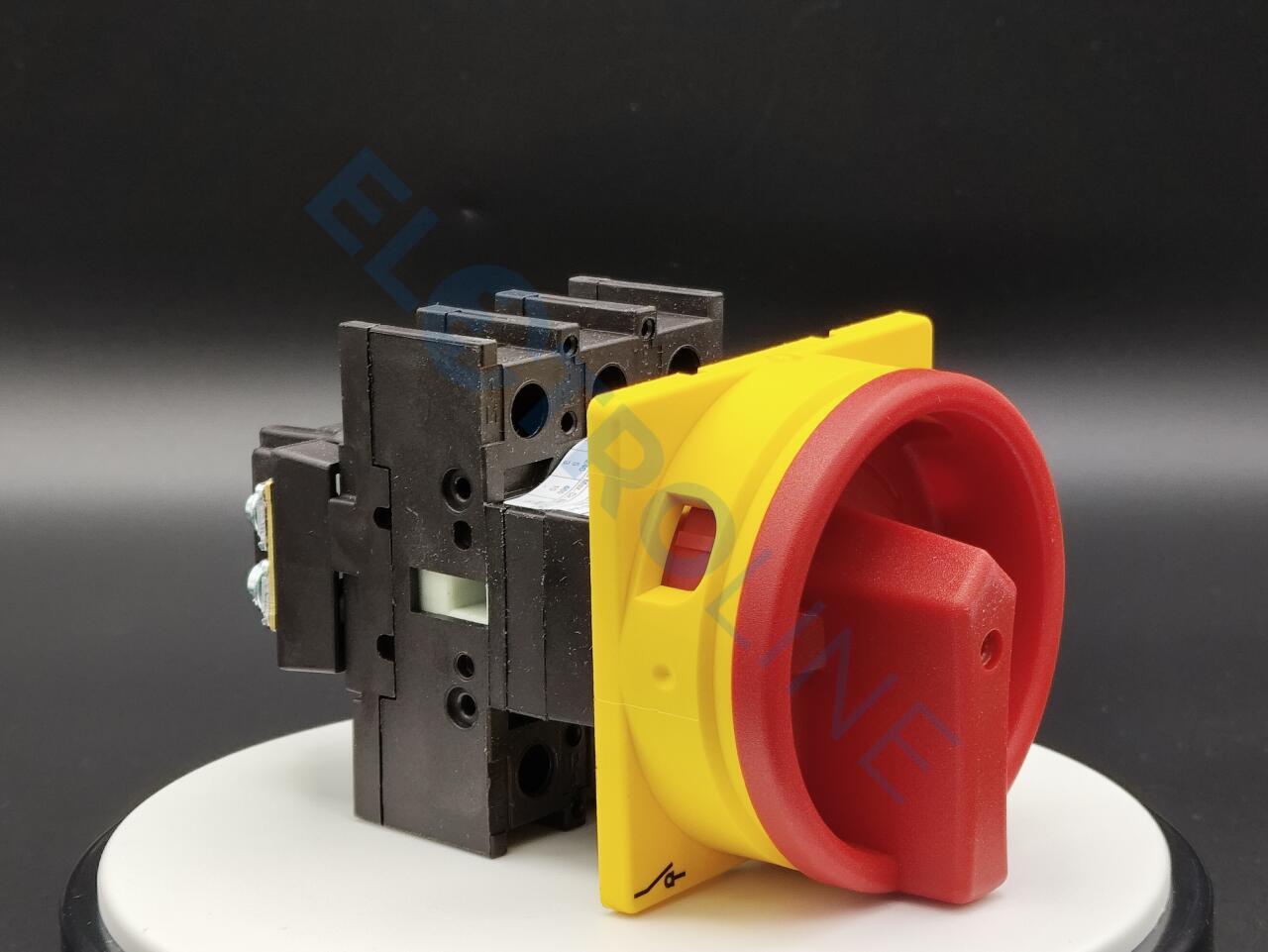

P1-25/EA/SVB - Главный выключатель 3P 25A , красно-желтая ручка , запираемый , переднее крепление | Electroline

P1-25/EA/SVBГлавный выключатель 3P 25A , красно-желтая ручка , запираемый , переднее крепление

Артикул:0000041097

Бренд:Eaton

4 087,5руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.22 кг.

Наличие

P1-25/EA/SVB

100 шт.

Склад 1

Основные характеристики

Бренд:

Eaton

Модель:

P1-25/EA/SVB

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Кулачковые переключатели P и аксессуары

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

6.Размеры

1. Программа поставок

Ассортимент	Главные выключателиСервисные выключателиРемонтные выключатели
Идентификатор типа	P1
Функция останова	Функция аварийного выключения
	с красной поворотной ручкой и с желтым храповым венцом
Информация о комплекте поставки	Возможна дополнительная установка вспомогательного контакта или нулевого провода.
Количество полюсов	3-полюсн.
Цепи вспомогательного тока
	0 Замыкающие контакты
	0 Размыкающие контакты
Возможность блокировки	запираемый в положении 0
Класс защиты	спереди IP65
Конструктивное исполнение	Монтаж

графические условные обозначения
Функция
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]
400 В [P]	11 кВт
измеренный ток длительной нагрузки [Iu]	25 A
Указания по измеренному току длительной нагрузки Iu	Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, ULСиловые разъединители согласно IEC/EN 60947-3NEMA12
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут	-25 - +50 °C
Температура окружающей средыв капсульном корпусе	-25 - +40 °C
Категория перенапряжения / степень загрязнения	III/3
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Удароустойчивость	15 g
установочное положение	любая
Контакты
Количество полюсов	3-полюсн.
Механические размерыЦепи вспомогательного тока	0 Замыкающие контакты
Механические размерыЦепи вспомогательного тока	0 Размыкающие контакты
электрические параметрыНоминальное напряжение [Ue]	690 В перем. тока
электрические параметрыизмеренный ток длительной нагрузки [Iu]	25 A
электрические параметрыУказания по измеренному току длительной нагрузки Iu	Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 25 % ED (продолжительность включения)	2 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 40 % ED (продолжительность включения)	1.6 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 60 % ED (продолжительность включения)	1.3 x Ie
стойкость к коротким замыканиямПредохранитель	25 A gG/gL
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [Icw]	640 Aeff
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw	1-секундный ток
Условный ток короткого замыкания [Iq]	50 кА
Коммутационная способность
Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3	240 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3230 В	190 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3400/415 В	150 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3500 В	170 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3690 В	150 A
Безопасное разъединение согласно EN 61140между контактами	440 В перем. тока
Безопасное разъединение согласно EN 61140Электрические тепловые потери на контакт при Ie	1.1 W
Механический срок службы [Переключения]	> 0.3 x 106
максимальная частота коммутаций [Переключения/ч]	1200
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]220 B 230 B [P]	5.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]400 B 415 B [P]	7.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]500 В [P]	7.5 кВт
Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]690 В [P]	7.5 кВт
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя230 В [Ie]	19.6 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя400 В 415 В [Ie]	15.2 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя500 В [Ie]	12.1 A
Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя690 В [Ie]	8.8 A
Переменное напряжение AC-21AРасчетный рабочий ток силового выключателя440 В [Ie]	25 A
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]230 В [P]	5.5 кВт
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]400 B 415 B [P]	11 кВт
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]500 В [P]	11 кВт
Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]690 В [P]	11 кВт
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя230 В [Ie]	25 A
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя400 B 415 B [Ie]	25 A
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя500 В [Ie]	17.4 A
Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя690 В [Ie]	12.6 A
постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсРасчетный рабочий ток [Ie]	25 A
постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсНапряжение на контакт, соединенный последовательно	60 В
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс24 ВРасчетный рабочий ток [Ie]	25 A
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс24 ВКонтакты	1 Количество
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс48 ВРасчетный рабочий ток [Ie]	25 A
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс48 ВКонтакты	2 Количество
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс60 ВРасчетный рабочий ток [Ie]	25 A
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс60 ВКонтакты	2 Количество
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс120 ВРасчетный рабочий ток [Ie]	12 A
постоянное напряжениеDC-23A, моторный выключательЛ/П = 15 мс120 ВКонтакты	3 Количество
Надёжность управляющей системы при 24 В пост. тока, 10 мА [Частота отказов]	< 10-5,< 1 отказа на 100 000 операций переключения HF
Поперечные сечения соединения
одно- или многожильные	1 x (1,5 - 6)2 x (1,5 - 6) мм2
тонкопроволочный с оконечной муфтой согласно DIN 46228	1 x (1 - 4)2 x (1 - 4) мм2
Соединительный винт	M4
Момент затяжки соединительного винта	1.6 Нм
Параметры техники безопасности
указания	Значения B10d в соответствии с EN ISO 13849-1, таблица C1
Опробованные рабочие характеристики
КонтактыНоминальное напряжение [Ue]	600 В перем. тока
КонтактыИзмеренный ток длительной нагрузки макс.Цепи главного токаОбщее применение	20 A
КонтактыИзмеренный ток длительной нагрузки макс.Цепи вспомогательного токаОбщее применение [IU]	10 A
КонтактыИзмеренный ток длительной нагрузки макс.Цепи вспомогательного токаПилотный режим	A 600P 600
Коммутационная способностьмаксимальная мощность двигателяоднофазный120 В перем. тока	1 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный200 В переменного тока	2 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный240 В переменного тока	3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В переменного тока	3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.240 В переменного тока	5 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.480 В переменного тока	10 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.600 В переменного тока	15 л.с.
Short Circuit Current RatingОсновная номинальная характеристика	5 кА
Short Circuit Current RatingМакс. предохранитель	110 A
Short Circuit Current RatingНоминал короткого замыкания	10 кА
Short Circuit Current RatingМакс. предохранитель	50, Class J A
Поперечные сечения соединения одно- или тонкопроволочный с оконечной муфтой	14 - 8 AWG
Поперечные сечения соединения Соединительный винт	M4
Поперечные сечения соединения Начальный пусковой момент	14.1 фунт на дюйм

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	25 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	1.1 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Устойчивость к УФ-излучению только при наличии защитной крыши.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss10.0.1-27-37-14-03 [AKF060013])
Version as main switch	Yes
Version as maintenance-/service switch	Yes
Version as safety switch	No
Version as emergency stop installation	Yes
Version as reversing switch	No
Number of switches	1
Max. rated operation voltage Ue AC	690 V
Rated operating voltage	690 - 690 V
Rated permanent current Iu	25 A
Rated permanent current at AC-23, 400 V	25 A
Rated permanent current at AC-21, 400 V	25 A
Rated operation power at AC-3, 400 V	7.5 kW
Rated short-time withstand current lcw	0.64 kA
Rated operation power at AC-23, 400 V	13 kW
Switching power at 400 V	13 kW
Conditioned rated short-circuit current Iq	80 kA
Number of poles	3
Number of auxiliary contacts as normally closed contact
Number of auxiliary contacts as normally open contact
Number of auxiliary contacts as change-over contact
Motor drive optional	No
Motor drive integrated	No
Voltage release optional	No
Device construction	Built-in device fixed built-in technique
Suitable for ground mounting	No
Suitable for front mounting 4-hole	Yes
Suitable for front mounting centre	No
Suitable for distribution board installation	No
Suitable for intermediate mounting	No
Цвет	Красный
Type of control element	Door coupling rotary drive
Interlockable	Yes
Type of electrical connection of main circuit	Screw connection
Degree of protection (IP), front side	IP65
Degree of protection (NEMA)	12

5. Апробации

Product Standards	UL 60947-4-1;CSA - C22.2 No. 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.	E36332
UL Category Control No.	NLRV
CSA File No.	12528
CSA Class No.	3211-05
North America Certification	UL listed, CSA certified
Suitable for	Branch circuits, suitable as motor disconnect
Degree of Protection	IEC: IP65; UL/CSA Type 1, 12

6. Размеры


	② Держатели ZFS-... не входят в комплект поставки③ шаблоны сверления для двери

	≦ 3 навесных замка

На этой странице вы можете приобрести Eaton Главный выключатель 3P 25A , красно-желтая ручка , запираемый , переднее крепление (артикул: 0000041097). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.

Для покупки модели P1-25/EA/SVB просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.

После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.

Преимущества
нашего магазина

Доставка по всей РФ

Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.

Лучшие цены

Мы являемся официальными дистрибьюторами и дилерами ведущих мировых брендов.

20+ лет на рынке

Мы работаем с 1998 года и поставляем только качественное оборудование.
