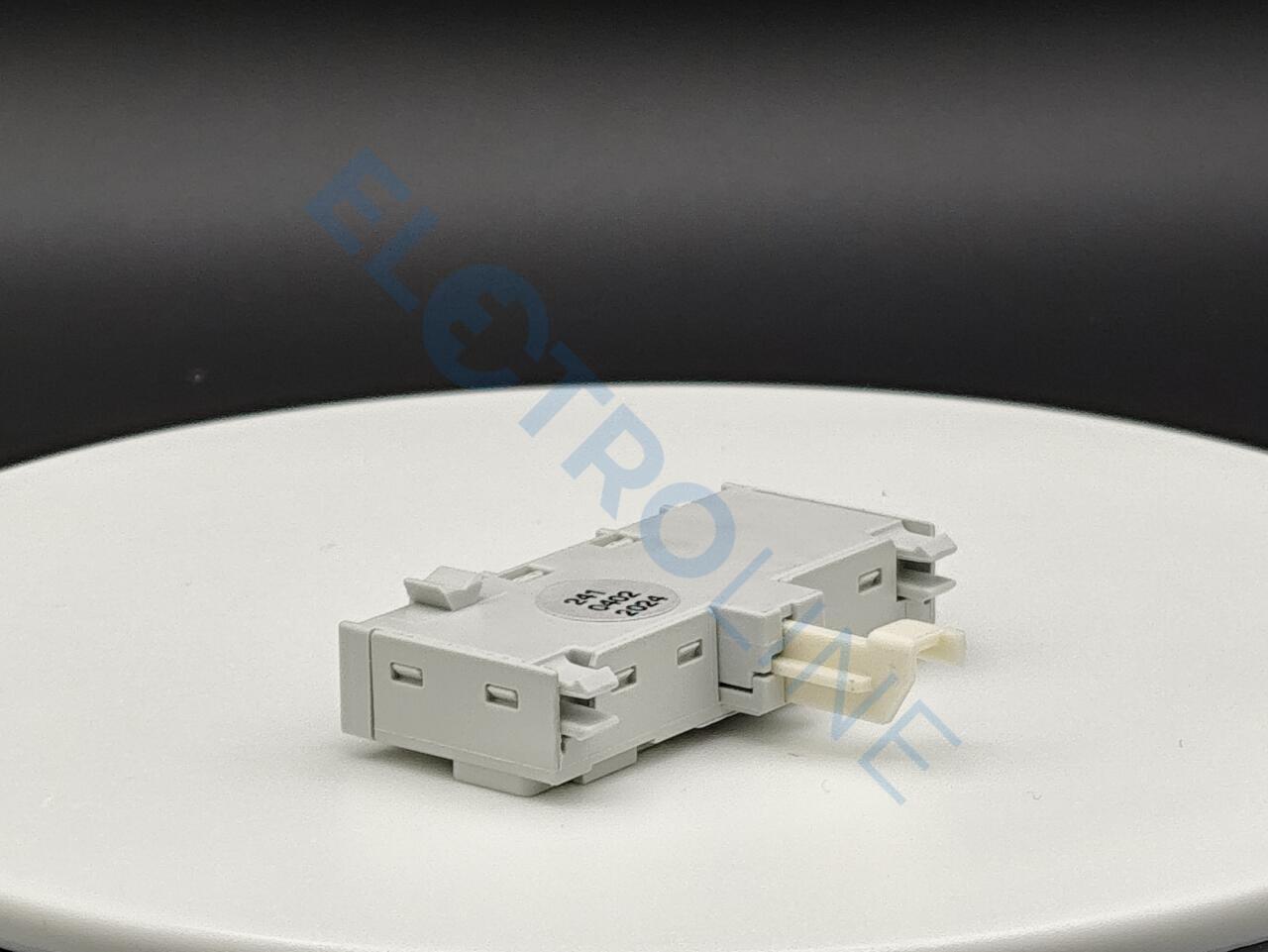

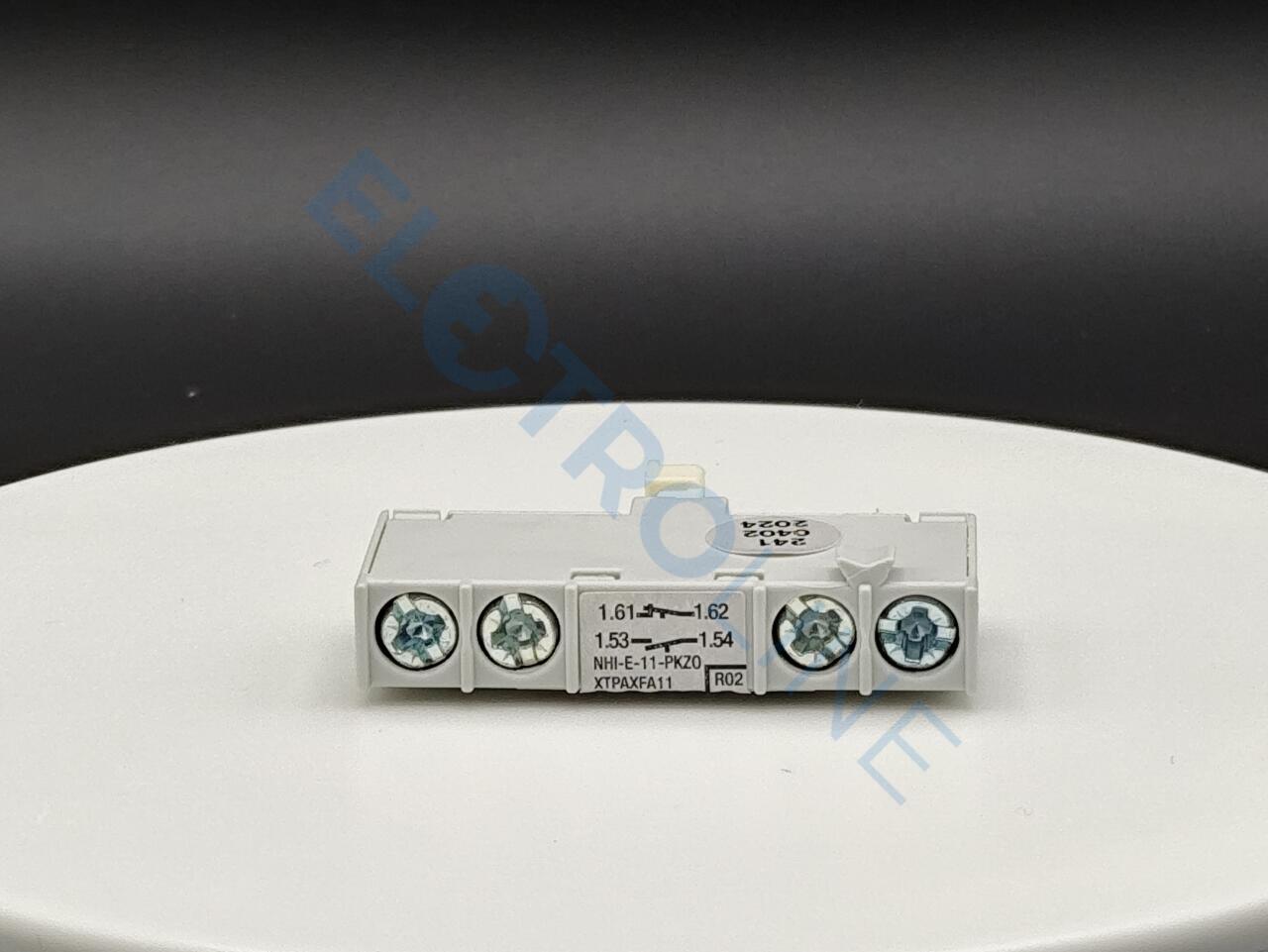

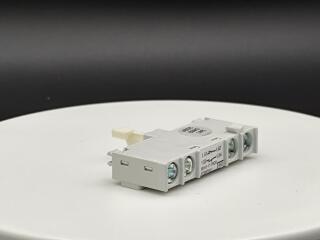

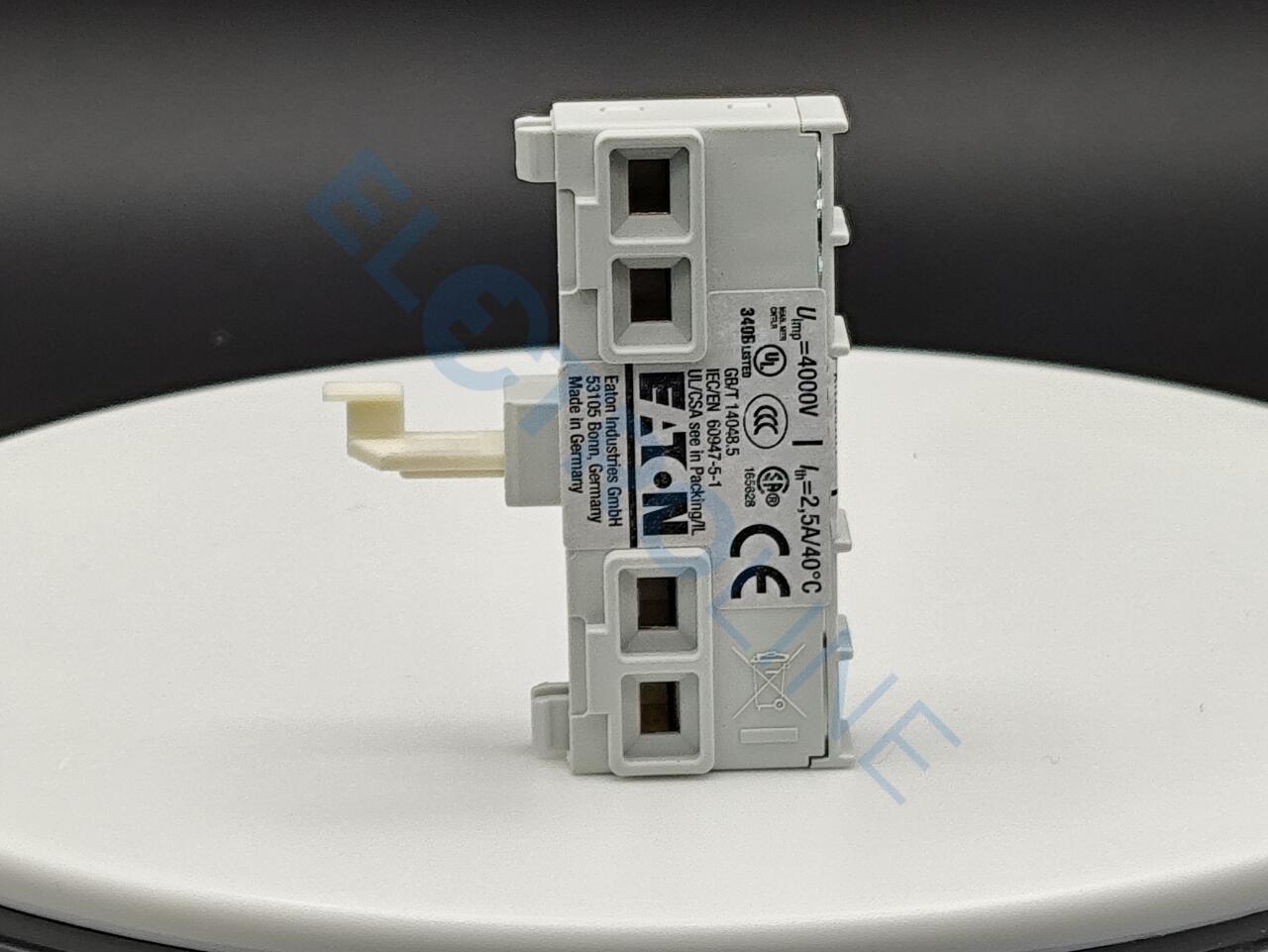

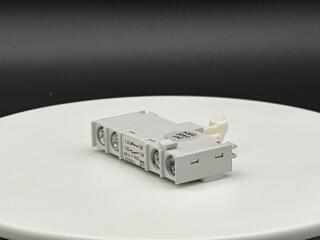

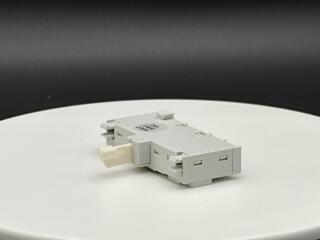

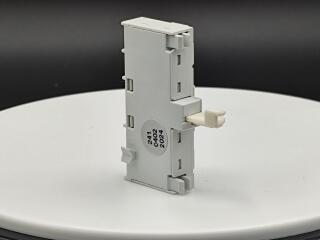

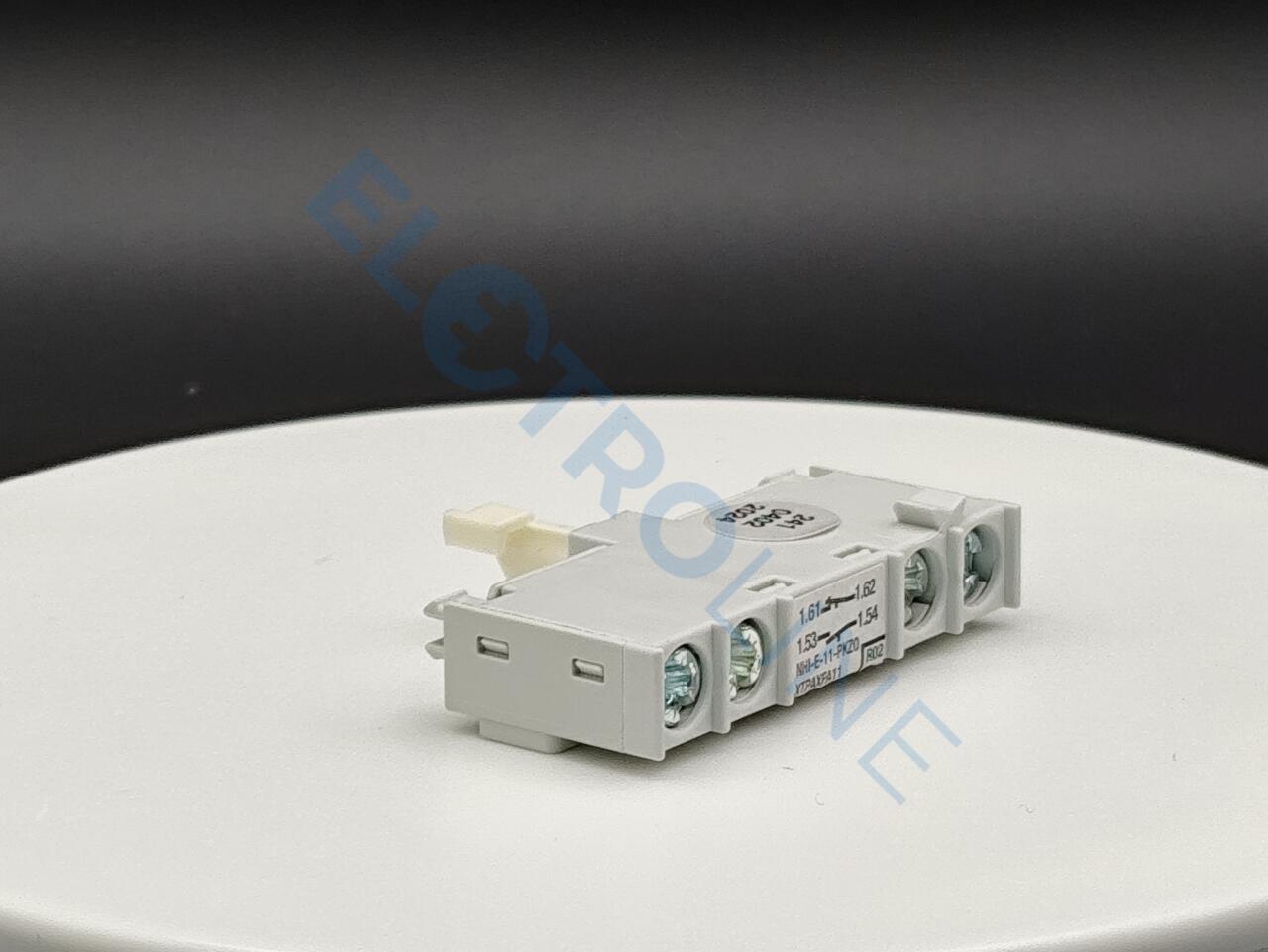

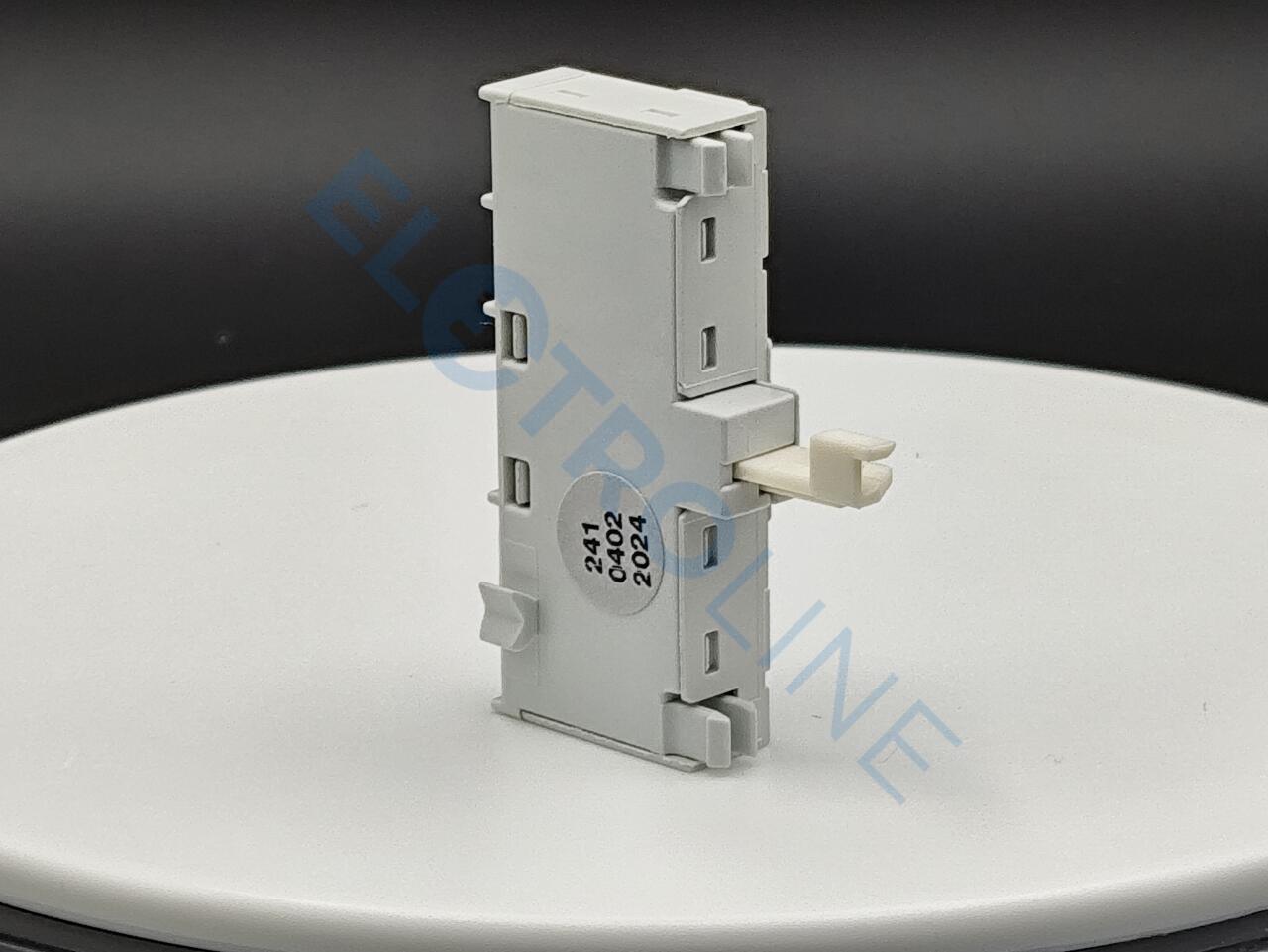

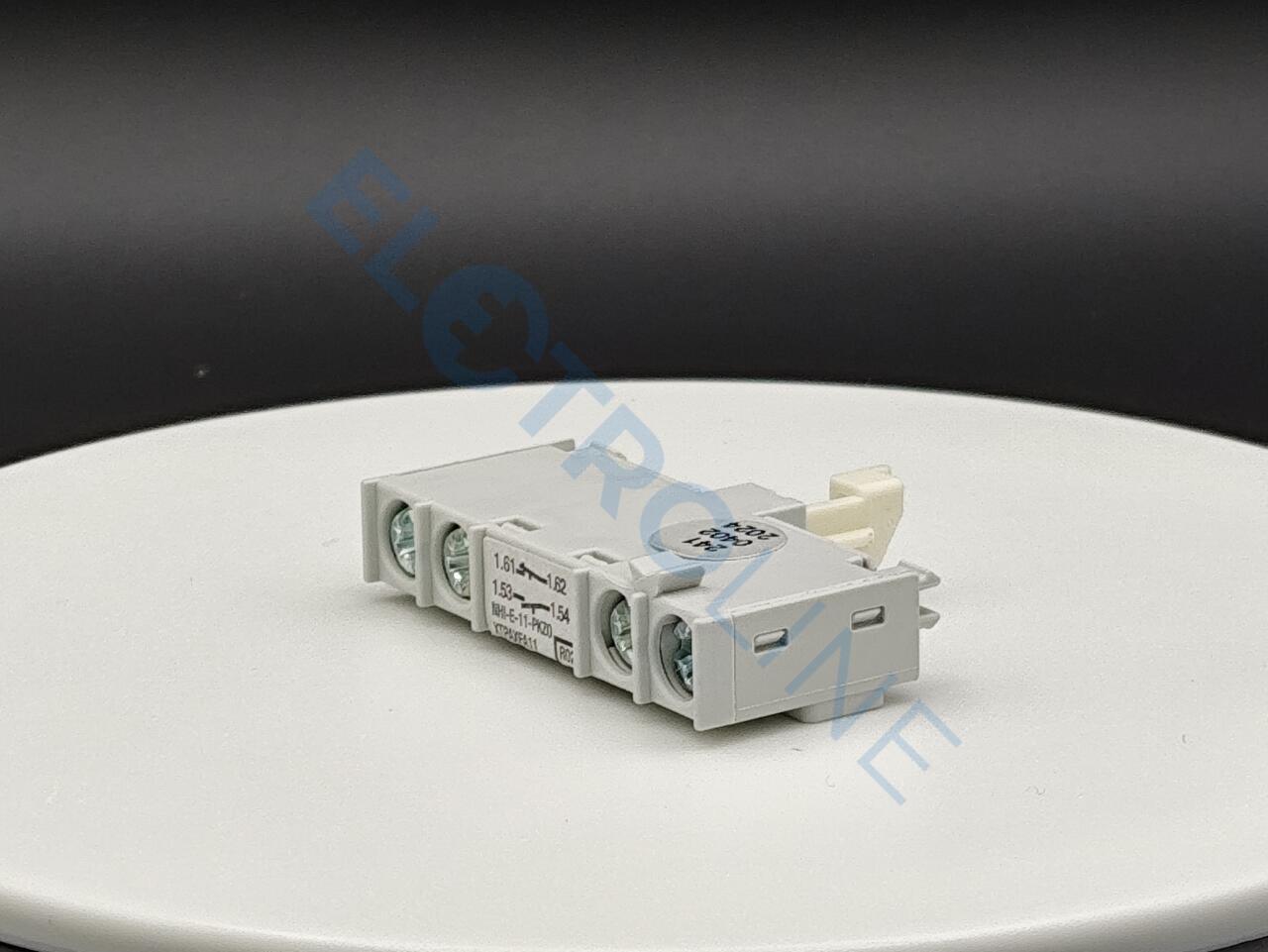

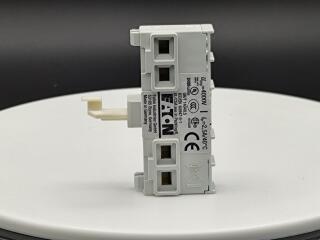

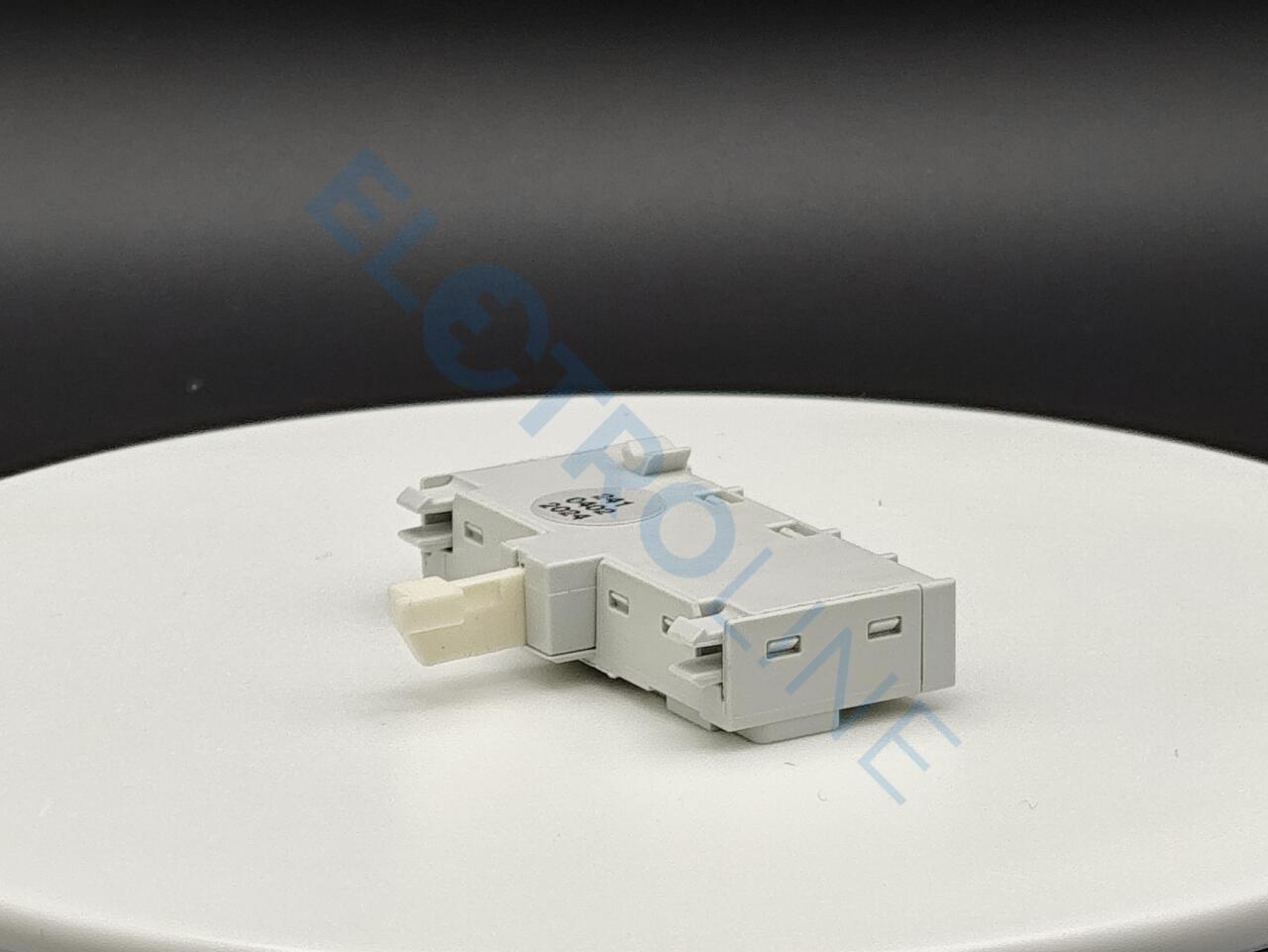

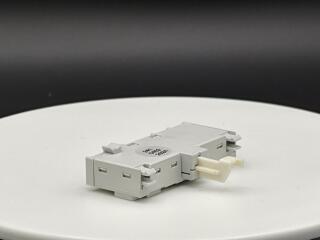

NHI-E-11-PKZ0Стандартный доп. контакт 1НО, 1НЗ, фронтальная установка

Артикул:0000082882

Бренд:Eaton

843,75руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.02 кг.

Наличие

NHI-E-11-PKZ0

50 шт.

Склад 1

Основные характеристики

Бренд:

Eaton

Модель:

NHI-E-11-PKZ0

Артикул:

0000082882

Вес (кг):

0.02

Объем (дм3):

0.02

Ед. измерения:

шт.

Семейство:

MC05006

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Пуск и защита двигателей (PKZ, PKM0, MSC…)

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

6.Характеристики

7.Размеры

1. Программа поставок

Ассортимент	Дополнительное оснащение
Принадлежности	Стандартный вспомогательный контакт
	Можно установить спередиОбозначение клеммы отличается от обозначения вспомогательного контакта, который можно устанавливать сбоку
Назначение контактов
Замык. = замыкающий контакт	1 замык
Разм. = размыкающий контакт	1 разм.
назначение контактов
графические условные обозначения
Техника присоединения	Винтовые клеммы
Применяемое для	Стандартные вспомогательные контакты PKZ0(4)
Применяемое для	PKZM01PKZM0PKZM4PKZM0-TPKM0PKE
указания	Можно установить на:Защитный выключатель двигателейАвтоматический выключатель защиты трансформатораЗащитный выключатель для пусковой сборки(Начиная с серийного номера 01)45 мм (PKZM0 и PKZM01) или 55 мм (PKZM4), ширина автоматов защиты двигателей остается неизменной.

2. Технические характеристики

Вспомогательный контакт
Номинальная устойчивость к импульсу [Uimp]	4000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальное напряжение [Ue] [Ue]	440 В перем. тока
Номинальное напряжение [Ue] [Ue]	250 В пост. тока
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока	690 В перем. тока
Расчетный рабочий ток [Ie]AC-15220 - 240 В [Ie]	1 A
Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс24 В [Ie]	2 A
срок службыМеханический срок службы [Переключения]	> 0.1 x 106
срок службыЭлектрический срок службы [Переключения]	> 0.1 x 106
Надёжность контакта [Частота отказов]
Стойкость к коротким замыканиям без свариванияПредохранитель	10 A gG/gL
Поперечные сечения соединения
одно-/тонкопроволочный, с оконечной муфтой	0,75 - 1,5 мм2
Одно- или многожильный	18 - 16 AWG
Опробованные рабочие характеристики
Пилотный режимРабота от перем. тока	E150
Общее применениеПост. ток (DC)	250 В
Общее применениеПост. ток (DC)	0.5 A

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	1 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.01 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013])
Number of contacts as change-over contact
Number of contacts as normally open contact	1
Number of contacts as normally closed contact	1
Number of fault-signal switches
Rated operation current Ie at AC-15, 230 V	1 A
Type of electric connection	Screw connection
Model	Top mounting
Mounting method	Front fastening
Lamp holder	None

5. Апробации

Product Standards	UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.	E36332
UL Category Control No.	NLRV
CSA File No.	165628
CSA Class No.	3211-05
North America Certification	UL listed, CSA certified
Specially designed for North America	No

6. Характеристики


Дополнительное оснащение	1: Автоматы защиты двигателей2: Вспомогательный контакт сигнализации срабатывания

7. Размеры


	PKZM0-…(+NHI-E-…-PKZ0)PKZM0-…-T(+NHI-E-…-PKZ0)PKM0-…(+NHI-E-…-PKZ0)
