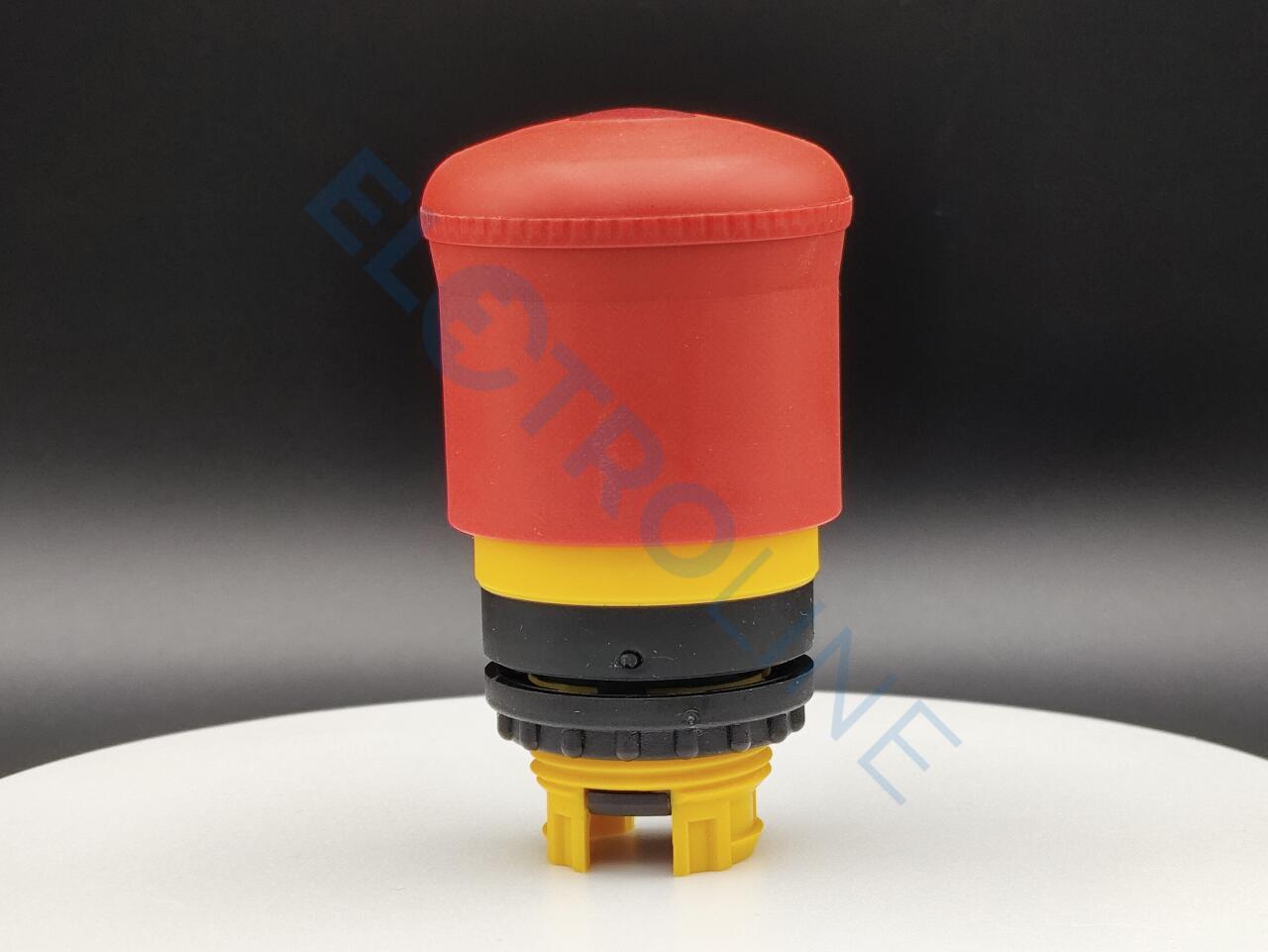

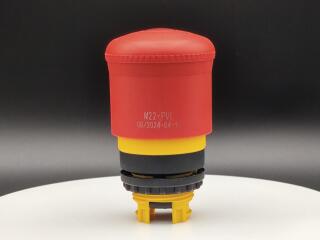

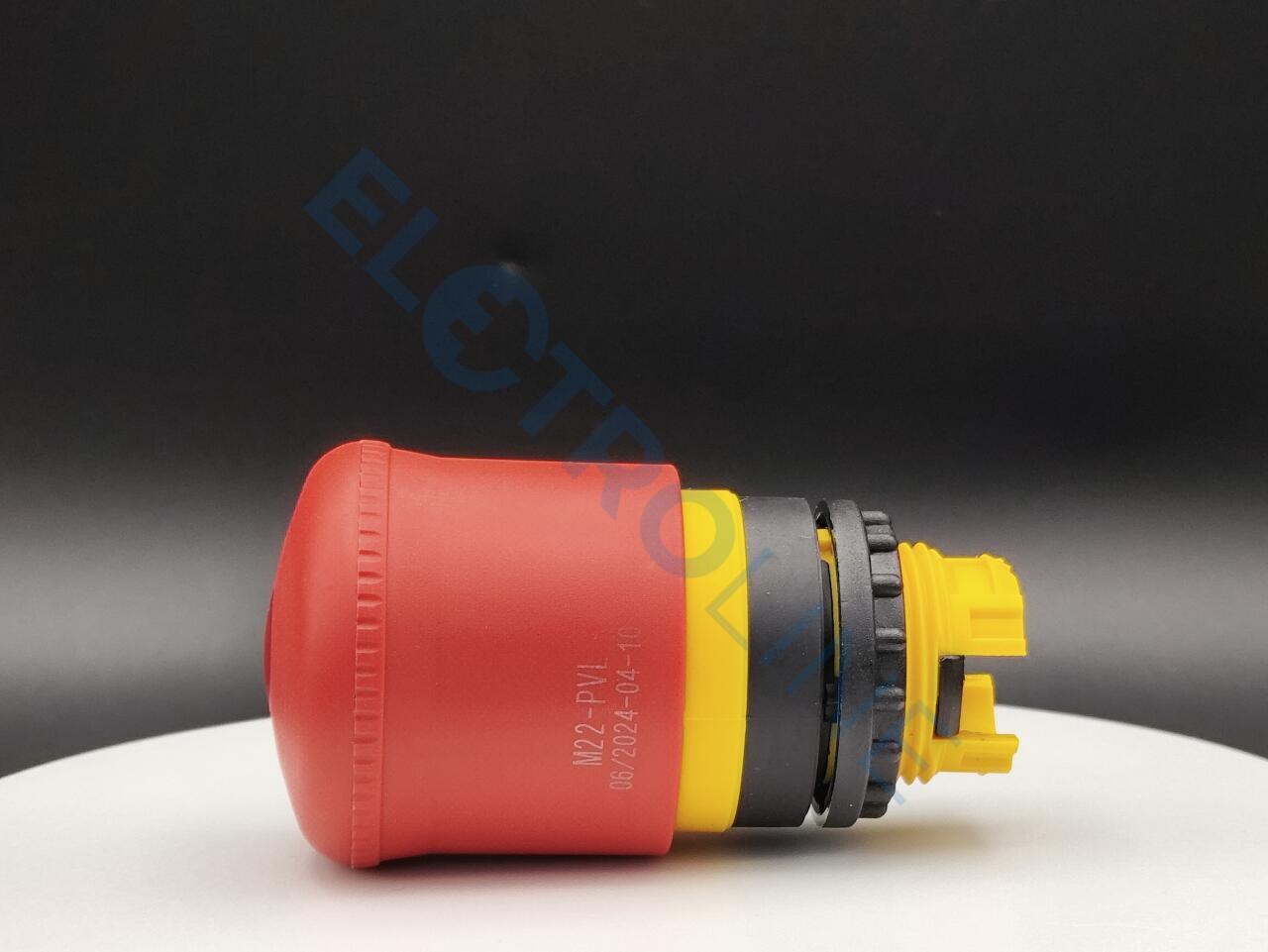

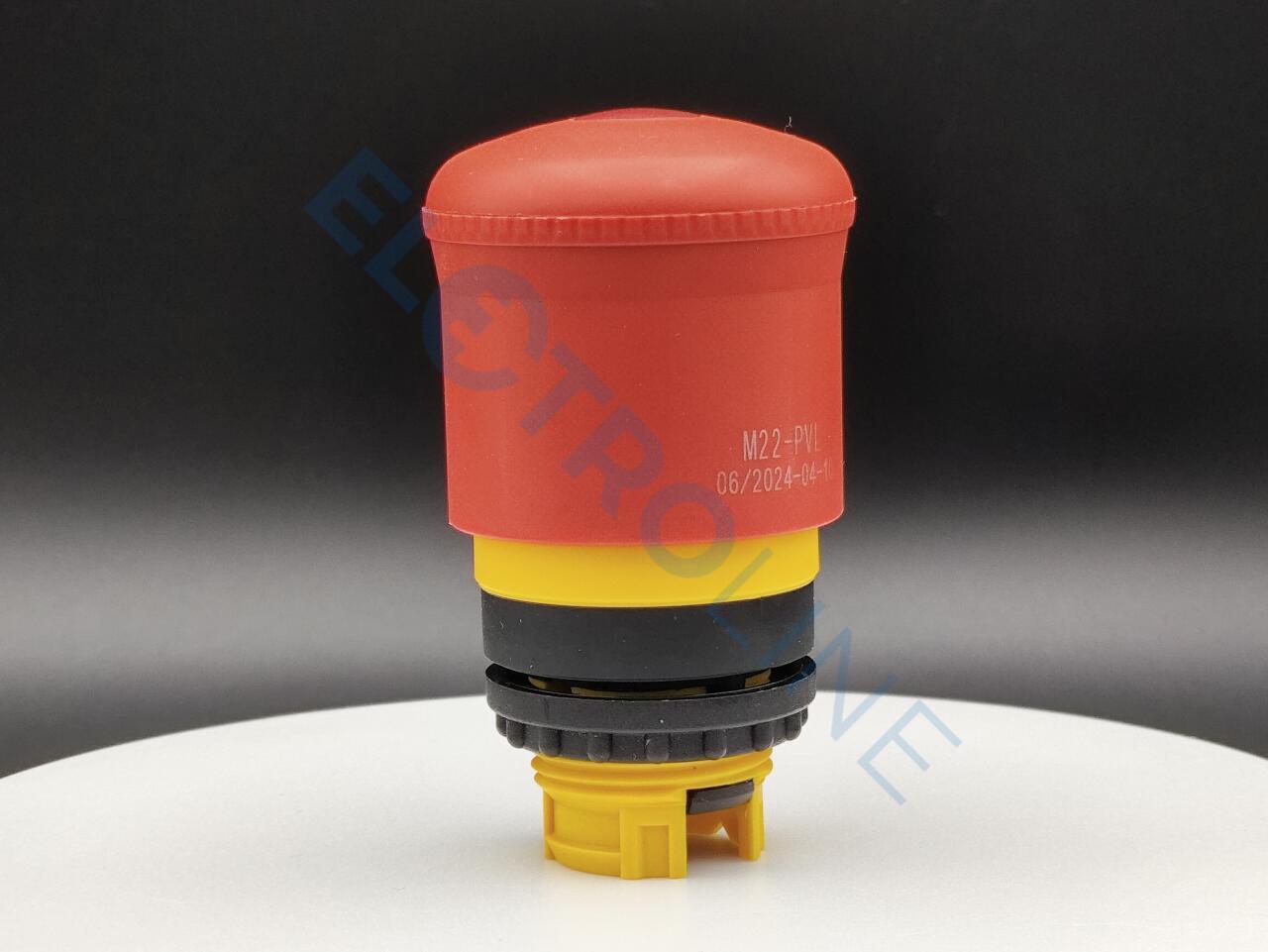

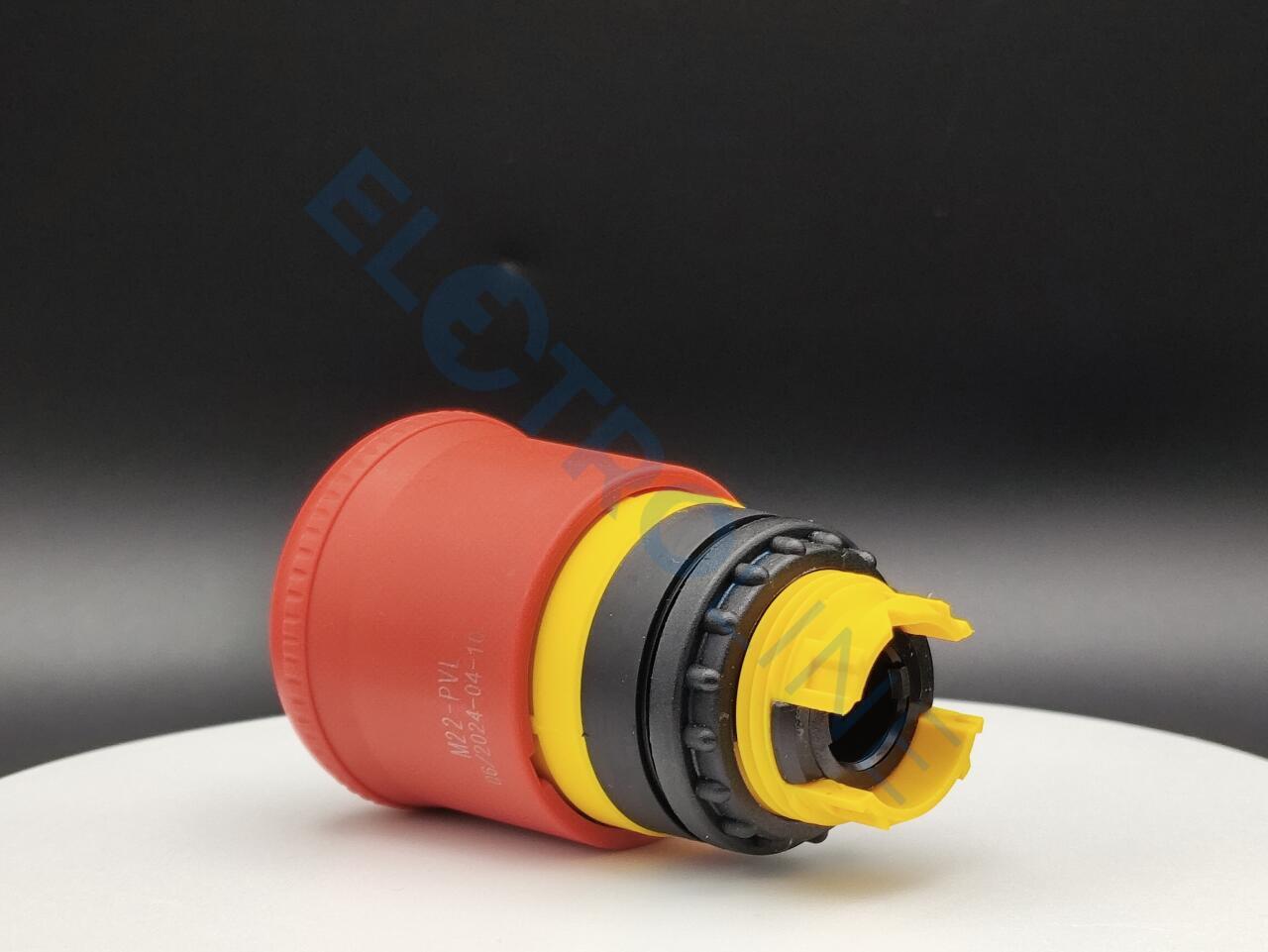

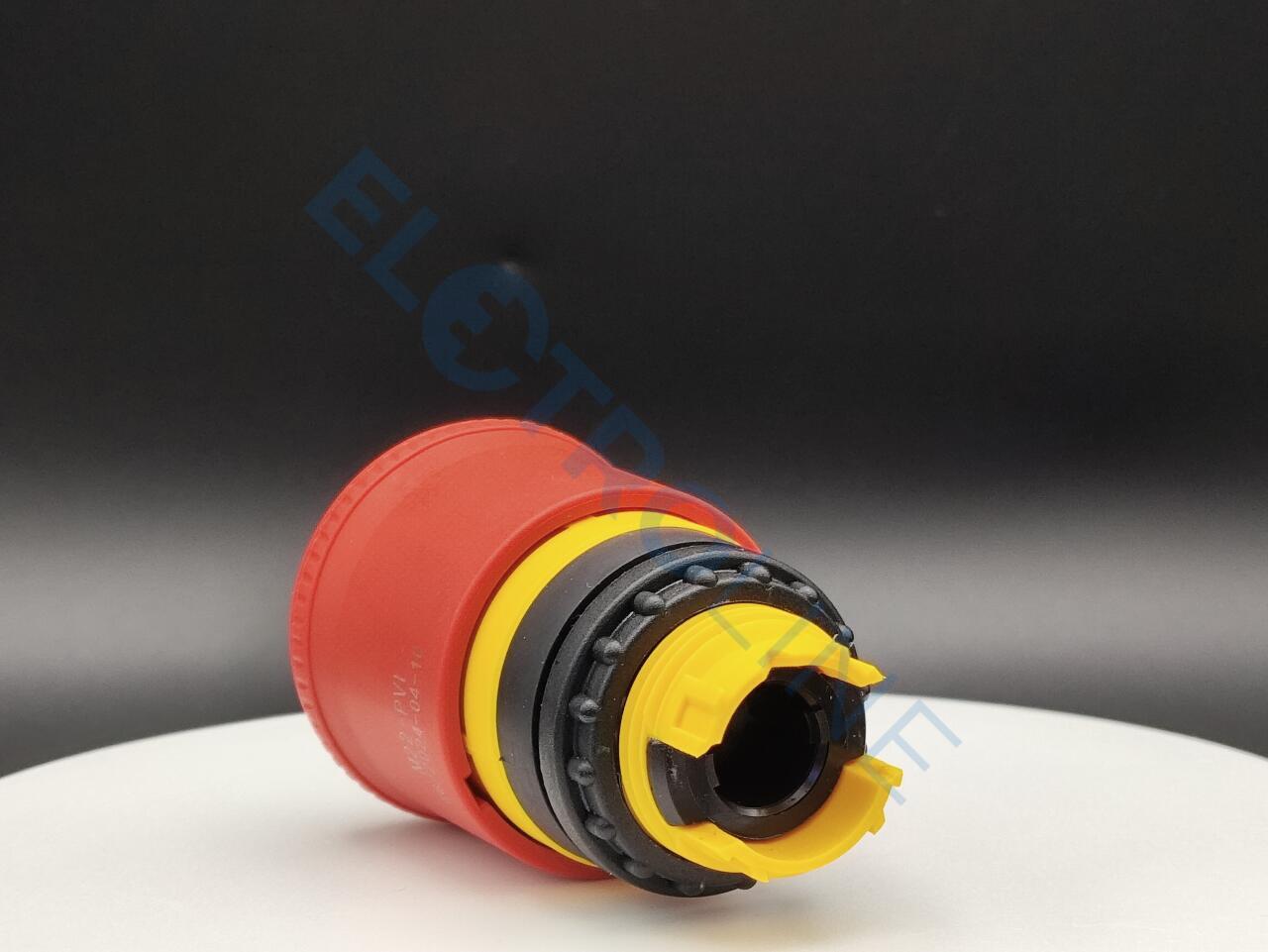

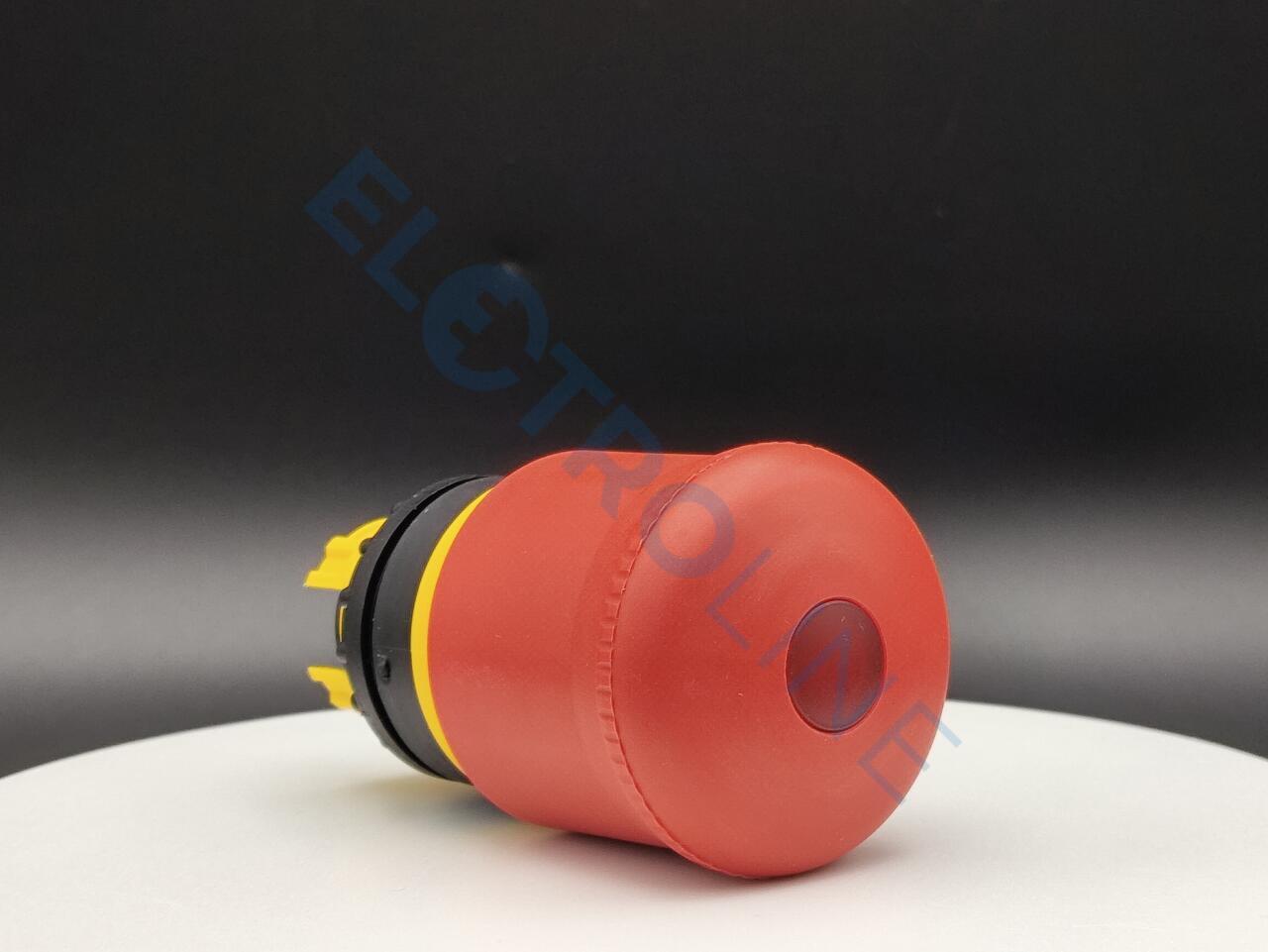

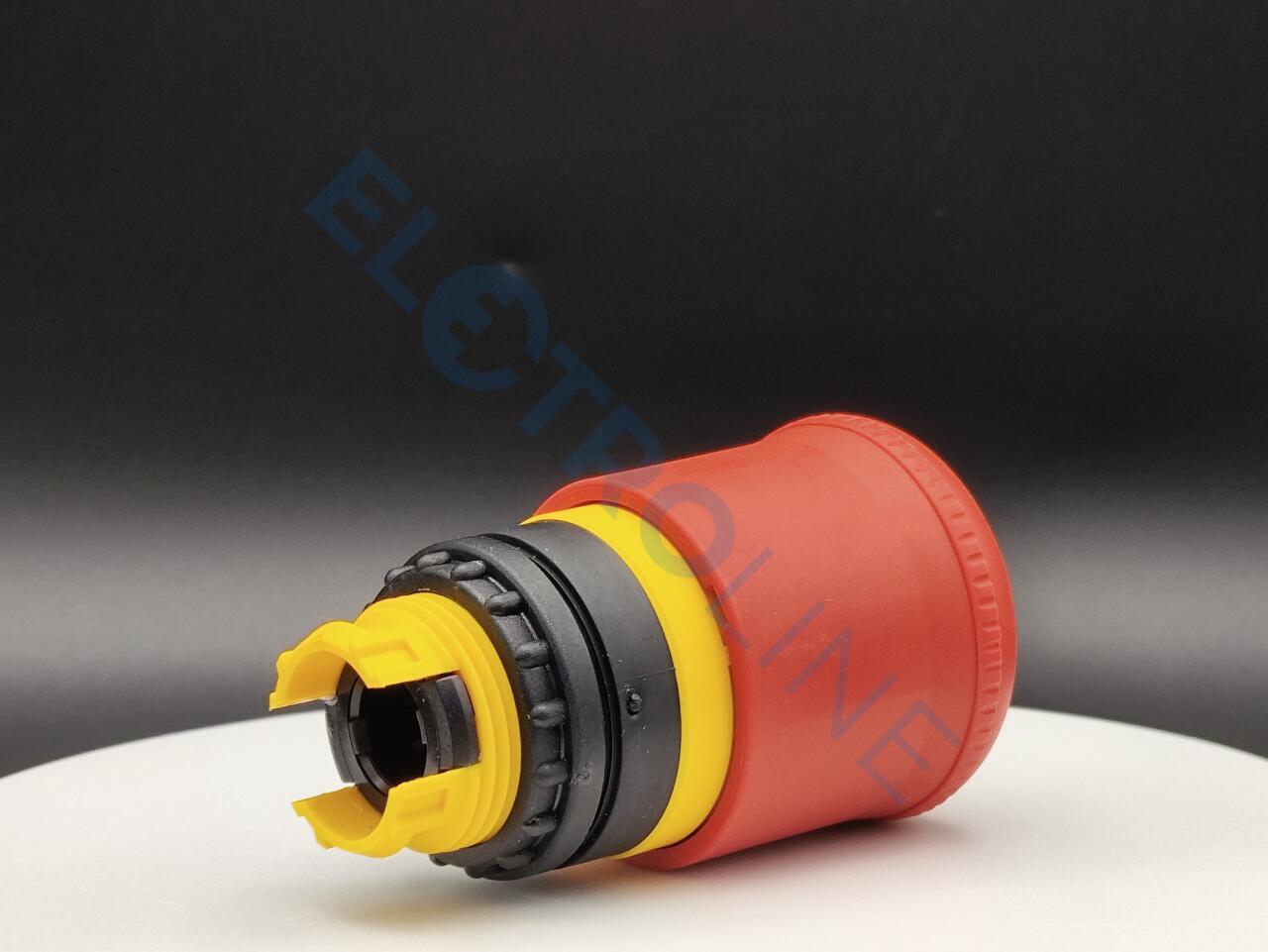

M22-PVLГоловка кнопки аварийной остановки с подсветкой, отмена фиксации вытягиванием

Артикул:0000216878

Бренд:Eaton

2 525руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.04 кг.

Наличие

M22-PVL

25 шт.

Склад 1

Основные характеристики

Бренд:

Eaton

Модель:

M22-PVL

Артикул:

0000216878

Вес (кг):

0.04

Объем (дм3):

0.1

Ед. измерения:

шт.

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

6.Размеры

1. Программа поставок

Ассортимент	RMQ-Titan
Основная функция	Кнопки АВАР. ВЫКЛ./АВАР. СТОП
Отдельное устройство/законченное устройство	Отдельное устройство
конструктивное исполнение	Грибовидная форма
диаметр [⌀]	38 мм
Подсветка	освещается светодиодом
Контрольные знаки
	Разблокирование вытягиванием
Описание	защита от перегрузки согласно ISO 13850/EN 418
Цвет
Грибовидная кнопка	красный

Цоколь	желтый
	RAL 3000
Класс защиты	IP66, IP69
Подключение к SmartWire-DT	нет
размеры передней панели	35
указания	Макс. оснащение: 4 x M22-(C)K01, …10 или 2 x M22-(C)K02, …20, …11

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947VDE 0660
Механический срок службы [Переключения]	> 0.1 x 106
частота приведения в действие [Переключения/ч]	≦ 600
Сила нажатия	≦ 50 N
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты	IP66, IP69
Температура окружающей средыразомкнут	-25 - +70 °C
установочное положение	любая
Удароустойчивость	50Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g
Классификации перевозки	DNVGLLR

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Неприемлемо.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for mushroom push-button actuators (ecl@ss10.0.1-27-37-12-12 [AKF030014])
Цвет	Красный
Construction type lens	Round
Diameter cap	38 мм
Hole diameter	22.5 мм
Width opening	0 мм
Height opening	0 мм
Degree of protection (IP)	IP66
Degree of protection (NEMA)	4X
Type of button	Flat
Suitable for illumination	Yes
Switching function latching	Yes
Spring-return	No
With front ring	No
Material front ring	Plastic
Цвет	Хром
Suitable for emergency stop	Yes
Unlocking method	Pull-release

5. Апробации

Product Standards	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Category Control No.	NKCR
CSA File No.	012528
CSA Class No.	3211-03
North America Certification	UL listed, CSA certified
Degree of Protection	UL/CSA Type 3R, 4X, 12, 13

6. Размеры
