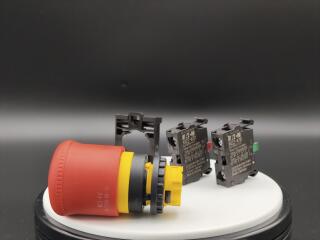

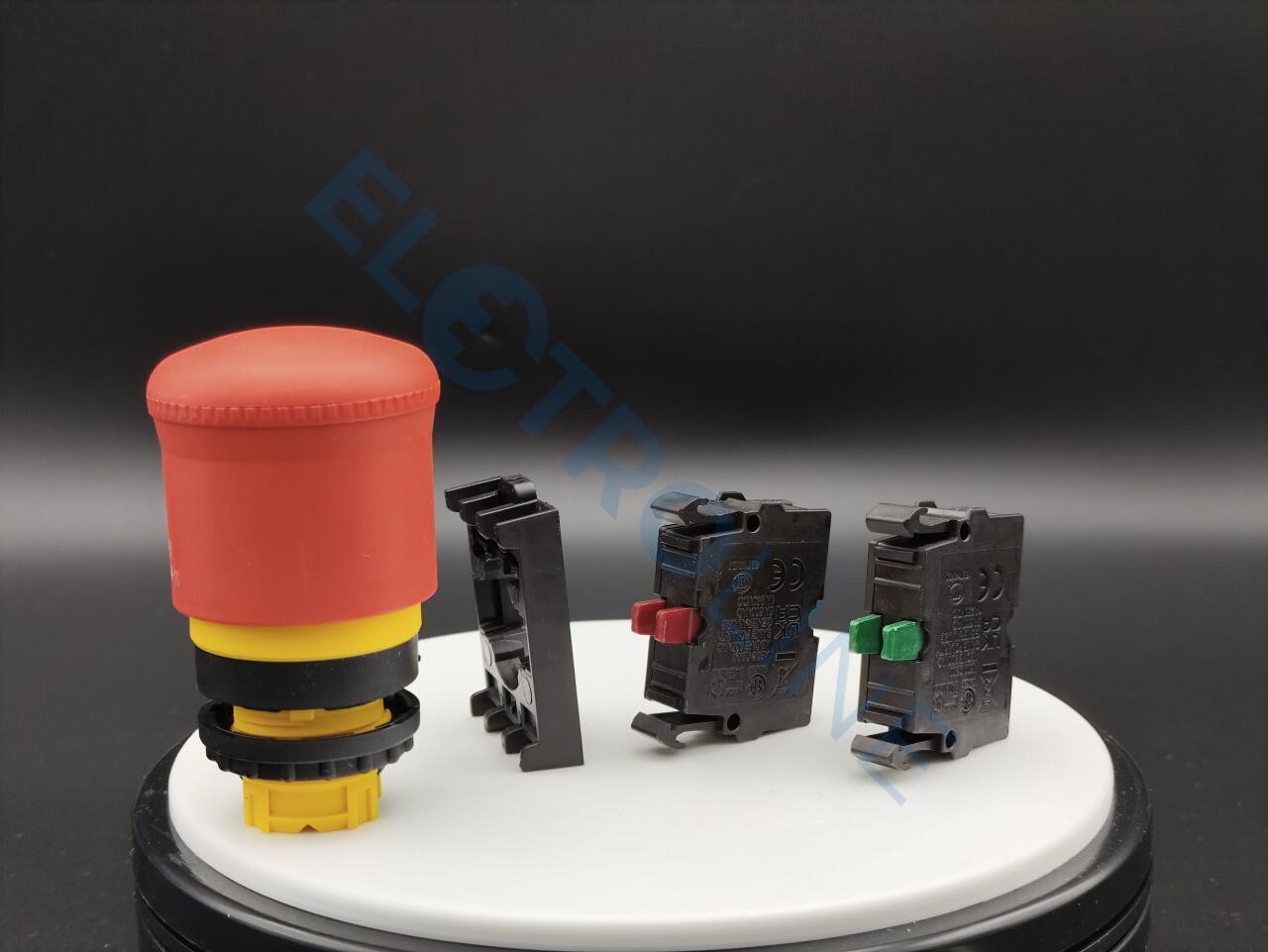

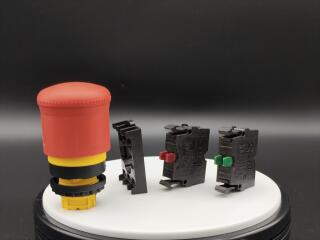

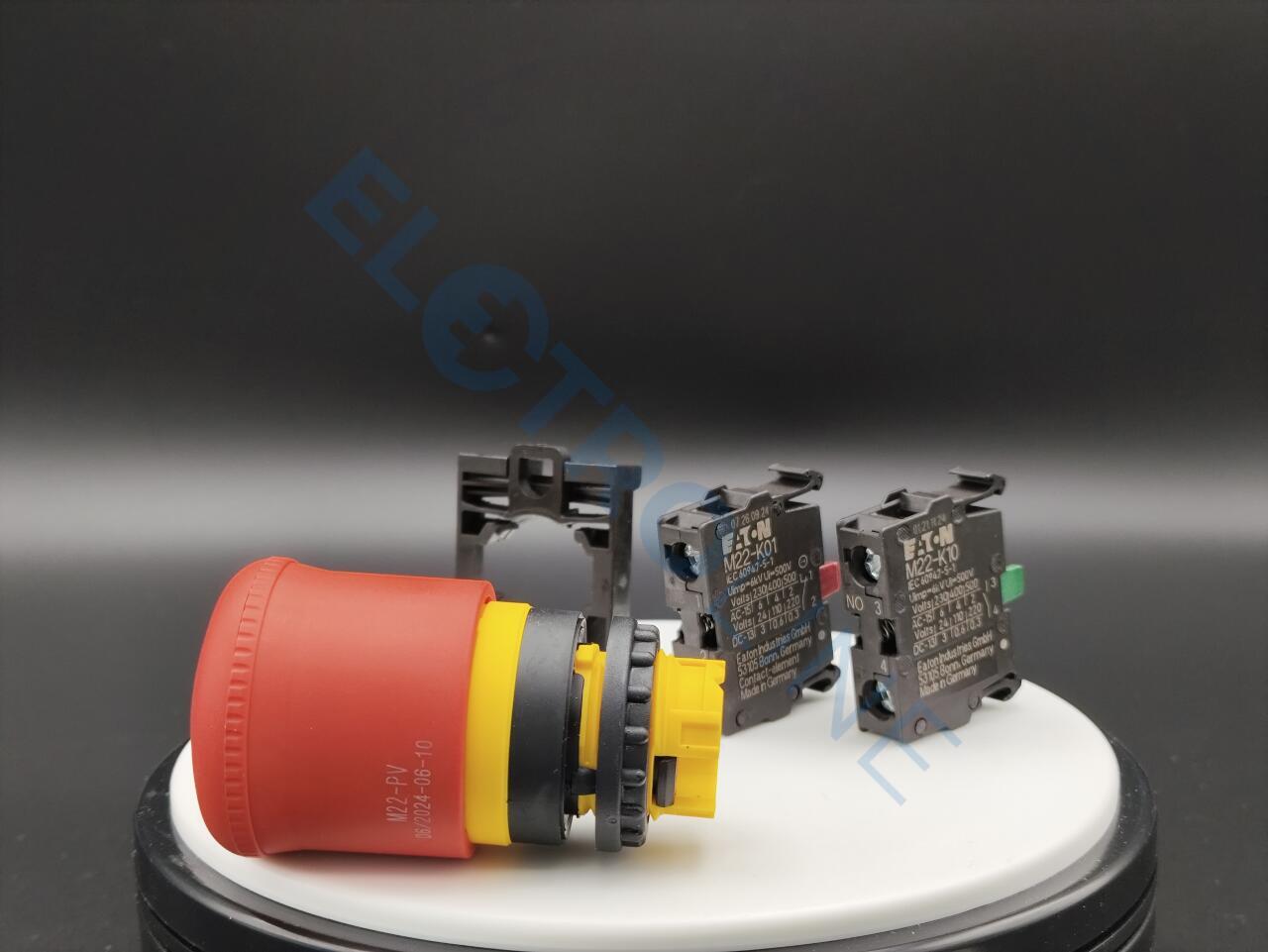

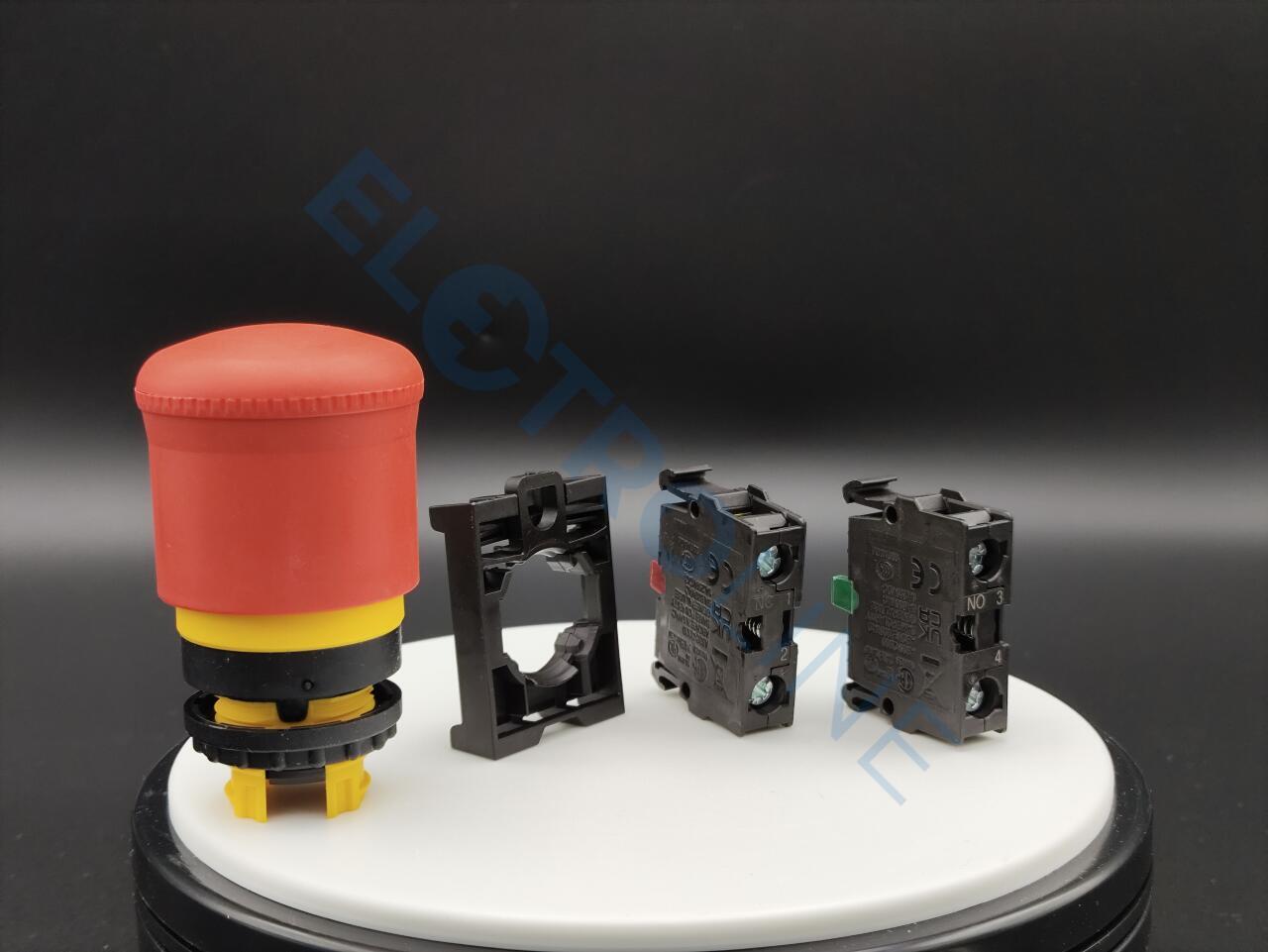

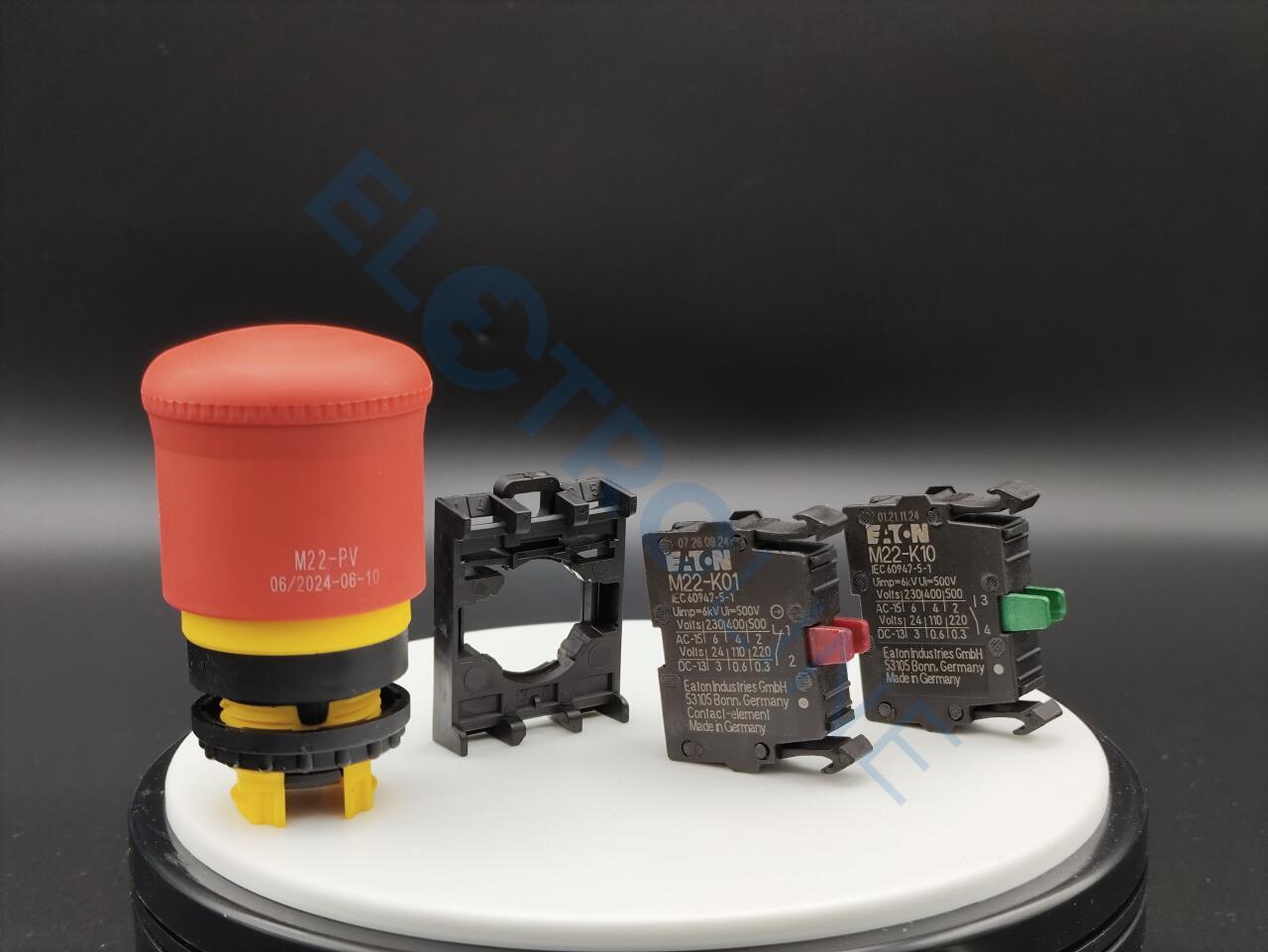

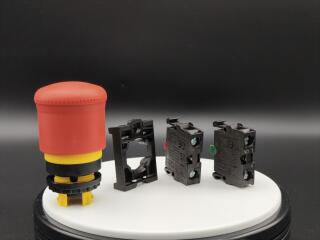

M22-PV/K11Кнопка аварийной остановки грибовидная, 1 размыкающий+1 замыающий контакт, цвет красный

Артикул:0000216516

Бренд:Eaton

3 197,5руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.07 кг.

Наличие

M22-PV/K11

57 шт.

Склад 1

Основные характеристики

Бренд:

Eaton

Модель:

M22-PV/K11

Артикул:

0000216516

Вес (кг):

0.07

Объем (дм3):

0.13

Ед. измерения:

шт.

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

1. Программа поставок

Ассортимент	RMQ-Titan
Основная функция	Кнопки АВАР. ВЫКЛ./АВАР. СТОП
Отдельное устройство/законченное устройство	законченное устройство
конструктивное исполнение	Грибовидная форма
диаметр [⌀]	38 мм
Подсветка	без подсветки
Контрольные знаки
	Разблокирование вытягиванием
Способ подключения	Винтовое соединение
Описание	защита от перегрузки согласно ISO 13850/EN 418
Цвет
Грибовидная кнопка	красный

Цоколь	желтый
Класс защиты	IP66, IP69
Подключение к SmartWire-DT	нет
Назначение контактов
Разм. = размыкающий контакт	1 разм.
Замык. = замыкающий контакт	1 замык
Указание	= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
Принудительное размыкание [мм]	4.8
Макс. ход [мм]	5.7
Минимальное усилие для принудительного размыкания [N]	20
графические условные обозначения
размеры передней панели	35
указания	Макс. оснащение: 4 x M22-(C)K01, …10 или 2 x M22-(C)K02, …20, …11

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947VDE 0660
Механический срок службы [Переключения]	> 0.1 x 106
частота приведения в действие [Переключения/ч]	≦ 600
Сила нажатия	≦ 50 N
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты	IP66, IP69
Температура окружающей средыразомкнут	-25 - +70 °C
установочное положение	любая
Удароустойчивость	50Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g
Классификации перевозки	DNVGLLR

Контакты
Условный ток короткого замыкания [Iq]	1 кА

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.11 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Emergency stop complete (EC002034)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / EMERGENCY-STOP pushbutton, complete device (ecl@ss10.0.1-27-37-12-44 [ACN986011])
Unlocking method	Pull-release
Number of contacts as normally closed contact	1
Number of contacts as normally open contact	1
Degree of protection (IP)	IP66
Mounting method	Built-in
With lighting	No
Hole diameter	22.5 мм
Connection type auxiliary circuit	Screw connection
Diameter cap	38 мм

5. Апробации

Product Standards	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Category Control No.	NKCR
CSA File No.	012528
CSA Class No.	3211-03
North America Certification	UL listed, CSA certified
Degree of Protection	UL/CSA Type 3R, 4X, 12, 13
