| Основная функция дополнительного оснащения | Светодиодные элементы |
| Техника присоединения | Винтовые клеммы |
| крепление | Крепление базовой части |
| Номинальное напряжение [Ue] | 12 - 30 В перем./пост. тока, 50/60 Гц В |
| Расчетный рабочий ток [Ie] | |
| потребляемая мощность [Pmax.] | макс. 0.26 W |
| Срок службы EN 60064 при ta = +25 °C [tсредний (переменный ток)] | 100000 H |
| Класс защиты | IP20 |
| при 24 В | |
| Цвет | |
| белый | |
| Подключение к SmartWire-DT | нет |
| Контрольные знаки | |
| Техника присоединения | Винтовые клеммы |
| указания | Для световых индикаторов, кнопочных выключателей и переключателей с подсветкой действует правило:M22…-R только в комбинации с M22-LED…-RM22…-G только в комбинации с M22-LED…-GM22…-W только в комбинации с M22-LED…-WM22…-Y только в комбинации с M22-LED…-WM22…-B в комбинации с M22-LED…-W или M22-LED…-B |
| Общая информация | |
| Стандарты и предписания | IEC 60947-5-1 |
| Пусковой момент (винтовые клеммы) | ≦ 0.8 Нм |
| Класс защиты | IP20 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +70 °C |
| Температура окружающей средыХранение | - 40 - + 80 °C |
| установочное положение | любая |
| Удароустойчивость согласно IEC 60068-2-27длительность ударного воздействия 11 мс, полусинус | > 30 g |
| Удароустойчивость | 30Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g |
| Поперечные сечения соединенияодножильный | 0,75 - 2,5 мм2 |
| Поперечные сечения соединениямногожильный | 0,5 - 2,5 мм2 |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 500 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Закрытое помещение и закрытая установка вне помещения | |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0.45 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Lamp holder block for control circuit devices (EC000204) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Bulb socket block for command and alarm devices (ecl@ss10.0.1-27-37-12-09 [AKF027014]) | |
| Transformer integrated | No |
| With integrated voltage decreasing resistor | No |
| With light source | Yes |
| With integrated diode | Yes |
| Lamp holder | None |
| Rated voltage Ue at AC 50 Hz | 0 - 0 V |
| Rated voltage Ue at AC 60 Hz | 0 - 0 V |
| Rated voltage Ue at DC | 30 - 30 V |
| Voltage type for actuating | AC/DC |
| Lamp type | LED |
| Connection type auxiliary circuit | Screw connection |
| Цвет | Белый |
| Type of fastening | Floor fastening |
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| North America Certification | UL listed, CSA certified |
| Degree of Protection | UL/CSA Type: - |
| Кнопки с M22-(C)K…Кнопки с M22-(C) LED…+ M22-XLED… |

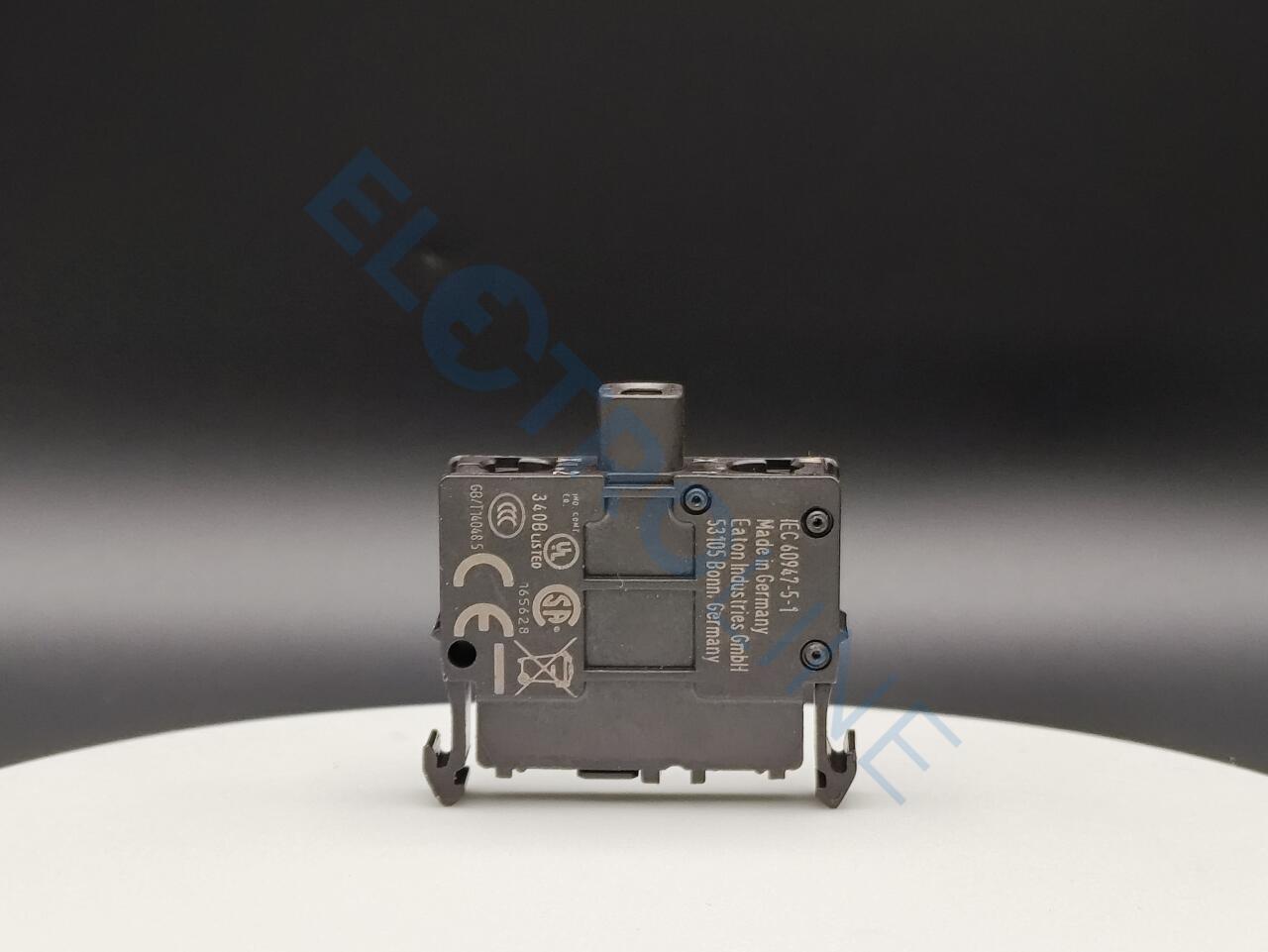

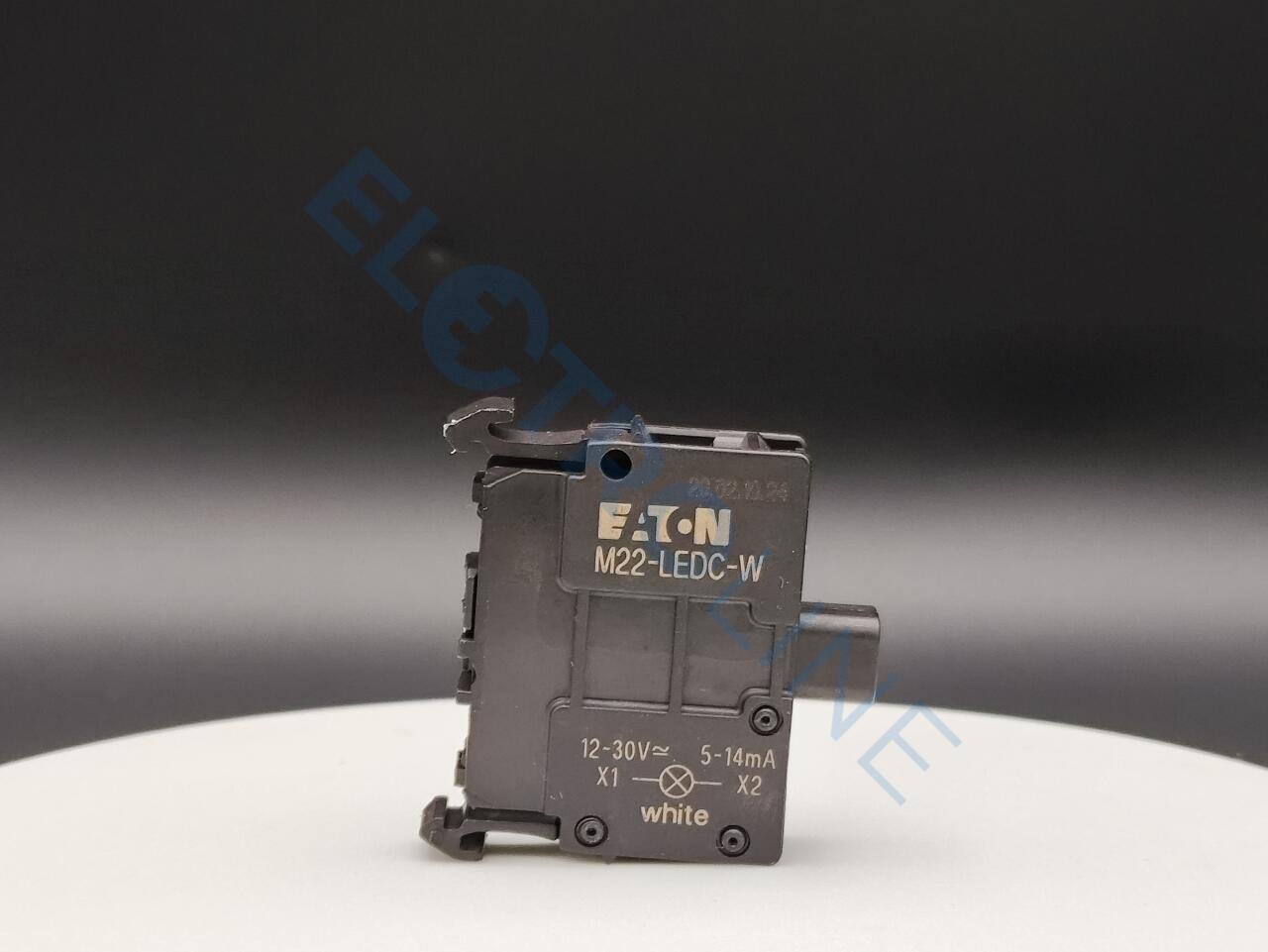

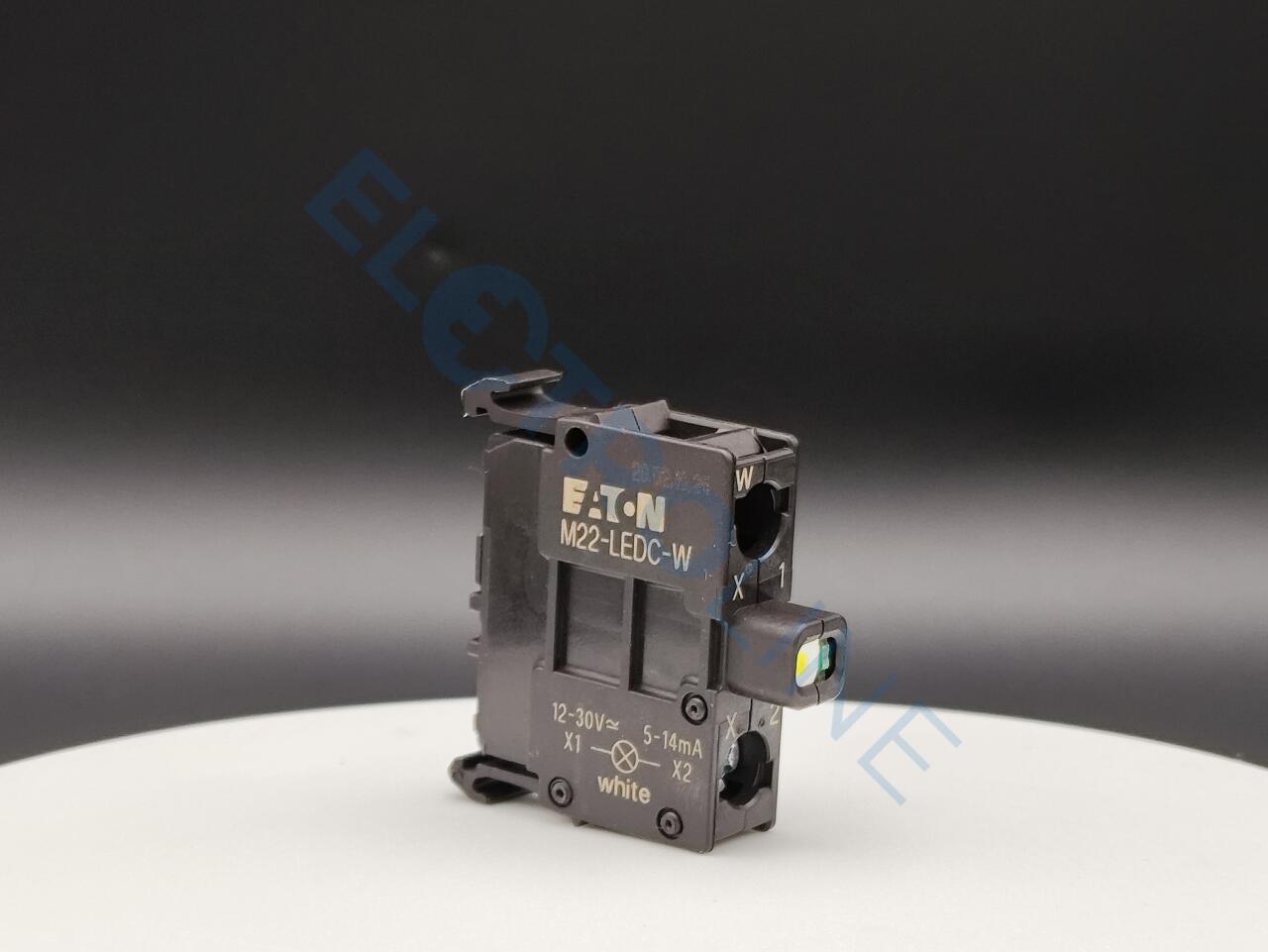

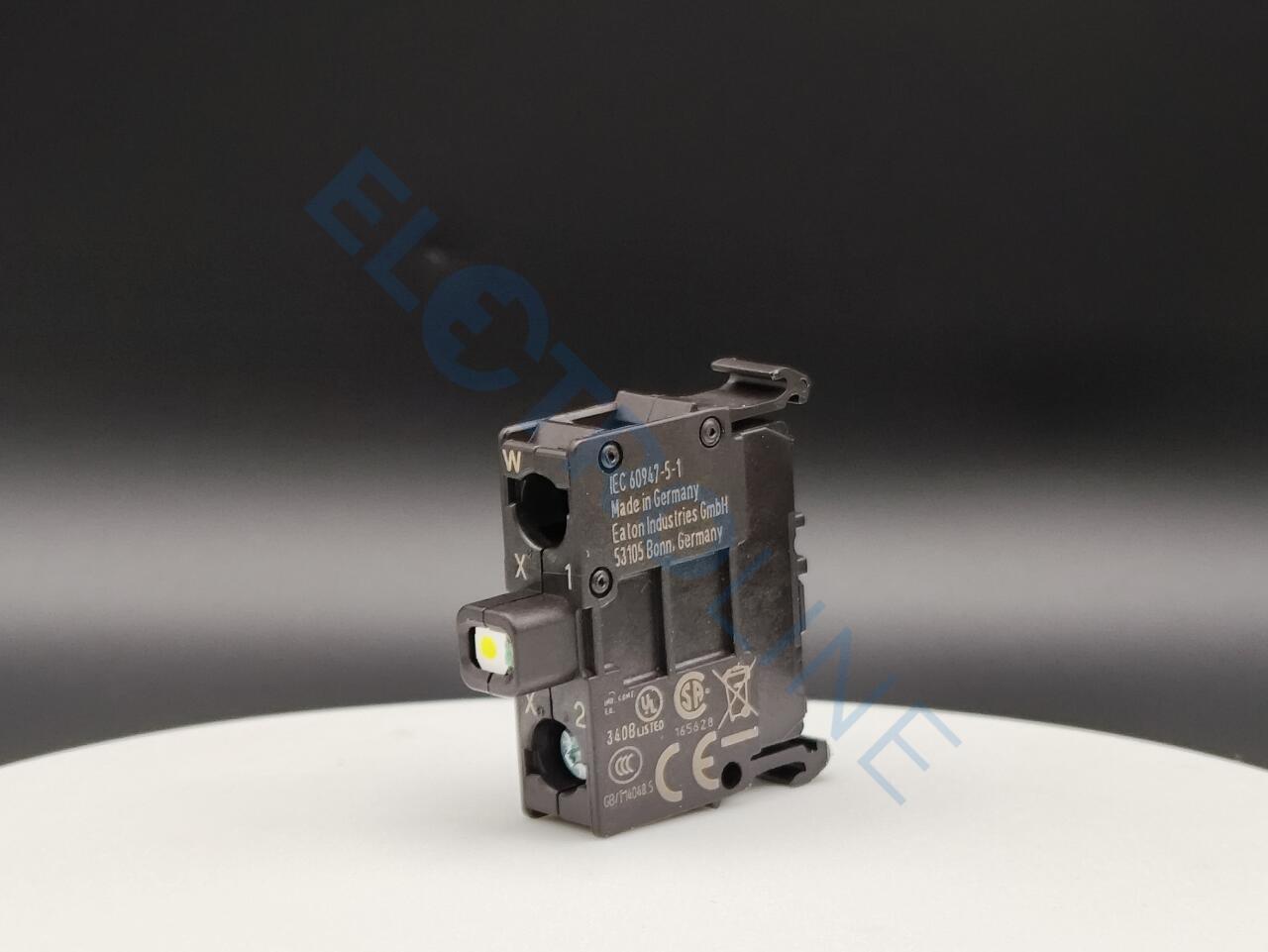

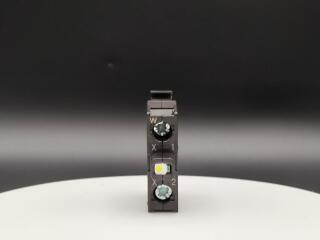

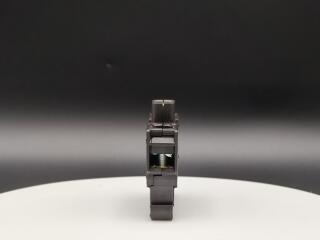

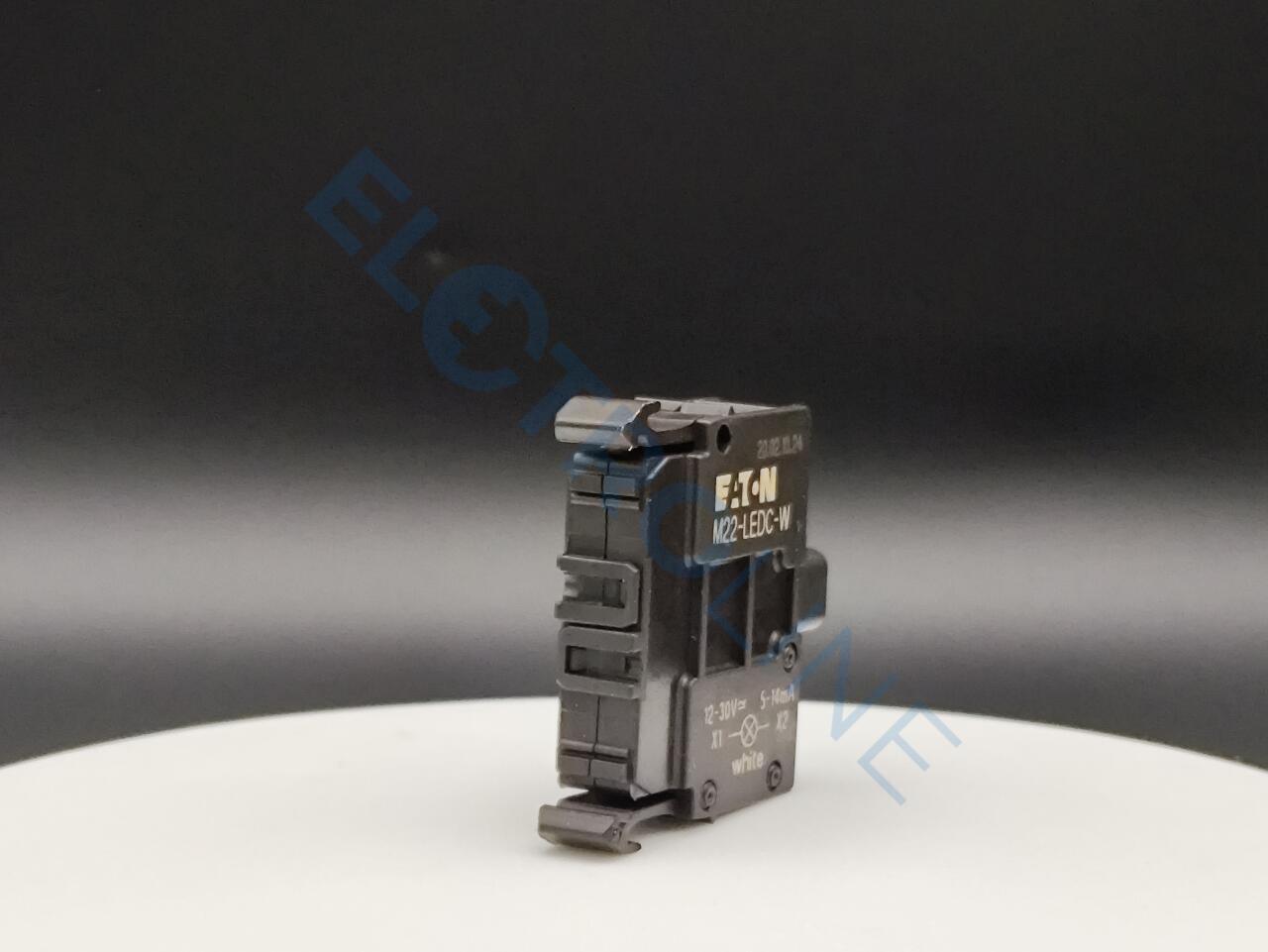

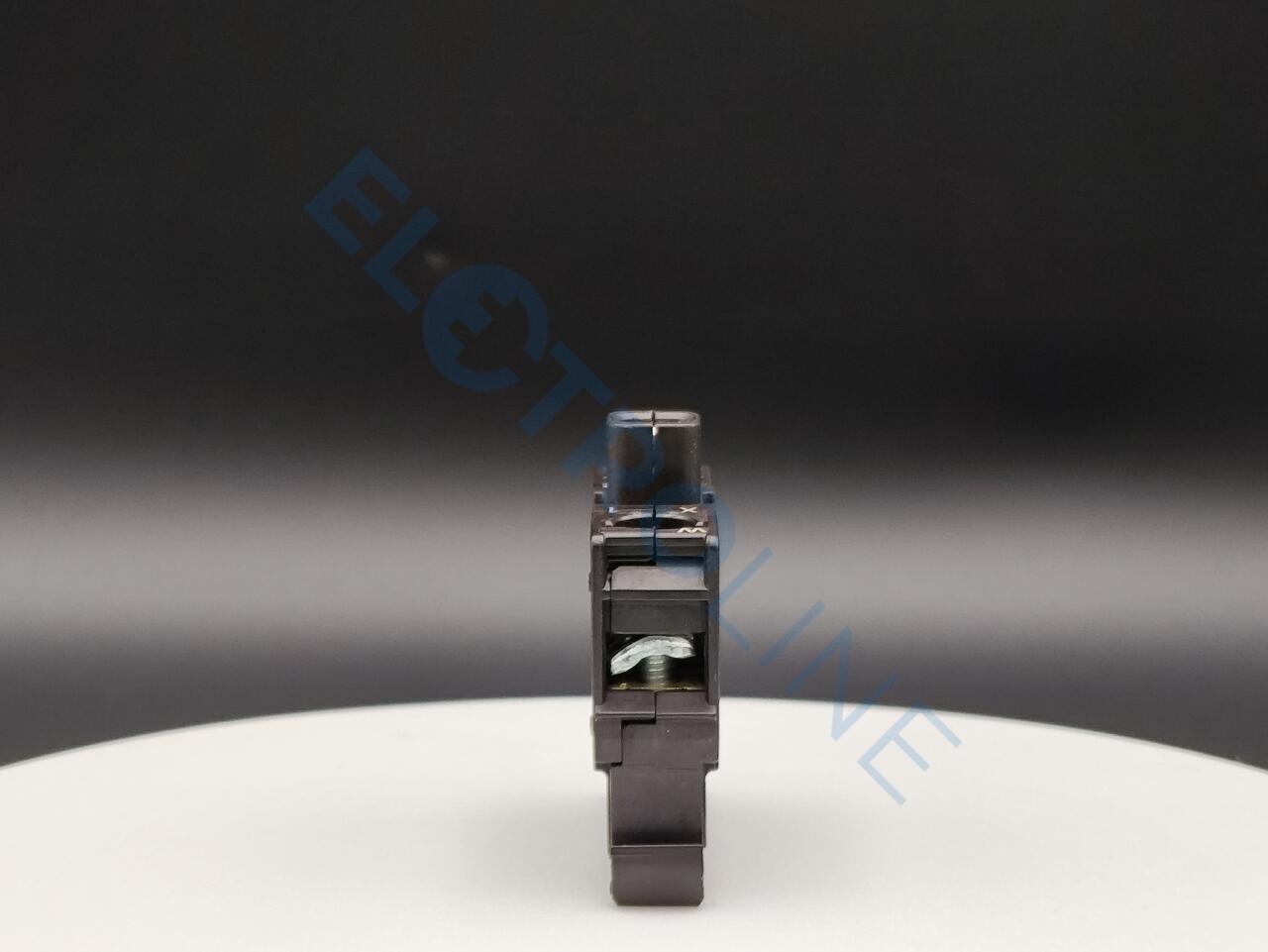

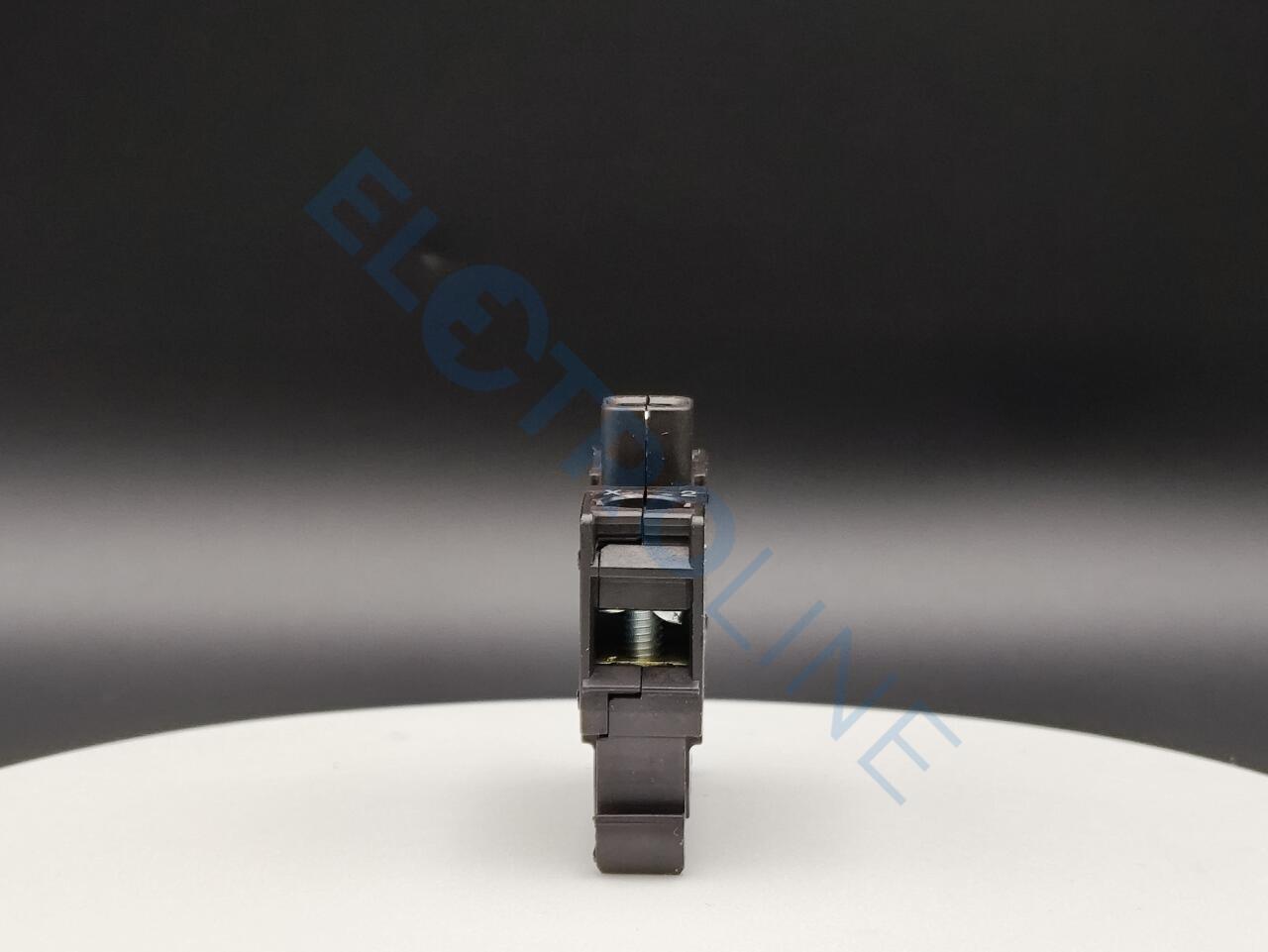

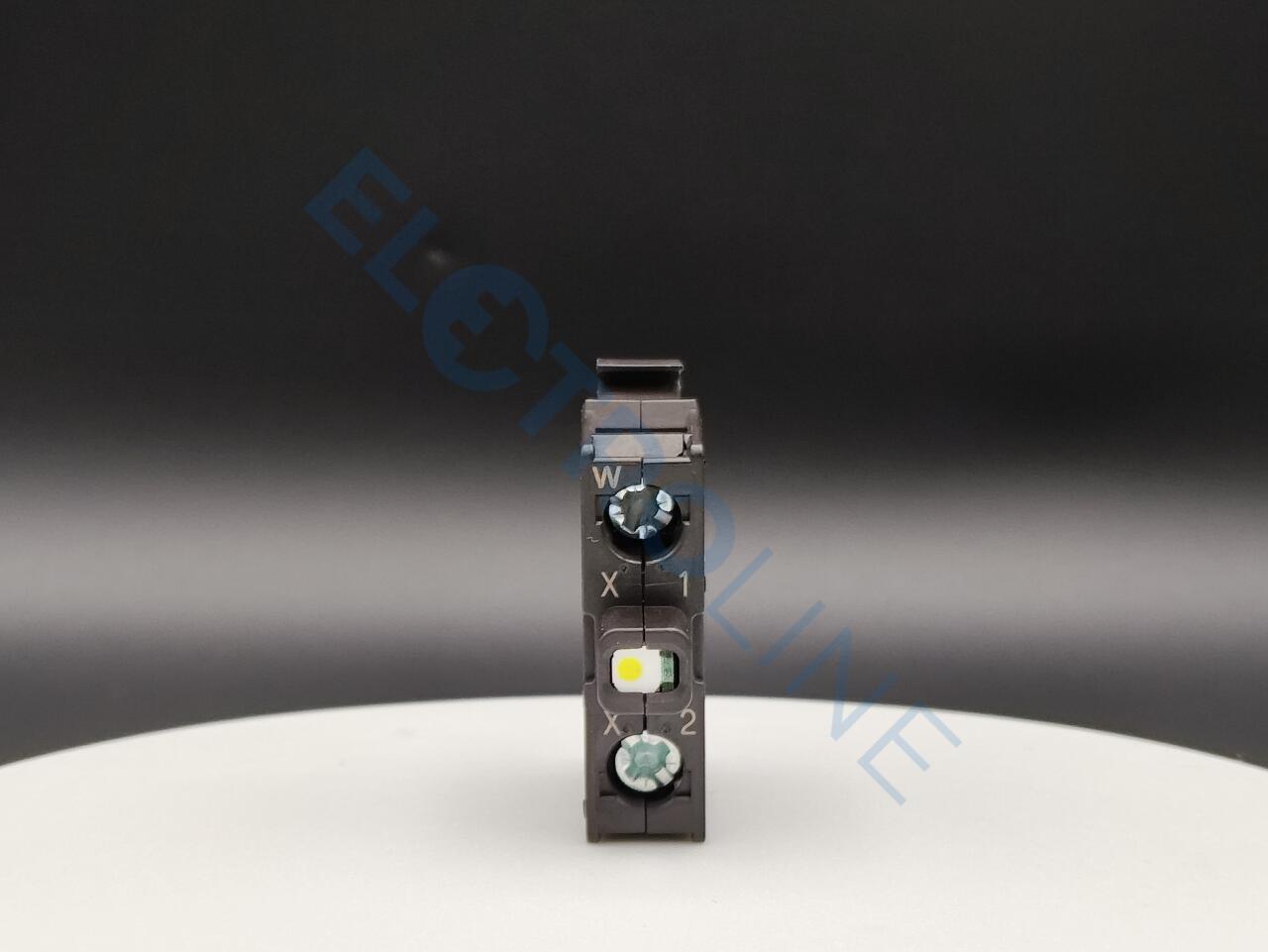

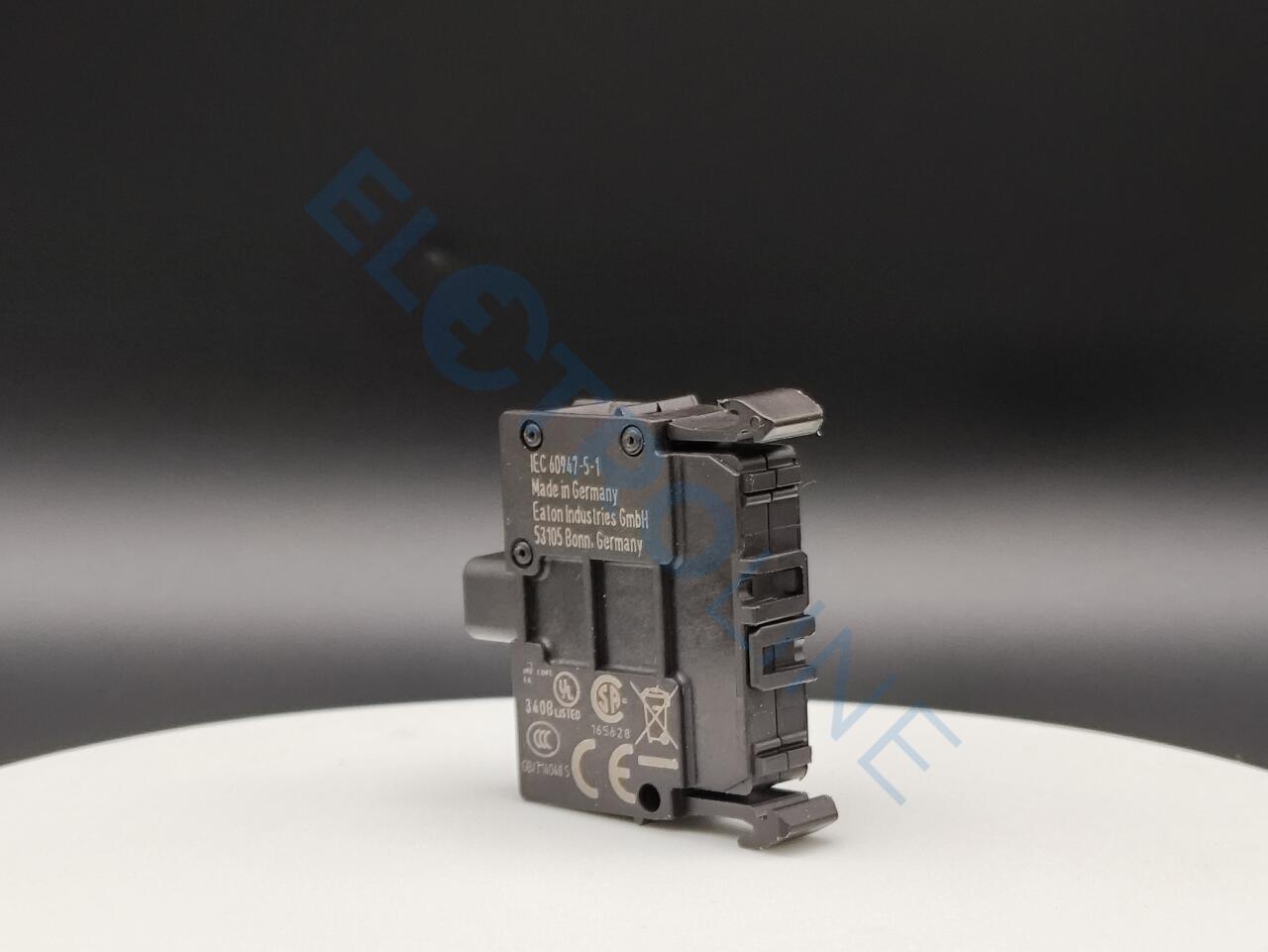

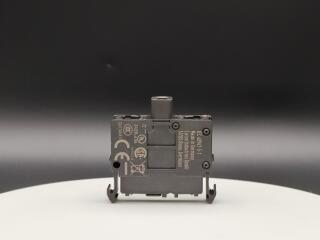

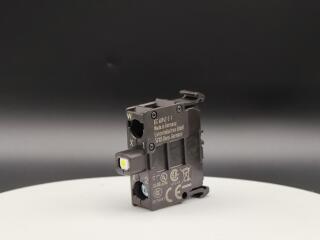

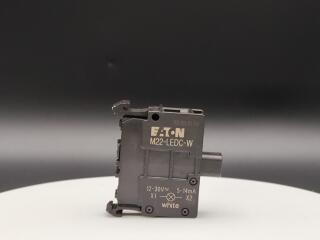

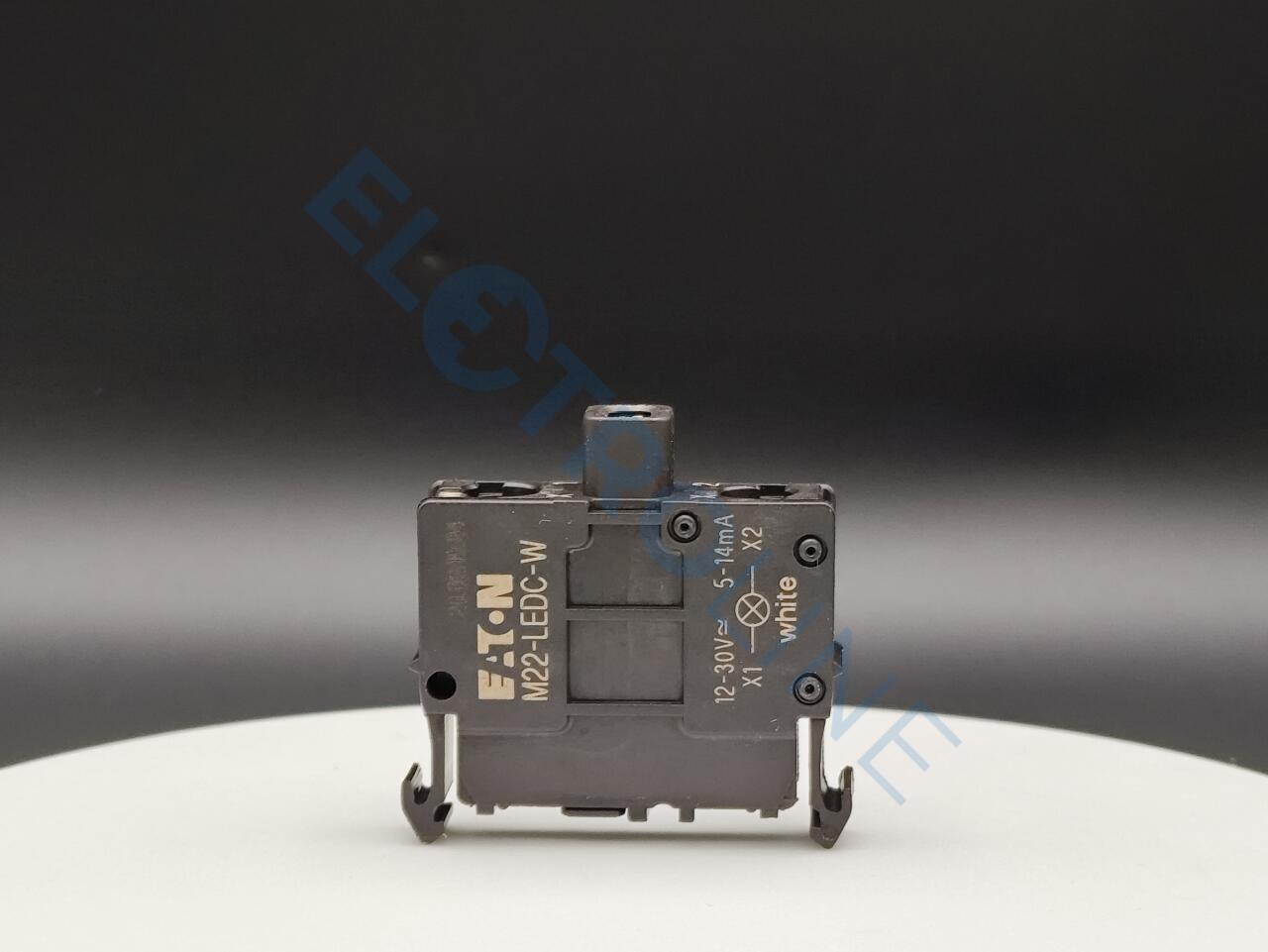

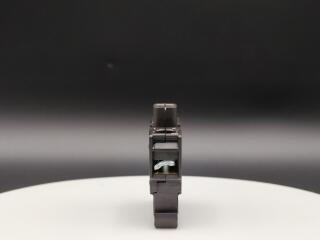

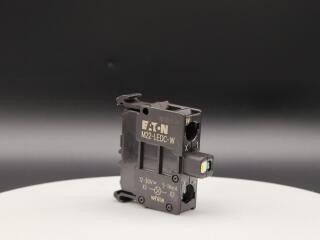

На этой странице вы можете приобрести Eaton Светодиод с винтовым Зажимом 12-30В (АС), 8-15А, крепление на монтажное основание, цвет белый (артикул: 0000216560). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.
Для покупки модели M22-LEDC-W просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
