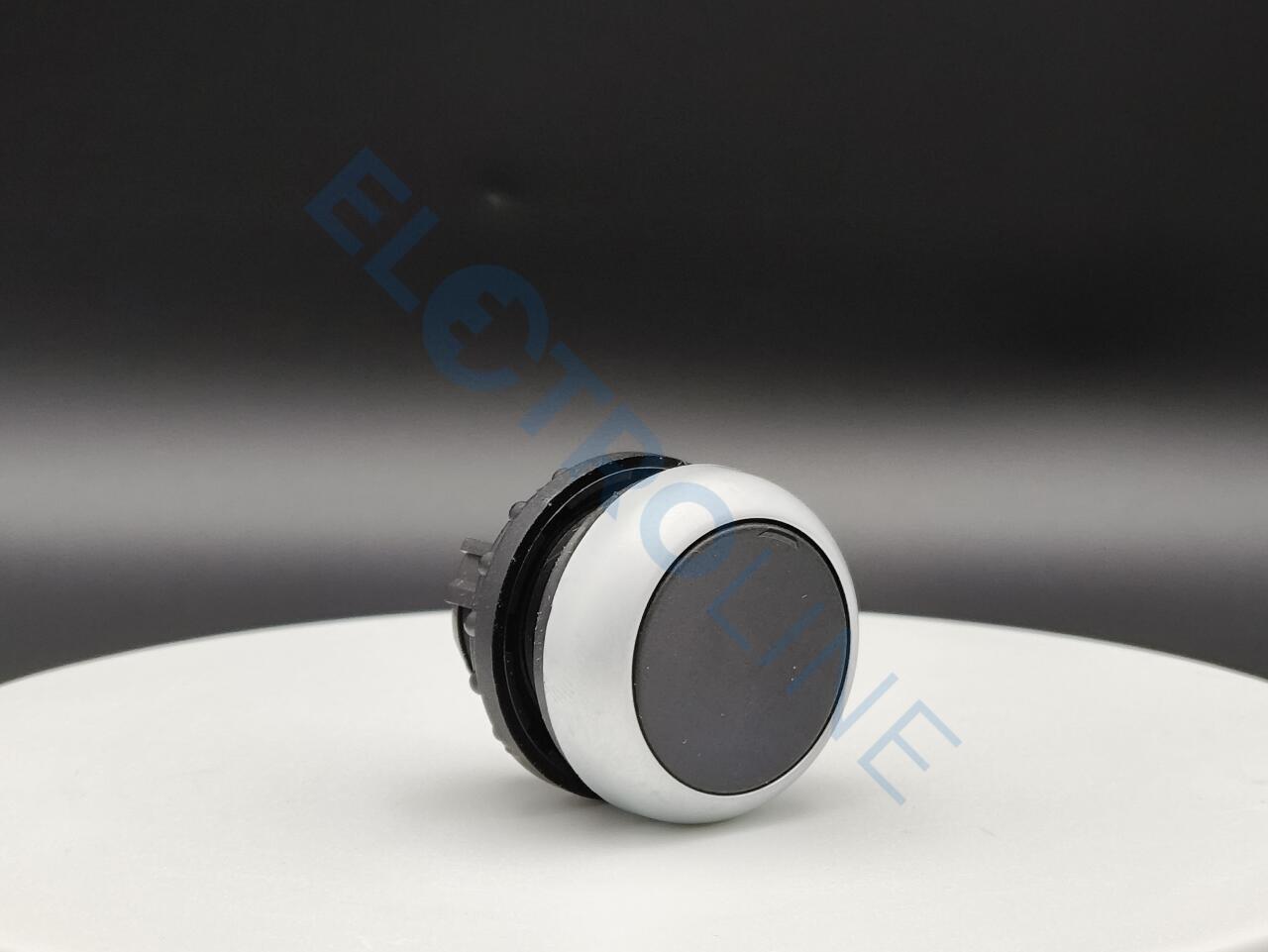

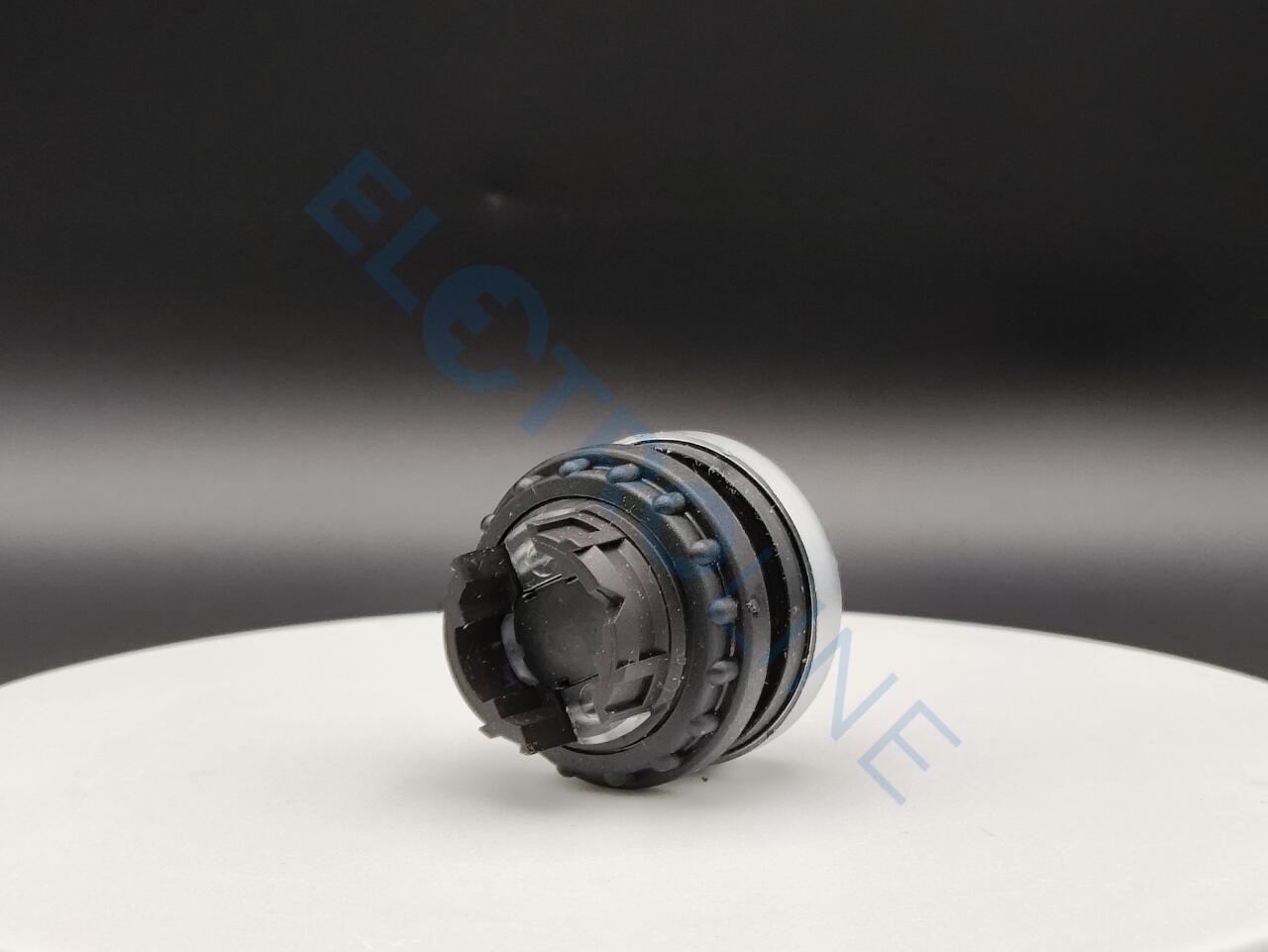

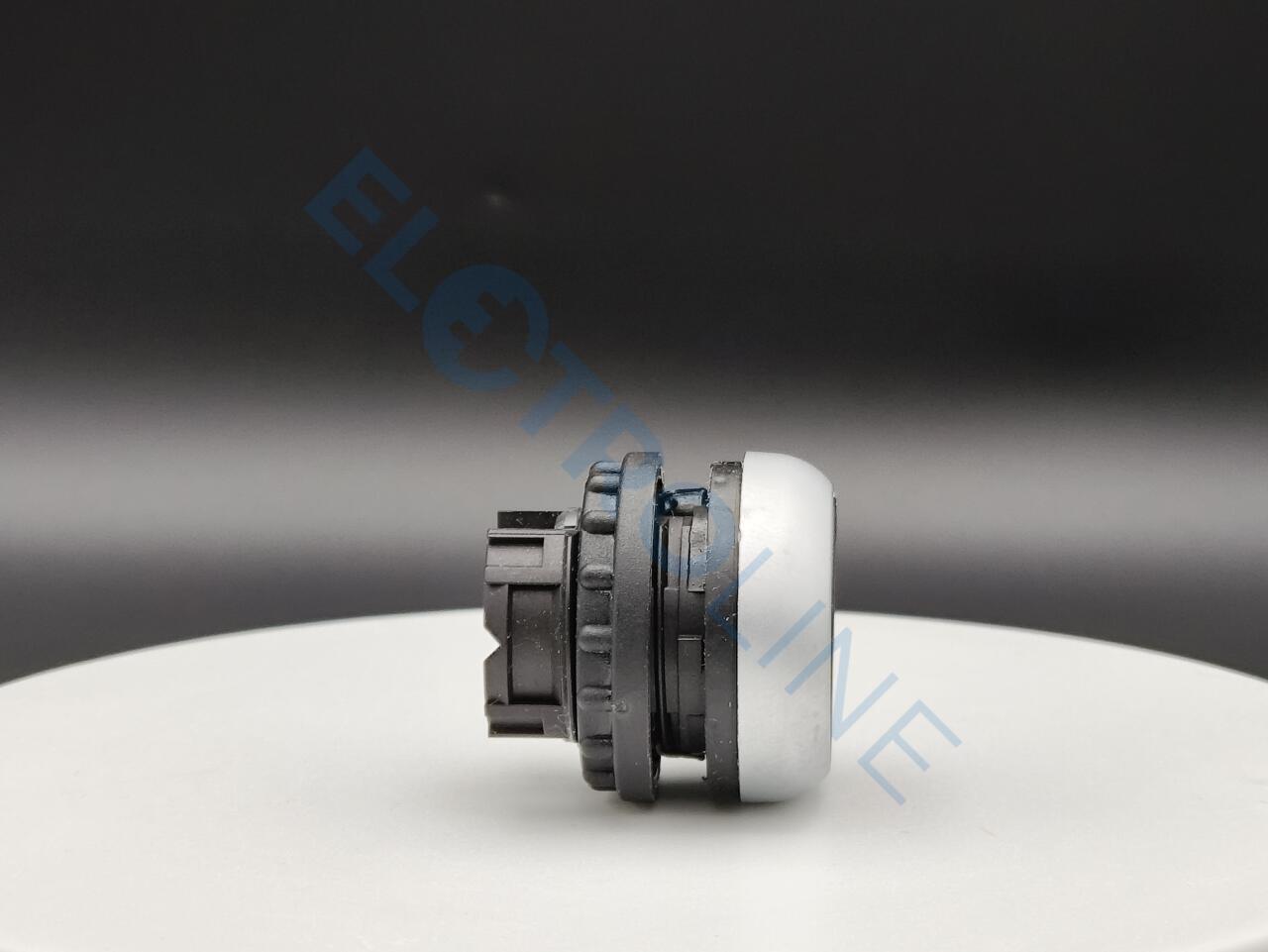

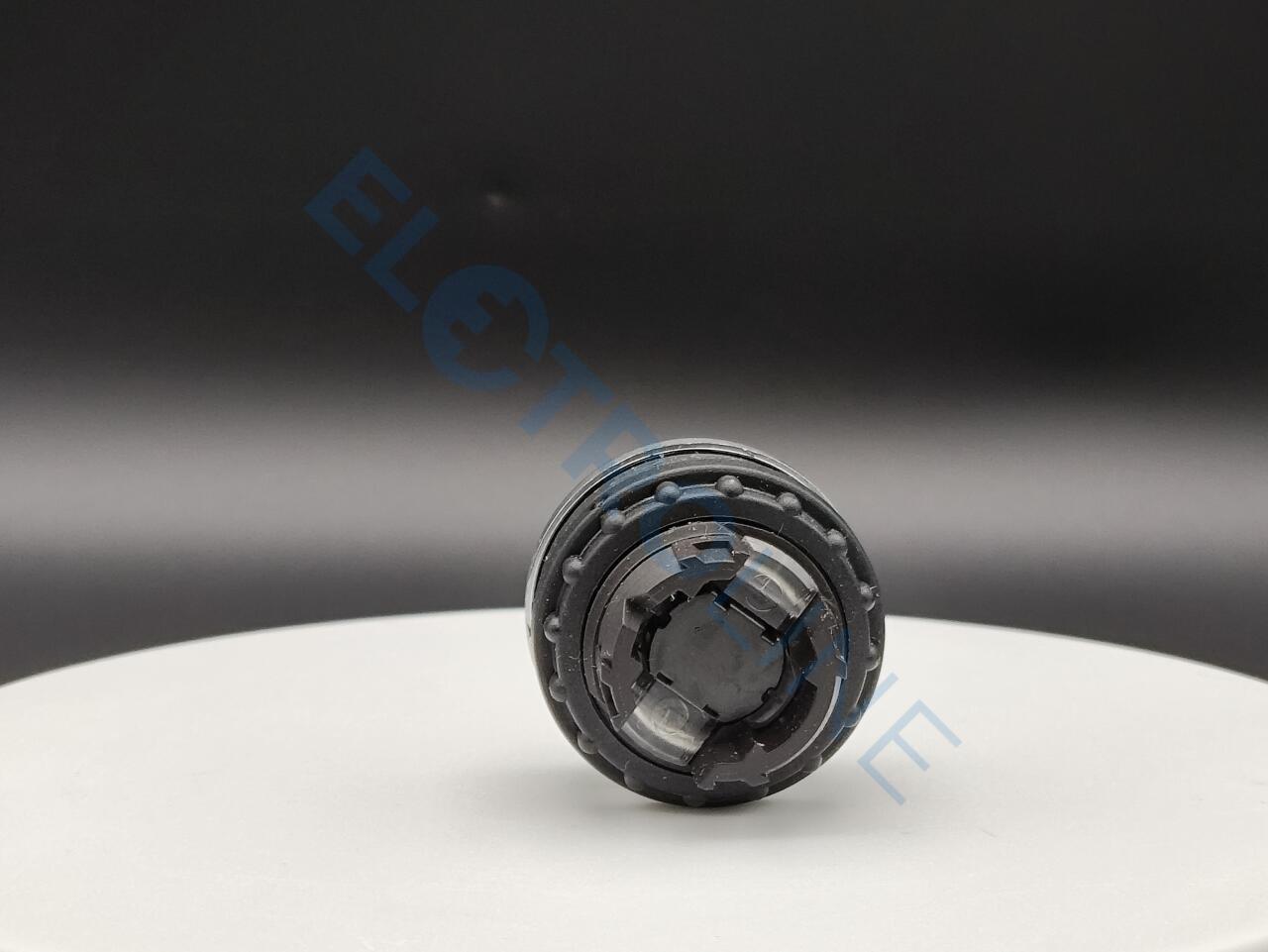

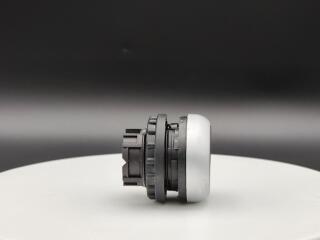

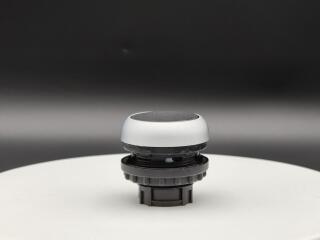

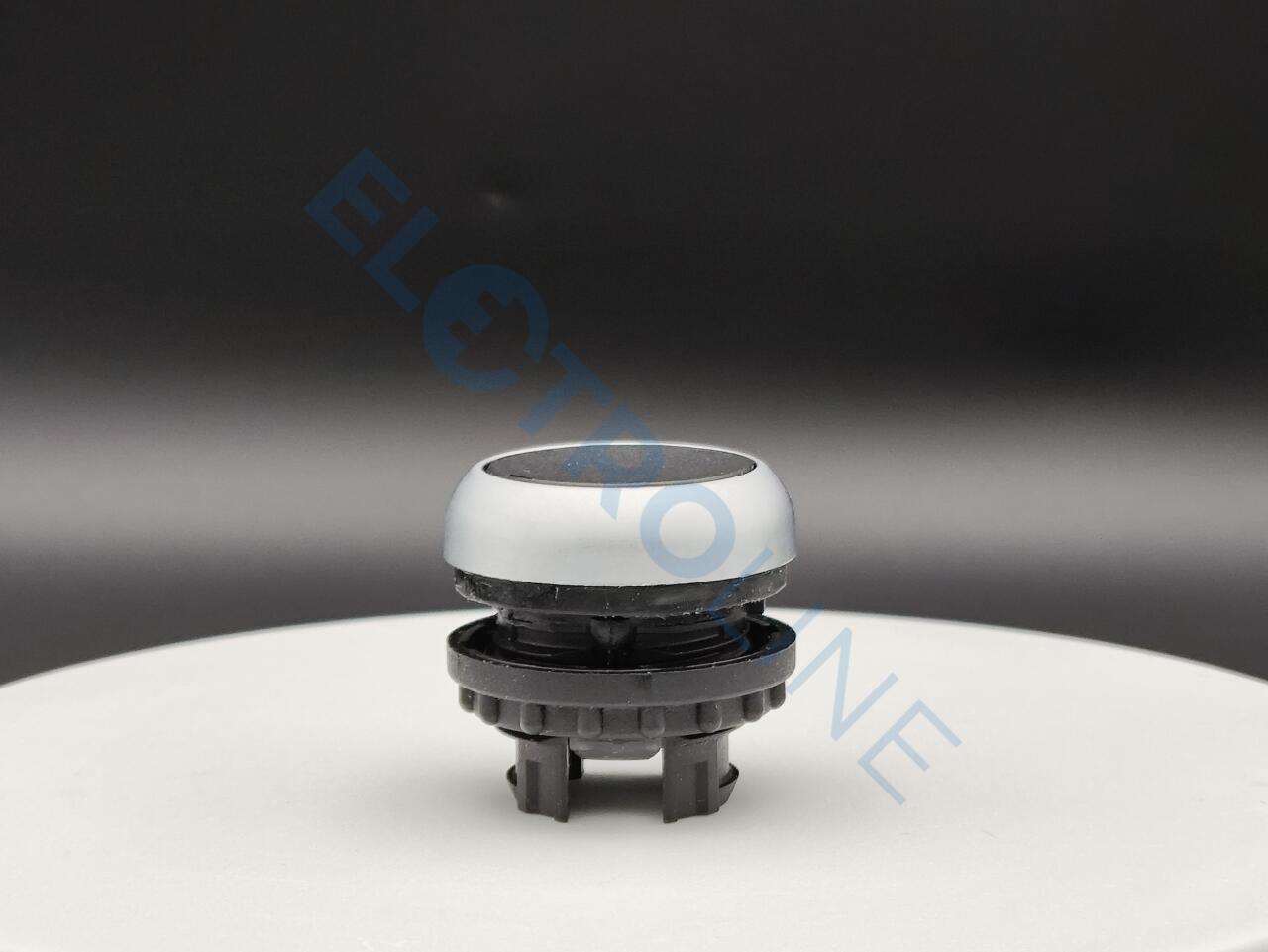

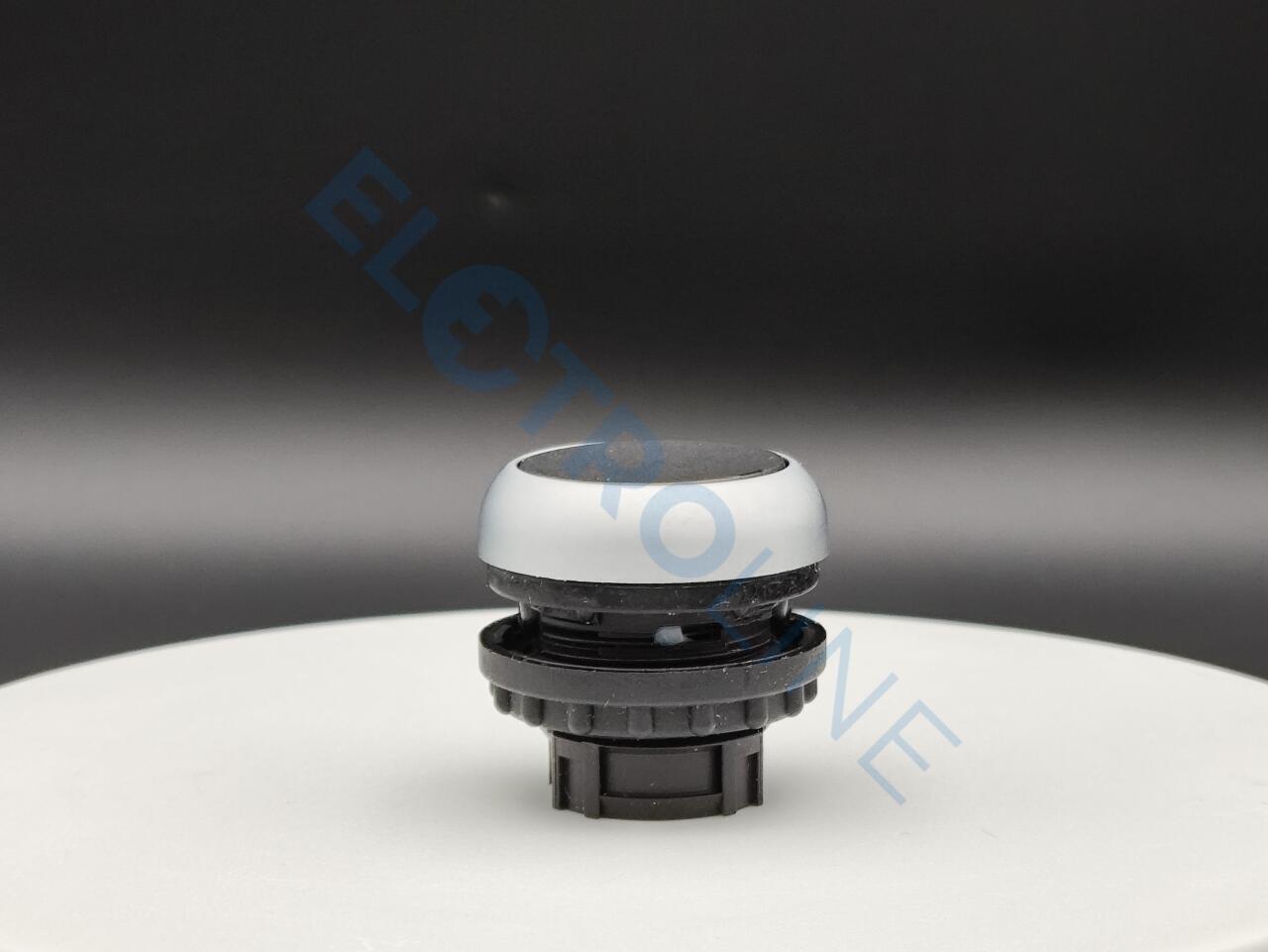

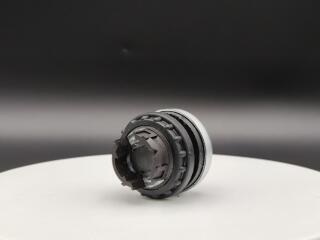

M22-DR-SГоловка кнопки с фиксацией, цвет черный

Артикул:0000216613

Бренд:Eaton

948,75руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.01 кг.

Наличие

M22-DR-S

34 шт.

Склад 1

Основные характеристики

Бренд:

Eaton

Модель:

M22-DR-S

Артикул:

0000216613

Вес (кг):

0.01

Объем (дм3):

0.03

Ед. измерения:

шт.

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

6.Размеры

1. Программа поставок

Ассортимент	RMQ-Titan
Основная функция	Нажимные выключатели
Отдельное устройство/законченное устройство	Отдельное устройство
конструктивное исполнение	плоский
	с фиксацией
Кнопочная панель
Кнопочная панель	черный
Кнопочная панель
	без маркировки
Класс защиты	IP66, IP67, IP69
рамка	Рамка Titan
Подключение к SmartWire-DT	дас разъемами SWD-RMQ
размеры передней панели	22 x 22
указания	Возможность изменения с фиксацией/без фиксации на устройстве

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947VDE 0660
Механический срок службы [Переключения]	> 1 x 106
частота приведения в действие [Переключения/ч]	≦ 1800
Сила нажатия	≦ 5 N
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты	IP66, IP67, IP69
Температура окружающей средыразомкнут	-25 - +70 °C
Температура окружающей средыХранение	- 40 - + 80 °C
установочное положение	любая
Удароустойчивость	30Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g
Классификации перевозки	DNVGLLR

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Неприемлемо.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Front element for push button (EC000221)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for push-button actuators (ecl@ss10.0.1-27-37-12-10 [AKF028014])
Цвет	Черный
Number of command positions	1
Construction type lens	Round
Hole diameter	22.5 мм
Width opening	0 мм
Height opening	0 мм
Type of button	Flat
Suitable for illumination	No
With protective cover	No
Labelled	No
Switching function latching	Yes
Spring-return	Yes
With front ring	Yes
Material front ring	Plastic
Цвет	Хром
Degree of protection (IP), front side	IP67/IP69K
Degree of protection (NEMA), front side	4X

5. Апробации

Product Standards	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Category Control No.	NKCR
CSA File No.	012528
CSA Class No.	3211-03
North America Certification	UL listed, CSA certified
Degree of Protection	UL/CSA Type 3R, 4X, 12, 13

6. Размеры




	Функциональные и индикационные элементыв креплении базовой части
