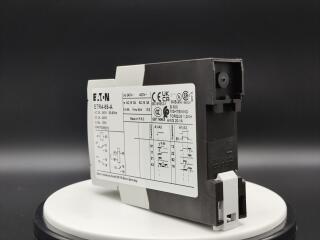

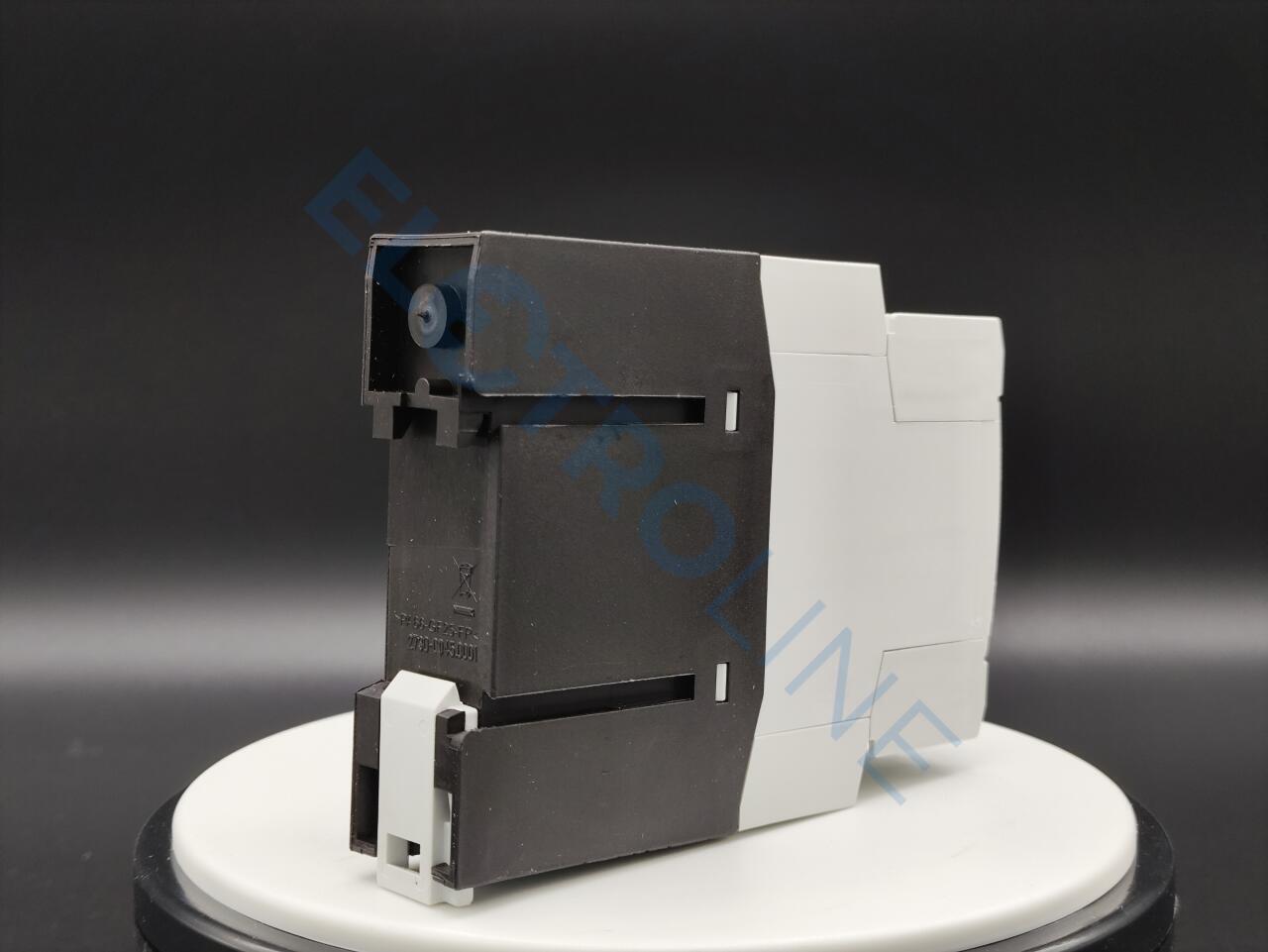

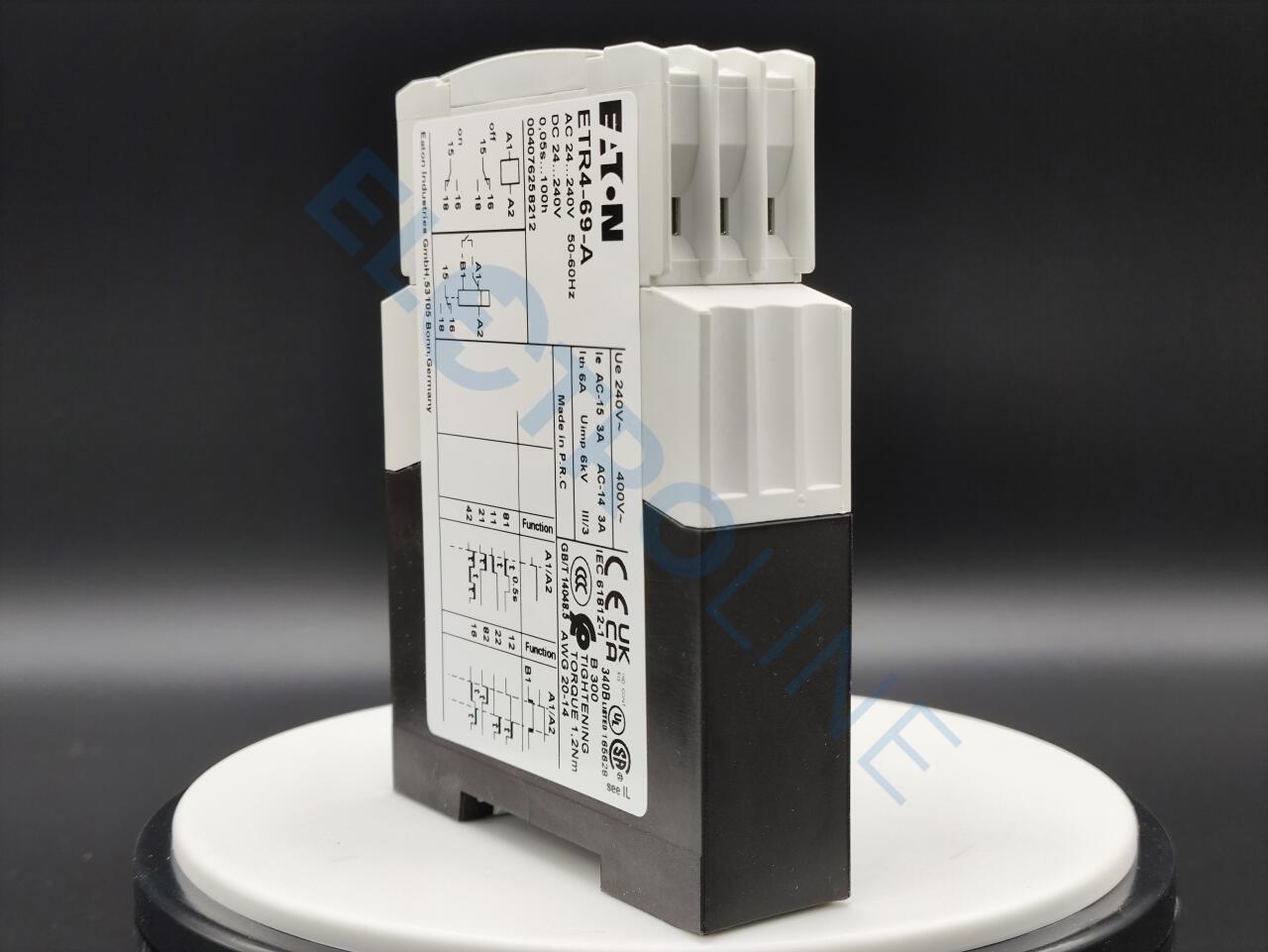

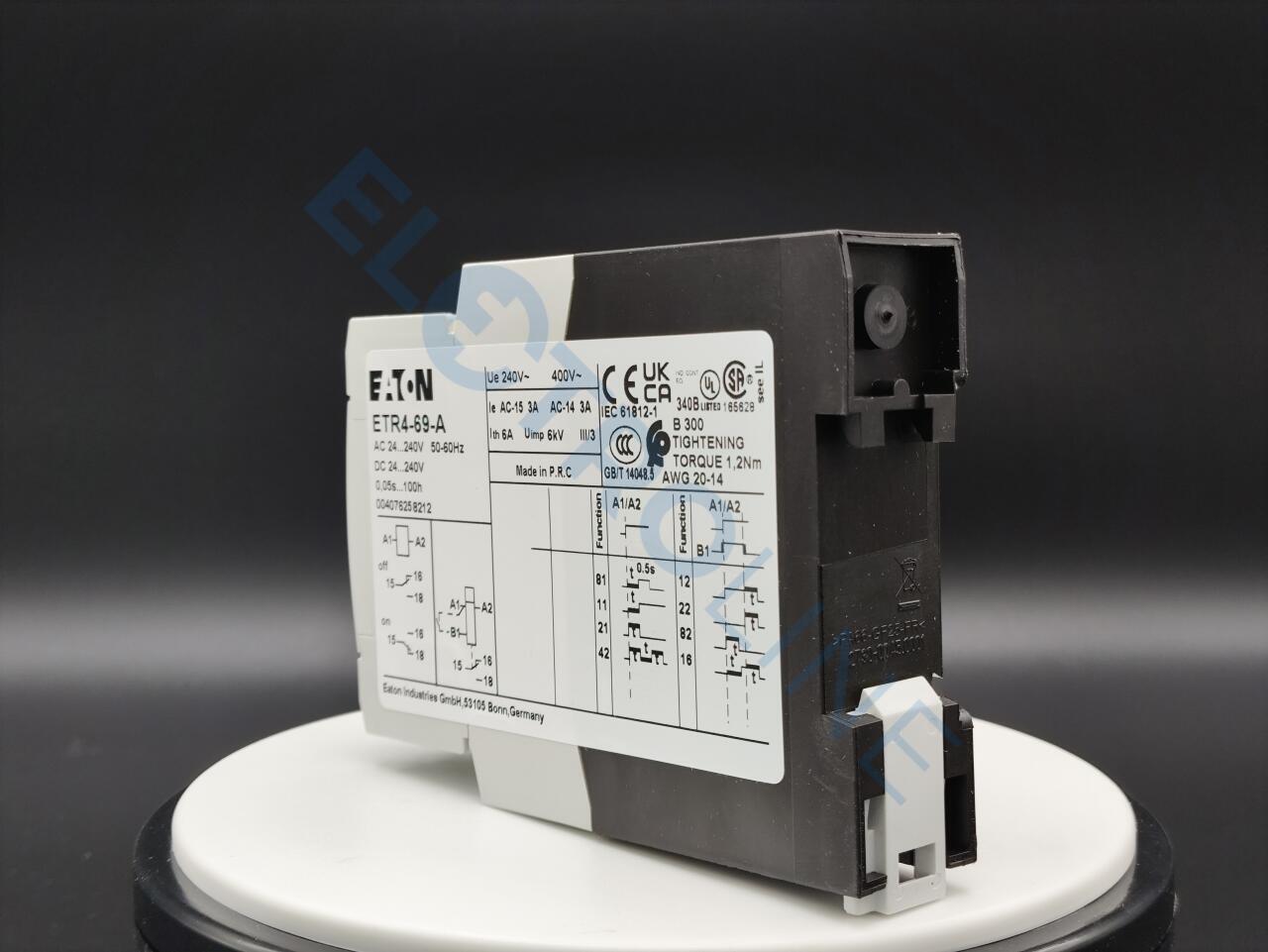

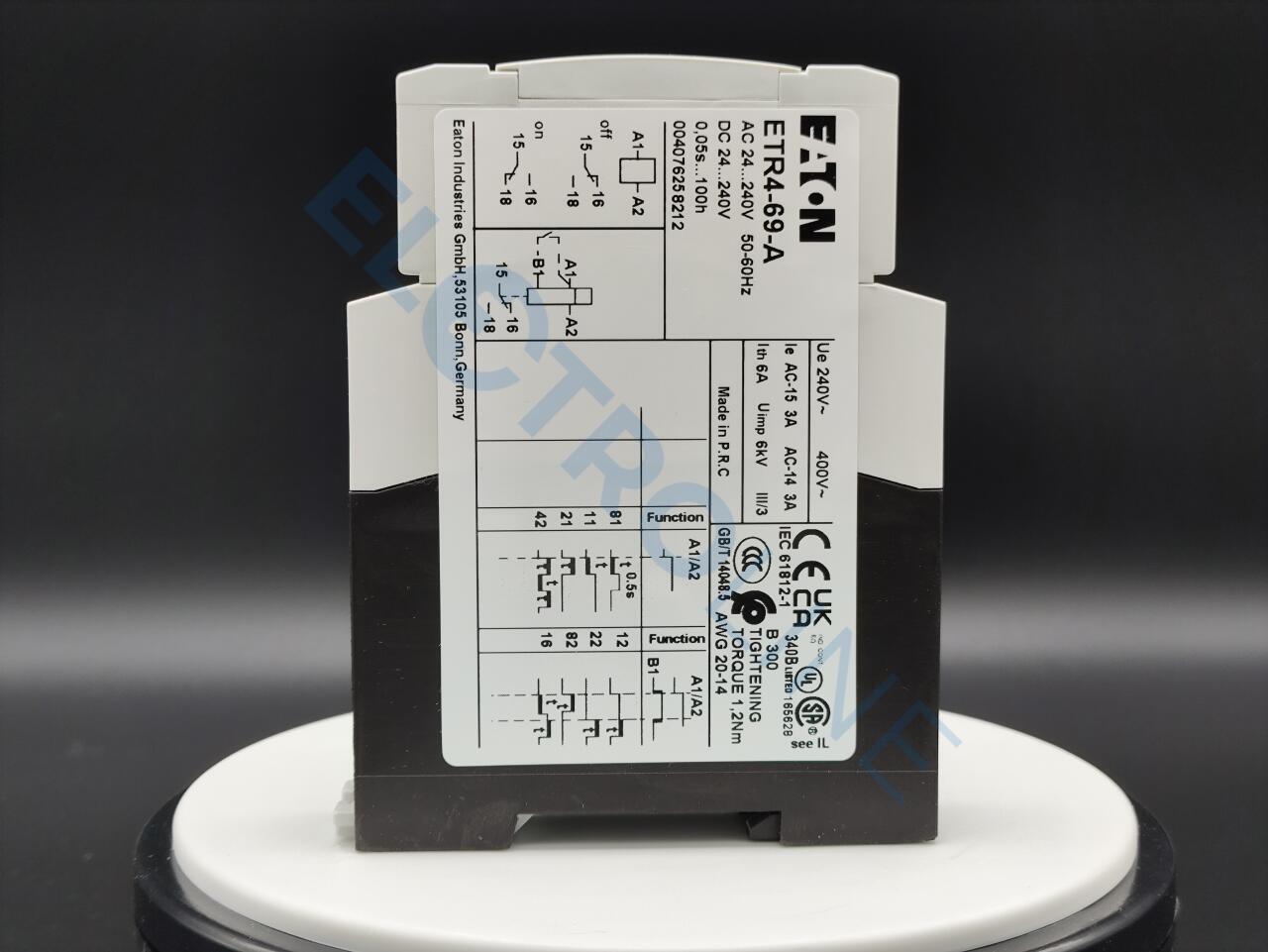

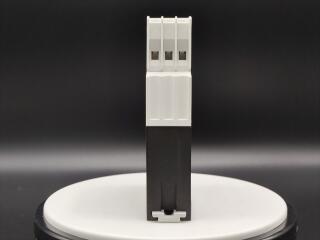

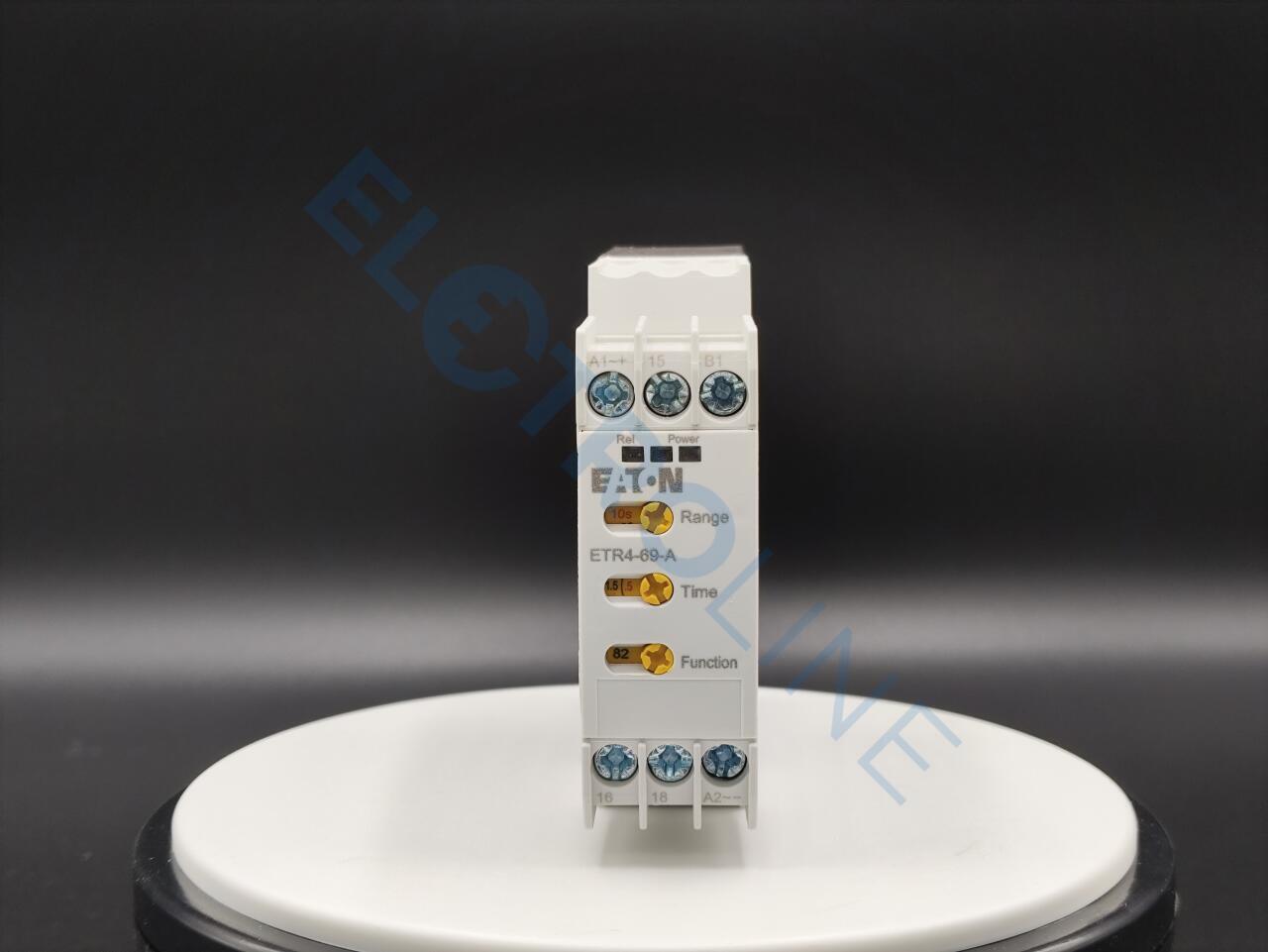

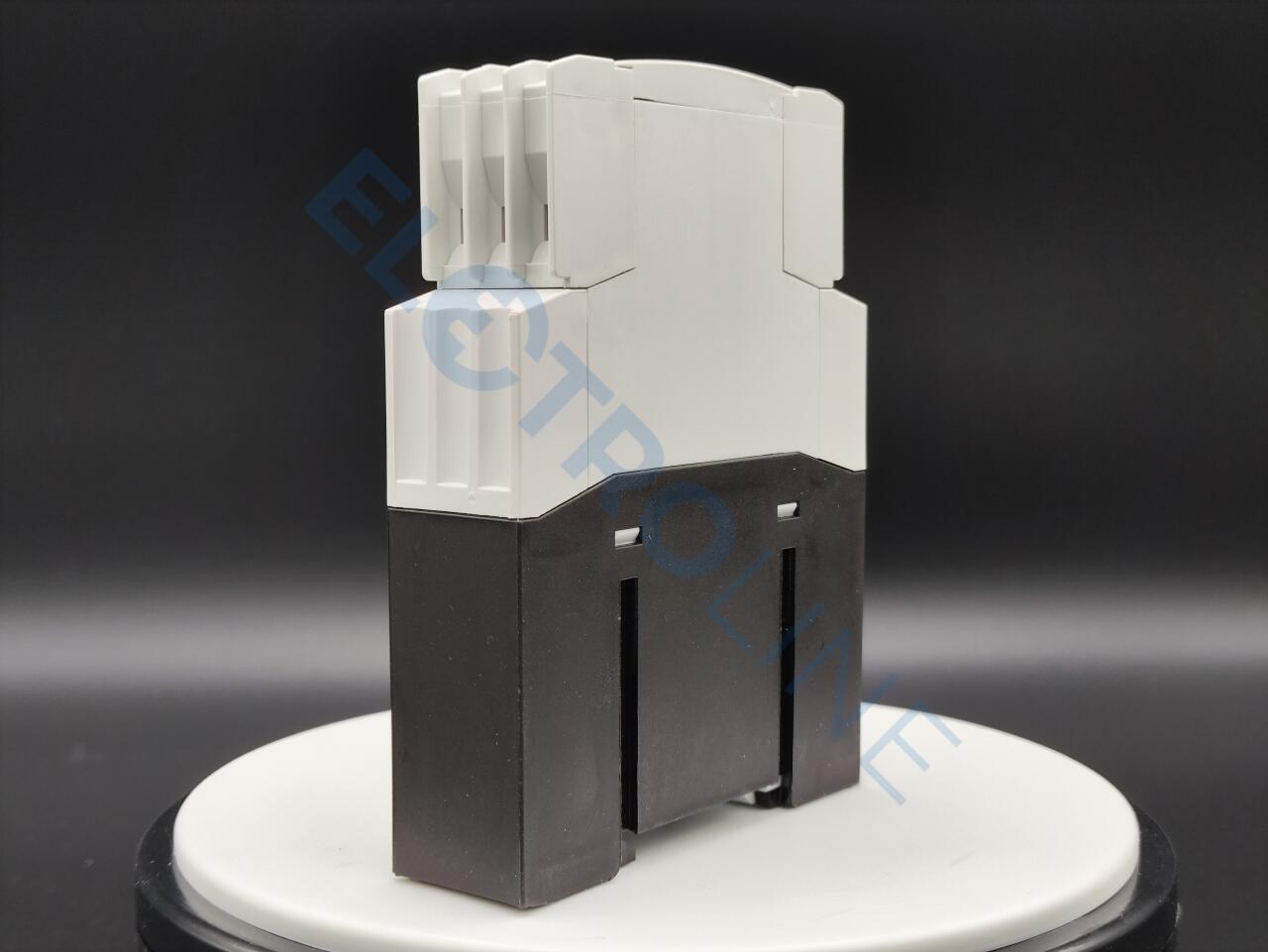

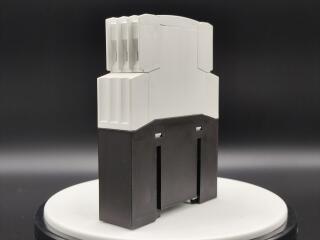

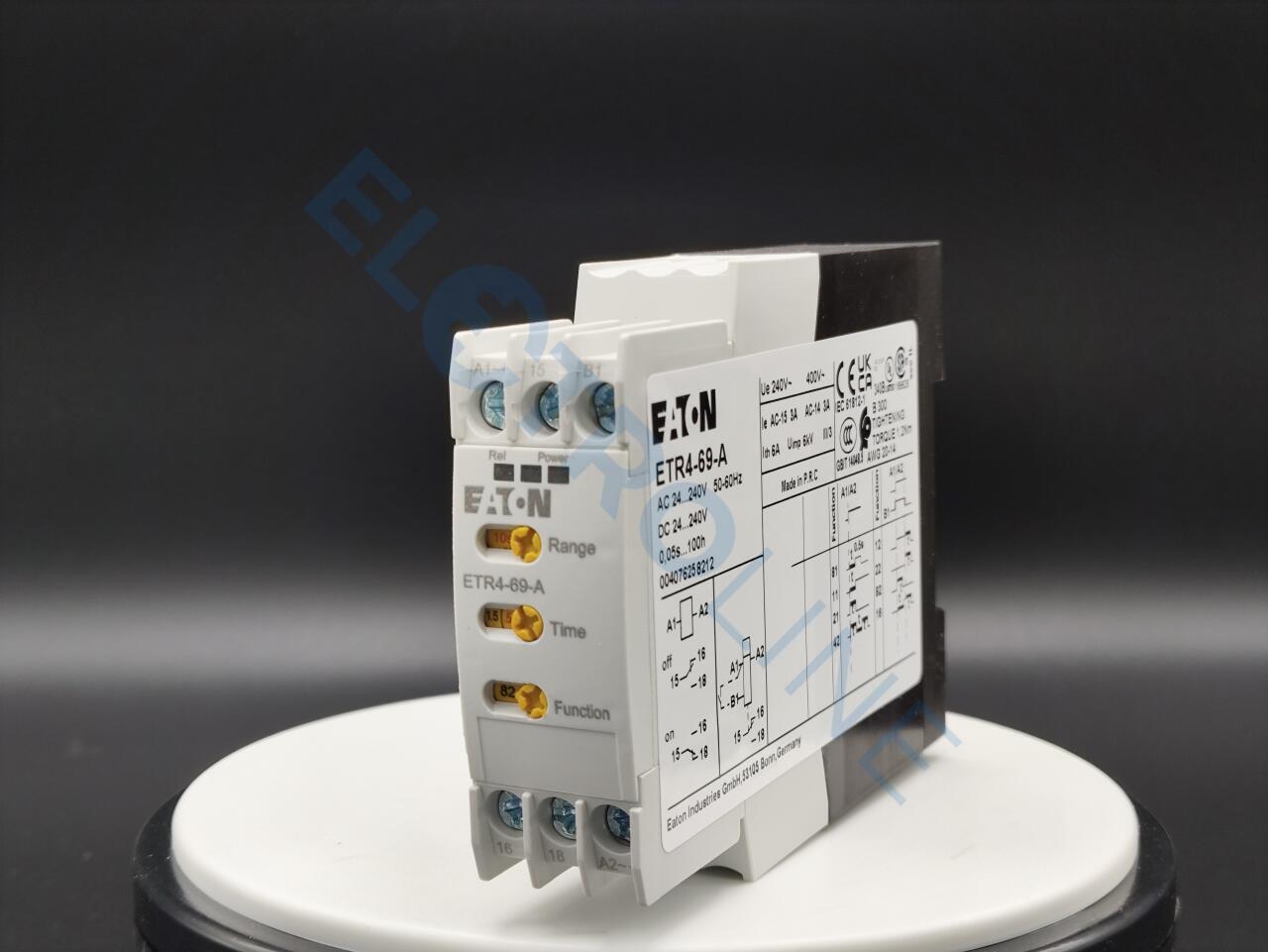

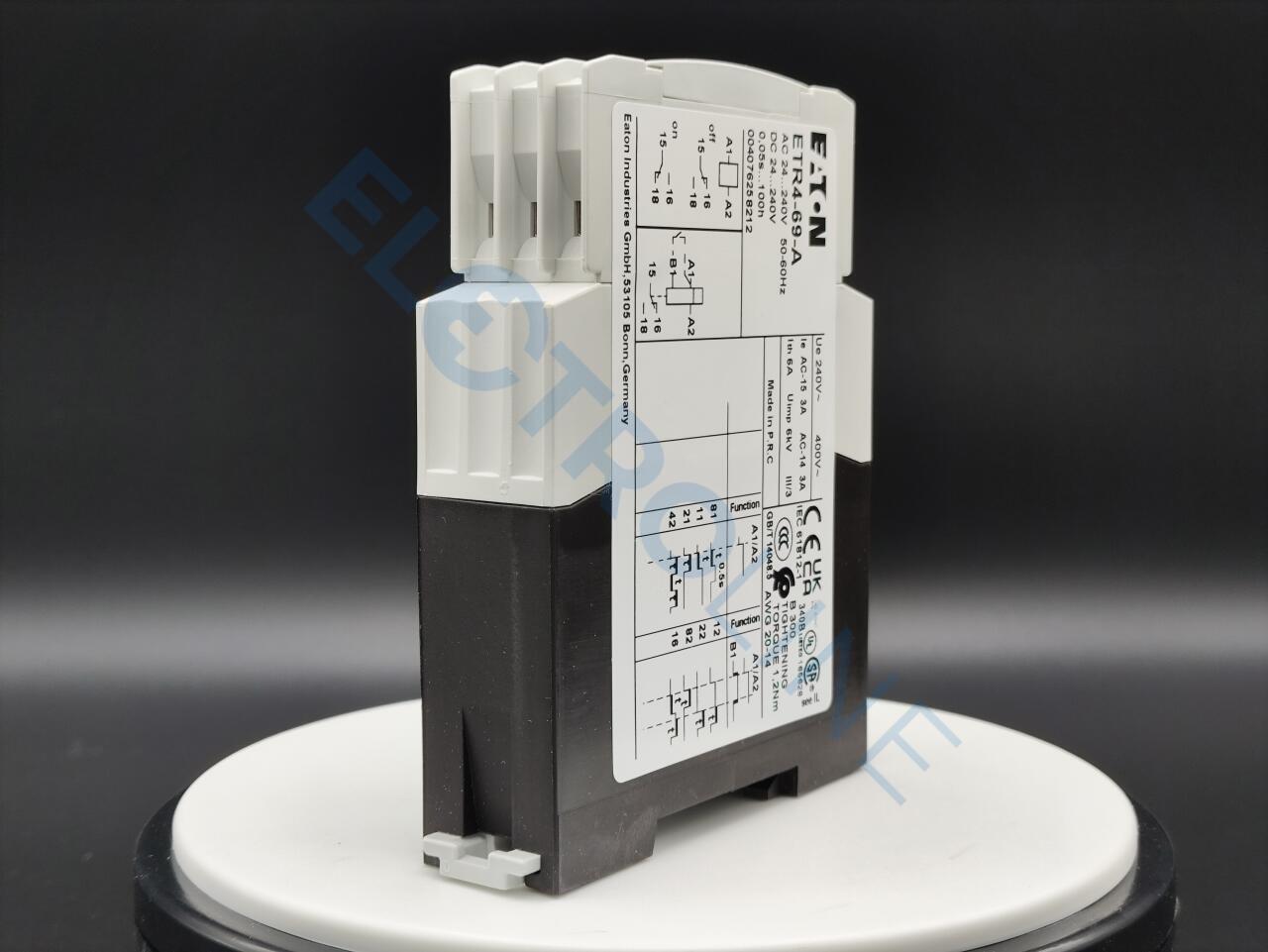

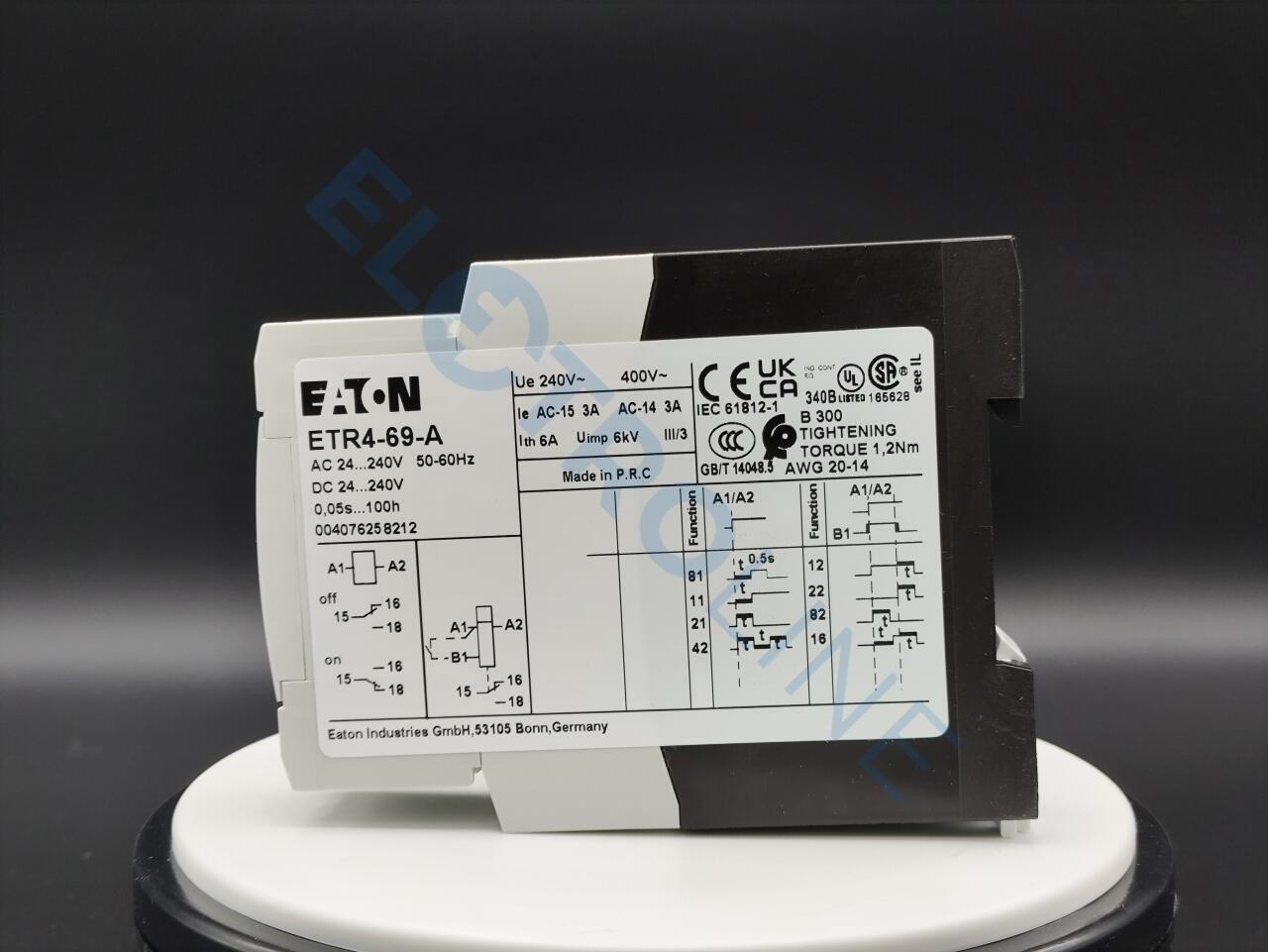

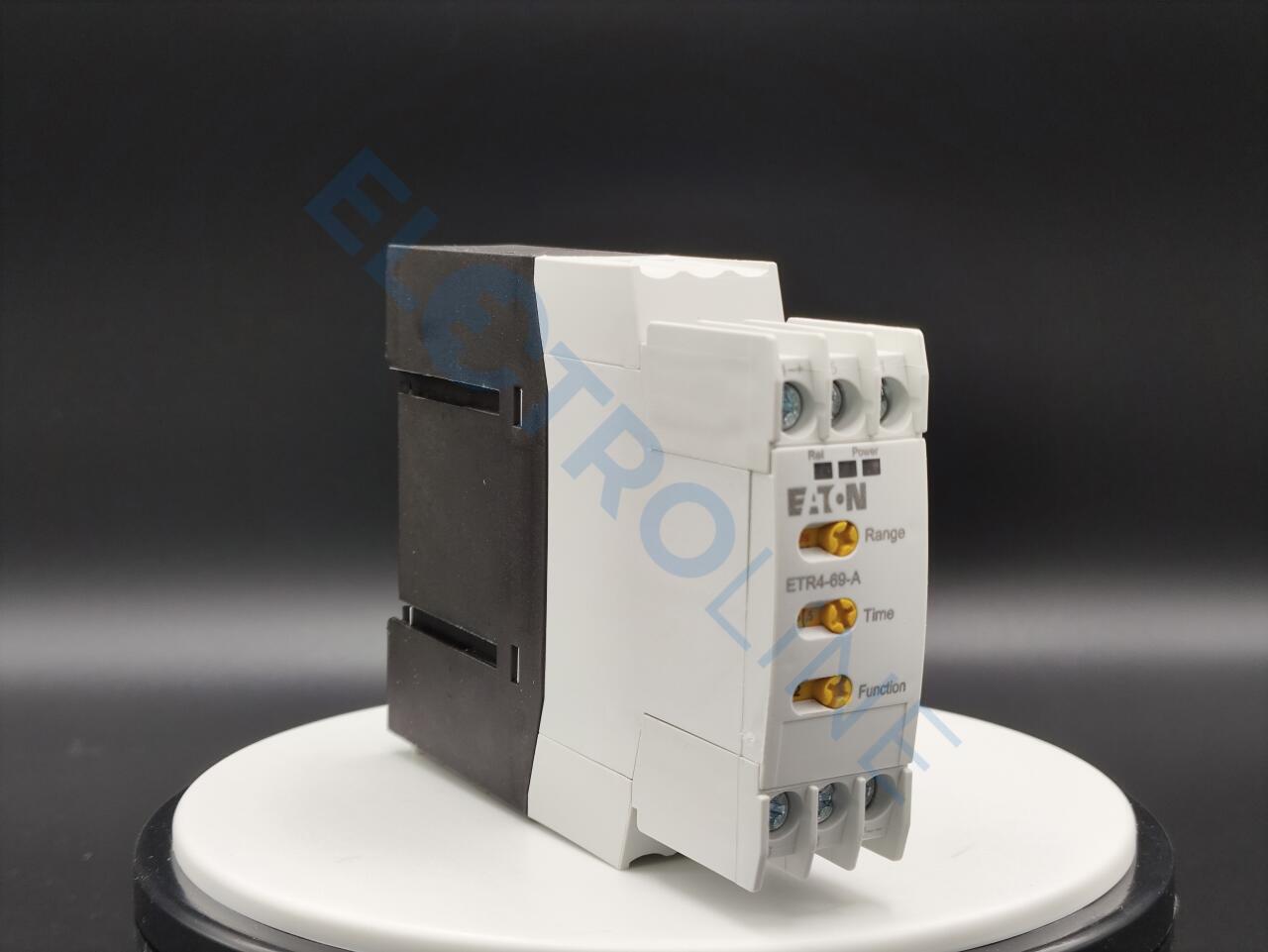

ETR4-69-A - Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC | Electroline

ETR4-69-AРеле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC

Артикул:0000031891

Бренд:Eaton

13 255руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.13 кг.

Наличие

ETR4-69-A

6 шт.

Склад 1

Основные характеристики

Бренд:

Eaton

Модель:

ETR4-69-A

Артикул:

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Реле времени ETR, DILET

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

6.Характеристики

7.Размеры

1. Программа поставок

Ассортимент	Реле времени ETR4
Основная функция	Реле времени
Функция	многофункциональныйс задержкой включениязадержка выключенияимпульс задержки включенияимпульс задержки выключениямигание с началом импульсазадержка включения и выключенияформирование импульсаподача импульса
	Возможность настройки функции таймера
Количество переключающих контактов	1
Диапазон времени	0,05 с - 100 ч
Диапазон времени	0,05 - 1 с0,15 - 3 с0,5 - 10 с1,5 - 30 с5 - 100 с15 - 300 с1,5 - 30 мин15 - 300 мин1,5 - 30 ч5 - 100 ч
Расчетный рабочий ток [Ie]
AC-14 [Ie]300 В [Ie]	3 A
AC-14 [Ie]380 В 400 В 415 В [Ie]	3 A
AC-14 [Ie]	Значение действительно с версии 001.
AC-15220 В 230 В 240 В [Ie]	3 A
AC-15300 В [Ie]	3 A
AC-15380 В 400 В 415 В [Ie]	3 A
AC-15	Значение действительно с версии 001.
Диапазон напряжений [ULN]	24 - 240 В перем. тока, 50/60 Гц24 - 240 В пост. тока В
Ширина	22.5 мм
Обозначение соединений в соответствии с EN 50042
Обозначение соединений в соответствии с EN 50042

2. Технические характеристики

Общая информация
Стандарты и положения	Норма IEC/EN 61812VDE 0435
Механический срок службыРабота от перем. тока [Переключения]	30 x 106
Механический срок службыУправляется постоянным током DC [Переключения]	30 x 106
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыТемпература окружающей среды, хранение	- 45 - + 85 °C
Температура окружающей средыразомкнут	-25 - +60 °C
Температура окружающей средыв капсульном корпусе	- 25 - + 45 °C
установочное положение	любая
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 20 мсЗамыкающие контакты	4 g
Класс защитыКлеммы	IP20
Вес	0.1 кг
Поперечные сечения соединенияодножильный	1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой	1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединенияОдно- или многожильный	1 x (20 - 14) AWG
Контакты
Номинальная устойчивость к импульсу [Uimp]	4000 В перем. тока
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
	Значение действительно с версии 001.
Категория перенапряжения / степень загрязнения	III/2
Номинальные выдерживаемые напряжения изоляции [Ui]	400 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]	600 В перем. тока
	Значение действительно с версии 001.
Номинальное напряжение [Ue]	300 В перем. тока
Номинальное напряжение [Ue]	440 В перем. тока
	Значение действительно с версии 001.
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами	250 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами	250 В перем. тока
Включающая способностьAC-14 cos ϕ = 0,3 400 В	48 A
Включающая способностьAC-15 cos ϕ = 0,3 220 В	50 A
Включающая способностьDC-11 Л/П ≦ 40 мс	1.1 x Ie
Отключающая способность AC-14 cos ϕ = 0,3 440 В	3 A
Отключающая способность AC-15 cos ϕ = 0,3 220 В	3 A
Отключающая способность DC-11 Л/П ≦ 40 мс	1.1 x Ie
Расчетный рабочий ток [Ie]AC-14 [Ie]380 В 400 В 415 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-14 [Ie]	Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14440 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]	3 A
Расчетный рабочий ток [Ie]DC-11Примечание	Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий ток [Ie]DC-11L/R макс. 15 мс24 В [Ie]	1.5 A
Расчетный рабочий ток [Ie]DC-11L/R макс. 50 мс	1.2 A
Обычный термический ток [Ith]	6 A
Стойкость к коротким замыканиям без свариванияПримечание	при прямом уменьшении от сети или трансформатора > 1000 ВА
Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Замыкающий контакт	6 A gG/gL
Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Размыкающий контакт	6 A gG/gL
Стойкость к коротким замыканиям без свариваниямакс. орган тока перегрузки, 220/230 В	FAZ-B4/1-HI Тип
Механические приводы
потребляемая мощностьМощность трогания, перем. ток	2 VA
потребляемая мощностьМощность удержания переменного тока	2 VA
потребляемая мощностьМощность трогания, пост. ток	1.8 W
потребляемая мощностьМощность удержания постоянного тока	1.8 W
Продолжительность включения	100 % продолжительность включения
максимальная частота коммутаций	4000 S/h
Минимальная длительность командПерем. ток (AC)	50 мс
Минимальная длительность командПост. ток (DC)	30 мс
Точность воспроизведения (отклонение)	≦ 0.5 %
Время повторной готовности (после истечения 100% времени задержки)	70 мс
Время изменения контакта [tu]	4 мс
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)примененный стандарт	IEC/EN 61000-4-2
Электростатическая разрядка (ESD)Выход воздуха	8 кВ
Электростатическая разрядка (ESD)Разряд контакта	6 кВ
Электромагнитные поля (RFI)примененный стандарт	IEC/EN 61000-4-3
Электромагнитные поля (RFI)	80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Подавление радиочастотных помех	EN 55011, класс B (проводной)EN 55011, класс B (излучаемый)
Импульсное напряжение	Кабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ
мощные импульсы (скачок напряжения)	2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6	10 В

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	1.4 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	1.8 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Relays (EG000019) / Timer relay (EC001439)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013])
Type of electric connection	Screw connection
Function delay-on energization	Yes
Function delay on de-energization	Yes
Function floating contact on energization	Yes
Function floating contact on de-energization	Yes
Function star-delta	No
Function pulse shaping	Yes
Function flashing, starting with pause, fixed time	Yes
Function flashing, starting with pulse, fixed time	Yes
Clock function, starting with pause, variable	Yes
Clock function, starting with pulse, variable	Yes
With plug-in socket	No
Remote operation possible	No
Suitable for remote control	No
Pluggable on auxiliary contact block	No
Rated control supply voltage Us at AC 50HZ	24 - 240 V
Rated control supply voltage Us at AC 60HZ	24 - 240 V
Rated control supply voltage Us at DC	24 - 240 V
Voltage type for actuating	AC/DC
Nominal current	3 A
Time range	0.05 - 360000 s
Number of outputs, undelayed, normally closed contact
Number of outputs, undelayed, normally open contact
Number of outputs, undelayed, change-over contact
Number of outputs, delayed, normally closed contact
Number of outputs, delayed, normally open contact
Number of outputs, delayed, change-over contact
Outputs, reversible delayed/undelayed	Yes
With semiconductor output	No
Suitable for DIN rail (top hat rail) mounting	Yes
Suitable for front mounting	No
Width	23 мм
Height	83 мм
Depth	103 мм

5. Апробации

Product Standards	IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking
UL File No.	E29184
UL Category Control No.	NKCR
CSA File No.	12528
CSA Class No.	3211-03
North America Certification	UL listed, CSA certified
Degree of Protection	IEC: IP20, UL/CSA Type: -

6. Характеристики

	Диаграммы состояний функций таймераПояснения к светодиодной индикации Отсчет времени остановлен, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 не замкнут ① A2/A1 соединены перемычкой② A2/A1 не соединены перемычкой
	11 задержка включения

	12 задержка выключения

	16 задержка включения и выключения

	21 импульс задержки включения

	22 импульс задержки выключения

	42 мигание, с началом импульса

	81 подача импульса

	82 формирование импульсов

	Функция ON-OFF

7. Размеры



	действительно начиная с версии 001

На этой странице вы можете приобрести Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC (артикул: 0000031891). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.

Для покупки модели ETR4-69-A просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.

После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
