| Ассортимент | Мини-контакторы DILER |
| Применение | Вспомогательный контактор |
| Описание | с принудительно ведомыми контактами |
| Техника присоединения | Винтовые клеммы |
| Расчетный рабочий ток | |
| обычный термический ток, 1-полюсныйразомкнутпри 50 °C [Ith =Ie] | 10 A |
| AC-15220 В 230 В 240 В [Ie] | 6 A |
| AC-15380 В 400 В 415 В [Ie] | 3 A |
| Назначение контактов | |
| Замык. = замыкающий контакт | 2 замык |
| Разм. = размыкающий контакт | 2 разм. |
| графические условные обозначения | |
| Кодовое число/исполнение комбинаций | |
| кодовое число | 22E |
| Применяемое для | …DILE |
| Управляющее напряжение | 230 V 50 Hz, 240 V 60 Hz |
| Род тока: перем. ток/пост. ток | AC |
| указания | Коммутирующие элементы согласно EN 50011.Обозначение соединений катушки в соответствии с EN 50005. |
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA |
| Механический срок службыРабота от перем. тока [Переключения] | 10 x 106 |
| максимальная частота коммутаций [Переключения/ч] | 9000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +50 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| установочное положениеустановочное положение | любое, кроме вертикального с клеммами A1/A2 снизу |
| установочное положениеустановочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты | 8 g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| ВесРабота от перем. тока | 0,17 кг |
| Поперечные сечения соединенияВинтовые клеммыодножильный | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой | 1 x (0,75 - 1,5)2 x (0,75 - 1,5) мм2 |
| Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный | 18 - 141 x (18 - 14)2 x (18 - 14) AWG |
| Поперечные сечения соединенияВинтовые клеммыДлина зачистки | 8 мм |
| Поперечные сечения соединенияВинтовые клеммыСоединительный винт | M3,5 |
| Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv | 2 Размер |
| Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка | 0.8 x 5.51 x 6 мм |
| Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент | 1.2 Нм |
| Контакты | |
| Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта | да |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 600 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами | 300 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 300 В перем. тока |
| Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнутпри 50 °C [Ith =Ie] | 10 A |
| Расчетный рабочий токAC-15220 В 230 В 240 В [Ie] | 6 A |
| Расчетный рабочий токAC-15380 В 400 В 415 В [Ie] | 3 A |
| Расчетный рабочий токAC-15500 В [Ie] | 1.5 A |
| Расчетный рабочий токПост. ток (DC)Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В] | 2.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В] | 2.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В] | 1.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В] | 0.5 A |
| Расчетный рабочий токНадёжность контакта [Частота отказов] | |
| Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В | 4 PKZM0 |
| Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В | 4 PKZM0 |
| Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В | 6 A gG/gL |
| Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В | 10 A безынерционный |
| Электрические тепловые потери при нагрузке с IthРабота от перем. тока | 1.1 W |
| Механические приводы | |
| Безопасность по напряжениюРабота от перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание] | 0.8 - 1.1 x Uc |
| Безопасность по напряжениюРабота от перем. токаДвухчастотная катушка 50/60 Гц [втягивание] | 0.85 - 1.1 x Uc |
| потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание] | 25 VA |
| потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [Удержание] | 4.6 VA |
| потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [Удержание] | 1.3 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Работа от перем. тока, время замыкания | 14 - 21 мс |
| Время переключения 100 % US (рекомендуемые значения)Работа от перем. тока, замыкающий контакт, время размыкания | 8 - 18 мс |
| Время переключения 100 % US (рекомендуемые значения)Работа от перем. тока с вспомогательным блоком, время замыкания макс. | 45 мс |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 10 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 0.5 A |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 6 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.4 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1.8 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +50 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Contactor relay (EC000196) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Contactor relay (ecl@ss10.0.1-27-37-10-01 [AAB716014]) | |
| Rated control supply voltage Us at AC 50HZ | 230 - 230 V |
| Rated control supply voltage Us at AC 60HZ | 240 - 240 V |
| Rated control supply voltage Us at DC | 0 - 0 V |
| Voltage type for actuating | AC |
| Rated operation current Ie, 400 V | 3 A |
| Connection type auxiliary circuit | Screw connection |
| Mounting method | DIN-rail/screw |
| Interface | No |
| Number of auxiliary contacts as normally closed contact | 2 |
| Number of auxiliary contacts as normally open contact | 2 |
| Number of auxiliary contacts as normally closed contact, delayed switching | |
| Number of auxiliary contacts as normally open contact, leading | |
| With LED indication | No |
| Number of auxiliary contacts as change-over contact | |
| Manual operation possible | No |
| Product Standards | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America | No |
| Дополнительное оснащение | 1: Схема защиты2: Модули вспомогательных контактов |
| характеристика | |
| Срок службы компонента (переключений)Ie = расчетный рабочий ток |
| DILER-…DILER-…-G(-C) | |
| DILER-…(-C) + …DILE(-C)DILER-…-G(-C) + …DILE(-C) | |
| 2DILE-… + MVDILE + …DILE2DILE-…-G + MVDILE + …DILE | |
| 2DILE-… + MVDILE2DILE-…-G + MVDILE |

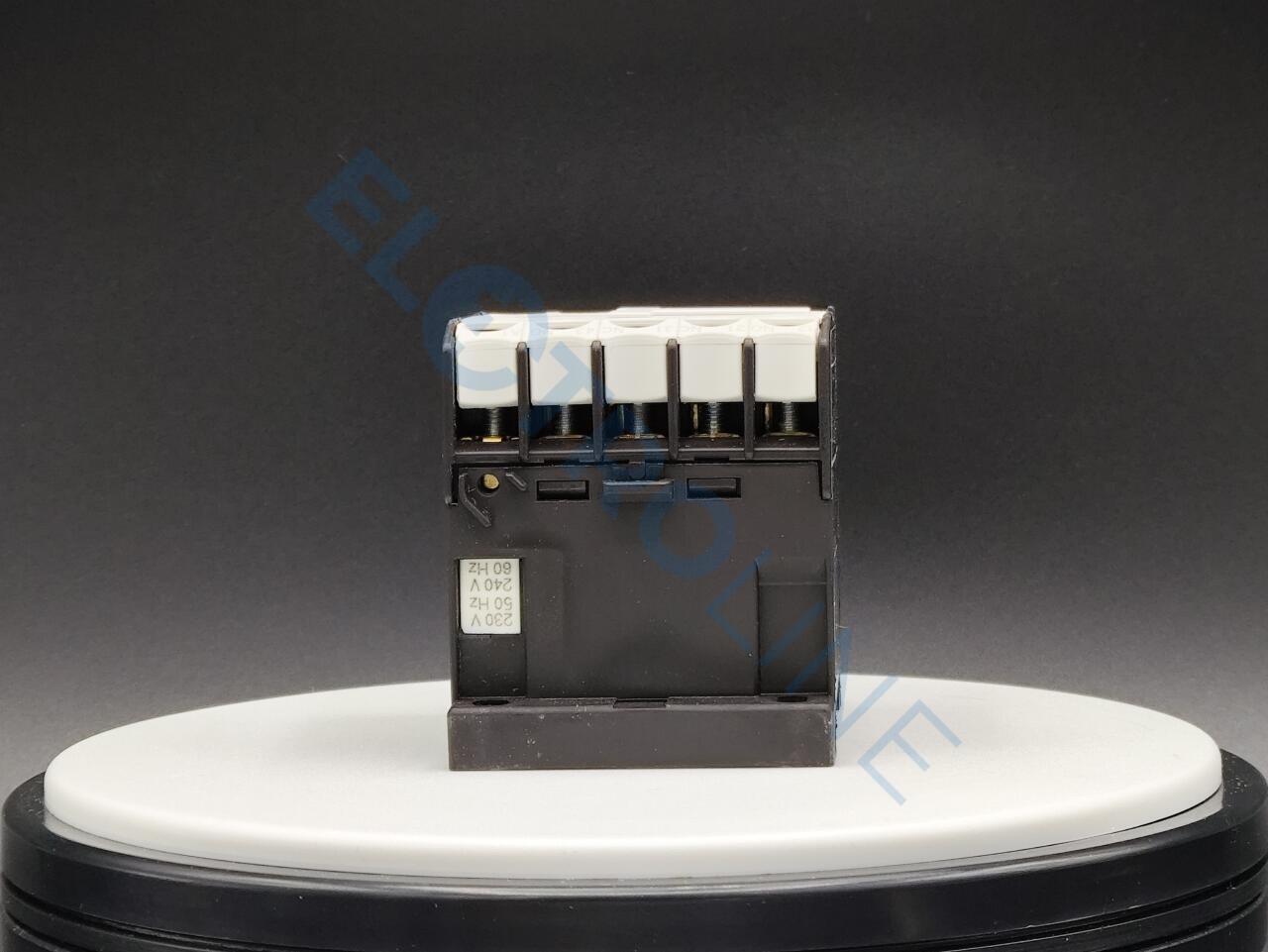

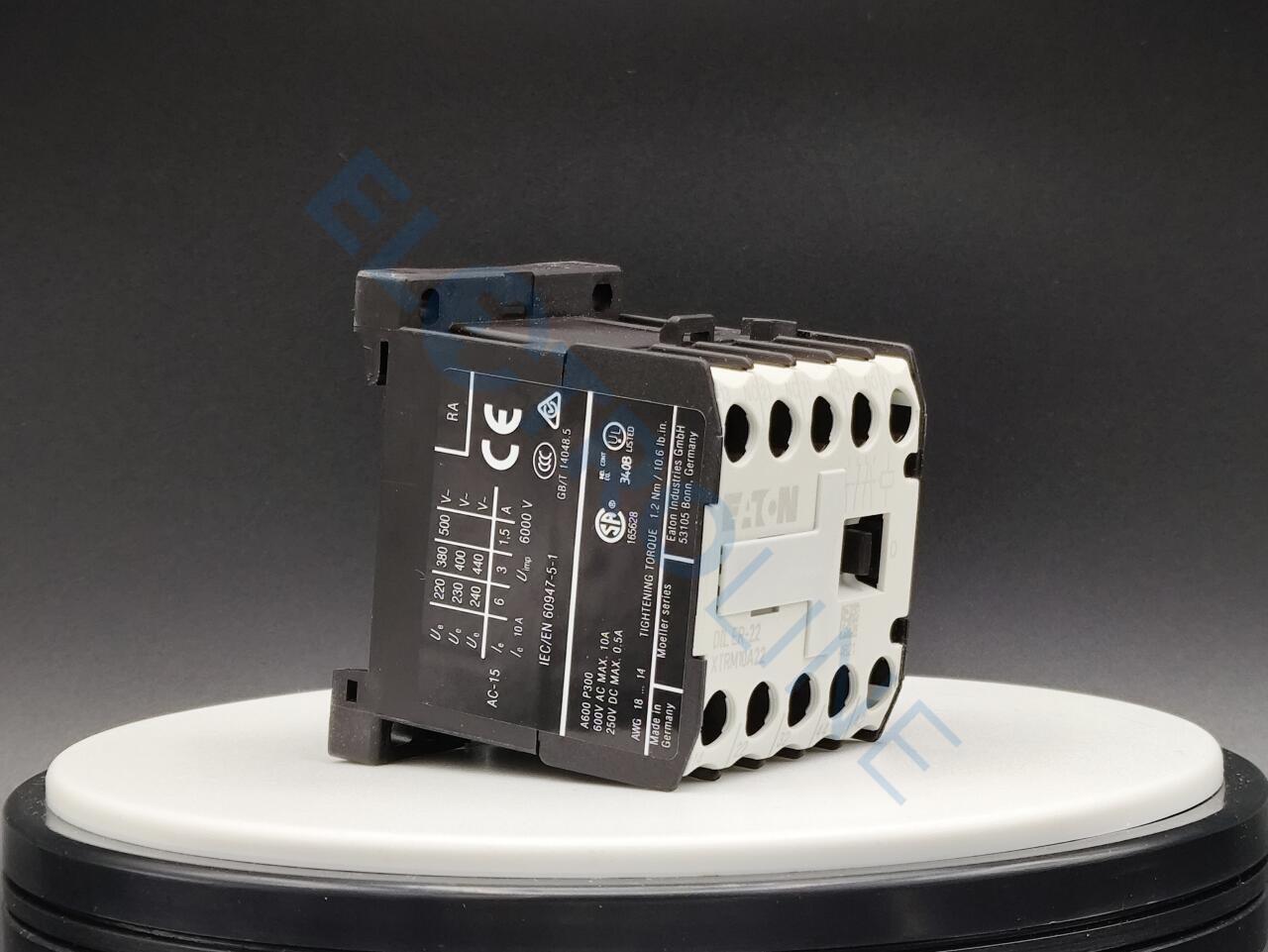

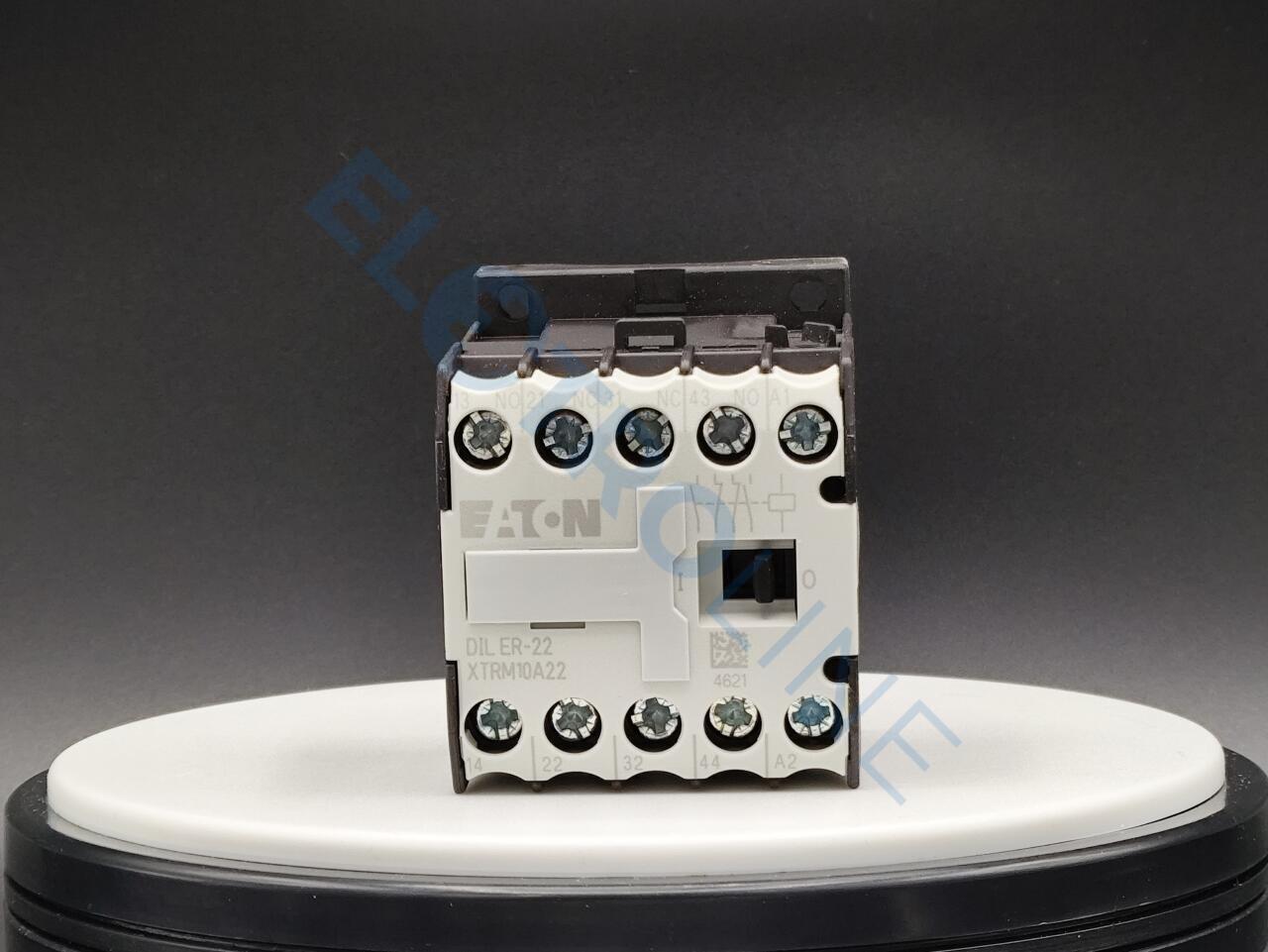

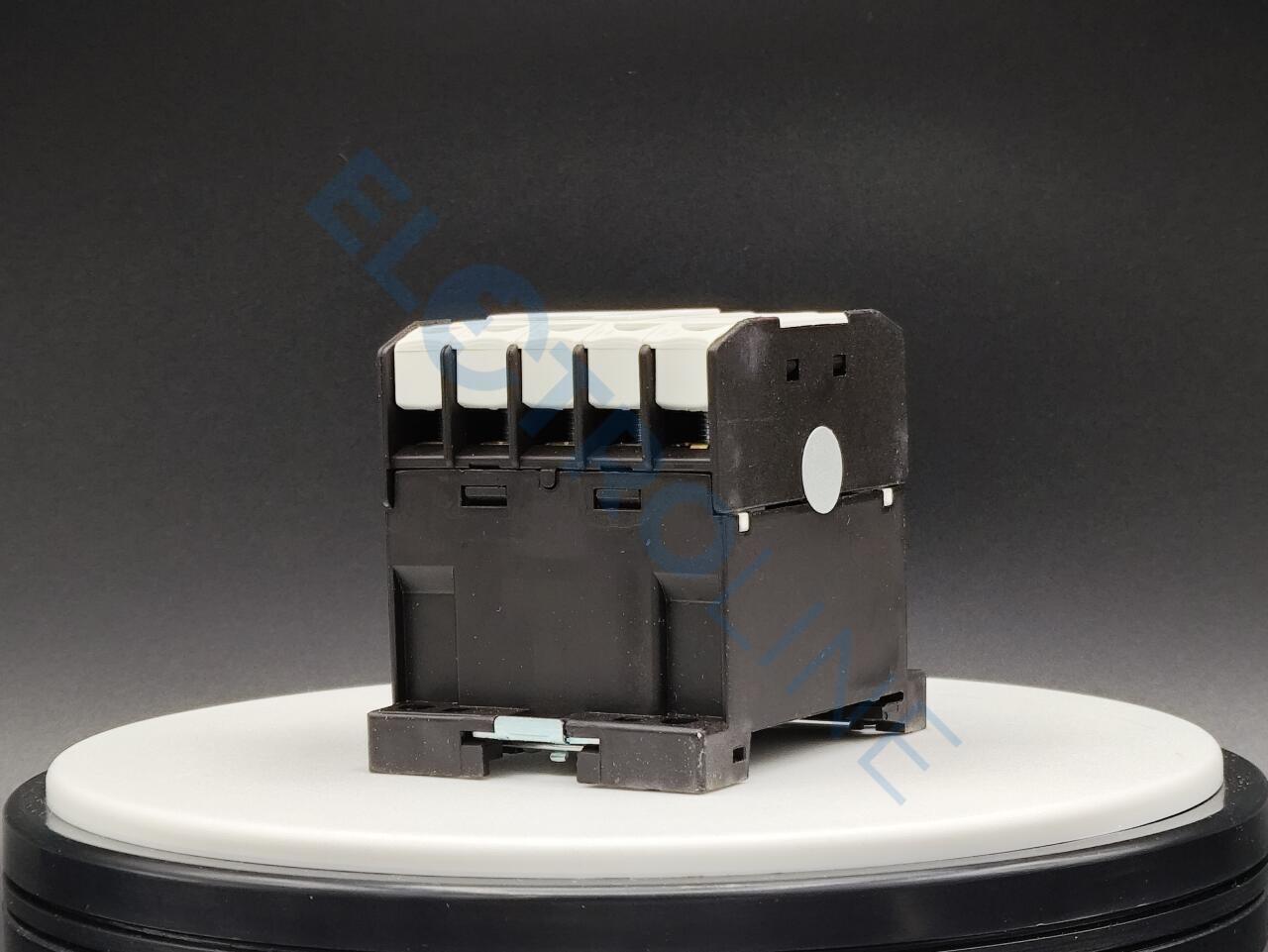

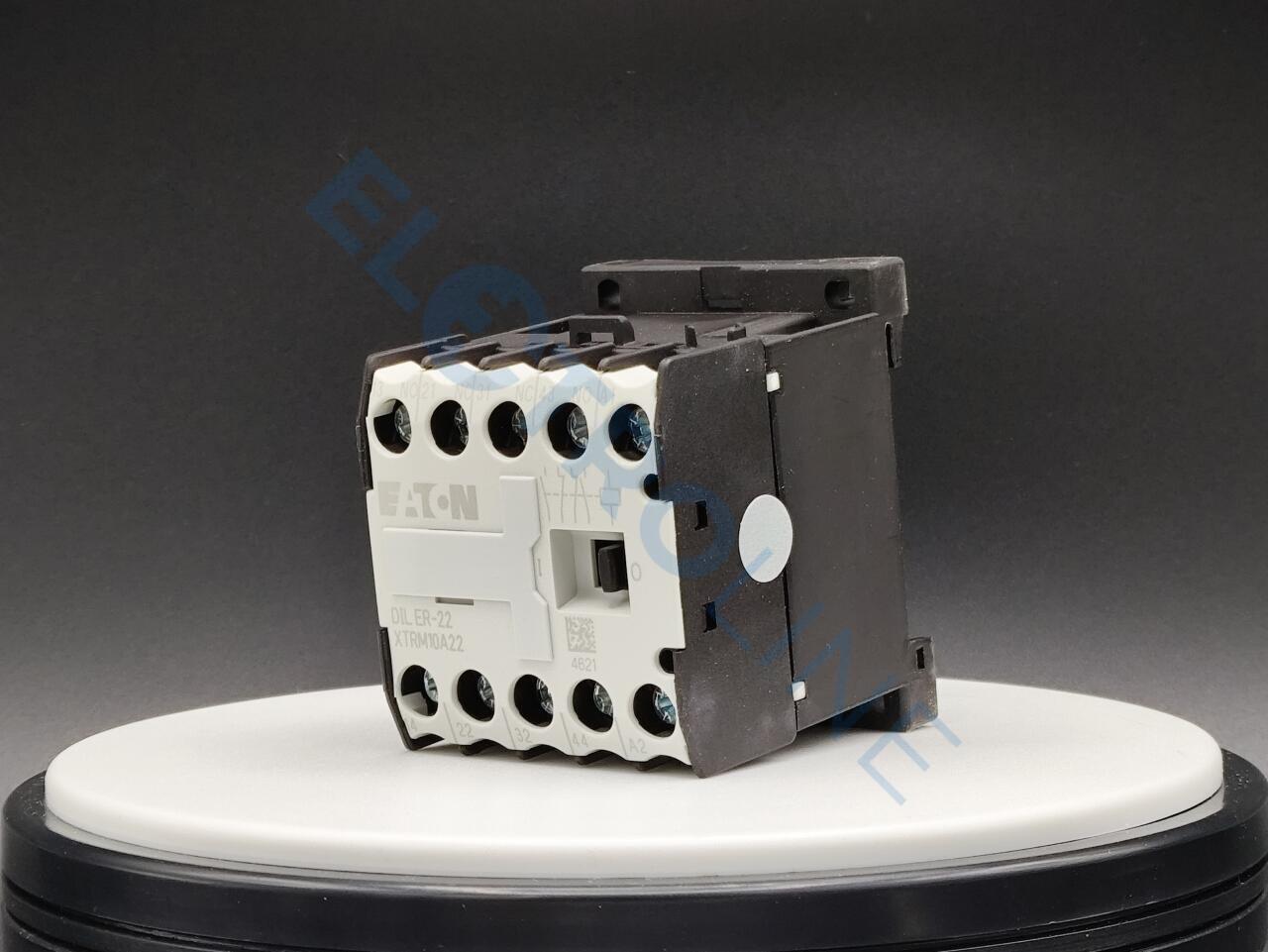

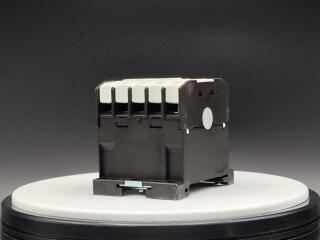

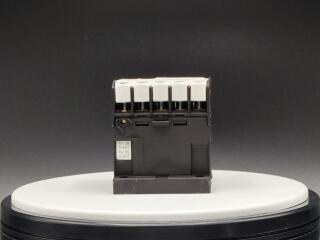

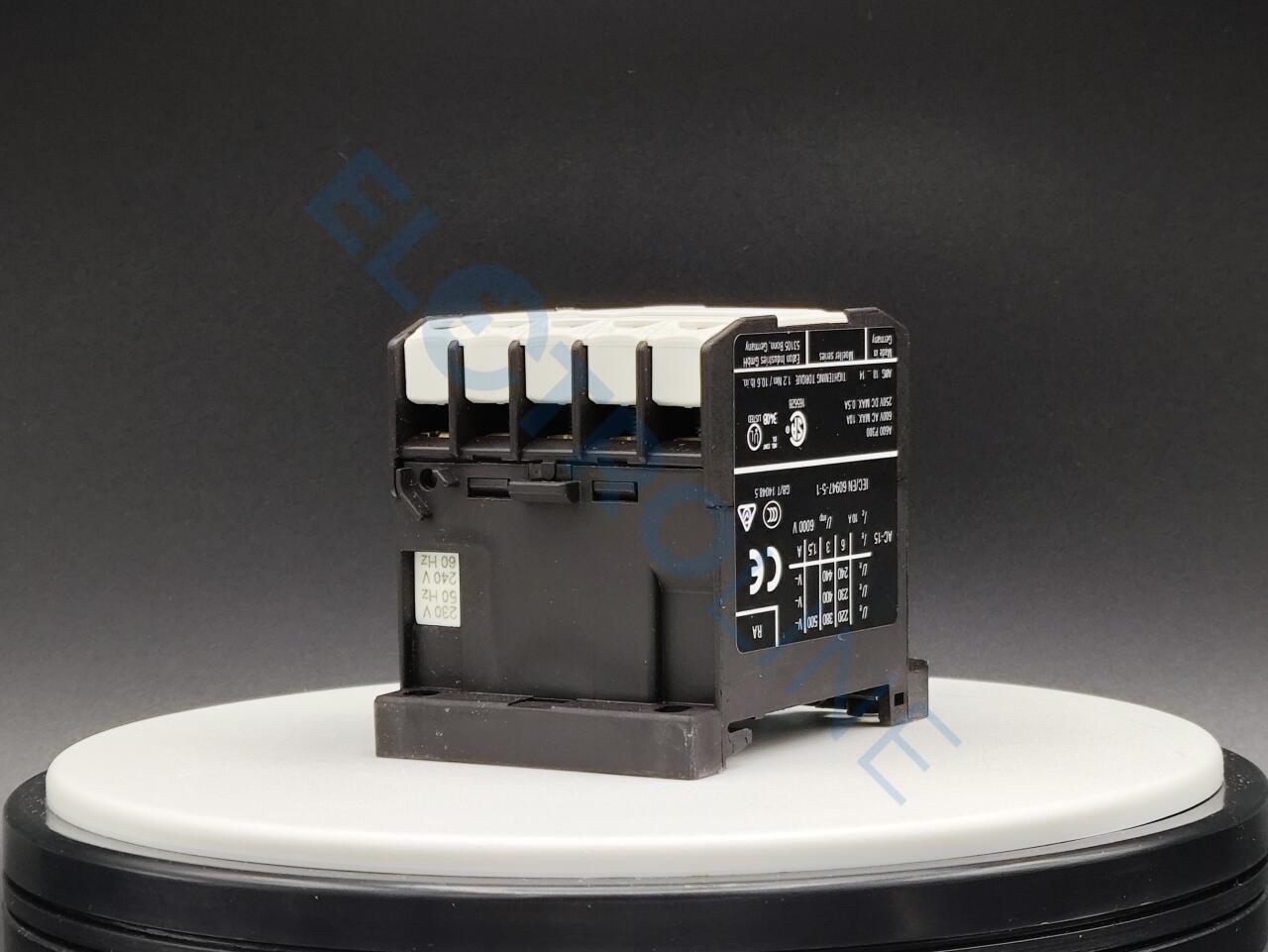

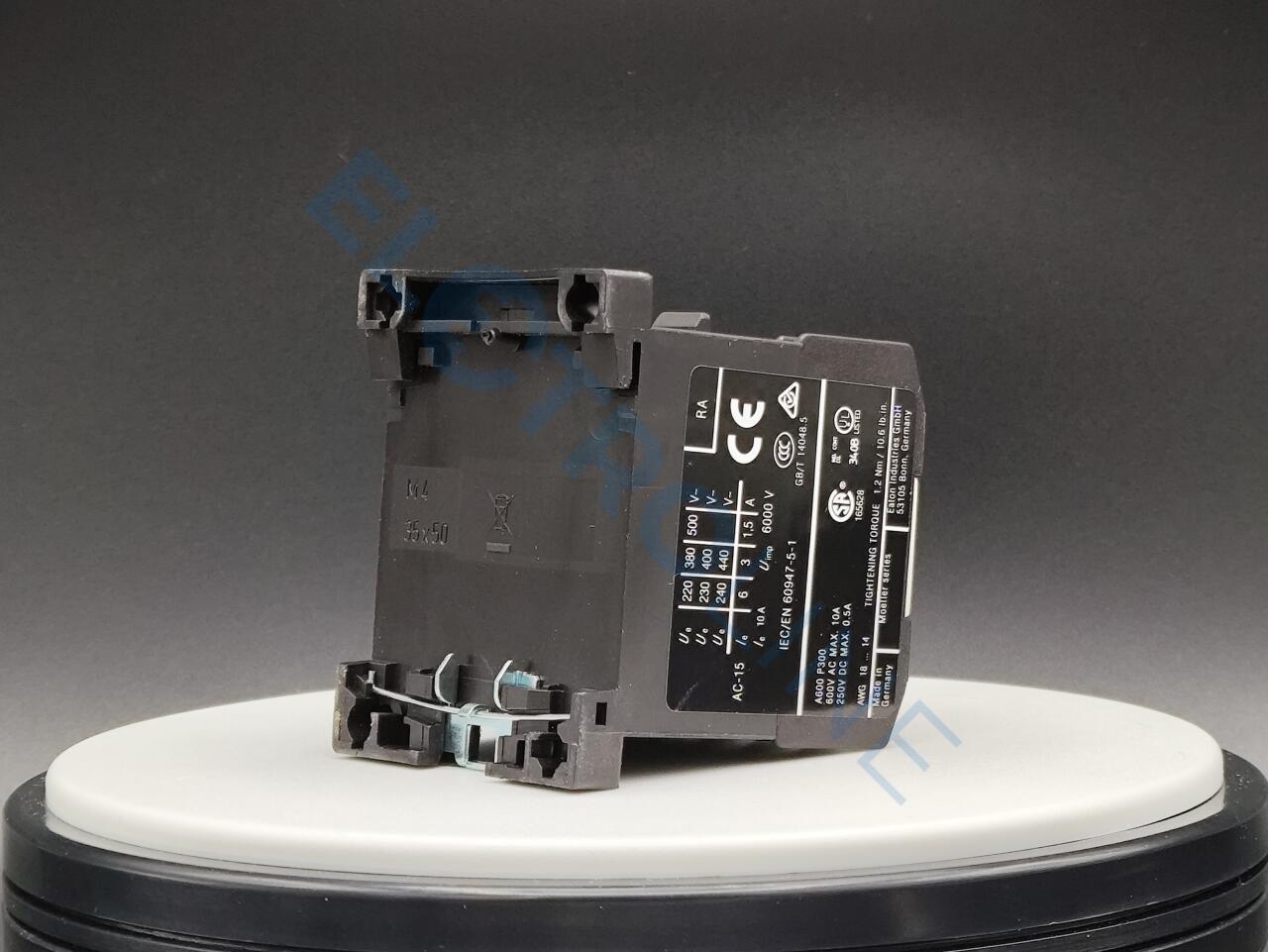

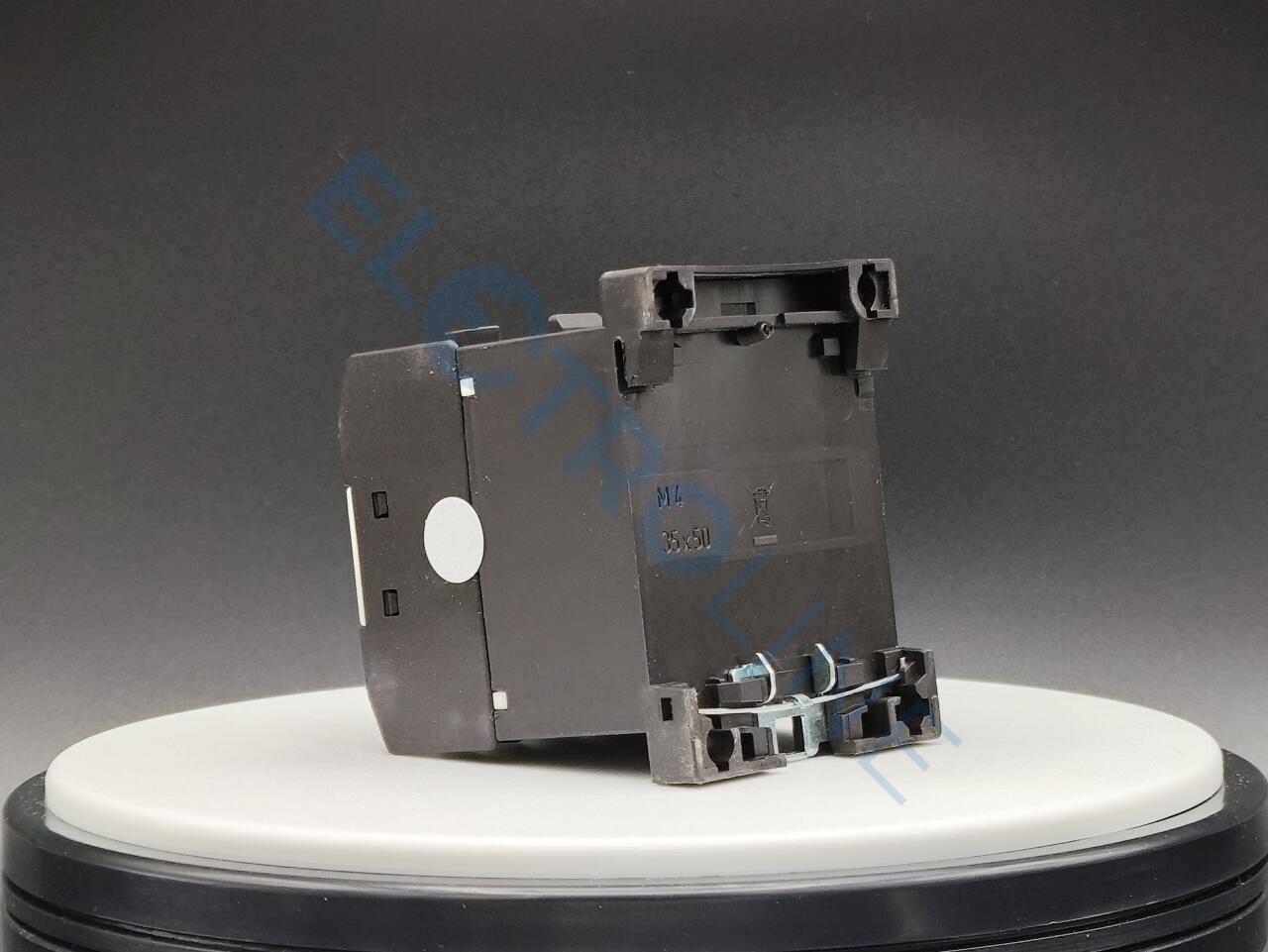

На этой странице вы можете приобрести Eaton Вспомогательное реле 3А, управляющее напряжение 230В (АС), контакты 2НО+2НЗ, категория применения AC-15 (артикул: 0000051777). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.
Для покупки модели DILER-22(230V50HZ,240V60HZ) просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
