DILEEM-10(230V50Hz) - Мини-контактор, 6.6 А, 1НО, 230 В AC | Electroline

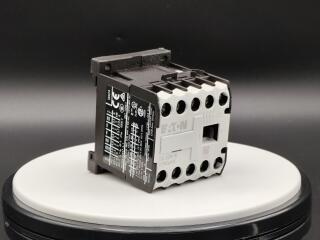

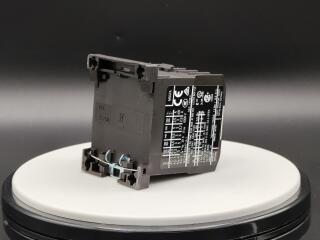

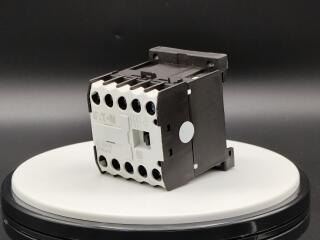

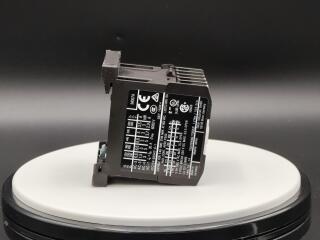

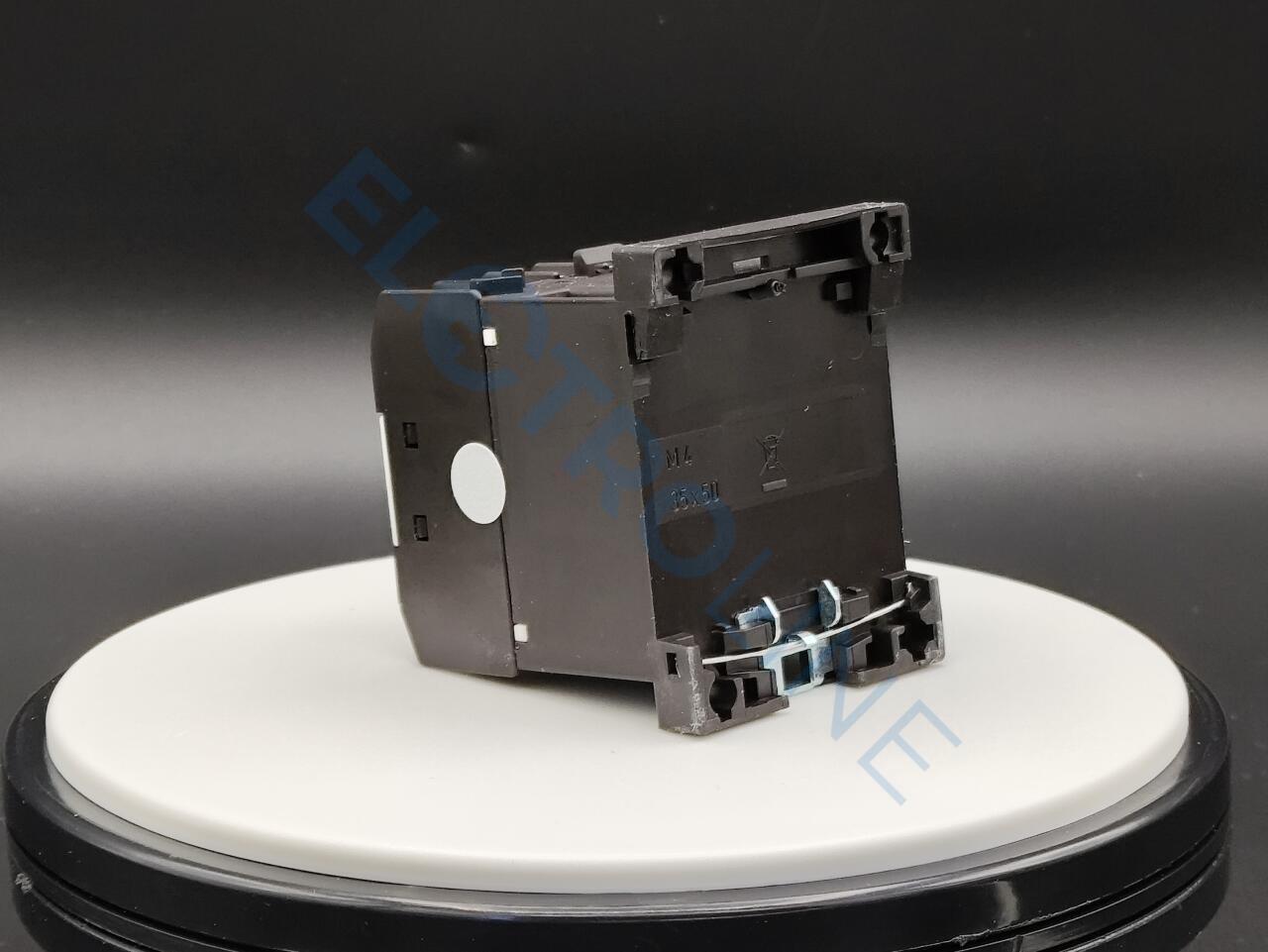

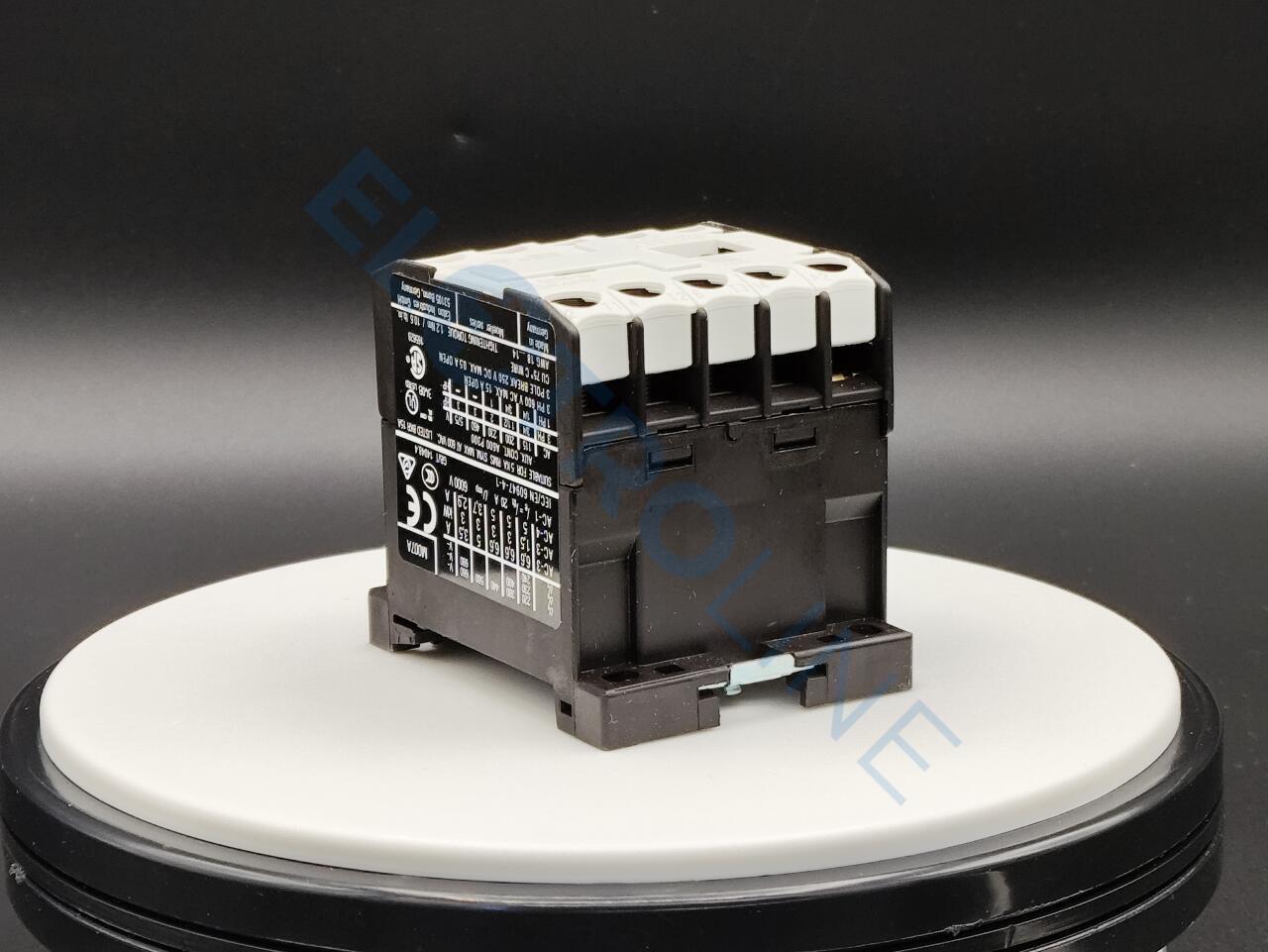

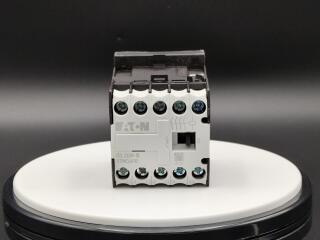

DILEEM-10(230V50Hz)Мини-контактор, 6.6 А, 1НО, 230 В AC

Артикул:0000051608

Бренд:Eaton

2 493,75руб.

Цена с НДС 22%

Мин. заказ:1 шт.

Упаковка (vpe):1 шт.

Вес:0.18 кг.

Наличие

DILEEM-10(230V50Hz)

53 шт.

Склад 1

DILEEM-10(230V50HZ,240V60HZ)-EA

—

В наличии нет.

Основные характеристики

Бренд:

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Миниконтакторы DILEM, миниреле DILER

Оглавление:

1.Программа поставок

2.Технические характеристики

3.Bauartnachweis nach IEC/EN 61439

4.Технические характеристики согласно ETIM 7.0

5.Апробации

6.Характеристики

7.Размеры

1. Программа поставок

Ассортимент	Силовые контакторы
Применение	Мини-контактор для двигателей и омических нагрузок
Подассортимент	Силовые контакторы DILEEM
Категория применения	AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Примечание	Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения	Винтовые клеммы
Описание	с вспомогательным контактом
Полюсы	3-полюсн.
Расчетный рабочий ток
AC-3380 B 400 B [Ie]	6.6 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]	22 A
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3220 B 230 B [P]	1.5 кВт
AC-3380 B 400 B [P]	3 кВт
AC-3660 B 690 B [P]	3 кВт
AC-4220 B 230 B [P]	1.1 кВт
AC-4380 B 400 B [P]	2.2 кВт
AC-4660 B 690 B [P]	2.2 кВт
Назначение контактов
Замык. = замыкающий контакт	1 замык
графические условные обозначения
Применяемое для	…DILEM…DILE
Управляющее напряжение	230 V 50 Hz, 240 V 60 Hz
Род тока: перем. ток/пост. ток	AC

2. Технические характеристики

Общая информация
Стандарты и положения	IEC/EN 60947, VDE 0660, CSA, UL
Механический срок службы; катушка 50/60 Гц [Переключения]	7 x 106
Механический срок службы [Переключения]	10 x 106
максимальная частота коммутациймеханический	9000 S/h
максимальная частота коммутацийэлектрический (силовые контакторы без реле перегрузки) [Переключения/ч]	см. характеристики
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут	-25 - +50 °C
Температура окружающей средыв капсульном корпусе	- 25 - 40 °C
Температура окружающей средыХранениеТемпература окружающей среды, хранение, мин.	- 40 °C
Температура окружающей средыХранениеТемпература окружающей среды, хранение, макс.	+ 80 °C
установочное положение	любое, кроме вертикального с клеммами A1/A2 снизу
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство без вспомогательного контактного модуляЦепи главного тока, замыкающие контакты	10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство без вспомогательного контактного модуляВспомогательные блок-контакты размыкающий контакт/замыкающий контактЗамыкающие контакты	8 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЦепи главного тока, замыкающие контактыЗамыкающие контакты	10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемВспомогательные блок-контакты замыкающий контакт/размыкающий контакт	20/20 g
Класс защиты	IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)	защита от прикосновения пальцами и тыльной стороной кистей рук
Вес	0.17 кг
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыодножильный	1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммытонкопроволочный с оконечной муфтой	1 x (0,75 - 1,5)2 x (0,75 - 1,5) мм2
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыОдно- или многожильный	18 - 14 AWG
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыДлина зачистки	8 мм
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыСоединительный винт	M3,5
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыОтвертка с профилем Pozidriv	2 Размер
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыСтандартная отвёртка	0.8 x 5.51 x 6 мм
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммымакс. начальный пусковой момент	1.2 Нм
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальные выдерживаемые напряжения изоляции [Ui]	690 В перем. тока
Номинальное напряжение [Ue]	690 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и контактами	300 В перем. тока
Безопасное разъединение согласно EN 61140между контактами	300 В перем. тока
Включающая способность (cos ϕ по IEC/EN 60947)	110 A
Отключающая способность 220 B 230 B	90 A
Отключающая способность 380 B 400 B	90 A
Отключающая способность 500 В	64 A
Отключающая способность 660 B 690 B	42 A
защита от короткого замыкания, макс. предохранительТип «2», 500 В [gL/gG]	10 A
защита от короткого замыкания, макс. предохранительТип «1», 500 В [gL/gG]	20 A
Переменное напряжение
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]	22 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie]	20 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie]	19 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]	16 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 ГцПримечание	При максимально допустимой температуре окружающей среды.
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйПримечание	При максимально допустимой температуре окружающей среды.
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]	50 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]	40 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание	При максимальной допустимой температуре окружающей среды (откр.)
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]	6.6 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]	6.6 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]	6.6 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]	6.6 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]	6.6 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]	5 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]	3.5 A
AC-3Расчетная рабочая мощность [P]220 B 230 B [P]	1.5 кВт
AC-3Расчетная рабочая мощность [P]240 В [P]	1.8 кВт
AC-3Расчетная рабочая мощность [P]380 B 400 B [P]	3 кВт
AC-3Расчетная рабочая мощность [P]415 В [P]	3.1 кВт
AC-3Расчетная рабочая мощность [P]440 В [P]	3.3 кВт
AC-3Расчетная рабочая мощность [P]500 В [P]	3 кВт
AC-3Расчетная рабочая мощность [P]660 B 690 B [P]	3 кВт
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание	При максимально допустимой температуре окружающей среды.
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]	5 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]	5 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]	5 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]	5 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]	5 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]	3.7 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]	2.9 A
AC-4Расчетная рабочая мощность [P]220 B 230 B [P]	1.1 кВт
AC-4Расчетная рабочая мощность [P]240 В [P]	1.3 кВт
AC-4Расчетная рабочая мощность [P]380 B 400 B [P]	2.2 кВт
AC-4Расчетная рабочая мощность [P]415 В [P]	2.3 кВт
AC-4Расчетная рабочая мощность [P]440 В [P]	2.4 кВт
AC-4Расчетная рабочая мощность [P]500 В [P]	2.2 кВт
AC-4Расчетная рабочая мощность [P]660 B 690 B [P]	2.2 кВт
постоянное напряжение
Расчетный рабочий ток открытыйDC-112 В [Ie]	20 A
Расчетный рабочий ток открытыйDC-124 В [Ie]	20 A
Расчетный рабочий ток открытыйDC-160 В [Ie]	20 A
Расчетный рабочий ток открытыйDC-1110 В [Ie]	20 A
Расчетный рабочий ток открытыйDC-1220 В [Ie]	20 A
Электрические тепловые потери (3- или 4-полюсный)при Ith, 50 °C	5.5 W
Электрические тепловые потери (3- или 4-полюсный)при Ie согласно AC-3/400 В	0.6 W
Механические приводы
Безопасность по напряжениюРабота от перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание]	0.8 - 1.1 x Uc
Безопасность по напряжениюРабота от перем. токаДвухчастотная катушка 50/60 Гц [втягивание]Безопасность по напряжению двухчастотной катушки 50/60 Гц максим. напряжение отпускания	1.1 x Uc
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание]	25 VA
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание]	22 W
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [Удержание]	4.6 VA
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [Удержание]	1.8 W
Продолжительность включения	100 % продолжительность включения
Время переключения при 100 % UcЗамыкающие контактыЗадержка замыканияЗадержка замыкания мин.	14 мс
Время переключения при 100 % UcЗамыкающие контактыЗадержка замыканияЗадержка замыкания макс.	21 мс
Время переключения при 100 % UcЗамыкающие контактыВремя открытияВремя открытия мин.	8 мс
Время переключения при 100 % UcЗамыкающие контактыВремя открытияВремя открытия макс.	18 мс
Время переключения при 100 % UcЗамыкающие контактыЗадержка замыкания со вспомогательным контактом верхней установки	45 мс
Время переключения при 100 % UcРеверсивные контакторыВремя переключения при 110 % UcВремя переключения мин	16 мс
Время переключения при 100 % UcРеверсивные контакторыВремя переключения при 110 % UcВремя переключения макс.	21 мс
Время переключения при 100 % UcРеверсивные контакторыВремя дугового разряда при 690 В перем. тока	12 мс
Вспомогательный контакт
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта	да
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальные выдерживаемые напряжения изоляции [Ui]	690 В перем. тока
Номинальное напряжение [Ue]	600 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами	300 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами	300 В перем. тока
Расчетный рабочий токAC-15220 B 240 B [Ie]	6 A
Расчетный рабочий токAC-15380 B 415 B [Ie]	3 A
Расчетный рабочий токAC-15500 В [Ie]	1.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]	2.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:2 [60 В]	2.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:3 [100 В]	1.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:3 [220 В]	0.5 A
Обычный термический ток [Ith]	10 A
Надёжность контакта [Частота отказов]
Срок службы компонента при Ue = 240 ВAC-15 [Переключения]	0.2 x 106
Срок службы компонента при Ue = 240 ВПост. ток (DC)L/R = 50 мс: 2 контакта в серии при Ie = 0,5 A [Переключения]	0.15 x 106
Срок службы компонента при Ue = 240 ВПост. ток (DC)Примечание	Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузоктолько защита от короткого замыкания	PKZM0-4
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В	6 A gG/gL
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В	10 A безынерционный
Электрические тепловые потери при нагрузке с Ith на контакт	1.1 W
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В	1.5 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В	2 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В	3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В	3 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В	0.25 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В	1 л.с.
Коммутационная способностьОбщее применение	15 A
Вспомогательный контактПилотный режимРабота от перем. тока	A600
Вспомогательный контактПилотный режимУправляется постоянным током DC	P300
Вспомогательный контактОбщее применениеПерем. ток (AC)	600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)	10 A
Вспомогательный контактОбщее применениеПост. ток (DC)	250 В
Вспомогательный контактОбщее применениеПост. ток (DC)	0.5 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR	5 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель	45 A

3. Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	6.6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.2 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0.6 W
Статическая потеря мощности, не зависит от тока [Pvs]	1.8 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Rated control supply voltage Us at AC 50HZ	230 - 230 V
Rated control supply voltage Us at AC 60HZ	240 - 240 V
Rated control supply voltage Us at DC	0 - 0 V
Voltage type for actuating	AC
Rated operation current Ie at AC-1, 400 V	22 A
Rated operation current Ie at AC-3, 400 V	6.6 A
Rated operation power at AC-3, 400 V	3 kW
Rated operation current Ie at AC-4, 400 V	5 A
Rated operation power at AC-4, 400 V	2.2 kW
Rated operation power NEMA	2.2 kW
Modular version	No
Number of auxiliary contacts as normally open contact	1
Number of auxiliary contacts as normally closed contact
Type of electrical connection of main circuit	Screw connection
Number of normally closed contacts as main contact
Number of main contacts as normally open contact	3

5. Апробации

Product Standards	IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.	E29096
UL Category Control No.	NLDX
CSA File No.	012528
CSA Class No.	3211-04
North America Certification	UL listed, CSA certified
Specially designed for North America	No

6. Характеристики


Дополнительное оснащение	1: Реле защиты электродвигателей2: Схема защиты3: Модули вспомогательных контактовКорпус полностью изолирован
характеристика
	Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчётный рабочий токВыключение: 1 × расчетный токкатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев
характеристика
	Кратковременное включение 3-полюсноеПауза между двумя приложениями нагрузки: 15 минут

7. Размеры



	2DILE-… + MVDILE + …DILE2DILE-…-G + MVDILE + …DILE

	2DILE-… + MVDILE + …DILE2DILE-…-G + MVDILE + …DILE

	2DILE-… + MVDILE2DILE-…-G + MVDILE

На этой странице вы можете приобрести Eaton Мини-контактор, 6.6 А, 1НО, 230 В AC (артикул: 0000051608). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.

Для покупки модели DILEEM-10(230V50Hz) просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.

После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.

Преимущества
нашего магазина

Доставка по всей РФ

Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.

Лучшие цены

Мы являемся официальными дистрибьюторами и дилерами ведущих мировых брендов.

20+ лет на рынке

Мы работаем с 1998 года и поставляем только качественное оборудование.
