| Принадлежности | Модули вспомогательных контактов |
| Описание | с принудительно ведомыми контактамиКоммутационные элементы в соответствии с EN 50005Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно.Контактор постоянного тока DILA(C)-22 сочетается только с 2-полярными вспомогательными контактами. |
| Функция | для стандартных применений |
| Полюсы | 4-полюсн. |
| Техника присоединения | Винтовые клеммы |
| Расчетный рабочий ток | |
| обычный термический ток, 1-полюсныйразомкнутпри 60 °C [Ith] | 16 A |
| AC-15220 В 230 В 240 В [Ie] | 4 A |
| AC-15380 В 400 В 415 В [Ie] | 4 A |
| Назначение контактов | |
| Замык. = замыкающий контакт | 4 замык |
| Вид монтажа | Фронтальная установка |
| графические условные обозначения | |
| Применяемое для | DILA(C)…DILM(C)7…DILM(C)9…DILM(C)12…DILM(C)15…DILM(C)17…DILM(C)25…DILM(C)32…DILM38…DILMP20…DILMP32…DILMP45…DILL…DILMF8…DILMF11…DILMF14…DILMF17…DILMF25…DILMF32… |
| исполнение | Вспомогательный контакт верхней установки |
| указания | Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILM 7 - DILM32Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания) |
| Кодовое число/исполнение комбинаций | |
| кодовое число | 80E |
| с основным устройством | DILA(C)-40 |
| 71 | |
| с основным устройством | DILA(C)-31 |
| 62 | |
| с основным устройством | DILA(C)-22 |
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службыРабота от перем. тока [Переключения] | 10 x 106 |
| Механический срок службыУправляется постоянным током DC [Переключения] | 10 x 106 |
| Срок службы компонентапри Ue = 230 В, AC-15, 3 A [Переключения] | 1,3 x 106 |
| максимальная частота коммутаций [Переключения/ч] | 9000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температура окружающей средыТемпература окружающей среды, хранение | - 40 - 80 °C |
| установочное положениеустановочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты | 7 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты | 5 g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Вес | 0.049 кг |
| Поперечные сечения соединенияВинтовые клеммыодножильный | 1 x (0,75–2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой | 1 x (0,75–2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный | 18 – 14 AWG |
| Поперечные сечения соединенияВинтовые клеммыСоединительный винт | M3,5 |
| Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv | 2 Размер |
| Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка | 0.8 x 5.51 x 6 мм |
| Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент | 1.2 Нм |
| Контакты | |
| Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L) | Да |
| Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F) | DILM7 - DILM32 |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 500 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами | 400 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 400 В перем. тока |
| Расчетный рабочий токобычный термический ток, 1-полюсныйпри 60 °C [Ith] | 16 A |
| Расчетный рабочий токAC-15220 В 230 В 240 В [Ie] | 4 A |
| Расчетный рабочий токAC-15380 В 400 В 415 В [Ie] | 4 A |
| Расчетный рабочий токAC-15500 В [Ie] | 1.5 A |
| Расчетный рабочий токПост. ток (DC) | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В] | 10 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [60 В] | 6 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В] | 10 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [110 В] | 3 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В] | 6 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [220 В] | 1 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В] | 5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [24 В] | 2.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [60 В] | 1 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [110 В] | 0.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [220 В] | 0.25 A |
| Расчетный рабочий токПост. ток (DC)DC-13 (6xP)24 В [Ie] | 2.5 A |
| Расчетный рабочий токПост. ток (DC)DC-13 (6xP)60 В [Ie] | 1 A |
| Расчетный рабочий токПост. ток (DC)DC-13 (6xP)110 В [Ie] | 0.5 A |
| Расчетный рабочий токПост. ток (DC)DC-13 (6xP)220 В [Ie] | 0.25 A |
| Расчетный рабочий токНадёжность контакта [Частота отказов] | |
| Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В | 10 A gG/gL |
| Электрические тепловые потери при нагрузке с IthРабота от перем. тока | 2.6 W |
| Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC | 2.6 W |
| Электрические тепловые потери при нагрузке с IthЭлектрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) | 0.16 W |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 10 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 1 A |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 4 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.16 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |
| Number of contacts as change-over contact | |
| Number of contacts as normally open contact | 4 |
| Number of contacts as normally closed contact | |
| Number of fault-signal switches | |
| Rated operation current Ie at AC-15, 230 V | 4 A |
| Type of electric connection | Screw connection |
| Model | Top mounting |
| Mounting method | Front fastening |
| Lamp holder | None |
| Product Standards | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America | No |
| Силовые контакторы со вспомогательным контактным модулем | |

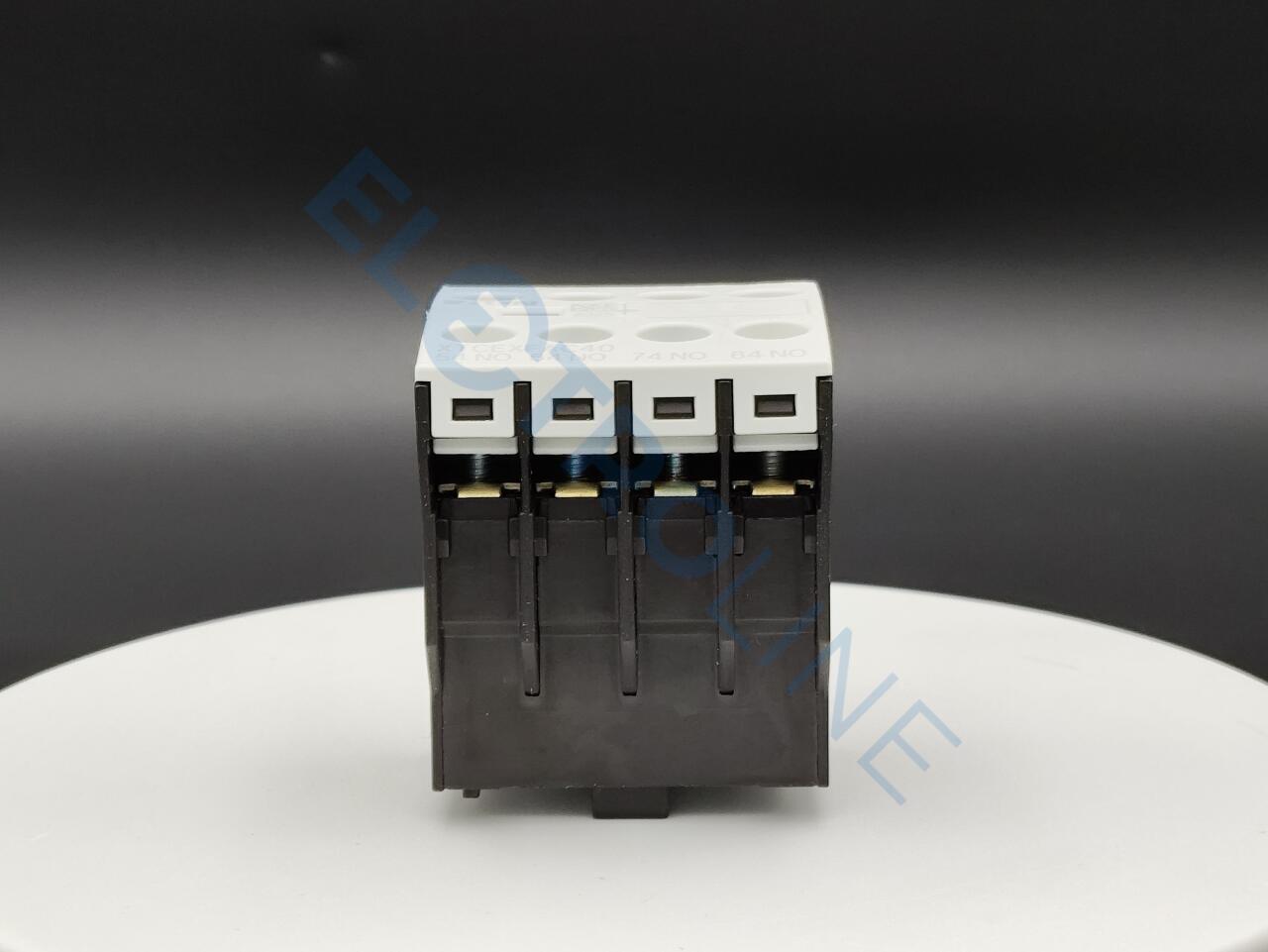

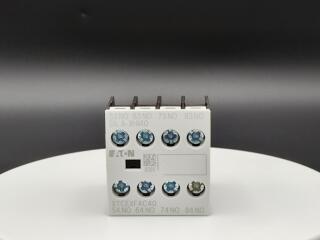

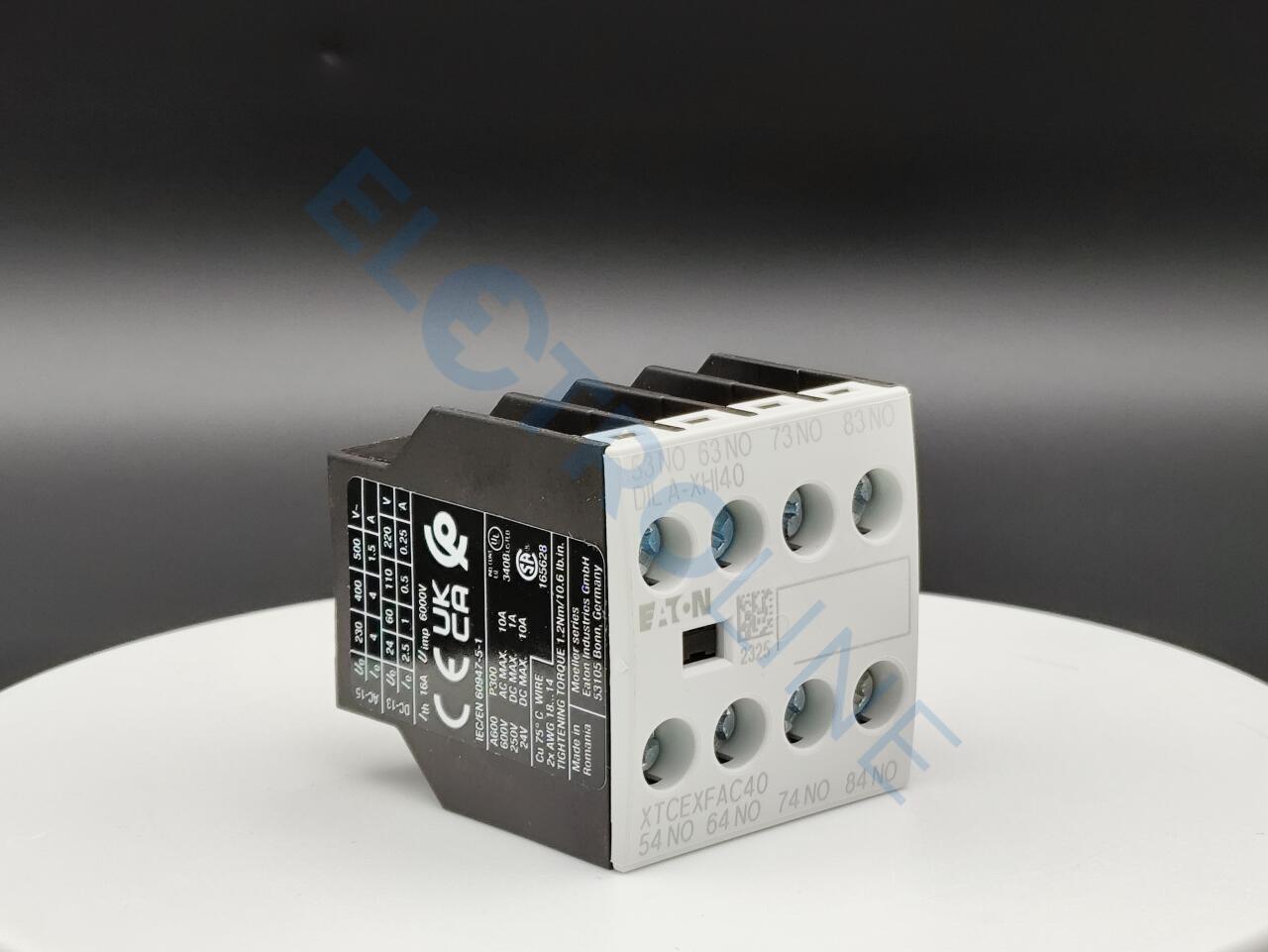

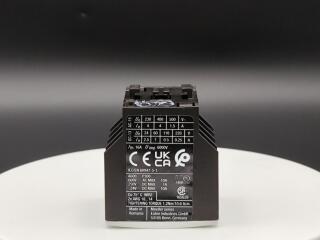

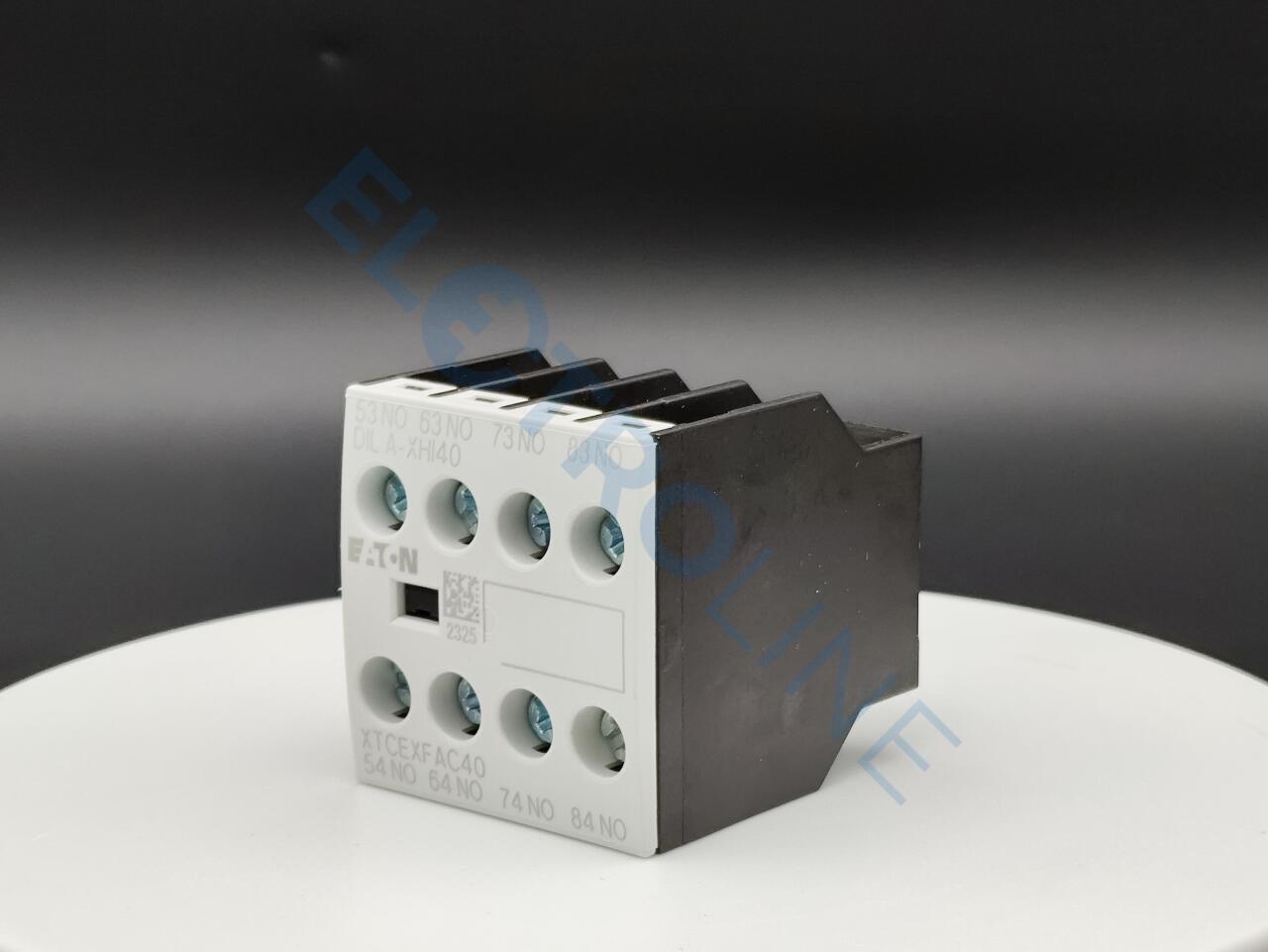

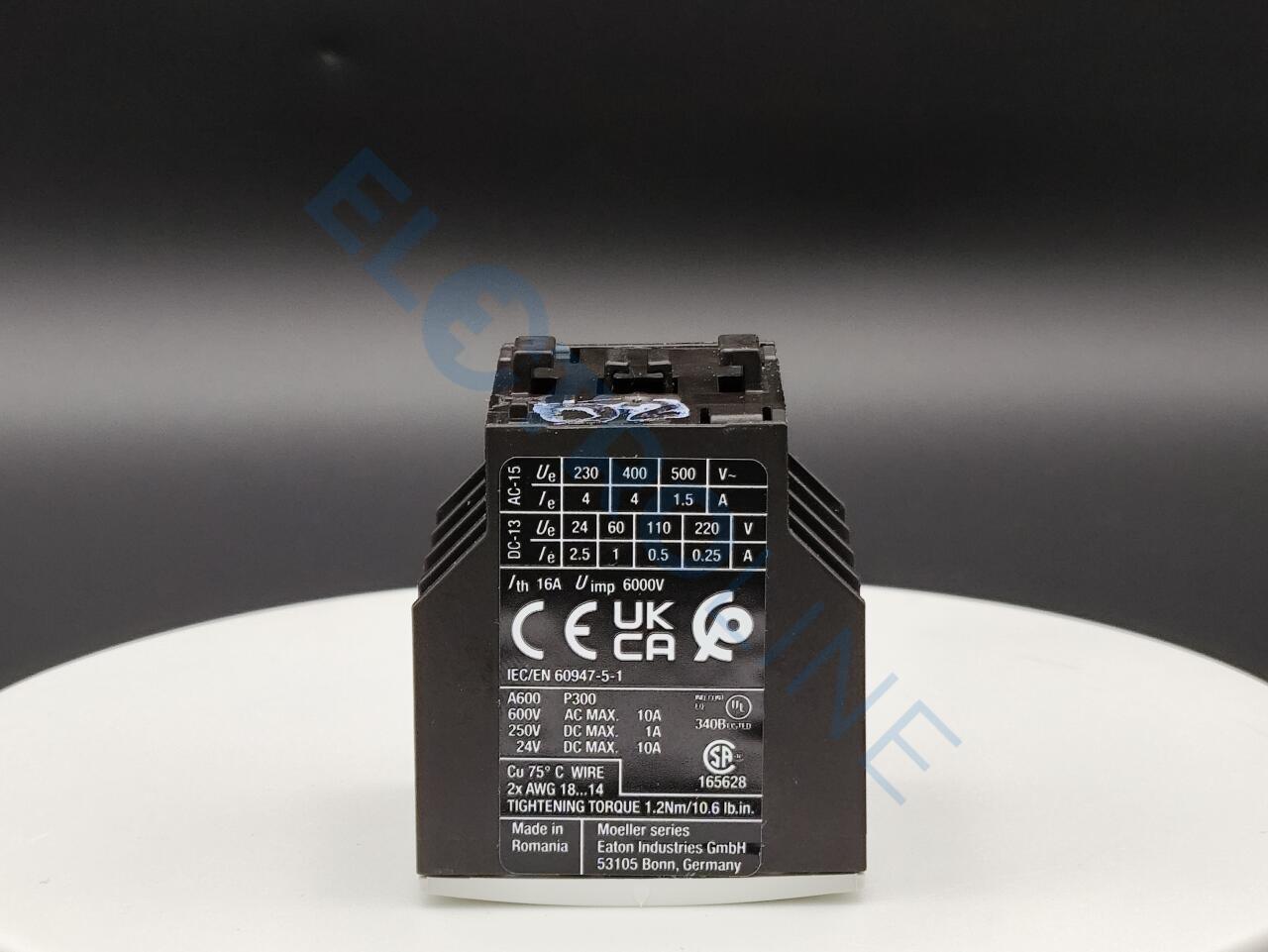

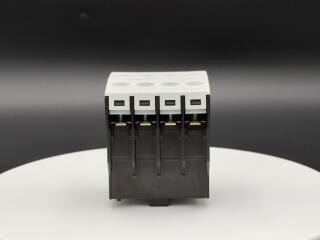

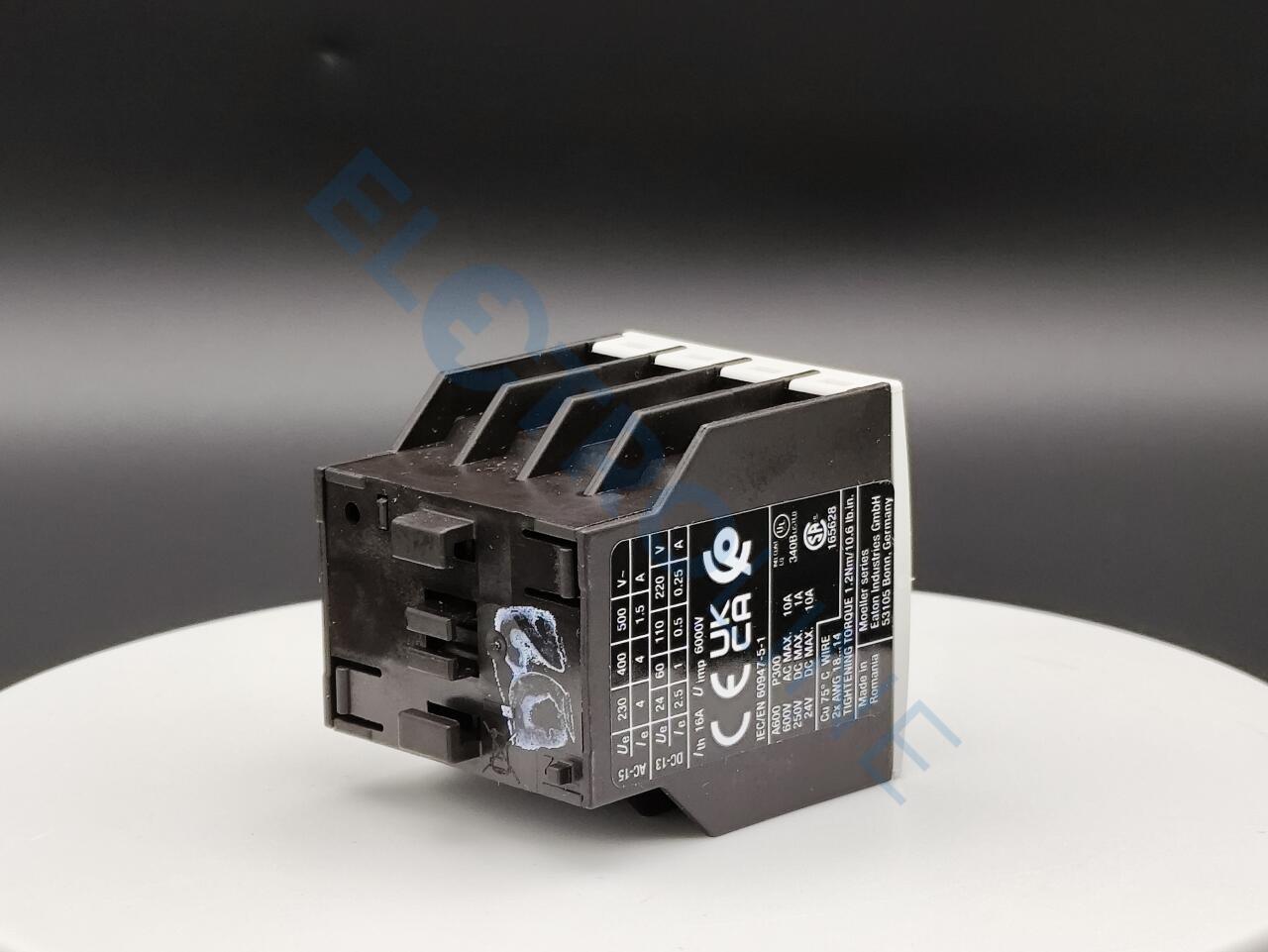

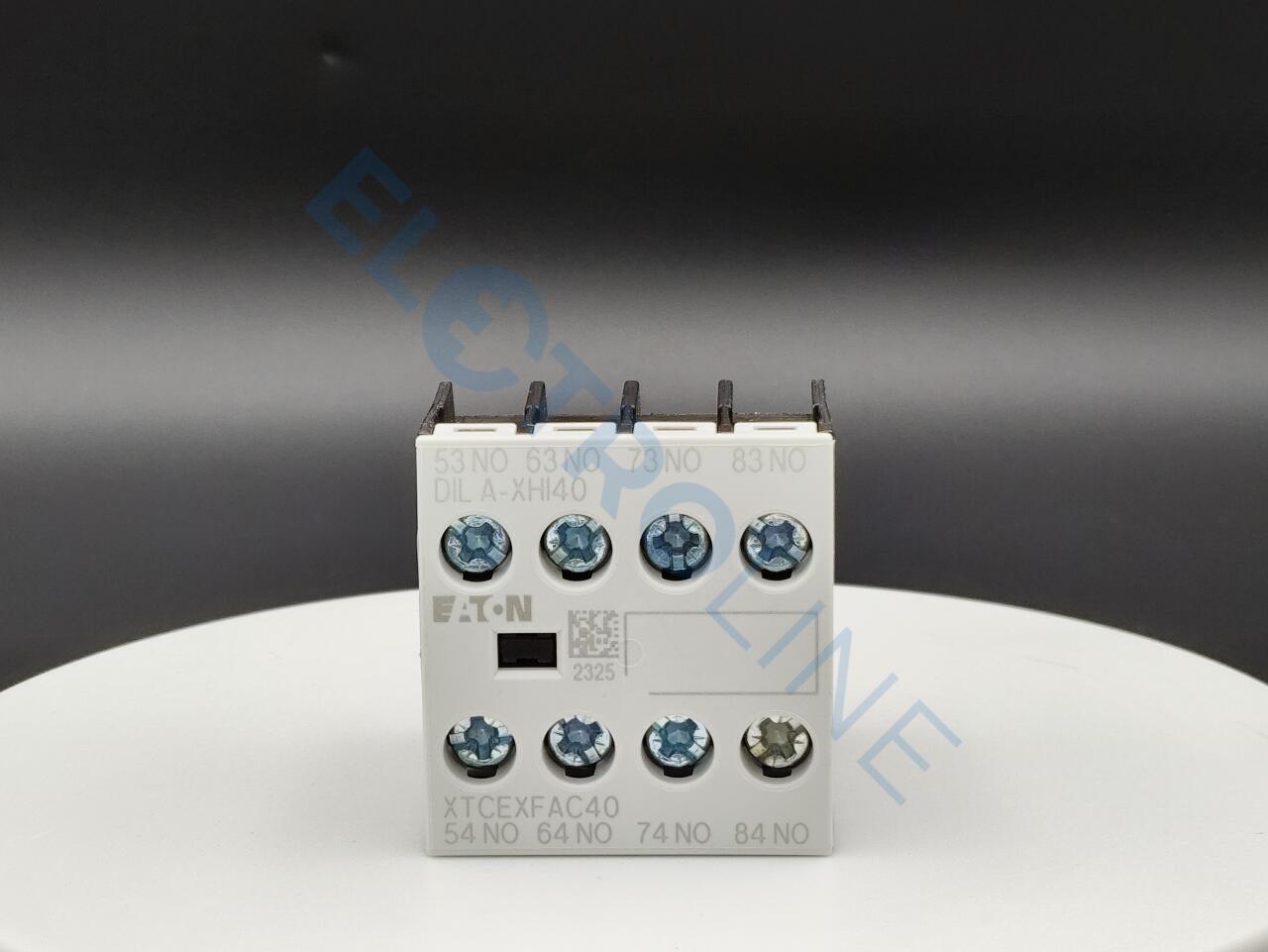

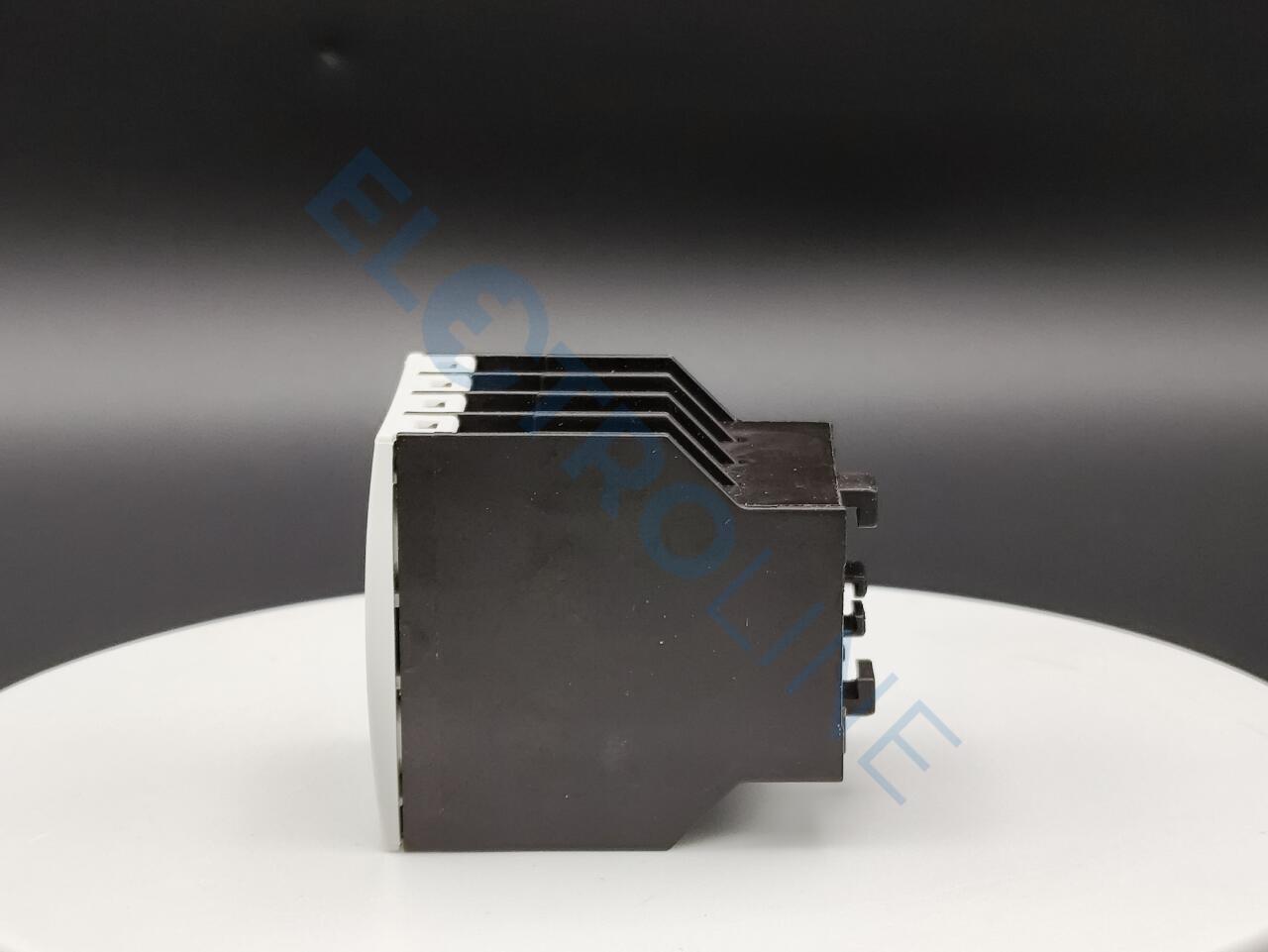

На этой странице вы можете приобрести Eaton Блок вспомогательных контактов 4 полюса, 4НО, винтовые Зажимы (артикул: 0000276428). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Eaton, чтобы выбрать товар в нужной конфигурации.
Для покупки модели DILA-XHI40 просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы являемся официальными дистрибьюторами и дилерами ведущих мировых брендов.
Мы работаем с 1998 года и поставляем только качественное оборудование.
Склад 1: 2 штСклад 1: 35 штСклад 1: 10 штСклад 1: 20 шт
