Основные характеристики
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры
| Ассортимент | Дополнительное оснащение |
| Принадлежности | Сигнализатор срабатывания |
| Дифференцированная сигнализацияa) общая сигнализация срабатывания (перегрузка)b) срабатывание по короткому замыканиюСигнализация при коротком замыкании по месту установки устройства при вспыхивании красного индикатора, сбрасывается вручную | |
| Назначение контактов | |
| Разм. = размыкающий контакт | 2 x 1 разм. |
| Назначение контактов | |
| Графические условные обозначения | |
| Применяемое для | Сигнализаторы срабатывания PKZ0(4), PKE |
| Применяемое для | PKZM0PKZM4PKZM0-TPKM0PKZM01PKE |
| Комбинируется со вспомогательным контактом | NHI11-PKZ0NHI12-PKZ0NHI21-PKZ0NHI-E-... |
| Указания | Можно установить справа:Защитный выключатель двигателей |
| Вспомогательный контакт | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение [Ue] [Ue] | 250 В пост. тока |
| Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока | 690 В перем. тока |
| Расчетный рабочий ток [Ie]AC-15220 - 240 В [Ie] | 3.5 A |
| Расчетный рабочий ток [Ie]AC-15380 - 415 В [Ie] | 2 A |
| Расчетный рабочий ток [Ie]AC-15440 B 500 B [Ie] | 1 A |
| Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс24 В [Ie] | 2 A |
| Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс60 В [Ie] | 1 A |
| Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс110 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс220 В [Ie] | 0.25 A |
| Срок службыМеханический срок службы [Переключения] | > 0.01 x 106 |
| Срок службыЭлектрический срок службы [Переключения] | > 0.05 x 106 |
| Надёжность контакта [Частота отказов] | <10-8, < один отказ на 100 млн. соединений(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5, 4 мА) λ |
| Стойкость к коротким замыканиям без свариваниябез плавкого предохранителя | FAZ-B4/1-HI Тип |
| Стойкость к коротким замыканиям без свариванияПредохранитель | 10 A gG/gL |
| Поперечные сечения соединения | |
| Одно-/тонкопроволочный, с оконечной муфтой | 0, 75 - 2, 5 мм2 |
| Одно- или многожильный | 18 - 14 AWG |
| Опробованные рабочие характеристики | |
| Пилотный режимРабота от перем. тока | A600 |
| Пилотный режимУправляется постоянным током DC | Q300 |
| Общее применениеПерем. ток (AC) | 600 В |
| Общее применениеПерем. ток (AC) | 5 A |
| Общее применениеПост. ток (DC) | 250 В |
| Общее применениеПост. ток (DC) | 1 A |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 3.5 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.1 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |
| Количество контактов в качестве переключающего контакта | |
| Количество контактов как нормально разомкнутый контакт | |
| Количество контактов как нормально замкнутый контакт | 2 |
| Количество сигнальных выключателей | 1 |
| Номинальный рабочий ток Ie при AC-15, 230 В | 3.5 A |
| Тип электрического подключения | Screw connection |
| Модель | Top mounting |
| Способ крепления | Side mounting |
| Подставка для лампы | Отсутствует |
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Дополнительное оснащение | 1: Автоматы защиты двигателей2: Стандартный вспомогательный контакт |

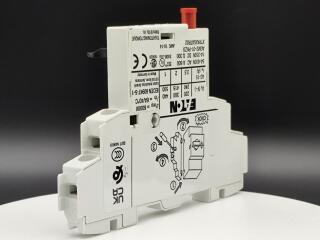

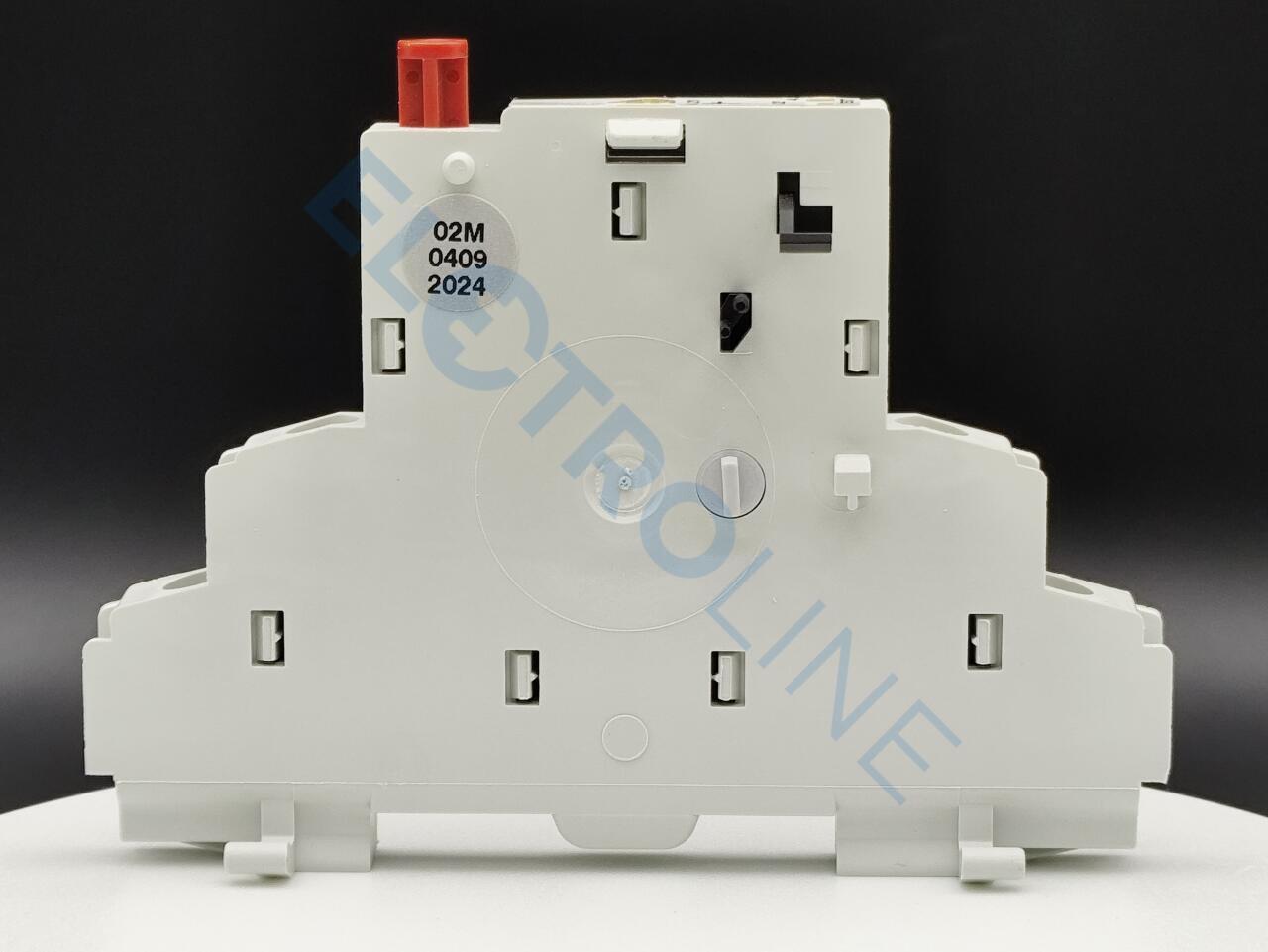

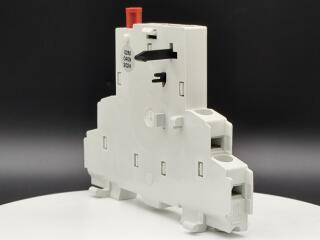

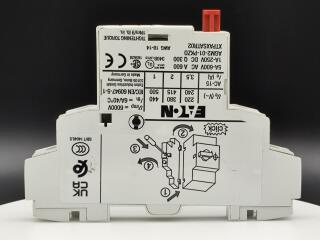

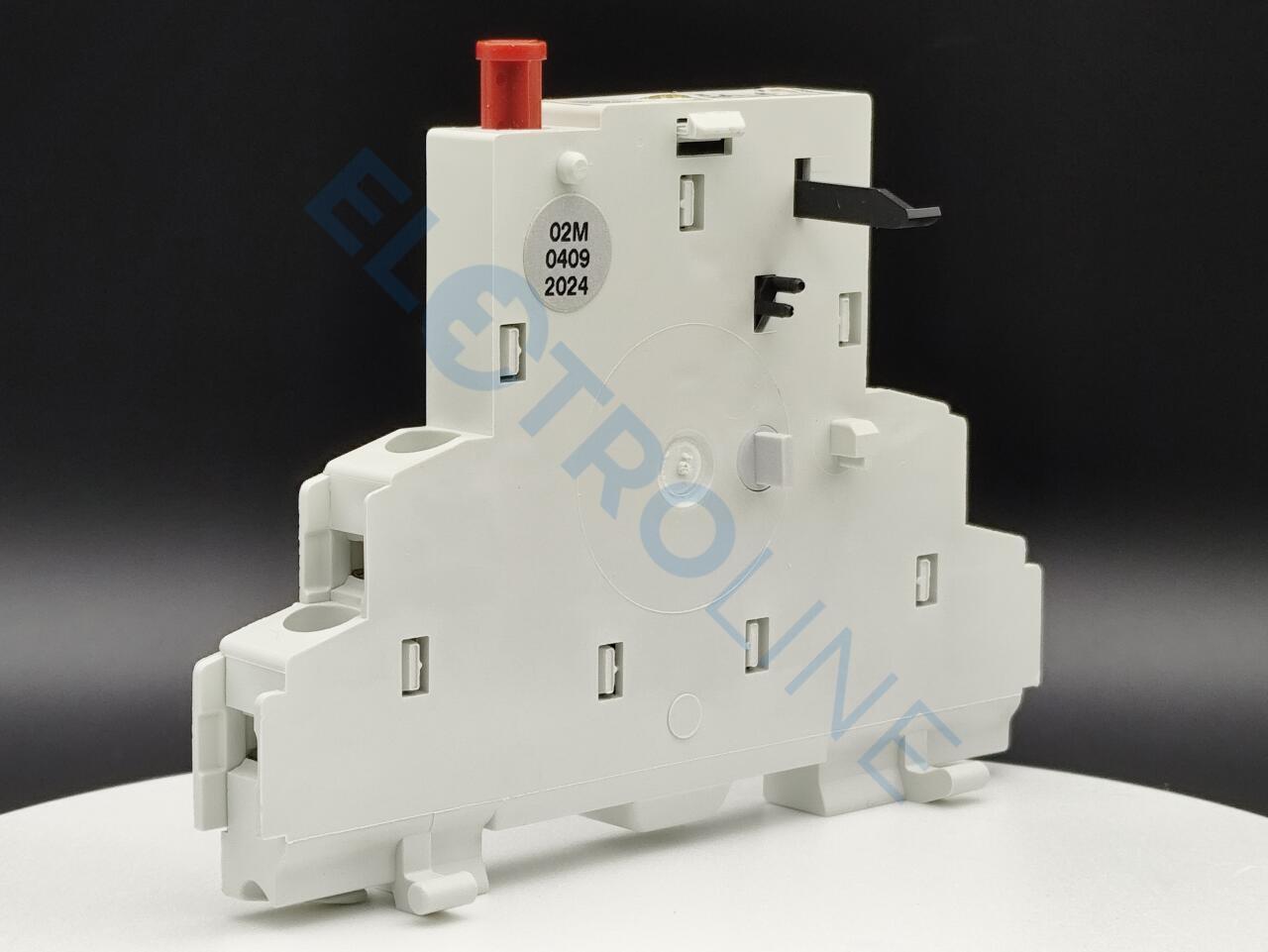

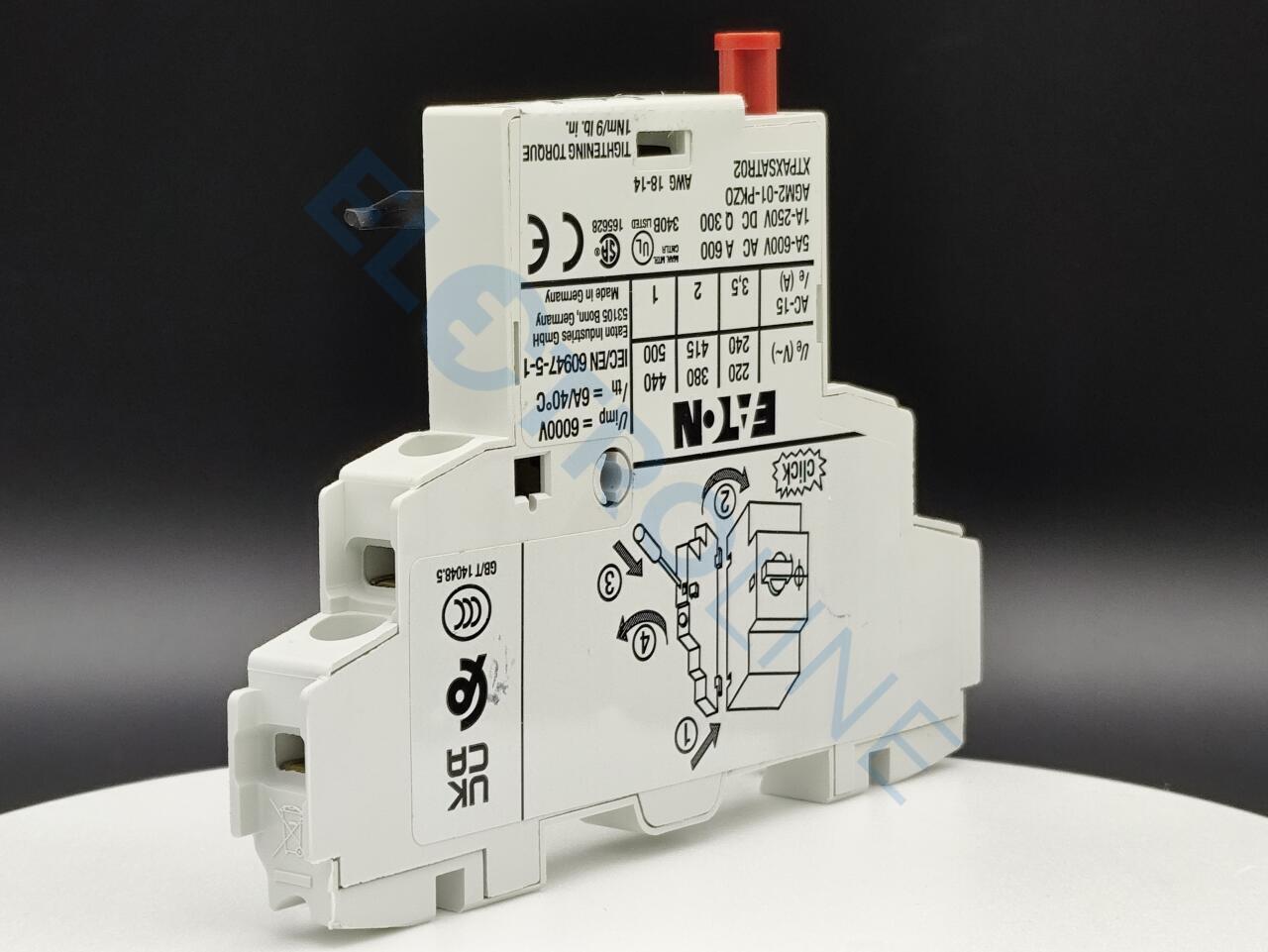

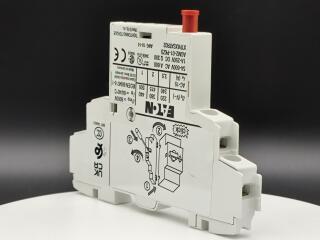

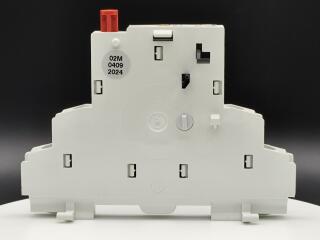

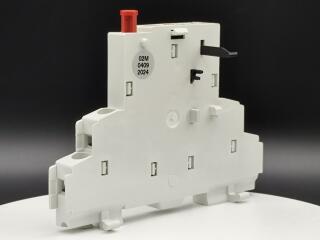

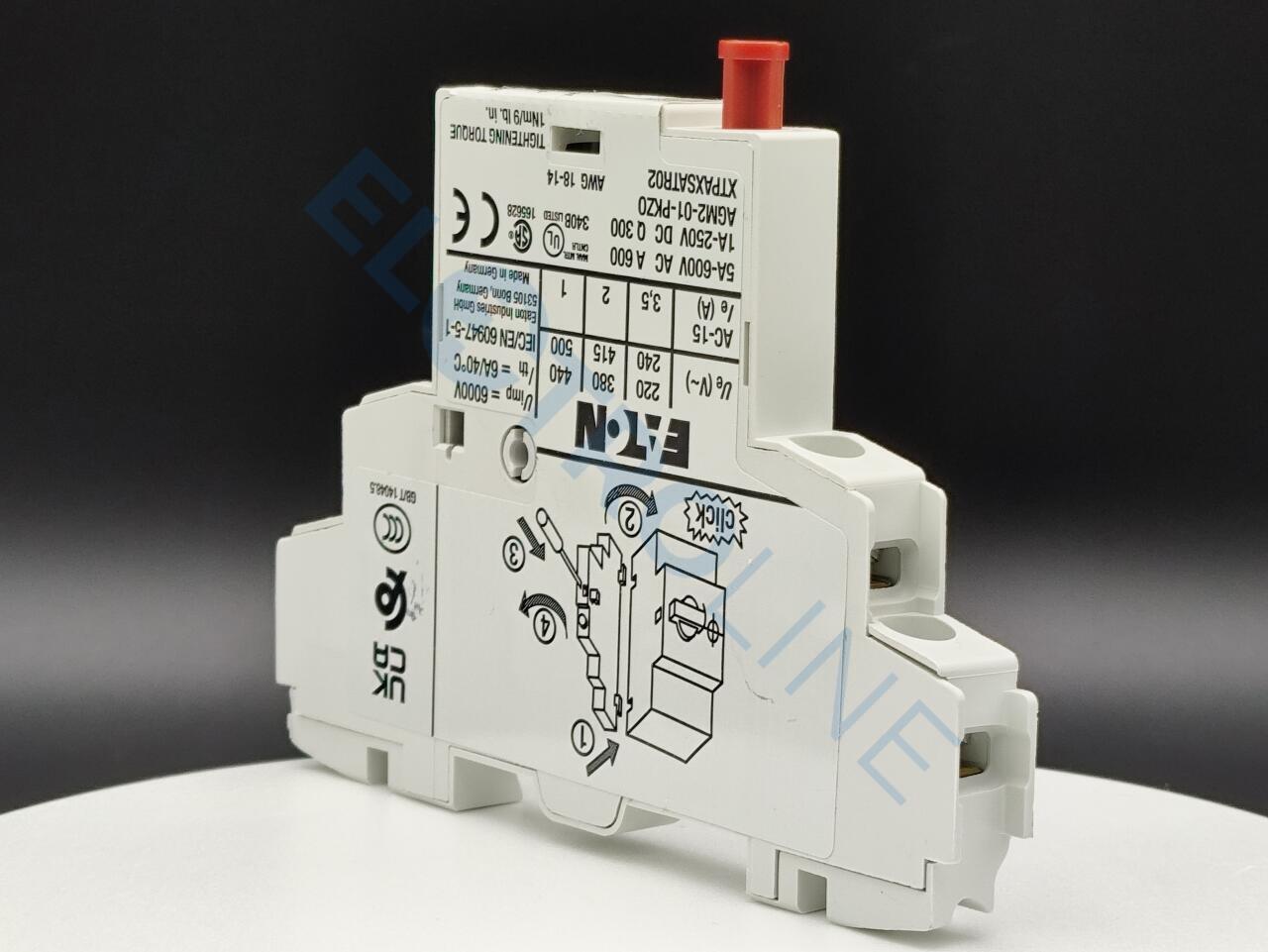

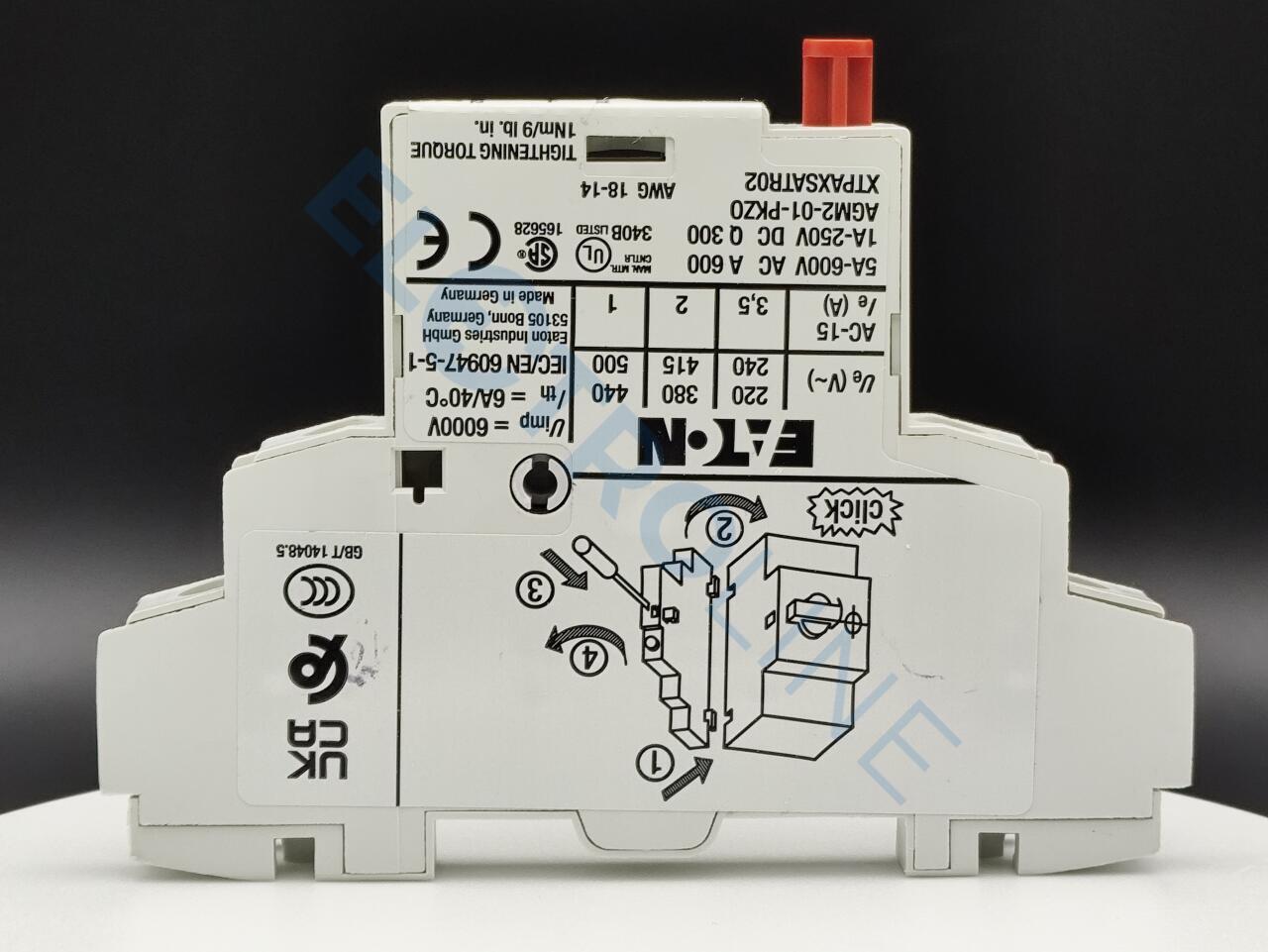

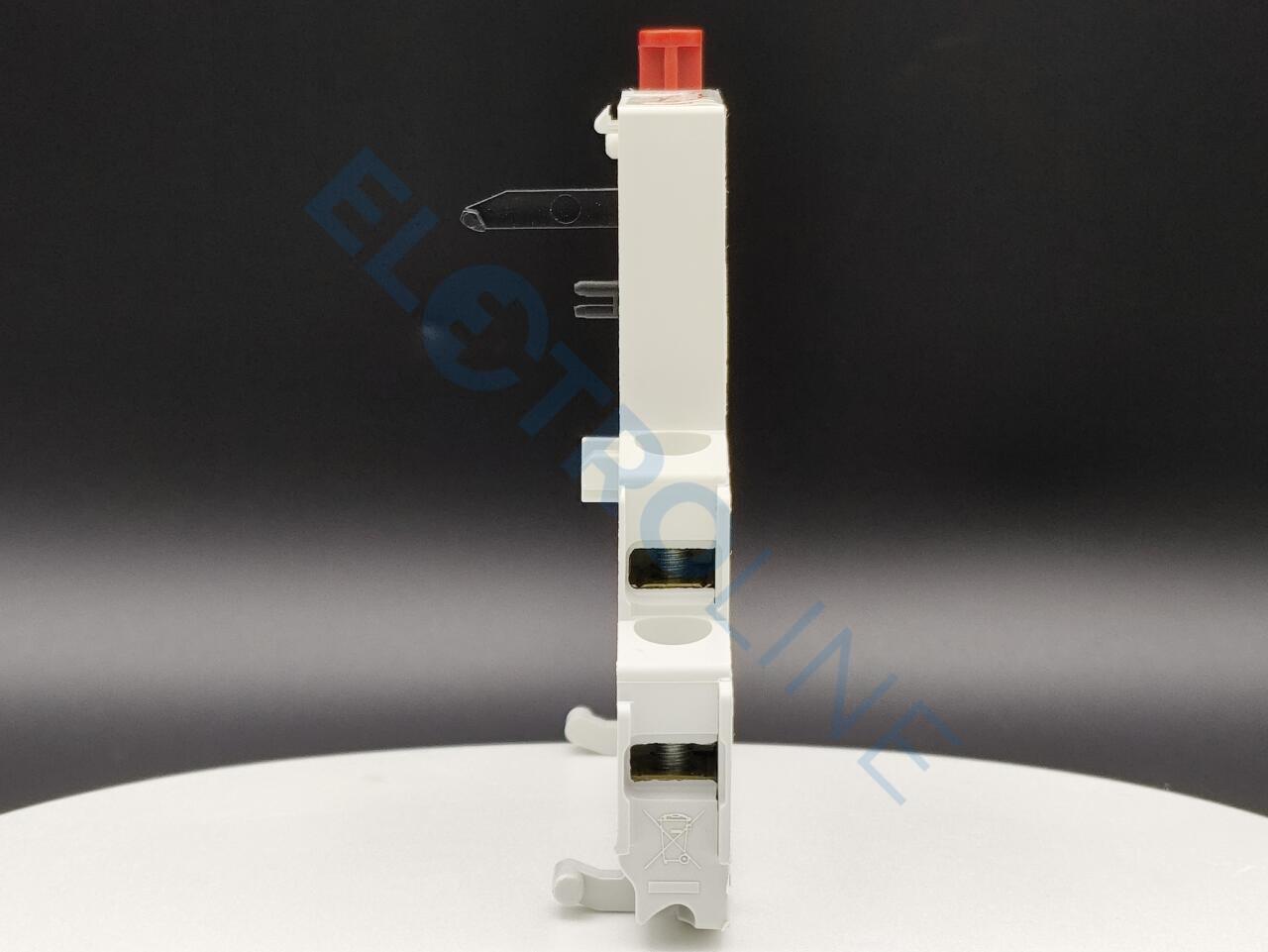

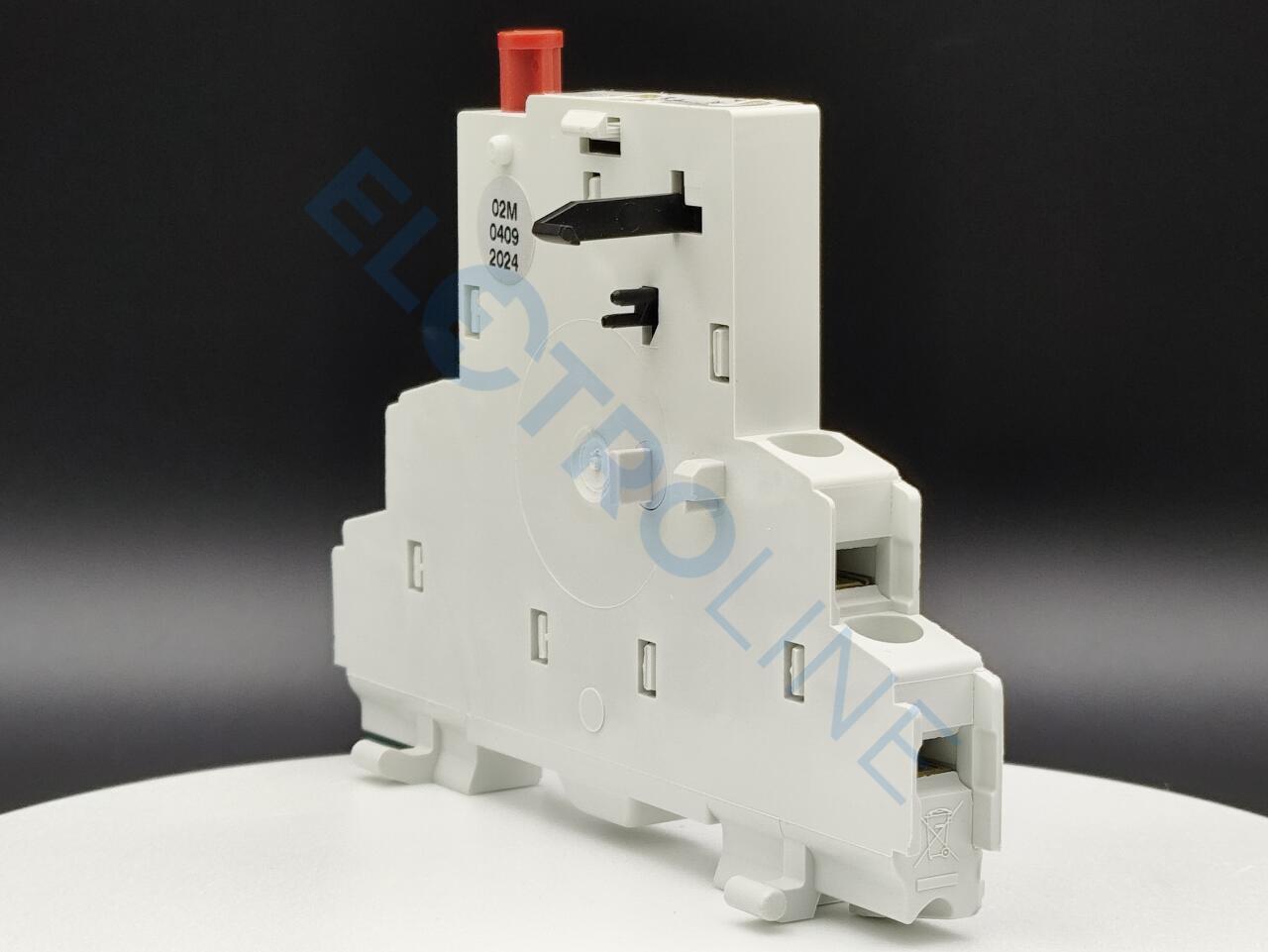

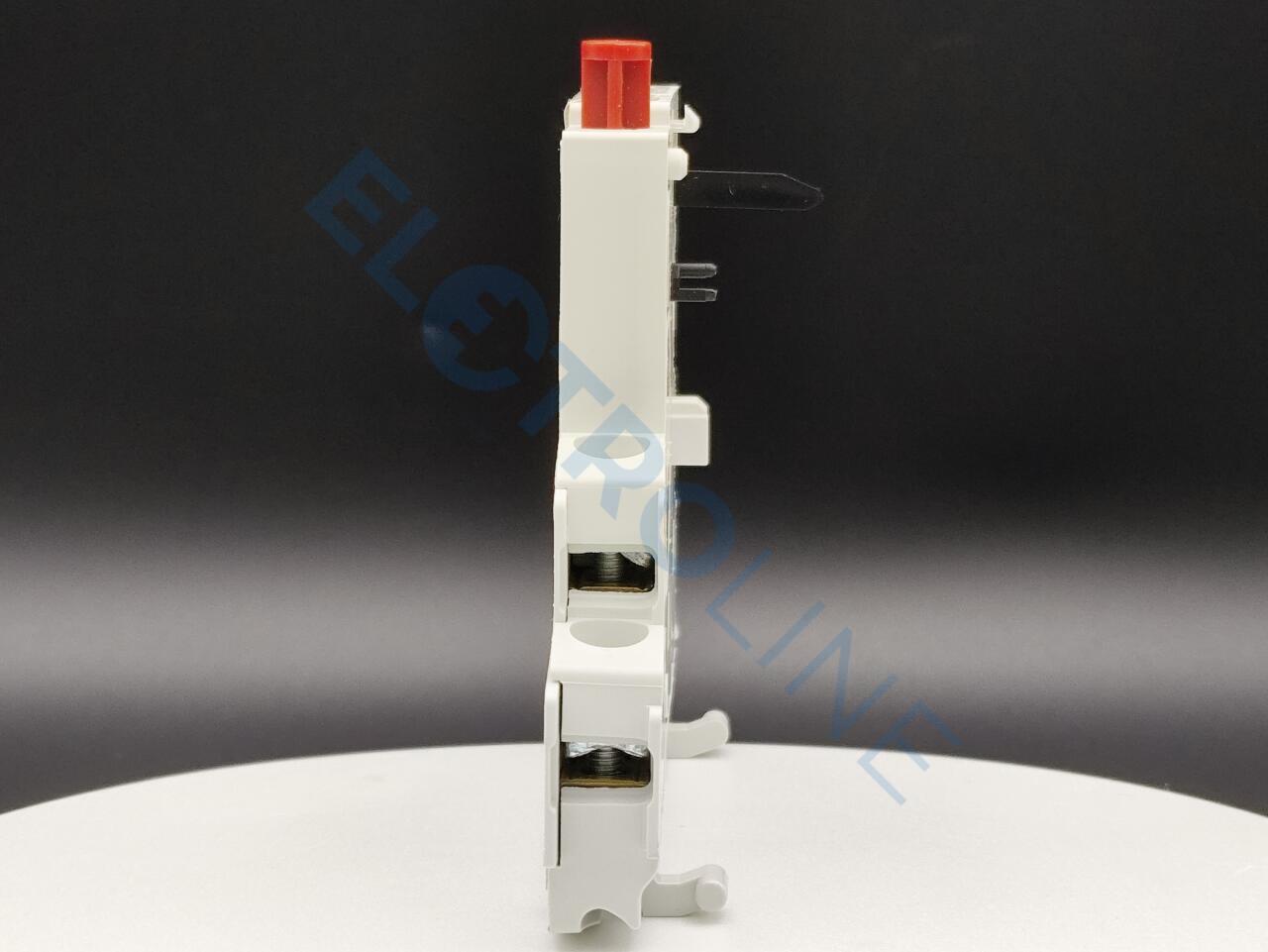

Доп. контакт индикации аварийного срабатывания 1НЗ
Alternate Catalog No. XTPAXSATR02
