2940294 Клемма полупроводниковых реле DEK-OE-125DC/ 48DC/100/T
Основные характеристики
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание | Корпус открыт с одной стороны. Подходящая крышка - D-DEK 1, 5 GN (2716949). |
| Тип указания | Указание по применению |
| Указание | Использование перемычек EB 80-DIK... в клеммах DEK: по причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK. |
| Ширина | 6, 2 мм |
| Высота | 80 мм |
| Глубина | 56 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Входное номинальное напряжение UN | 125 В DC |
| Диапазон входных напряжений относительно UN | 0, 9 ... 1, 1 |
| Диапазон входных напряжений | 112, 5 В DC ... 137, 5 В DC |
| Порог срабатывания, сигнал "0", напряжение | ≤ 50 В |
| Порог срабатывания, сигнал "1", напряжение | ≥ 100 В |
| Типовой входной ток при UN | 3 мА |
| Время включения, типовое | 40 мкс (Задержка) |
| Время отключения, типовое | 40 мкс (Задержка) |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защита от переполюсовки |

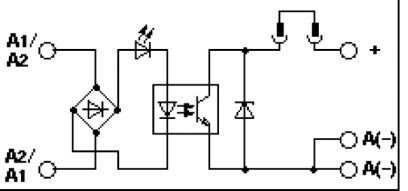

| Защитная цепь / модуль | Мостовой выпрямитель |
| Частота передачи | 30 Гц |
| Диапазон выходного напряжения | 3 В DC ... 48 В DC |
| Макс. ток продолжительной нагрузки | 100 мА |
| Падение напряжения при макс. рабочем токе | ≤ 0, 9 В |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Испытательное напряжение, вход / выход | 2, 5 кВ AC |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Наименование, подключение | Сторона входа |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0, 5 Нм |
| Наименование, подключение | Сторона выхода |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0, 5 Нм |
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 60664A | |
| DIN VDE 0110 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371000 |
| ECl@ss 5.1 | 27371000 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371604 |
| ECl@ss 8.0 | 27371604 |
| ECl@ss 9.0 | 27371604 |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122326 |
| UNSPSC 19.0 | 39122326 |
| UNSPSC 20.0 | 39122326 |
| UNSPSC 21.0 | 39122326 |
Полупроводниковая релейная клемма ввода, вход: 125 В DC, выход: 3 - 48 В DC/ 100 мА, с разделительным штекером на выходе, ширина клеммы 6,2 мм
