| Ширина | 43 мм |
| Высота | 111 мм |
| Глубина | 90 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 (Установочный блок реле) |
| RT I (Реле) |
| Входное номинальное напряжение UN | 24 В DC |

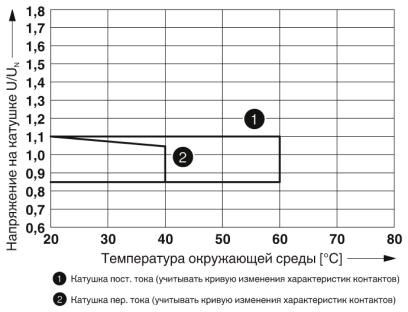

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 70 мА |
| Время срабатывания, типовое | 20 мс |
| Время возврата, типовое | 20 мс |
| Напряжение на катушке | 24 В DC |

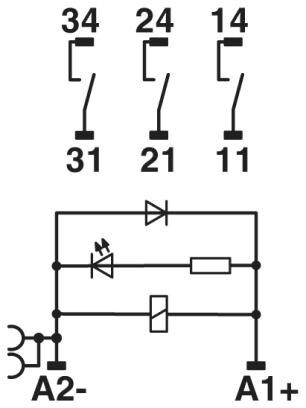

| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 1,68 Вт |
| Исполнение контакта | 3 замыкающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |

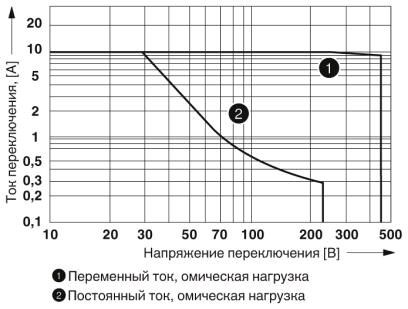

| Максимальное напряжение переключения | 440 В AC |
| 250 В DC | |
| Минимальное напряжение переключения | 10 В (при 24 мА) |
| Минимальный коммутационный ток | 10 мА (при 24 В) |
| Максимальный пусковой ток | 50 A (20 мс, замыкающий контакт) |

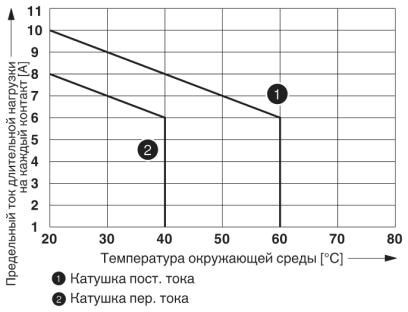

| Макс. ток продолжительной нагрузки | 10 A (см. диаграмму) |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 480 Вт (При 48 В DC) | |
| 600 Вт (При 60 В DC) | |
| 660 Вт (При 110 В DC) | |
| 183 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| 4000 ВА (при 440 В AC) | |
| Коммутационная способность | 1 A (при 24 В, DC13) |
| 1 A (при 120 В, DC13) | |
| 1 A (при 220 В, DC13) | |
| 1,5 A (при 24 В, AC15) | |
| 1,5 A (при 120 В, AC15) | |
| 1,5 A (при 240 В, AC15) | |
| Нагрузка двигателя согласно UL 508 | 1/3 HP, 120 В AC (однофазный двигатель AC) |
| 1/2 HP, 240 В AC (однофазный двигатель AC) | |
| 1/2 HP, 240 В пер. тока (трехфазный электродвигатель) |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |

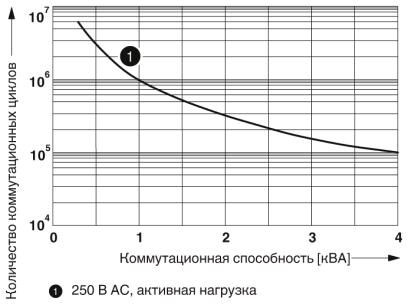

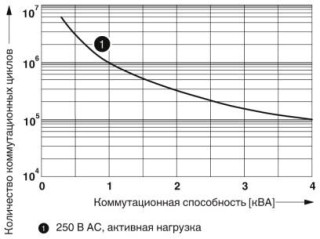

| Долговечность механическая | прибл. 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Наименование, подключение | Активная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
| Наименование, подключение | Контактная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,14 мм² ... 2,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 14 (жесткий) |
| 26 ... 14 (гибкий) |
| Подключение согласно стандарту | CSA |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |

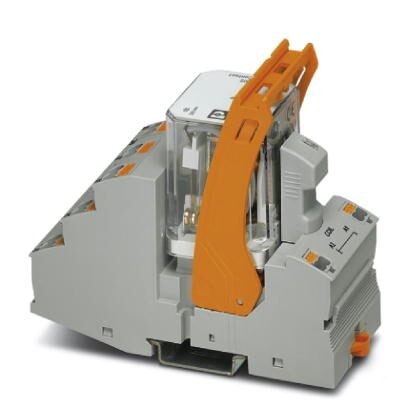

На этой странице вы можете приобрести Phoenix Contact Релейный модуль RIF-4-RPT-LDP-24DC/3X1 (артикул: 2903275). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Phoenix Contact, чтобы выбрать товар в нужной конфигурации.
Для покупки модели RIF-4-RPT-LDP-24DC/3X1 просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.
После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
