Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации)	80 кПа ... 106 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	80 кПа ... 106 кПа (до 2000 м над уровнем моря)
Степень защиты	IP20

3. Общие сведения

Тип монтажа	Монтажная рейка
Вес нетто	245,1 г
Режим работы	Режим передачи данных процесса (4 слова)
Диагностические сообщения	Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения
	Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения
	Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения

4. Интерфейсы

Наименование	Локальная шина ST
Количество каналов	2
Тип подключения	Штекер локальной шины ST
Скорость передачи данных	500 кбит/с
Среда передачи	Медь

5. Питание электронного модуля

Тип подключения	Штекер локальной шины ST
Наименование	Обеспечение логических схем
Электропитание	9 В DC (из локальной шины ST)
Потребляемый ток	тип. 54 мА
	макс. 80 мА
Потребляемая мощность	тип. 0,5 Вт

6. Аналоговые входы

Наименование, вход	Аналоговые входы
Количество входов	макс. 4 (Дифференциальные входы, напряжение или ток)
Способ подключения	2-, 3-, 4-проводной экранированный кабель
Время цифроаналогового преобразования	макс. 10 мкс (на канал)
Принцип измерения	Последовательное приближение
Представление измеренного значения	16 бит с дополнением до двух
Количество входов	4 (Дифференциальные входы, напряжение)
Входной сигнал напряжения	0 В ... 10 В (Режимы SF и SF4)
	-10 В ... 10 В (Режим BP)
Входное сопротивление, вход напряжения	200 кΩ
Диапазон синфазного напряжения, сигнал - общий проводник	-35 В DC ... 35 В DC
Количество входов	4 (Дифференциальные входы, ток)
Входной сигнал тока	0 мА ... 20 мА (Режим SF)
	4 мА ... 20 мА (Режим BP и SF4)
Входное сопротивление, вход тока	50 Ω

7. Разделение потенциалов

Испытательный участок	Шина / входы 500 В AC 50 Гц 1 мин.
	Электропитание / входы 500 В AC 50 Гц 1 мин.
	Электропитание / защитный проводник 500 В AC 50 Гц 1 мин.
	Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин.

8. Стандарты и предписания

Степень защиты

III (МЭК 61140, EN 61140, VDE 0140-1)

9. Environmental Product Compliance

REACh SVHC
	Lead 7439-92-1
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

10. eCl@ss

eCl@ss 5.1	27242600
eCl@ss 6.0	27242600
eCl@ss 7.0	27242601
eCl@ss 8.0	27242601
eCl@ss 9.0	27242601

11. ETIM

ETIM 4.0	EC001599
ETIM 5.0	EC001596
ETIM 6.0	EC001596
ETIM 7.0	EC001596

12. UNSPSC

UNSPSC 13.2	32151602
UNSPSC 18.0	32151602
UNSPSC 19.0	32151602
UNSPSC 20.0	32151602
UNSPSC 21.0	32151602

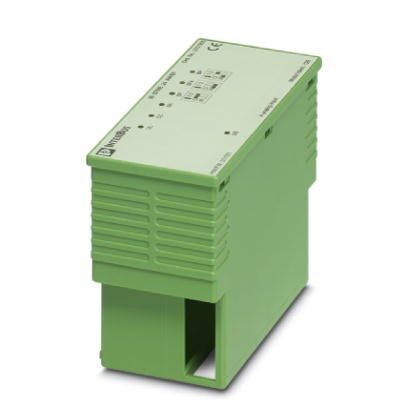

На этой странице вы можете приобрести Phoenix Contact Запасной электронный модуль IB STME 24 AI 4/EF (артикул: 2701955). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Phoenix Contact, чтобы выбрать товар в нужной конфигурации.

Для покупки модели IB STME 24 AI 4/EF просто нажмите кнопку «В корзину» и перейдите в корзину для оформления заказа. Большинство наших товаров имеются в наличии на складе; в случае отсутствия необходимой позиции мы обеспечим её поставку под заказ.

После оформления заказа наши менеджеры оперативно свяжутся с вами для уточнения деталей оплаты и наиболее удобных вариантов доставки.
