| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 25 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | II |
| Макс. мощность потерь при номинальных условиях | 3,26 Вт |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток IN | 101 A |
| Максимальный ток нагрузки | 101 A (для кабеля сечением 25 мм² Поперечное сечение) |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
| Полюсов | 1 |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 2,2 кВ |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на изгиб при вращении | 135 |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Прочность насадки на крепежное основание | NS 32/NS 35 |
| Результат испытания на нагревание | Испытание проведено |
| Испытание на старение безвинтовых клемм Температурные циклы | 192 |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с2)2/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 120 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |

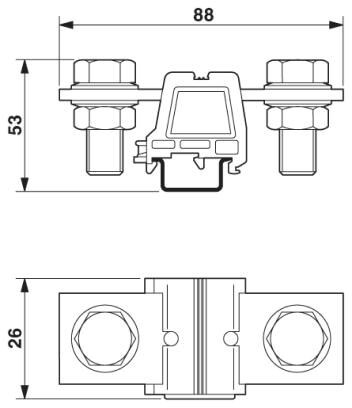

| Длина | 88 мм |
| Ширина | 26 мм |
| Высота NS 35/15 | 53 мм |
| Тип подключения | Болтовые клеммы |
| Подсоединение кабельного наконечника по стандарту | DIN 46234:1980-03 |
| Мин. сечение соединения кабельного наконечника | 2,5 мм² |
| Макс. сечение соединения кабельного наконечника | 25 мм² |
| Диаметр рыма мин. | 8.4 мм |
| Ширина кабельного наконечника макс. | 16 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Мин. момент затяжки | 15 Нм |
| Момент затяжки, макс. | 20 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46235:1983-07 |
| Мин. сечение соединения кабельного наконечника | 16 мм² |
| Макс. сечение соединения кабельного наконечника | 25 мм² |
| Диаметр рыма мин. | 8.4 мм |
| Ширина кабельного наконечника макс. | 16 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Мин. момент затяжки | 15 Нм |
| Момент затяжки, макс. | 20 Нм |
| Длина оголяемой части | Длина снятия изоляции зависит от указания производителя кабельных наконечников. |
| Токоведущая шина | 15 мм x 3 мм |
| Подключение согласно стандарту | CSA |
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
| eCl@ss 4.0 | 27141100 |
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |

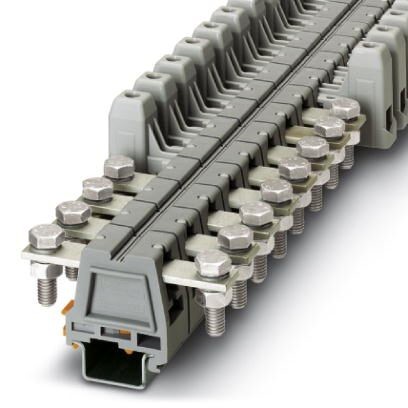

На этой странице вы можете приобрести Phoenix Contact Сильноточные клеммы UHV 25-AS/AS (артикул: 2130004). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Phoenix Contact, чтобы выбрать товар в нужной конфигурации.
