| Условное обозначение | Клеммы для печатной платы |
| Серия изделий | PTA 1,5 |
| Размер шага | 5 мм |
| Полюсов | 3 |
| Тип подключения | Винтовые зажимы с элементом для защиты провода |
| Резьба винтов | M2,6 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное фронтальное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 3 |
| Количество потенциалов | 3 |
| Номинальный ток | 17,5 A |
| Номинальное напряжение | 400 В |
| Расчетное напряжение | 250 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Тип подключения | Винтовые зажимы с элементом для защиты провода |
| вставной | нет |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение провода AWG / kcmil | 26 ... 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,25 мм² ... 0,34 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,25 мм² ... 0,75 мм² |
| Длина оголяемой части | 5 мм |
| Момент затяжки | 0,35 Нм ... 0,4 Нм |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (3 - 12 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (1,5 - 4 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 12 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1,5 - 4 мкм Ni) |
| Цвет | Зеленый (RAL 6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |

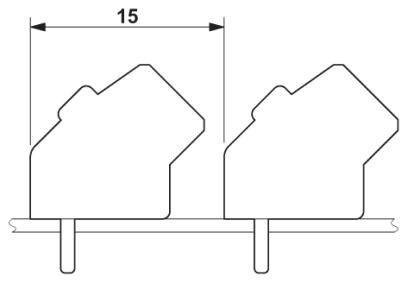

| Чертеж | |
| Длина [ l ] | 12.8 мм |
| Ширина [ w ] | 15 мм |
| Высота [ h ] | 15.4 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 11.9 мм |
| Длина выводов [P] | 3.5 мм |
| Расстояние между штырями | 5 мм |
| Размеры штыря | ø 1 мм |

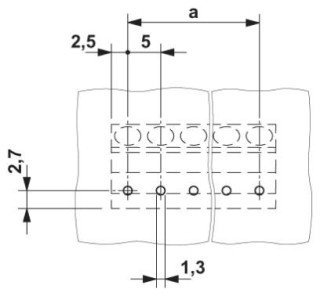

| Размер a | 10 мм |
| Диаметр отверстий | 1.3 мм |
| Расстояние между штырями | 5 мм |
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 250 |
| Наименование, количество в одной упаковке | Шт. |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Расчетный ток | 17,5 A |
| Сечение провода | 2,5 мм² |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Воздушный путь и путь утечки | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Спецификации по испытанию | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 3 мм |
| Минимальный путь утечки (III/3) | 3.2 мм |
| Минимальный путь утечки (III/2) | 3 мм |
| Минимальный путь утечки (II/2) | 3.2 мм |
| Указание по сечению проводников | При подключении провода 2,5 мм² (жесткий). |

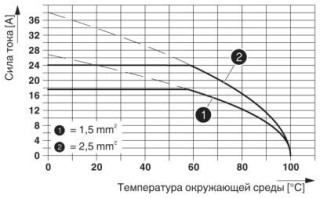

| Диаграмма |
| Подключение согласно стандарту | EN-VDE |
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
| eCl@ss 4.0 | 27260700 |
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 34131203 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |

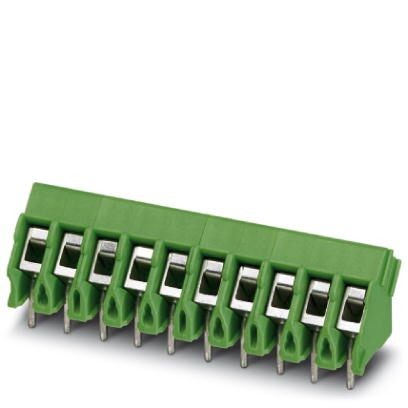

На этой странице вы можете приобрести Phoenix Contact Клеммы для печатной платы PTA 1,5/ 3-5,0 (артикул: 1988817). Мы рекомендуем внимательно изучить представленные технические характеристики и ознакомиться с официальными брошюрами от Phoenix Contact, чтобы выбрать товар в нужной конфигурации.
