Основные характеристики
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры
| Принадлежности | Модули вспомогательных контактов |
| Описание | с принудительно ведомыми контактамиКоммутационные элементы в соответствии с EN 50005Предпочтительно — коммутационные элементы в соответствии со стандартом EN 50012Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно. |
| Функция | для стандартных применений |
| Полюсы | 4-полюсн. |
| Техника присоединения | Винтовые клеммы |
| Расчетный рабочий ток | |
| AC-15220 В 230 В 240 В [Ie] | 4 A |
| AC-15380 В 400 В 415 В [Ie] | 2 A |
| Назначение контактов | |
| Разм. = размыкающий контакт | 4 разм. |
| Вид монтажа | Фронтальная установка |
| Графические условные обозначения | |
| Применяемое для | DILEM-10(-G)(…)DILEM-01(-G)(…)DILEM-4(-G)(…)DILER40(-G)DILER31(-G)DILER22DILEEM-10(-G)(…)DILEEM-01(-G)(…)DILEM12-10(-G)(…)DILEM12-01(-G)(…) |
| Указания | Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILE(E)MВспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания) |
| Кодовое число/исполнение комбинаций | |
| Кодовое число | 44E |
| С основным устройством | DILER-40(-G) |
| 35 | |
| С основным устройством | DILER-31(-G) |
| 26 | |
| С основным устройством | DILER-22 |
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службыРабота от перем. тока [Переключения] | 10 x 106 |
| Механический срок службыУправляется постоянным током DC [Переключения] | 20 x 106 |
| Срок службы компонента при Ue = 240 ВAC-15 [Переключения] | 0.2 x 106 |
| Срок службы компонента при Ue = 240 ВПост. ток (DC)L/R = 50 мс: 2 контакта в серии при Ie = 0,5 A [Переключения] | 0.15 x 106 |
| Максимальная частота коммутаций [Переключения/ч] | 9000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +50 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температура окружающей средыТемпература окружающей среды, хранение | - 40 - 80 °C |
| Установочное положениеустановочное положение | любое, кроме вертикального с клеммами A1/A2 снизу |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты | 8 g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Вес | 0.04 кг |
| Поперечные сечения соединенияВинтовые клеммыодножильный | 1 x (0, 75–2, 5)2 x (0, 75 - 2, 5) мм2 |
| Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой | 1 x (0, 75 - 1, 5)2 x (0, 75 - 1, 5) мм2 |
| Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный | Одинарный 18–14/двойной 18–14 AWG |
| Поперечные сечения соединенияВинтовые клеммыСоединительный винт | M3, 5 |
| Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv | 2 Размер |
| Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка | 0.8 x 5.51 x 6 мм |
| Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент | 1.2 Нм |
| Контакты | |
| Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L) | Да |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 600 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами | 300 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 300 В перем. тока |
| Расчетный рабочий токобычный термический ток, 1-полюсныйПримечание | При максимально допустимой температуре окружающей среды. |
| Расчетный рабочий токобычный термический ток, 1-полюсныйОбычный термический ток [Ith] | 10 A |
| Расчетный рабочий токAC-15220 В 230 В 240 В [Ie] | 4 A |
| Расчетный рабочий токAC-15380 В 400 В 415 В [Ie] | 2 A |
| Расчетный рабочий токAC-15500 В [Ie] | 1.5 A |
| Расчетный рабочий токПост. ток (DC) | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В] | 2.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В] | 2.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В] | 1.5 A |
| Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В] | 0.5 A |
| Расчетный рабочий токНадёжность контакта [Частота отказов] | <10-8, < один отказ на 100 млн. соединений(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5, 4 мА) λ |
| Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В | 4 PKZM0 |
| Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В | 4 PKZM0 |
| Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В | 6 A gG/gL |
| Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В | 10 A безынерционный |
| Электрические тепловые потери при нагрузке с IthРабота от перем. тока | 1.5 W |
| Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC | 1.5 W |
| Электрические тепловые потери при нагрузке с IthЭлектрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) | 0.24 W |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 10 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 0.5 A |
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 4 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.24 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +50 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |
| Количество контактов в качестве переключающего контакта | |
| Количество контактов как нормально разомкнутый контакт | |
| Количество контактов как нормально замкнутый контакт | 4 |
| Количество сигнальных выключателей | |
| Номинальный рабочий ток Ie при AC-15, 230 В | 4 A |
| Тип электрического подключения | Screw connection |
| Модель | Top mounting |
| Способ крепления | Front fastening |
| Подставка для лампы | Отсутствует |
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Характеристика | |
| Характеристика | |
| Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчётный рабочий токВыключение: 1 × расчетный токкатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев | |
| Характеристика | |
| Кратковременное включение 3-полюсноеПауза между двумя приложениями нагрузки: 15 минут |
| 83 мм: DILE… + …DILE(M)86 мм: DILE…-C... + …DILE(M) |

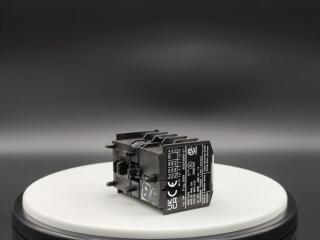

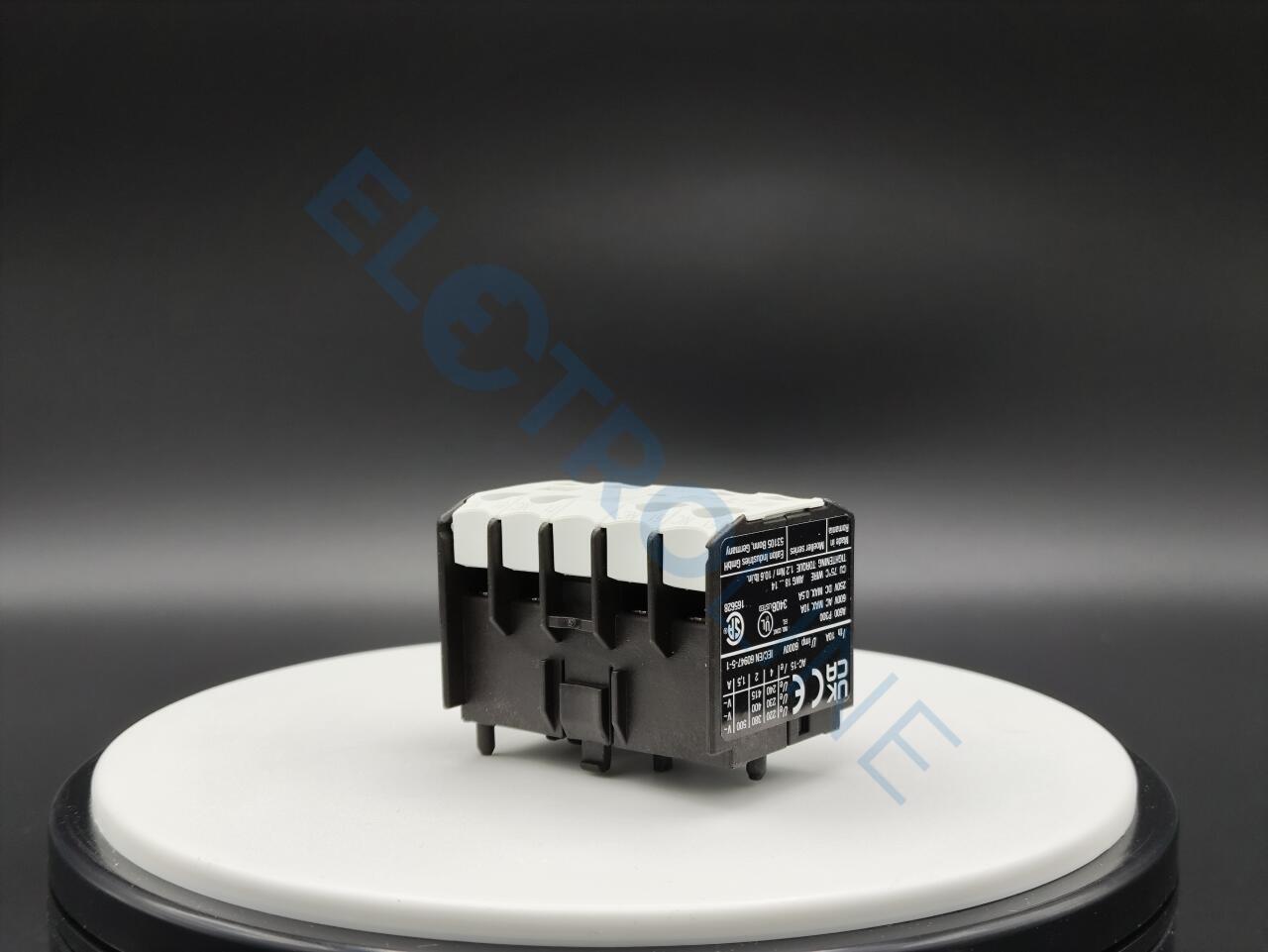

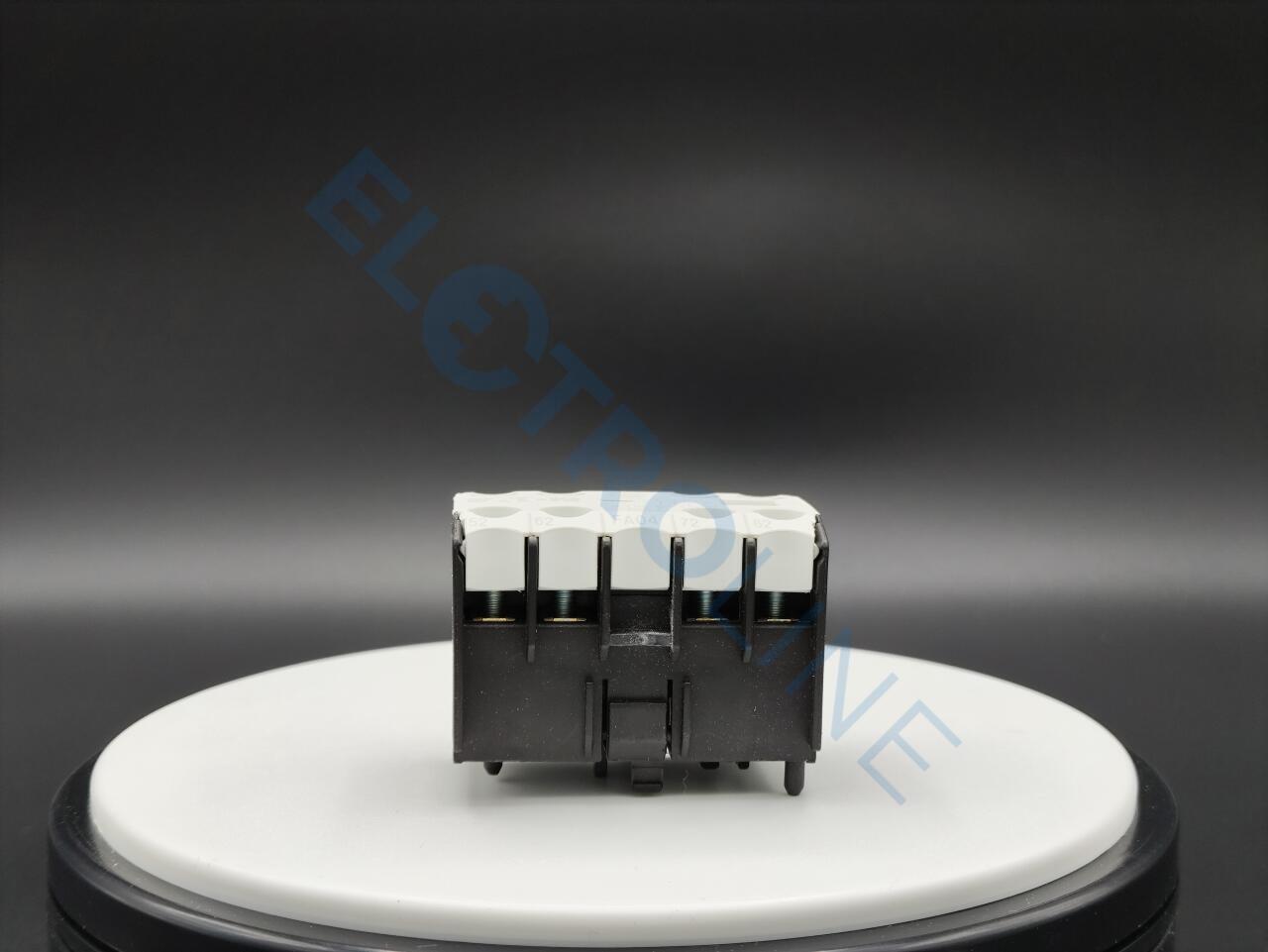

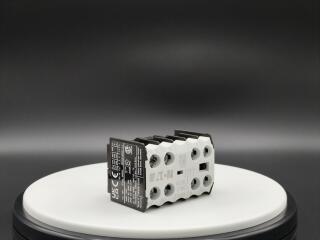

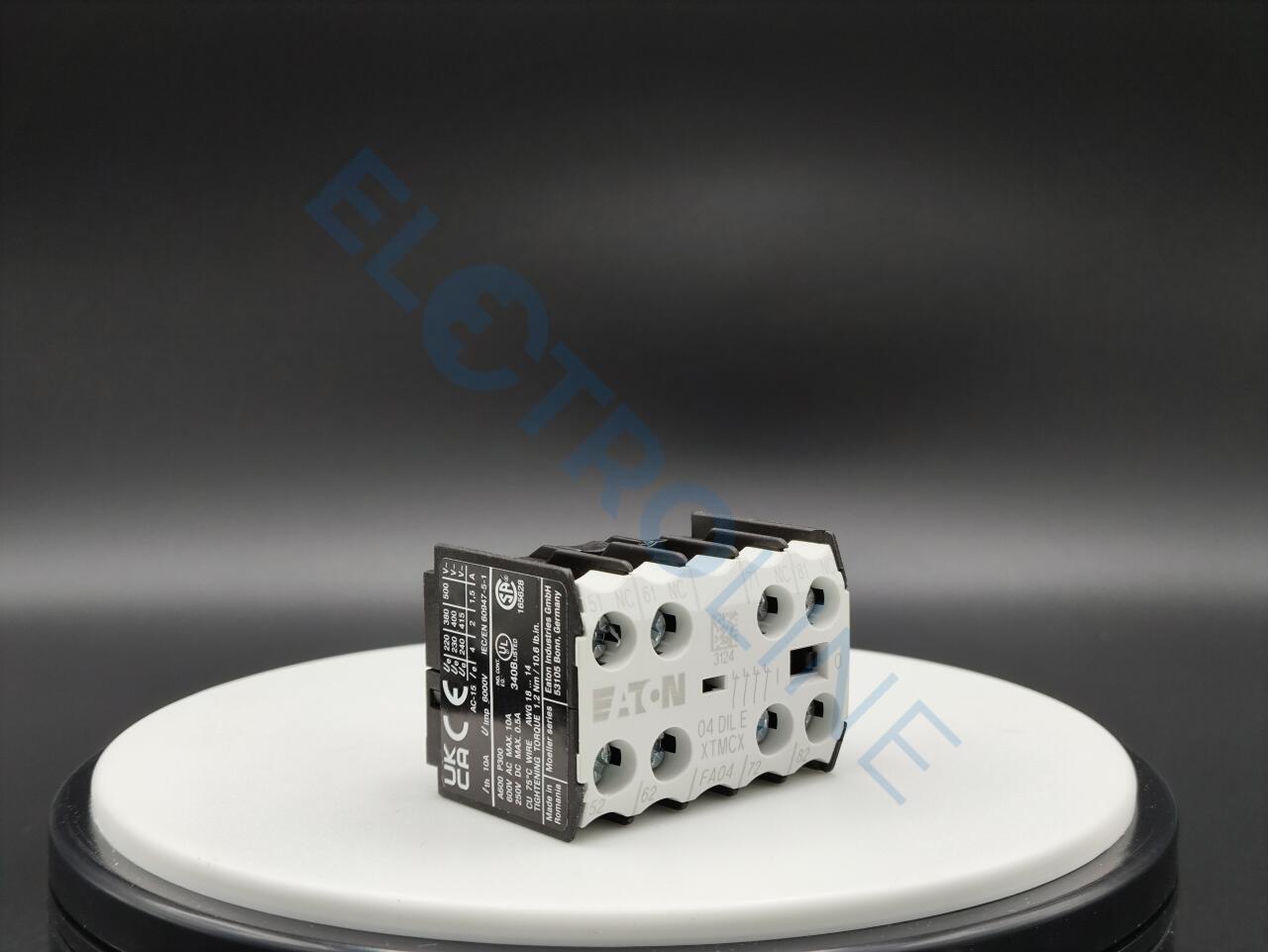

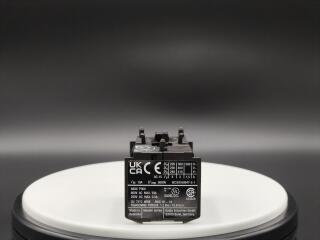

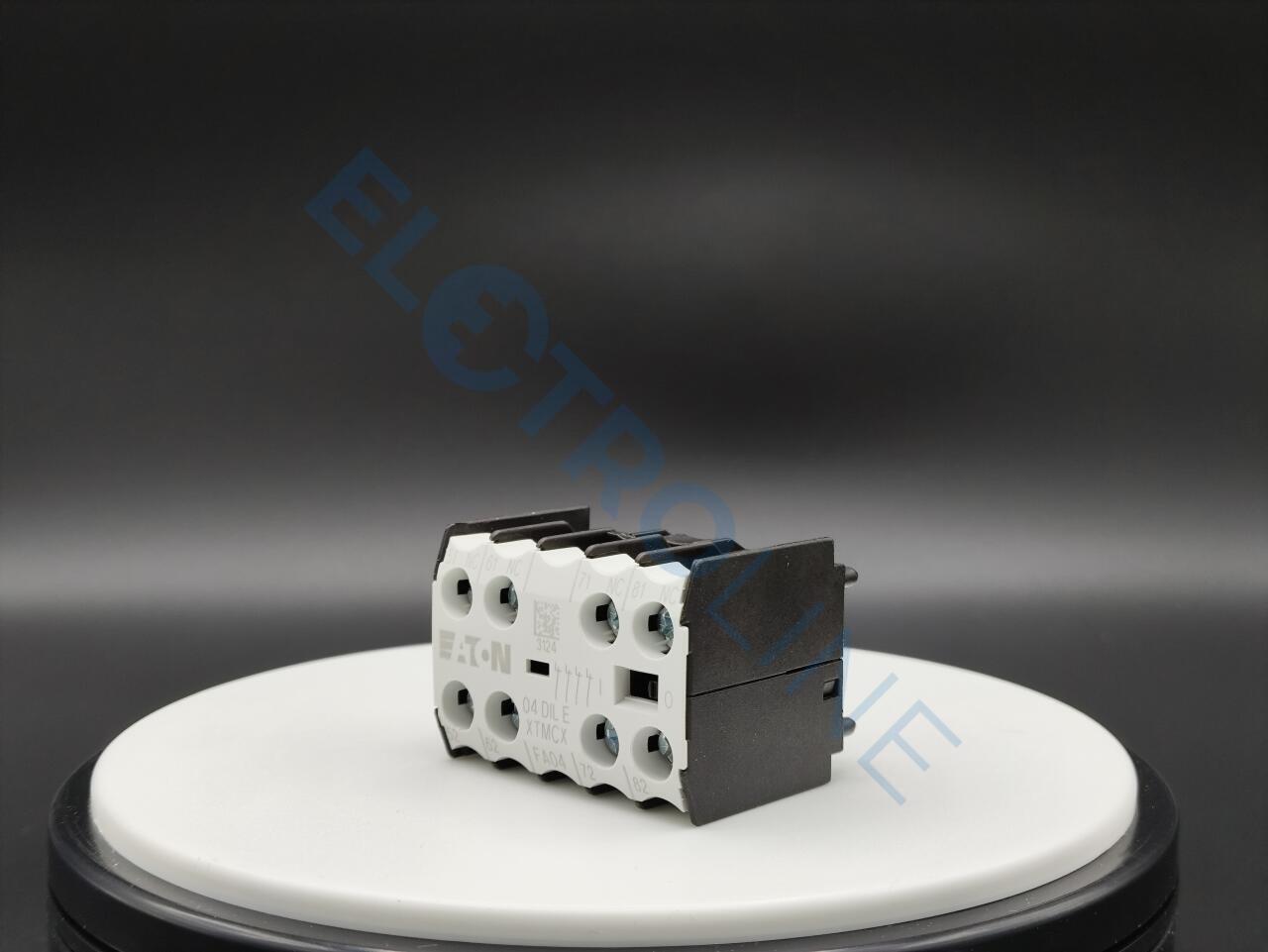

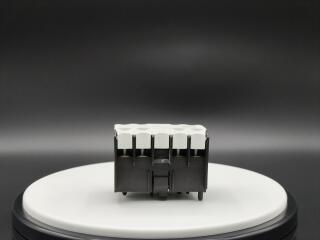

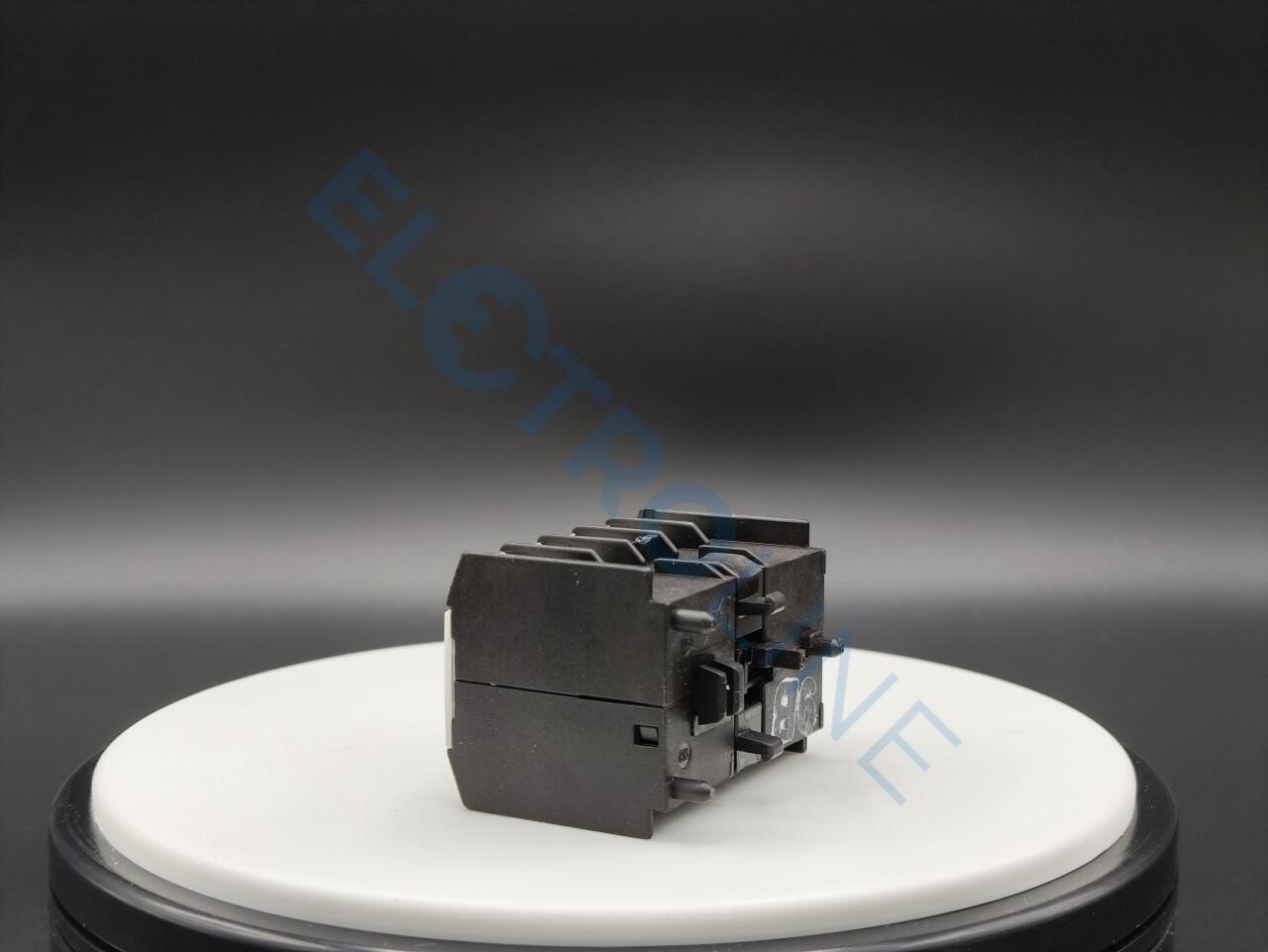

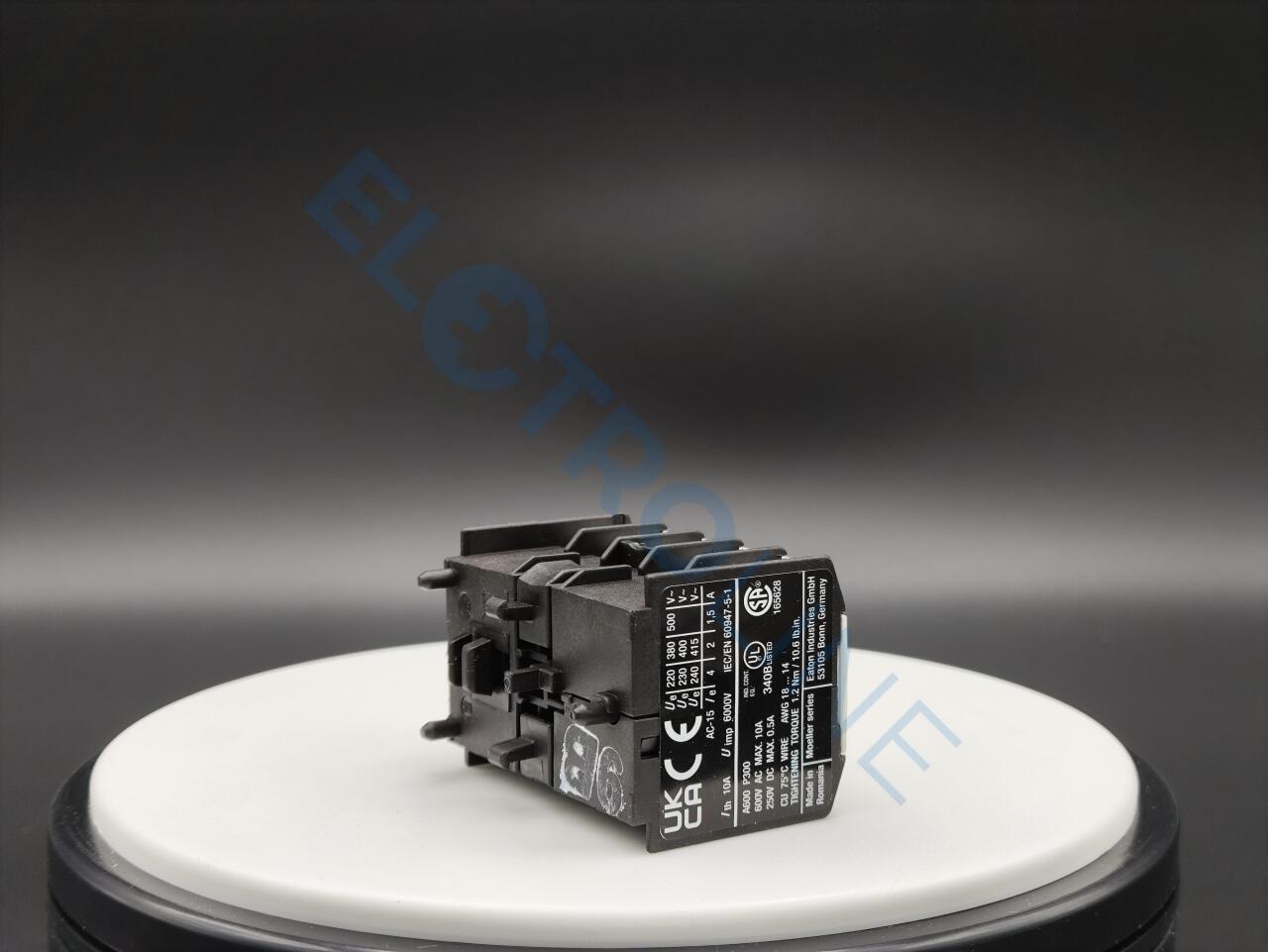

Блок вспомогательных контактов 4 полюса, 4НЗ, винтовые Зажимы
Alternate Catalog No. XTMCXFA04
Вспомогательный контактный модуль, с принудительно ведомыми контактами, Коммутационные элементы в соответствии с EN 50005, Предпочтительно — коммутационные элементы в соответствии со стандартом EN 50012, Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно., Функция: для стандартных применений, 4-полюсн., Техника присоединения: Винтовые клеммы, Расчетный рабочий ток AC-15 220 В 230 В 240 В: Ie= 4 A, Расчетный рабочий ток AC-15 380 В 400 В 415 В: Ie= 2 A, Назначение контактов Разм. = размыкающий контакт: 4 разм., Вид монтажа: Фронтальная установка, Применяемое для: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), указания: Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILE(E)M, Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания), Кодовое число/исполнение комбинаций кодовое число: 44E, 35, 26
