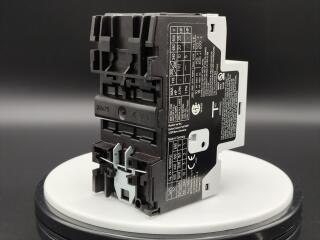

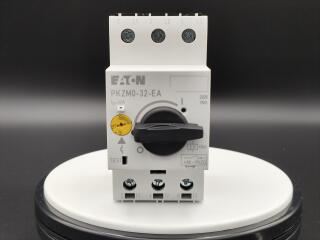

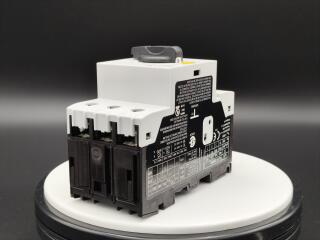

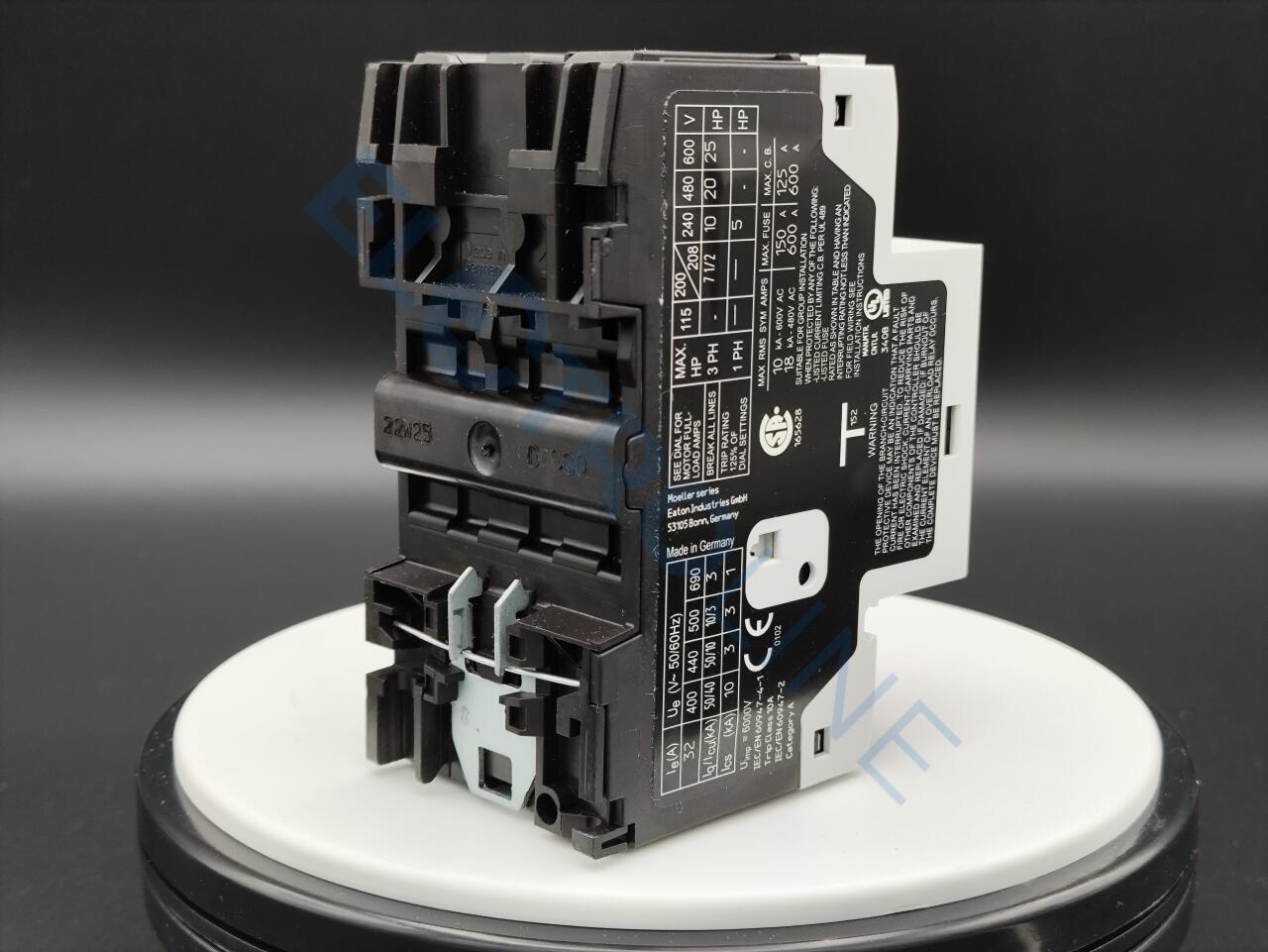

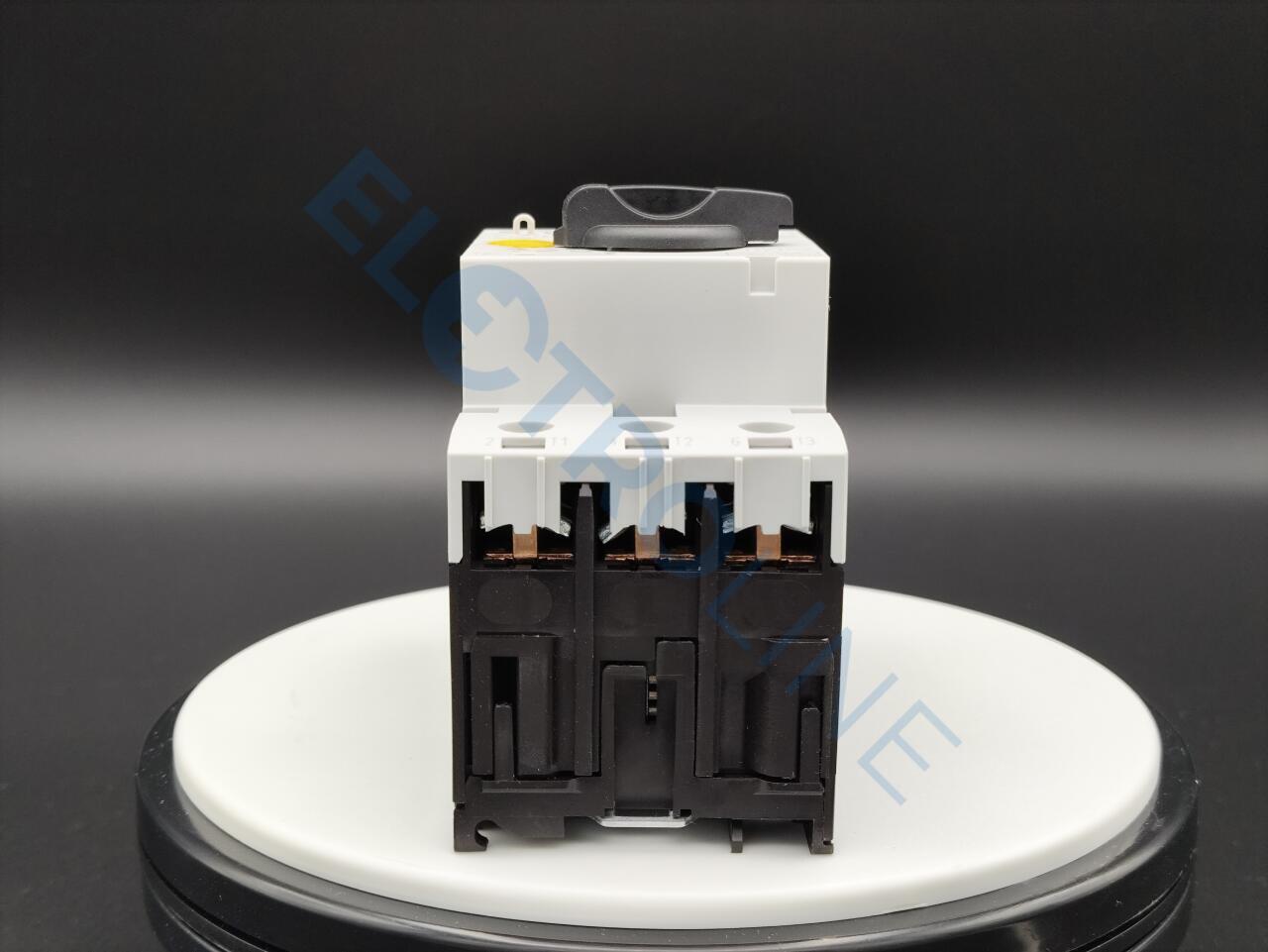

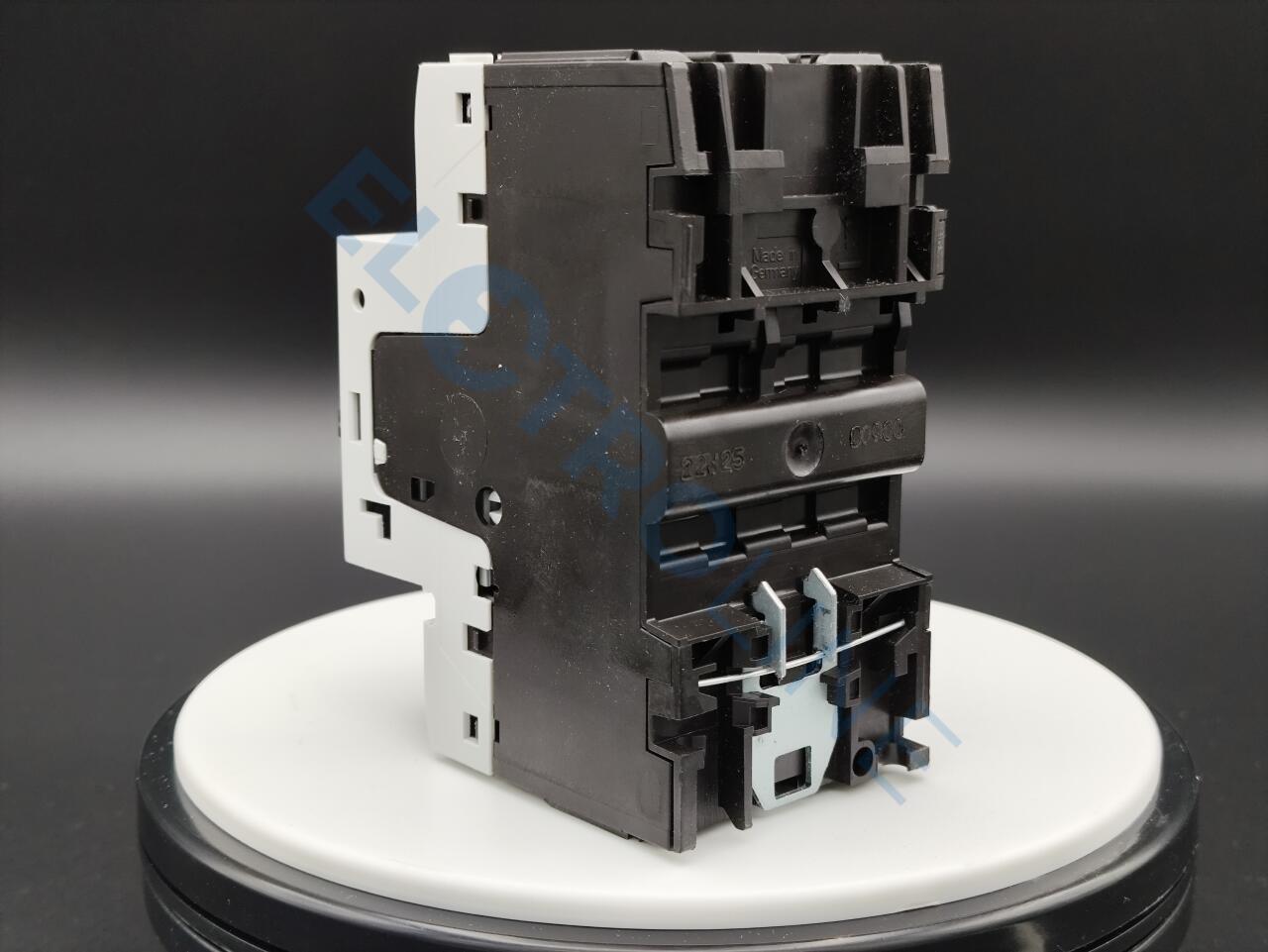

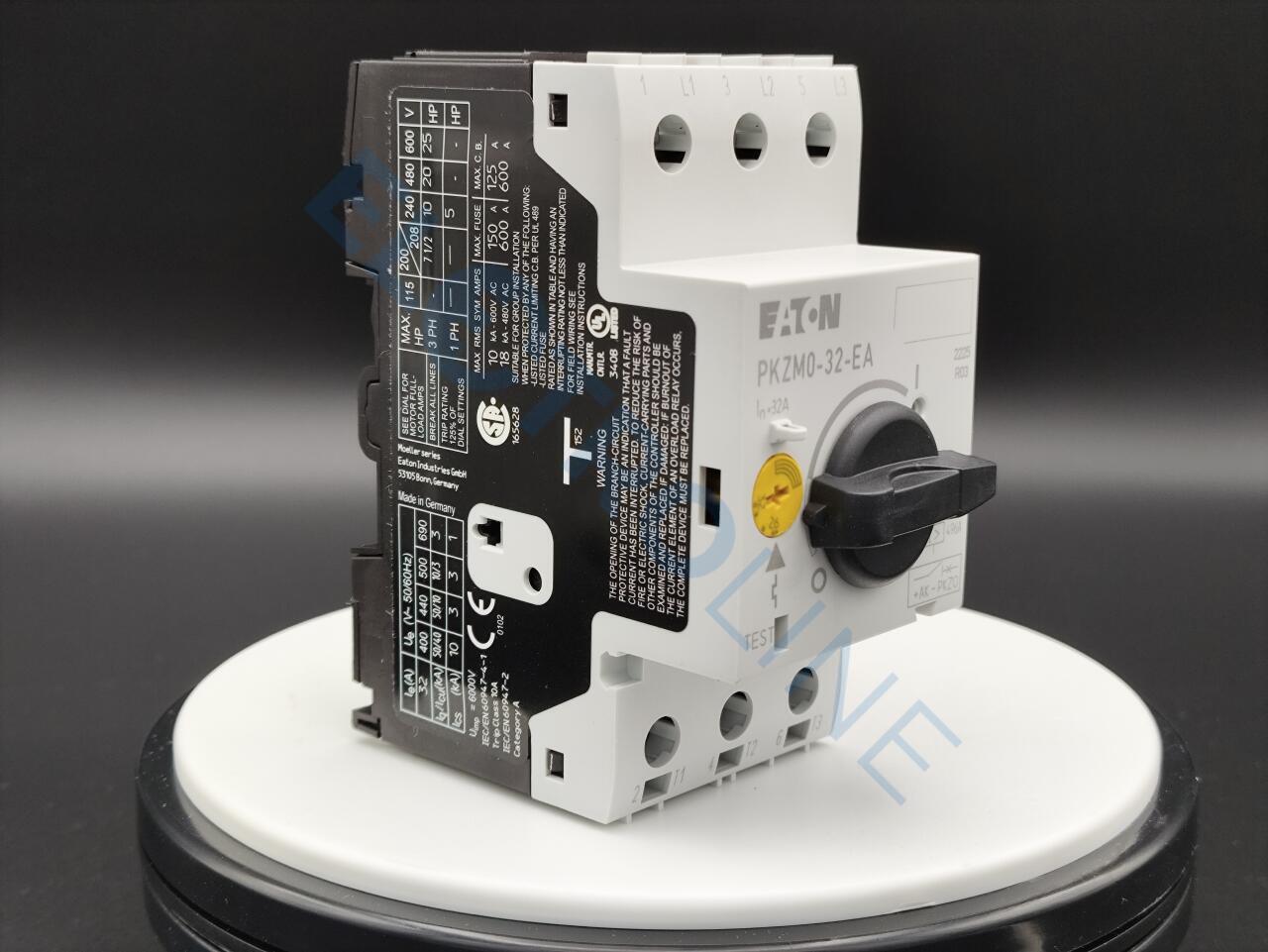

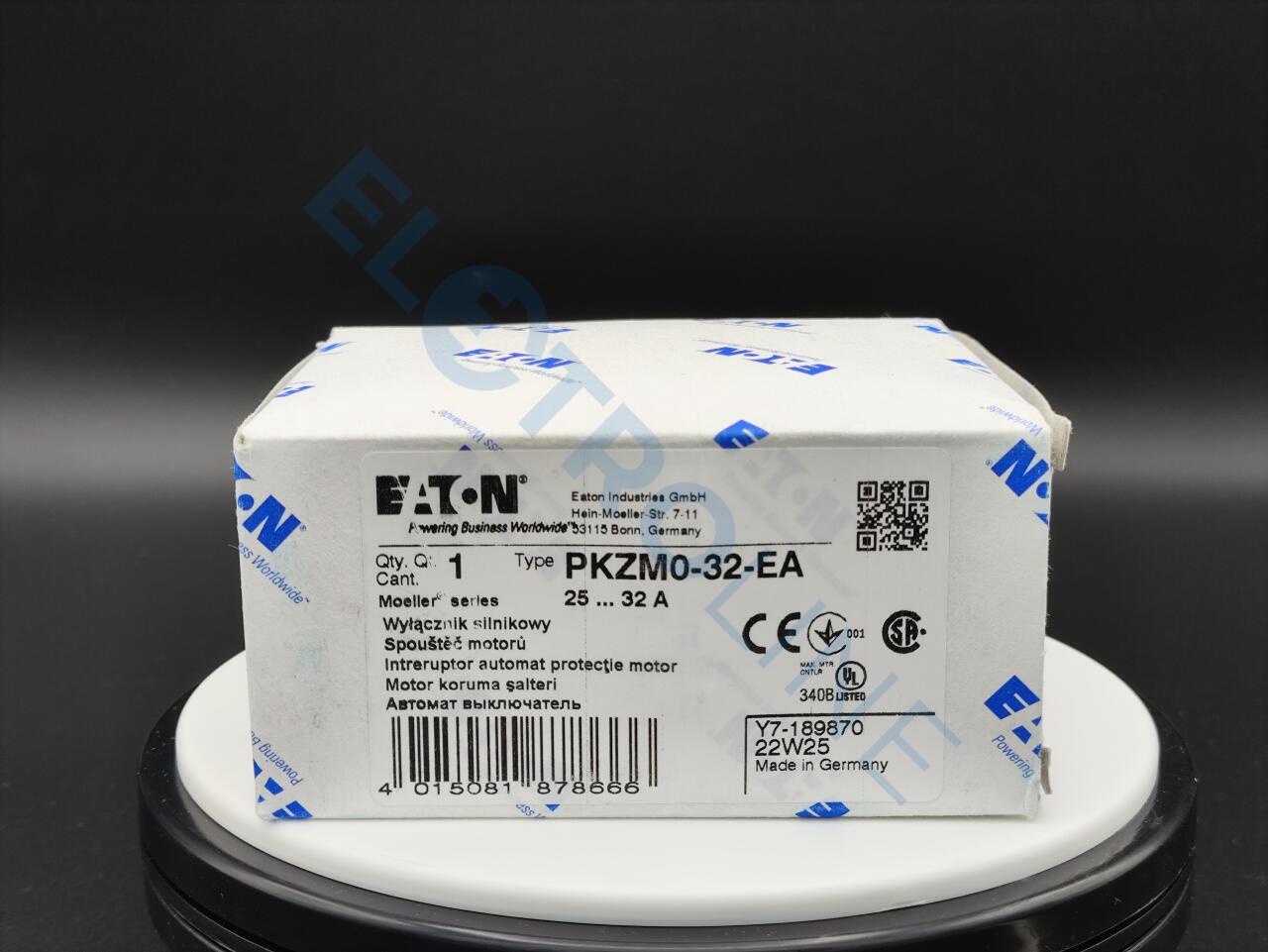

PKZM0-32-EA Автоматический выключатель защиты двигателя32А, 3 полюса, откл.способность 50кА, диапазон уставки 25...32А
PKZM0-32-EA27 шт. на нашем складеPKZM0-32 в наличии нет.
11 584.16 руб.
Цена с НДС
0
Постфикс «-EA» указывает на то, что товар PKZM0-32 произведен для европейского рынка, но при этом все характеристики совпадают с товаром без постфикса «-EA».
Основные характеристики
Бренд:
Модель:
PKZM0-32-EA (PKZM0-32)
Артикул:
189870
Доп. артикул:
0000278489
Вес (кг):
0.3
Объем (дм3):
0.32
Ед. измерения:
шт
Семейство:
MC05006
Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Пуск и защита двигателей (PKZ, PKM0, MSC…)
Доставка по РФ
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Лучшие цены
Мы официальные дистрибьюторы EATON, Phoenix Contact, и дилеры Weidmuller, Legrand, BTicino, ABB, Schneider Electric.
Оплата
Банковский перевод от юридических и физических лиц, в офисе оплата картой Visa/MasterCard.
Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры
1. Программа поставок
| Ассортимент | Автомат защиты двигателя PKZM0 до 32 A |
| Основная функция | Защита двигателя |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Техника присоединения | Винтовые клеммы |
| Графические условные обозначения | |
| макс. расчетная рабочая мощность | |
| AC-3220 В 230 В 240 В [P] | 7.5 кВт |
| AC-3380 В 400 В 415 В [P] | 15 кВт |
| AC-3440 В [P] | 15 кВт |
| AC-3500 В [P] | 22 кВт |
| AC-3660 B 690 B [P] | 30 кВт |
| Измеренный ток длительной нагрузки [Iu] | 32 A |
| диапазон установки | |
| Расцепитель перегрузки [Ir] | 25 - 32 A |
| Расцепители короткого замыкания [Irm]макс. [Irm] | 496 A |
| Чувствительность к выпадению фаз | IEC/EN 60947-4-1, VDE 0660 часть 102 |
| Указания | Расцепитель перегрузки: класс расцепления 10 AМожет быть закреплен на П-образной рейке высотой 7, 5 или 15 мм, соответствующей IEC/EN 60715 . |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL, CSA |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыХранение | - 40 - 80 °C |
| Температура окружающей средыразомкнут | -25 - +55 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Установочное положение | |
| Направление подвода питания | любая |
| Класс защитыУстройство | IP20 |
| Класс защитыСоединительные клеммы | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | 25 g |
| Высота установки | макс. 2000 M |
| Поперечные сечения соединения главного проводаВинтовые клеммыодножильный | 1 x (1 - 6)2 x (1 - 6) мм2 |
| Поперечные сечения соединения главного проводаВинтовые клеммытонкопроволочный с оконечной муфтой согласно DIN 46228 | 1 x (1 - 6)2 x (1 - 6) мм2 |
| Поперечные сечения соединения главного проводаВинтовые клеммыОдно- или многожильный | 18 - 10 AWG |
| Поперечные сечения соединения главного проводаВинтовые клеммыДлина зачистки | 10 мм |
| Момент затяжки соединительных винтовГлавный провод | 1.7 Нм |
| Момент затяжки соединительных винтовКабели системы управления | 1 Нм |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie] | 32 A |
| Номинальная частота [f] | 40 - 60 Гц |
| Электрические тепловые потери (3-полюсный прогретый) | 9, 56 W |
| Сопротивление на полюс | 3 мОм |
| Механический срок службы [Переключения] | 0.1 x 106 |
| Электрический срок службы (AC-3 при 400 В)Электрический срок службы [Переключения] | > 0.1 x 106 |
| Макс. частота коммутаций | 40 S/h |
| Стойкость к коротким замыканиямПост. ток (DC)стойкость к коротким замыканиям | 40 кА |
| Стойкость к коротким замыканиямПост. ток (DC)Указание | до 250 В |
| Коммутационная способность двигателяAC-3 (до 690 В) | 32 A |
| Коммутационная способность двигателяDC-5 (до 250 В) | 25 (3 контакта для последовательного подключения) A |
| Расцепитель | |
| Температурная компенсациясогласно IEC/EN 60947, VDE 0660 | - 5…40 °C |
| Температурная компенсацияРабочий диапазон | - 25…55 °C |
| Остаточная ошибка температурной компенсации для T > 40 °C | ≦ 0.25 %/K |
| Диапазон установок расцепителей перегрузки | 0.6 - 1 x Iu |
| Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15, 5 x Iu |
| Допуск расцепителя короткого замыкания | ± 20% |
| Чувствительность к выпадению фаз | IEC/EN 60947-4-1, VDE 0660 часть 102 |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В | 7.5 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В | 10 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 20 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 25 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В | 5 л.с. |
| Номинальный ток короткого замыкания, тип E240 В | 18 kA |
| Номинальный ток короткого замыкания, тип E480 Y / 277 B | 18 kA |
| Номинальный ток короткого замыкания, тип Eтребуемое дополнительное оснащение | BK25/3-PKZ0-E |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.SCCR (предохранитель) | 10 kA |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.Макс. предохранитель | 150 A |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.SCCR (CB) | 10 kA |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.макс. CB | 125 A |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.SCCR с CL (предохранитель) | 18 A |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.макс. предохранитель (с CL) | 600 A |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.SCCR с CL (CB) | 18 kA |
| Номинальный ток короткого замыкания, групповая защита600 В кор. замык.макс. CB (с CL) | 600 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 32 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 3.19 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 9.56 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Размеры
| Низковольтные промышленные компоненты (EG000017) / Автоматический выключатель защиты двигателя (EC000074) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV | |
| Настройка тока расцепителя перегрузки | 25 - 32 A |
| Диапазон регулировки задержек короткого замыкания | 496 - 496 A |
| С тепловой защитой | Да |
| Чувствительная к отказу фазы | Да |
| Выключить технику | Thermomagnetic |
| Номинальное рабочее напряжение | 690 - 690 V |
| Номинальный постоянный ток Iu | 32 A |
| Номинальная рабочая мощность при AC-3, 230 В | 7.5 kW |
| Номинальная рабочая мощность при AC-3, 400 В | 15 kW |
| Тип электрического подключения главной цепи | Screw connection |
| Тип элемента управления | Turn button |
| Устройство устройства | Built-in device fixed built-in technique |
| Со встроенным вспомогательным выключателем | Нет |
| Со встроенным расцепителем напряжения | Нет |
| Количество полюсов | 3 |
| Номинальная отключающая способность при коротком замыкании lcu при 400 В, переменный ток | 50 kA |
| Степень защиты (IP) | IP20 |
| Высота | 93 mm |
| Ширина | 45 mm |
| Глубина | 76 mm |
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
| Дополнительное оснащение | 1: Стандартный вспомогательный контакт2: Вспомогательный контакт сигнализации срабатывания3: Расцепители рабочих токов, расцепители минимального напряжения |
| Характеристика | |
| Характеристики отключения, автомат защиты электродвигателя PKZM0-..., PKZM011: Минимальный уровень, 3 фазы2: Максимальный уровень, 3 фазы3: Минимальный маркер, 2 фазы4: Максимальный маркер, 2 фазы | |
| Характеристика | |
| Проходящий ток | |
| Характеристика | |
| ① 1. полупериодпропускаемая энергия | |
| Автомат защиты двигателей со стандартным вспомогательным контактомPKZM0-…(+NHI-E-…-PKZ0)PKZM0-…-T(+NHI-E-…-PKZ0)PKM0-…(+NHI-E-…-PKZ0) | |
| Автомат защиты двигателя с запираемой поворотной ручкойPKZM0-…+AK-PKZ0 | |
| Автомат защиты двигателей с опережающим вспомогательным контактомPKZM0-…+VHI-…-PKZ0 | |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
6. Характеристики
| Дополнительное оснащение | 1: Стандартный вспомогательный контакт2: Вспомогательный контакт сигнализации срабатывания3: Расцепители рабочих токов, расцепители минимального напряжения |
| Характеристика | |
| Характеристики отключения, автомат защиты электродвигателя PKZM0-..., PKZM011: Минимальный уровень, 3 фазы2: Максимальный уровень, 3 фазы3: Минимальный маркер, 2 фазы4: Максимальный маркер, 2 фазы | |
| Характеристика | |
| Проходящий ток | |
| Характеристика | |
| ① 1. полупериодпропускаемая энергия |
7. Размеры
| Автомат защиты двигателей со стандартным вспомогательным контактомPKZM0-…(+NHI-E-…-PKZ0)PKZM0-…-T(+NHI-E-…-PKZ0)PKM0-…(+NHI-E-…-PKZ0) | |
| Автомат защиты двигателя с запираемой поворотной ручкойPKZM0-…+AK-PKZ0 | |
| Автомат защиты двигателей с опережающим вспомогательным контактомPKZM0-…+VHI-…-PKZ0 |
Автоматический выключатель защиты двигателя32А, 3 полюса, откл.способность 50кА, диапазон уставки 25...32А
Alternate Catalog No. XTPR032BC1NL
Перевод на расчетный счет для юридических лиц:
Отправка заказа после получения средств на счет.
Перевод на расчетный счет для физических лиц:
Отправка заказа после получения средств на счет. Перевод можно осуществить через онлайн-банкинг.
Оплата картой:
Заказ можно оплатить картой Visa/MasterCard/МИР в нашем офисе.
Бесплатная доставка:
Бесплатно доставляем заказы по г. Москва стоимостью от 20 000 Р
Курьерская доставка:
В пределах МКАД - 600 рублей.
За МКАД - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.
По России - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.
Самовывоз:
111024 г. Москва ул. Авиамоторная, д. 50, стр. 1, офис 220.
Режим работы: с 9:00 до 18:00 без перерывов.
Транспортные компании:
На ваш выбор: СДЭК, Pony Express, ЖелДор, Деловые линии.
По запросу отправим любой транспортной компанией.
Пока еще никто не написал отзыв о данном товаре.
Electroline.ru (Электролайн.ру) - это официальное интернет-подразделение компании ООО «ААА ЕВРОТЕХСТРОЙ», крупнейшего дистрибьютора низковольтного оборудования в России, который предлагает более 300 000 наименований электрооборудования в наличии и под заказ от ведущих мировых производителей электрооборудования таких как: Eaton, Phoenix Contact, Weidmueller, Legrand, Bticino, ABB, Schneider Electric и др.
Основную номенклатуру продаваемых продуктов составляют: низковольтное оборудование, компоненты промышленной автоматизации, а также различное электроустановочное оборудование (розетки, выключатели, элементы умного дома) и аксессуары.
На сайте Electroline.ru (Электролайн.ру) вы найдете полный список продаваемой продукции ООО «ААА ЕВРОТЕХСТРОЙ». Прием и обработка заказов осуществляется профессиональными сотрудниками компании ООО «ААА ЕВРОТЕХСТРОЙ», которые всегда вас проконсультируют и помогут вам купить электрооборудование по лучшим ценам!

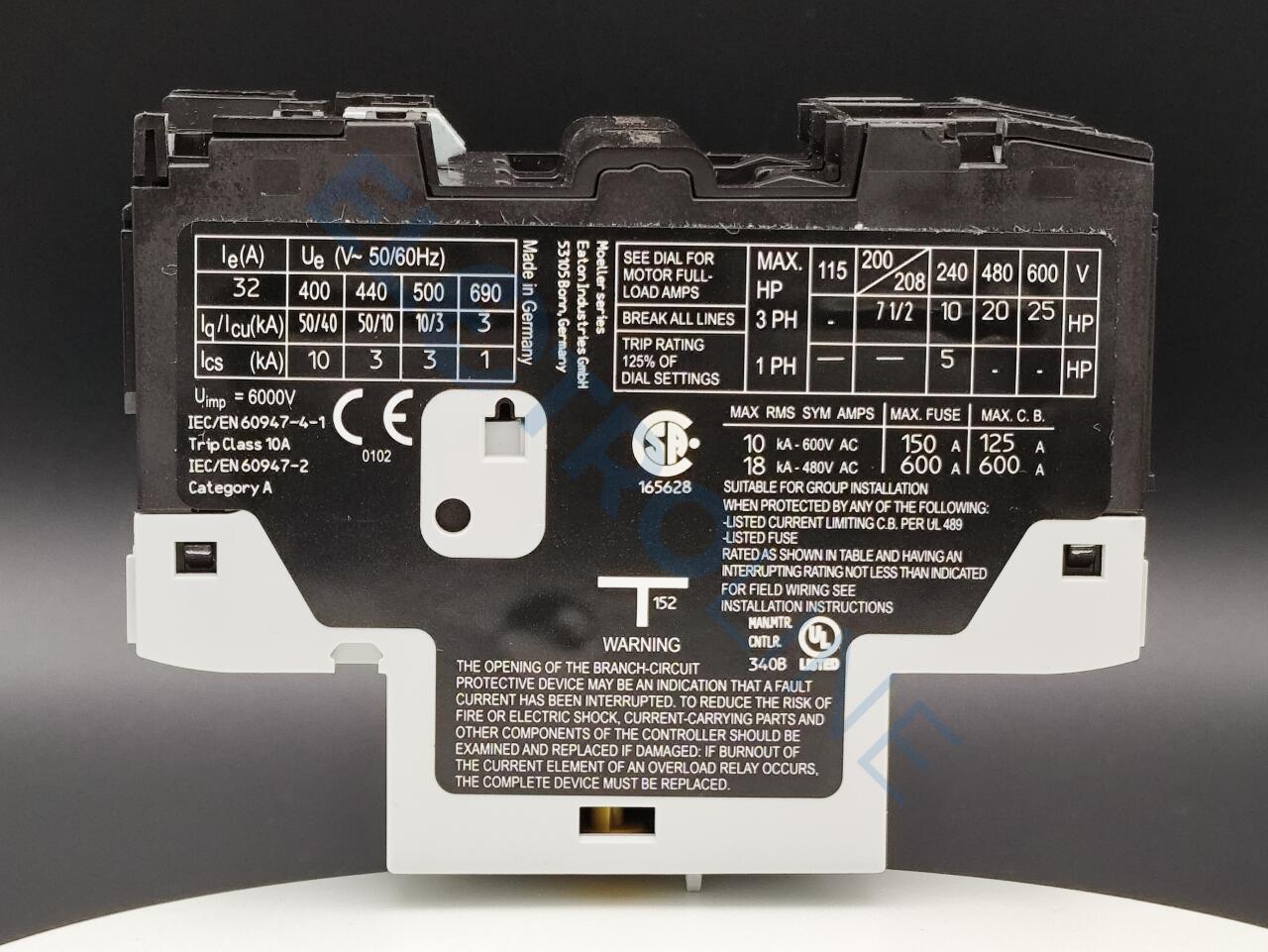

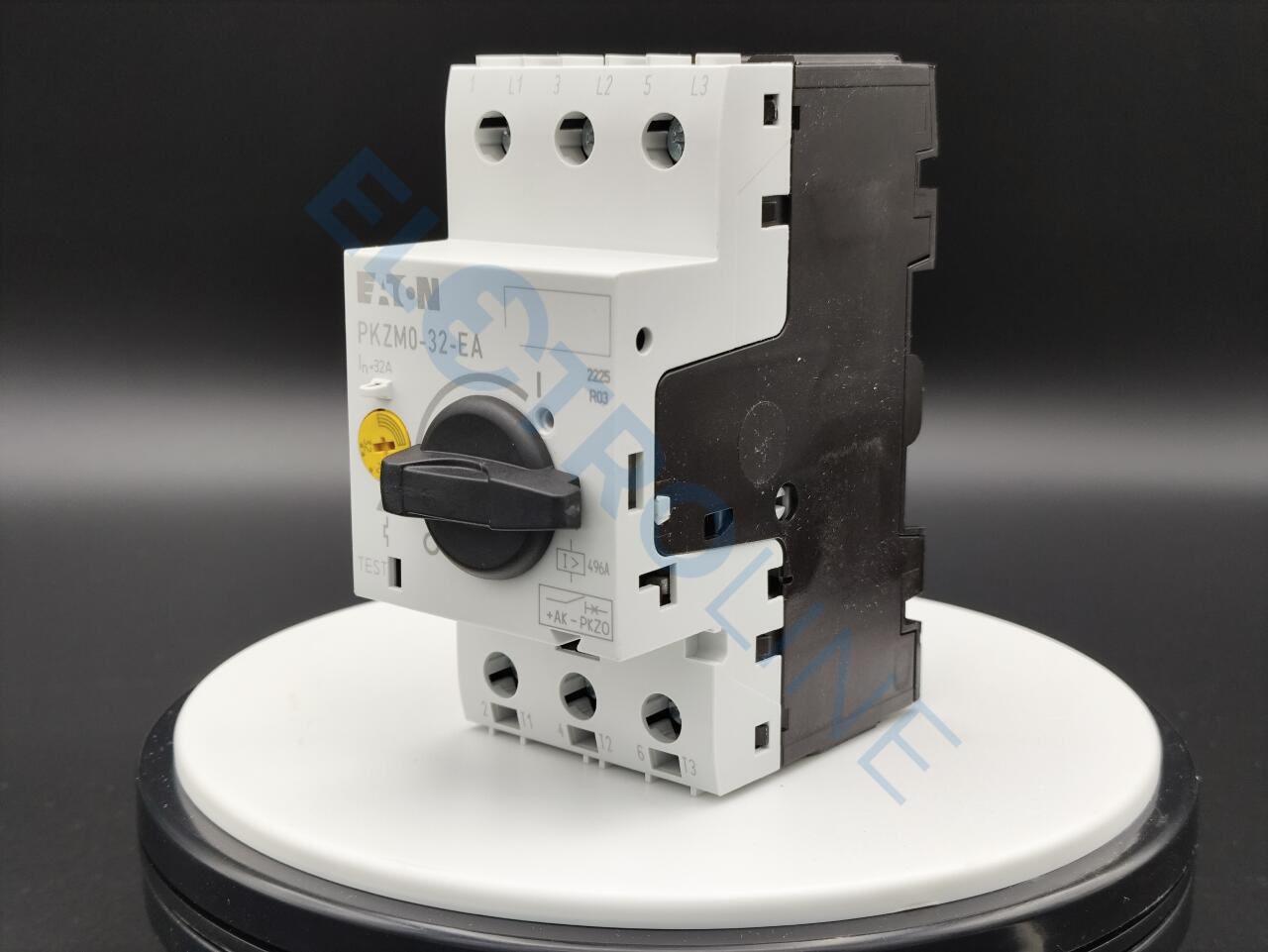

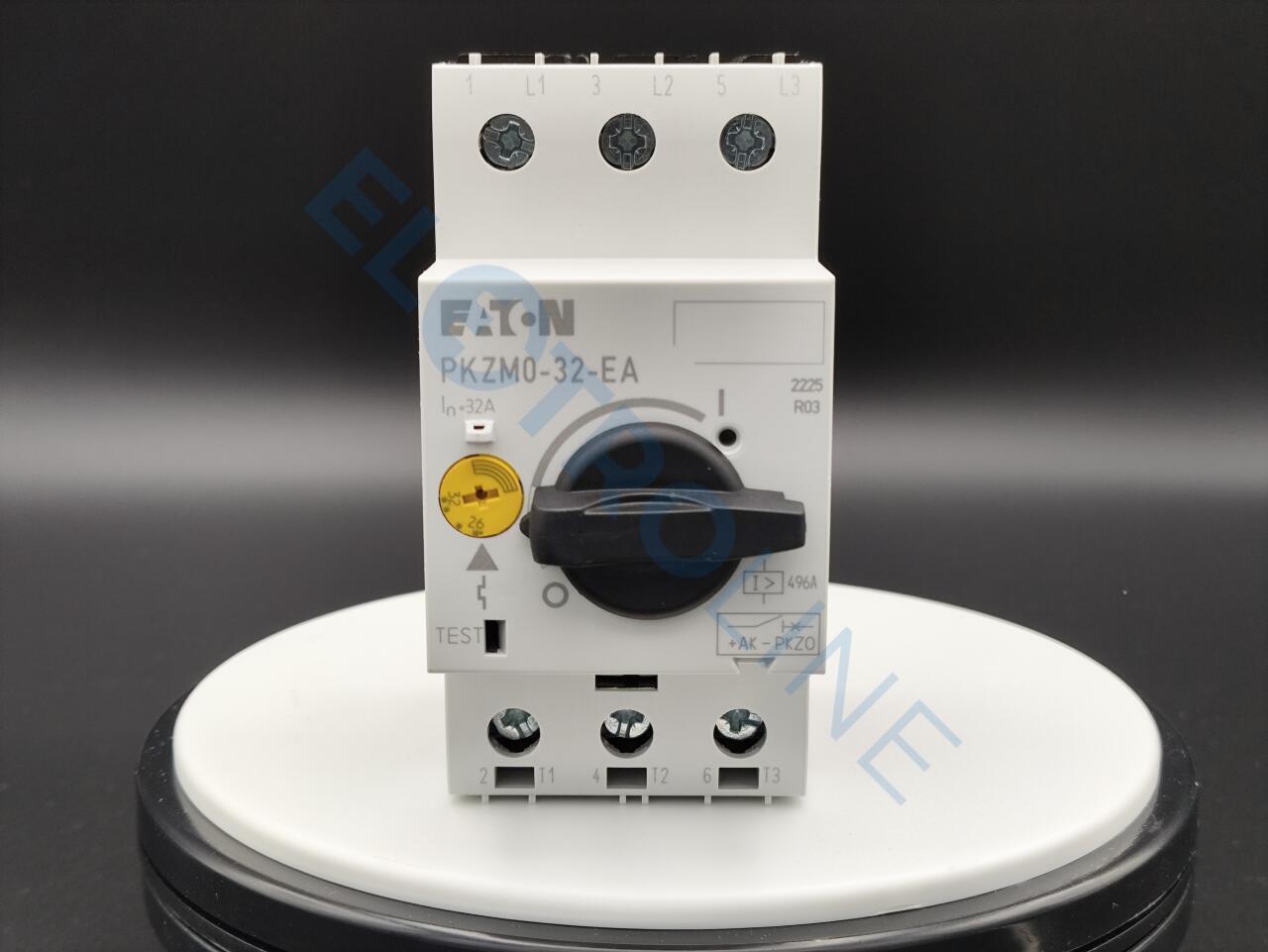

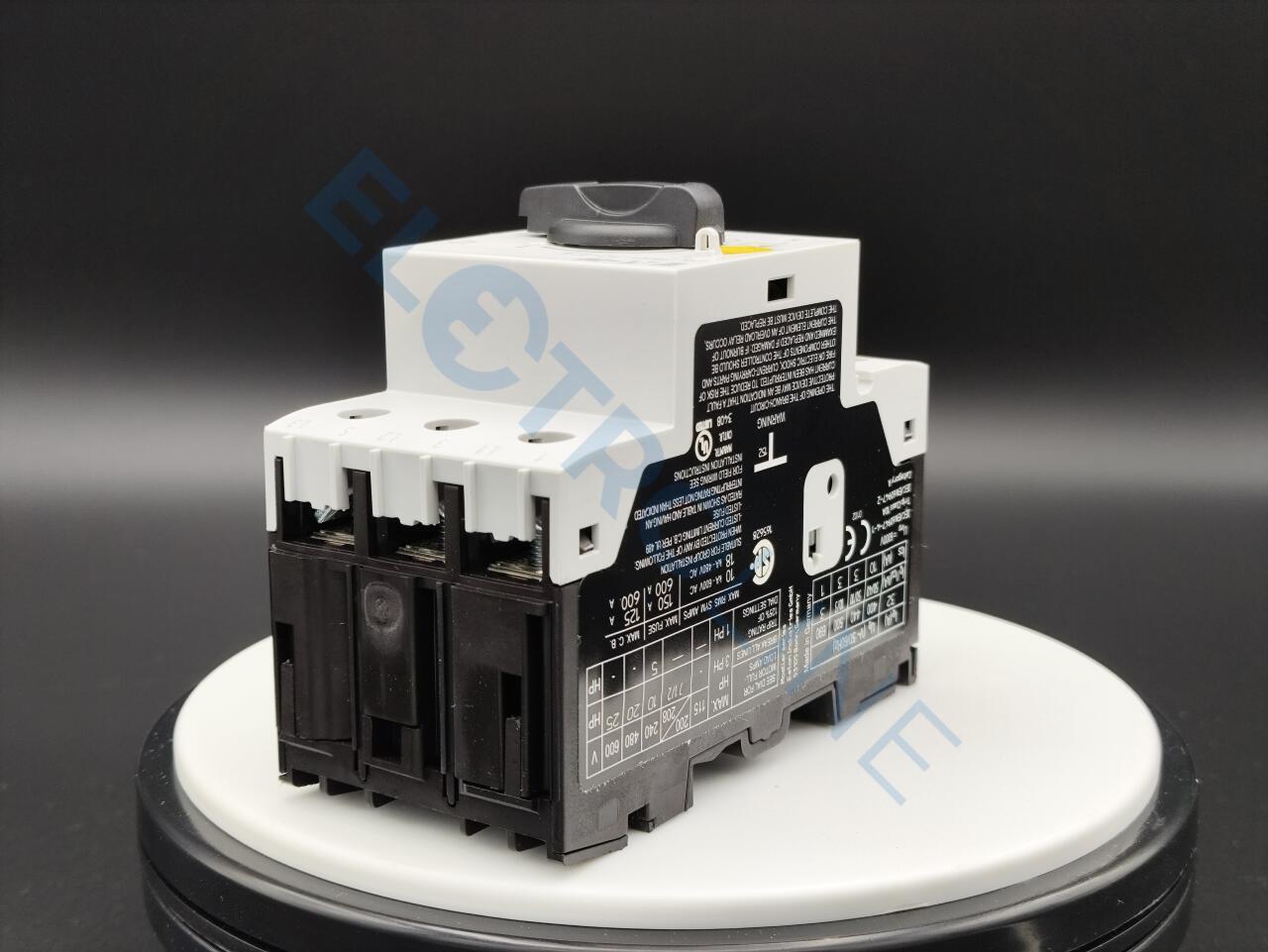

На данной странице вы можете купить Eaton Автоматический выключатель защиты двигателя32а, 3 полюса, откл.способность 50ка, диапазон уставки 25...32а с артикулом 0000278489. Перед покупкой рекомендуем изучить все изложенные технические характеристики, официальные брошюры от Eaton, чтобы купить товар с нужной конфигурацией. Для покупки модели PKZM0-32-EA нажмите кнопку «Добавить в корзину», а затем перейдите в корзину для оформления заказа. Большинство наших товаров находятся в наличии, а если их не найдется на нашем складе, то поставим их под заказ. Наши менеджеры свяжутся с вами после того как вы оформите заказ для уточнения деталей доставки и оплаты товара.
Может заинтересовать
Артикул: DMM-B-44-100-R
В наличии: 1 шт
Бренд: Eaton
В наличии: 1 шт
Бренд: Eaton
3 295.04 руб
В корзину
Цена с НДС
В корзину
Модель: ESR5-NOS-31-230VAC
Артикул: 153152
В наличии нет
Бренд: Eaton
32 355.68 рубВ корзину
Цена с НДС
В корзину
Модель: M22-DZ-B-X6
Артикул: 271640
В наличии нет
Бренд: Eaton
803.04 рубВ корзину
Цена с НДС
В корзину
Модель: C22-PVT-K02-P65
Артикул: 185177
В наличии нет
Бренд: Eaton
6 466.88 рубВ корзину
Цена с НДС
В корзину
Модель: M22-LED230TA-G
Артикул: 182907
В наличии нет
Бренд: Eaton
1 006.88 рубВ корзину
Цена с НДС
В корзину
Преимущества
нашего магазина
нашего магазина
Доставка по всей РФ
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Лучшие цены
Мы является официальными дистрибьюторами и дилерами EATON, Phoenix Contact,Weidmuller, Legrand, BTicino, ABB, Kopos, PCE и многих других.
20+ лет на рынке
Мы работаем с 1998 года и поставляем только качественное оборудование нашим клиентам.
