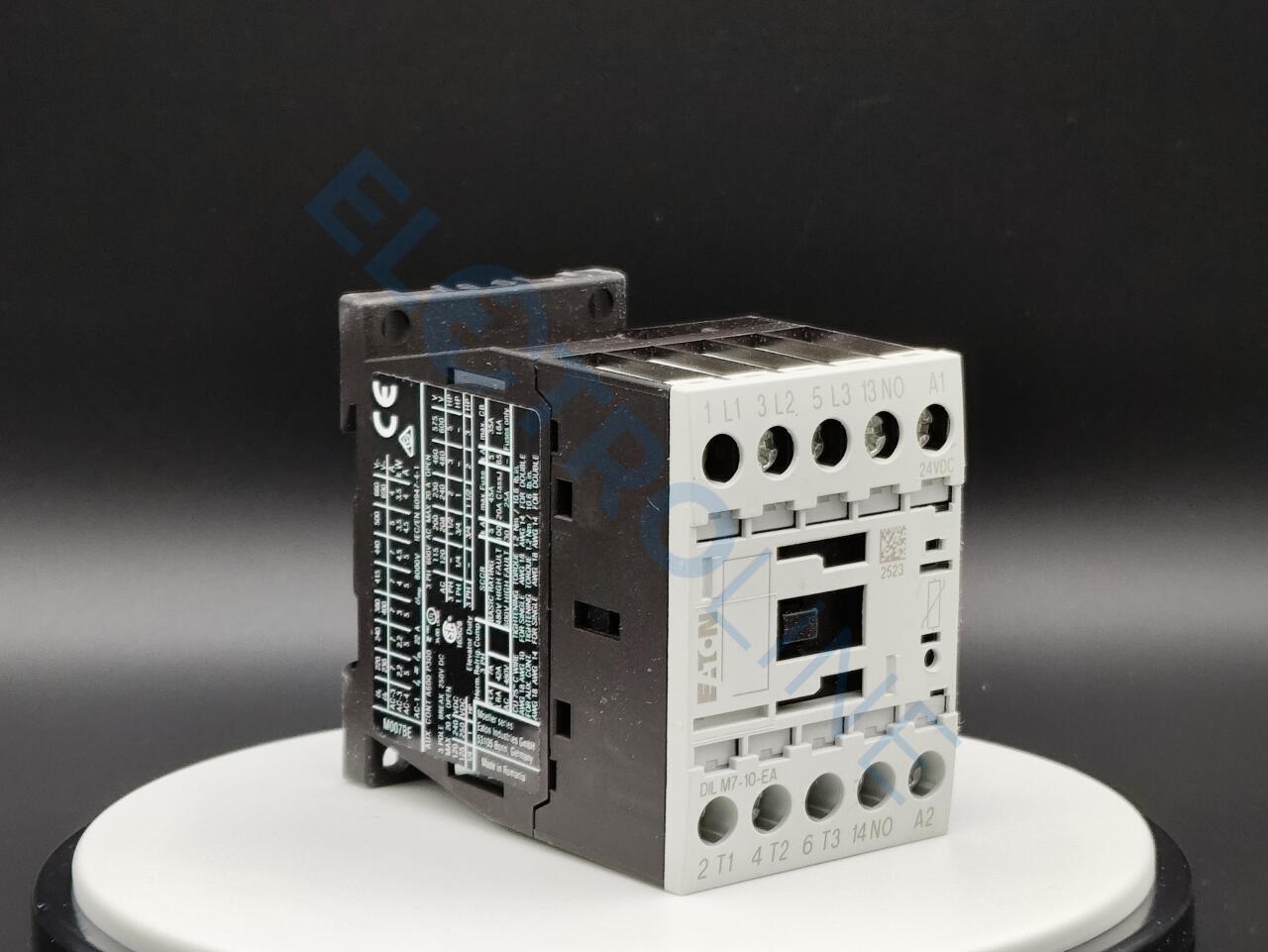

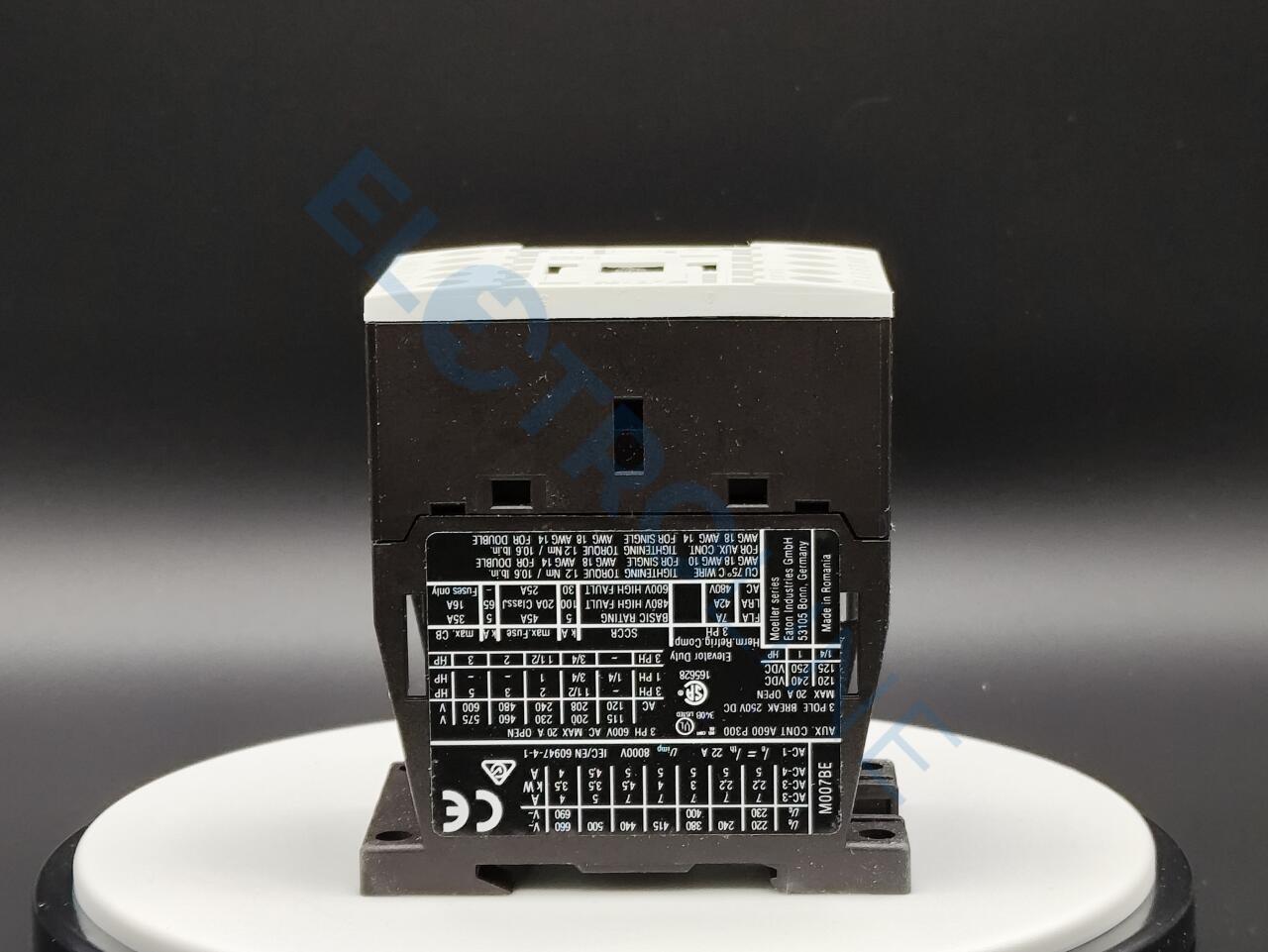

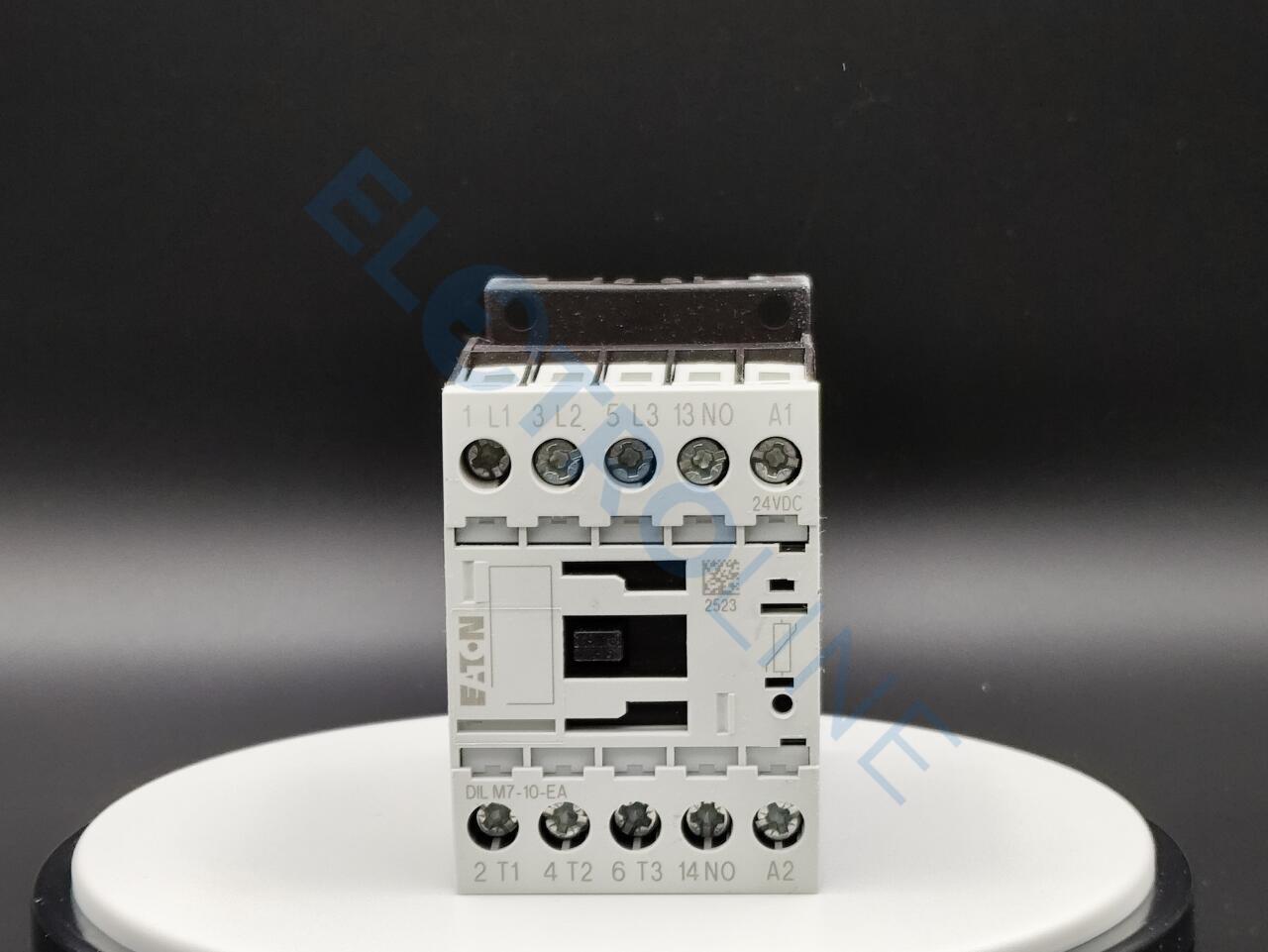

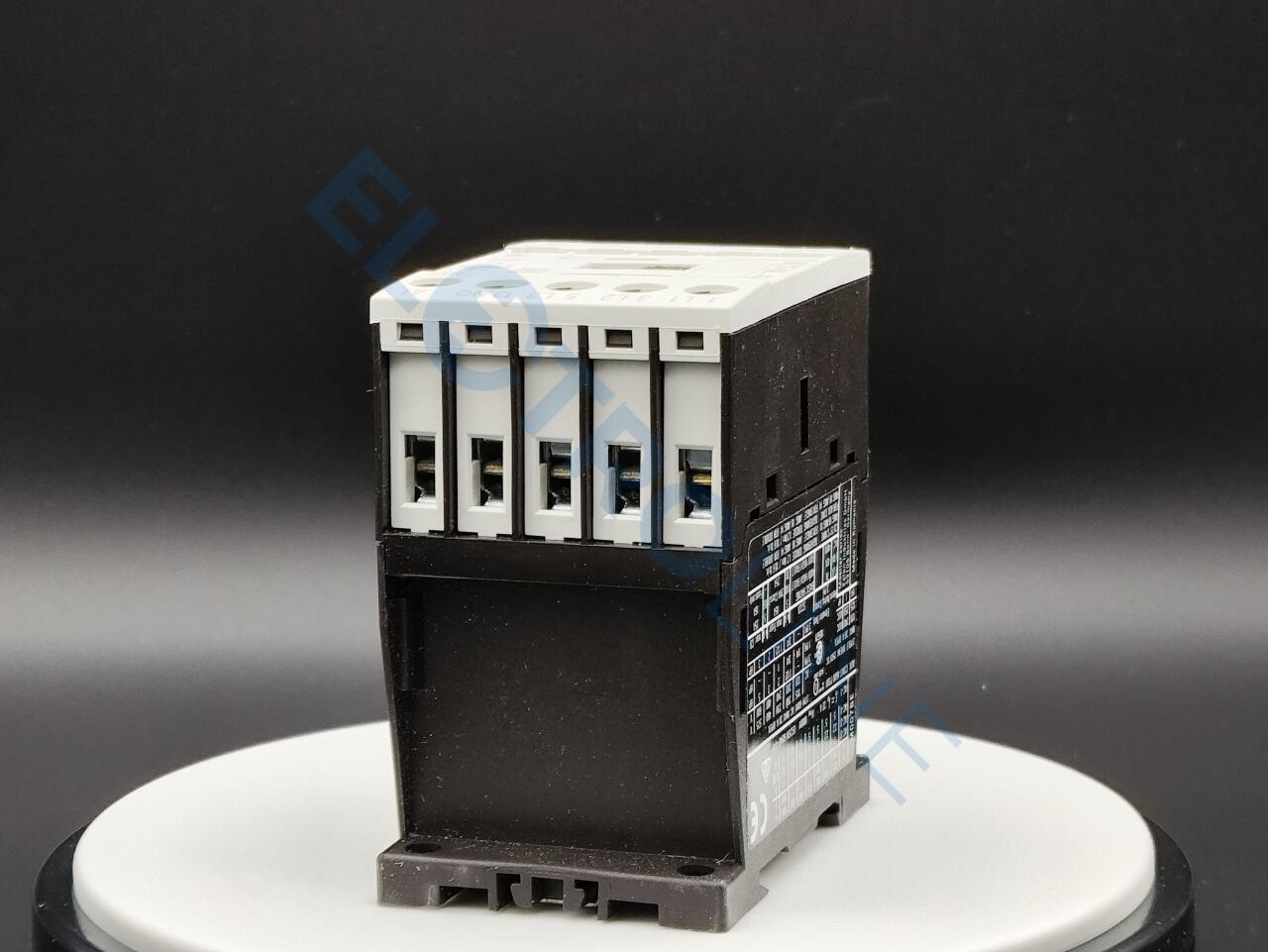

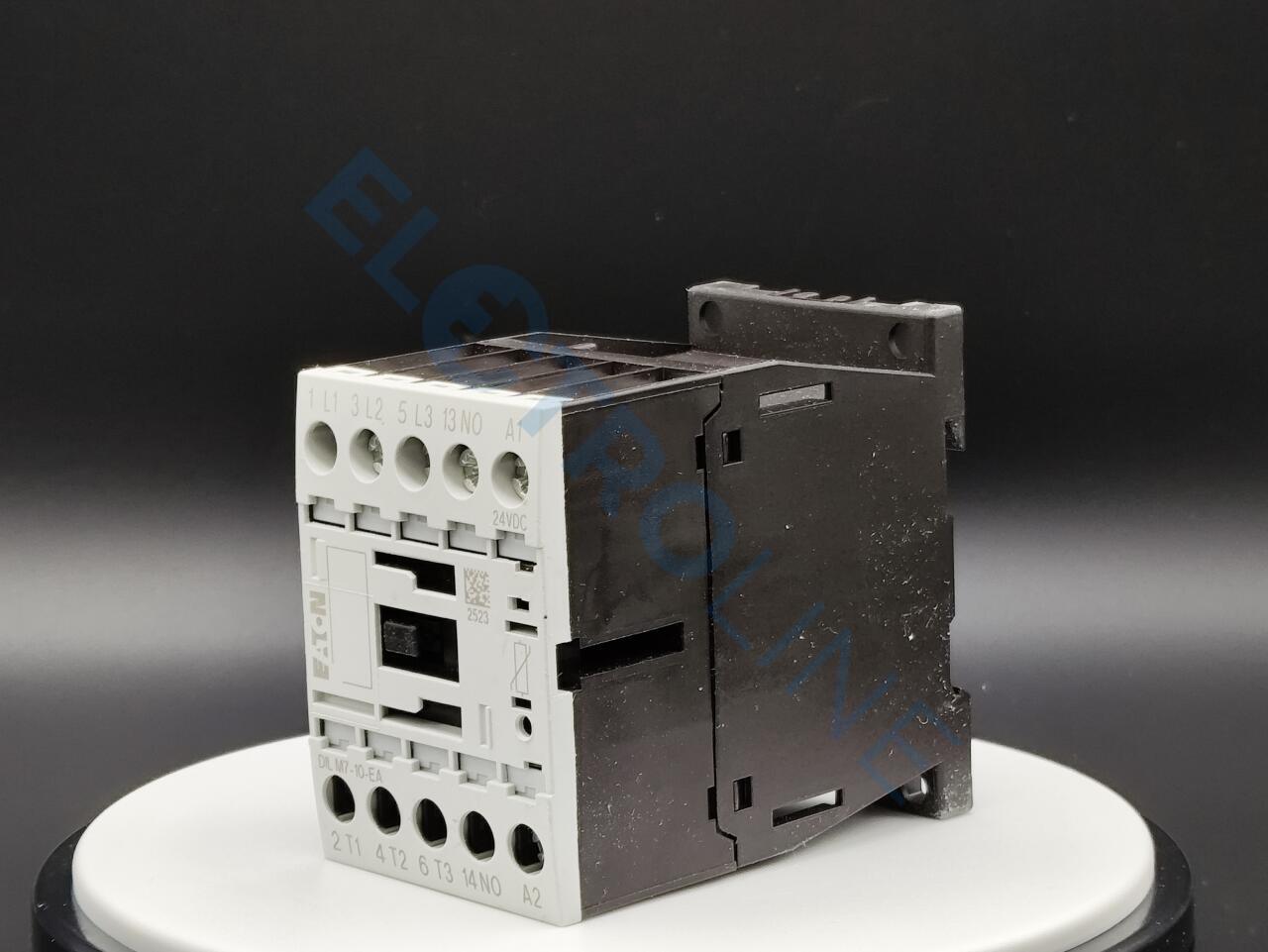

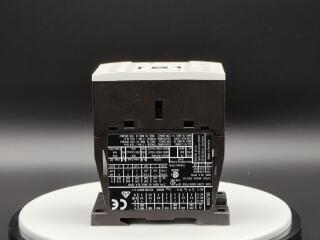

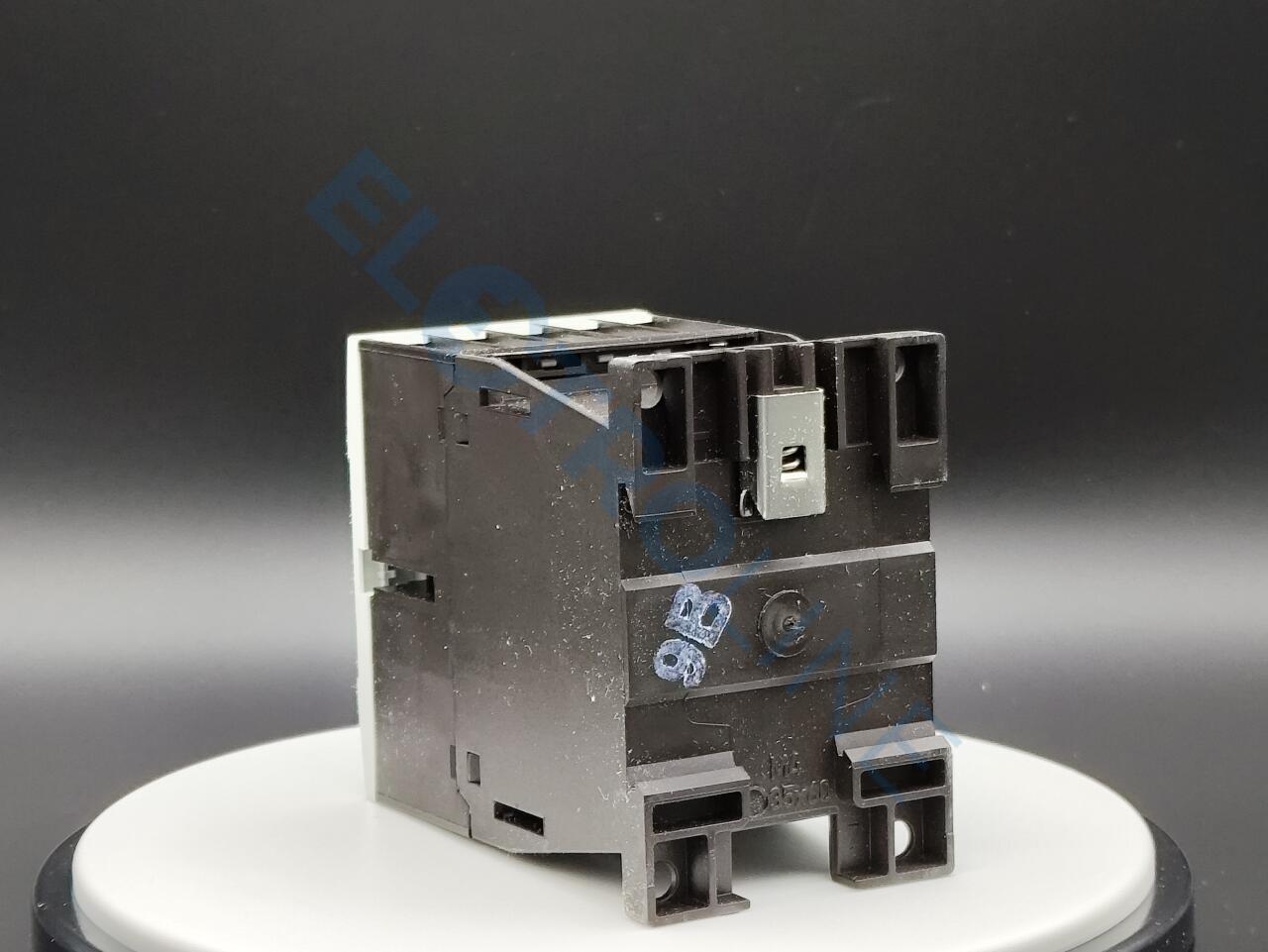

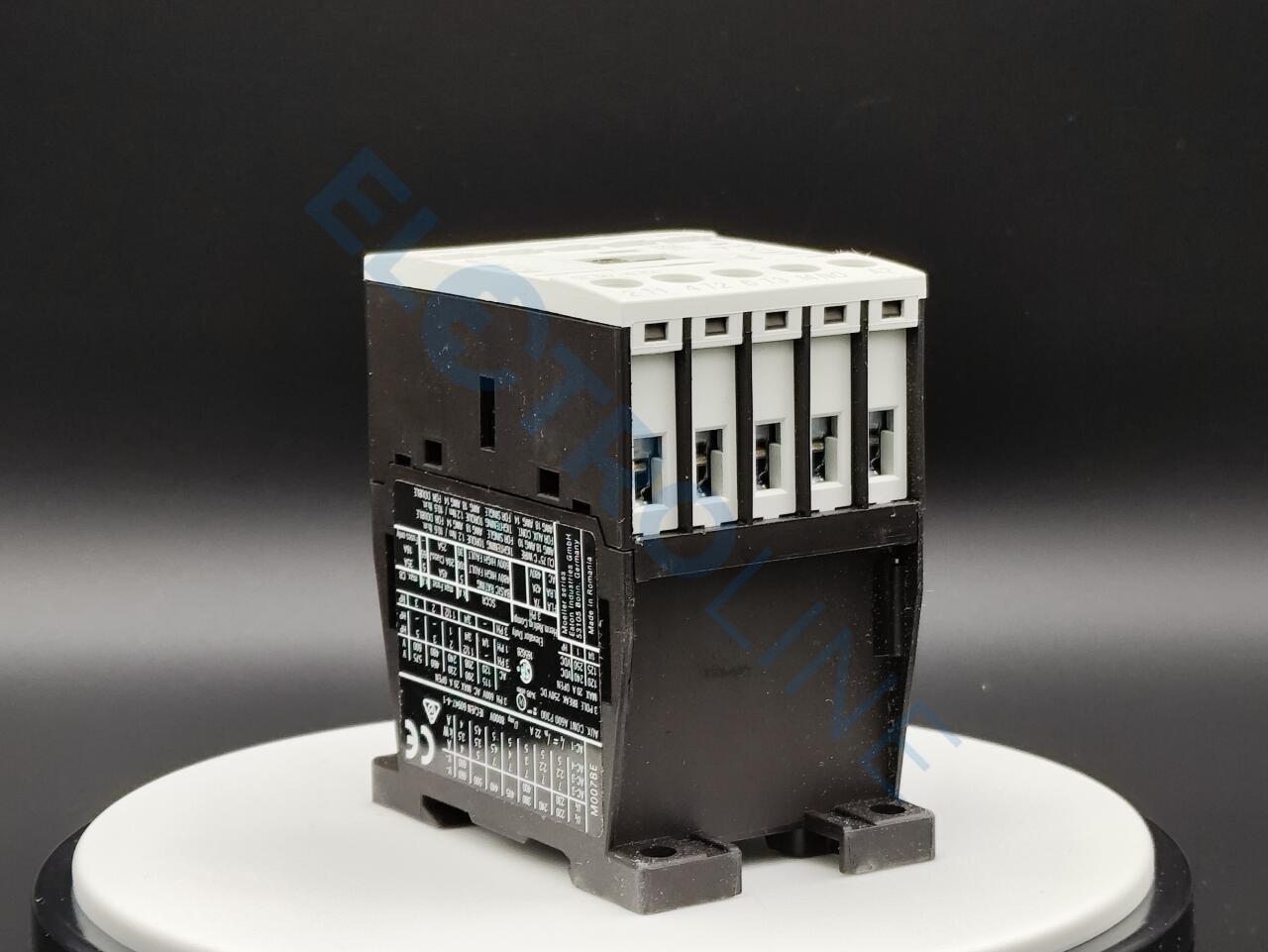

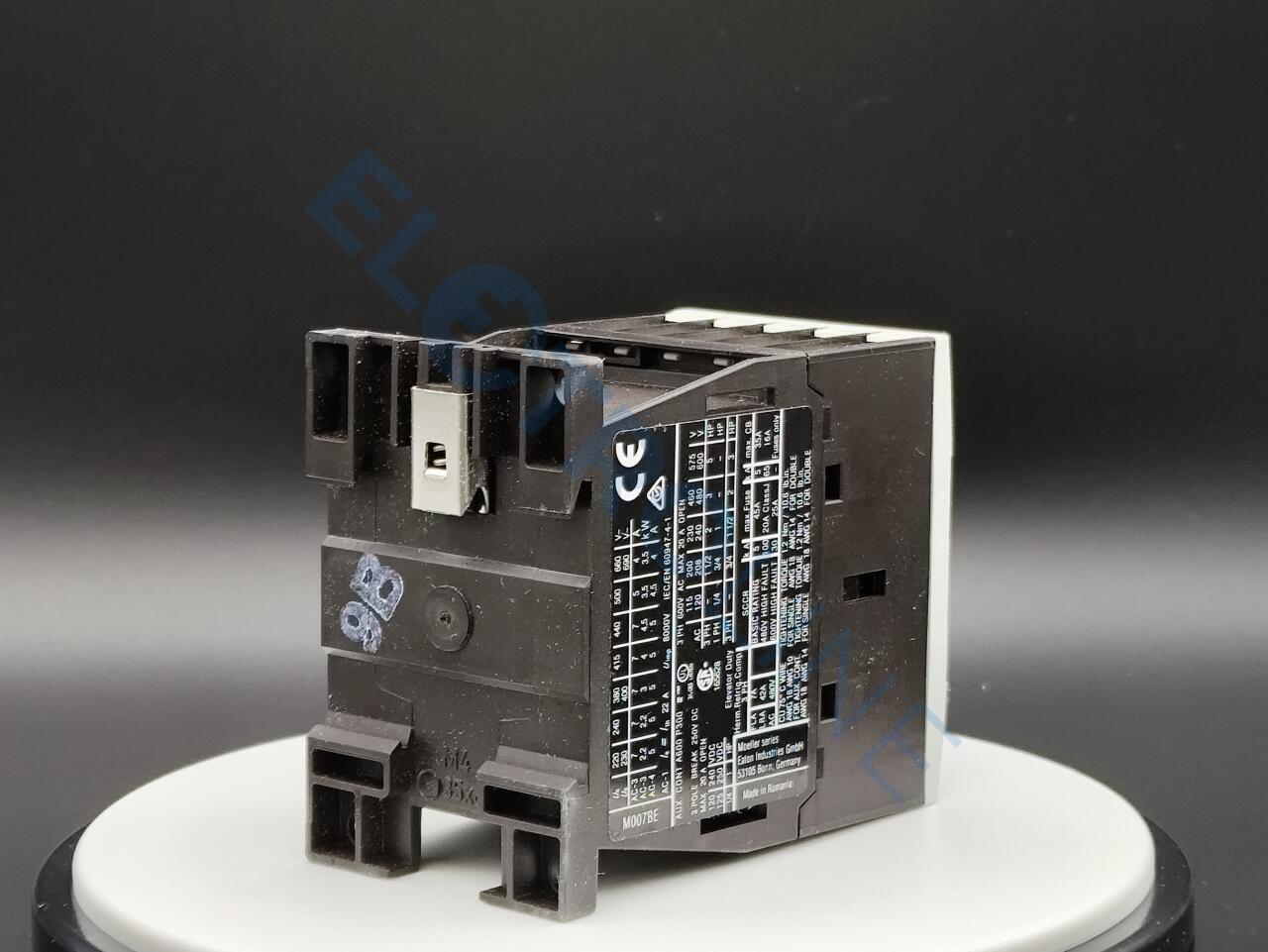

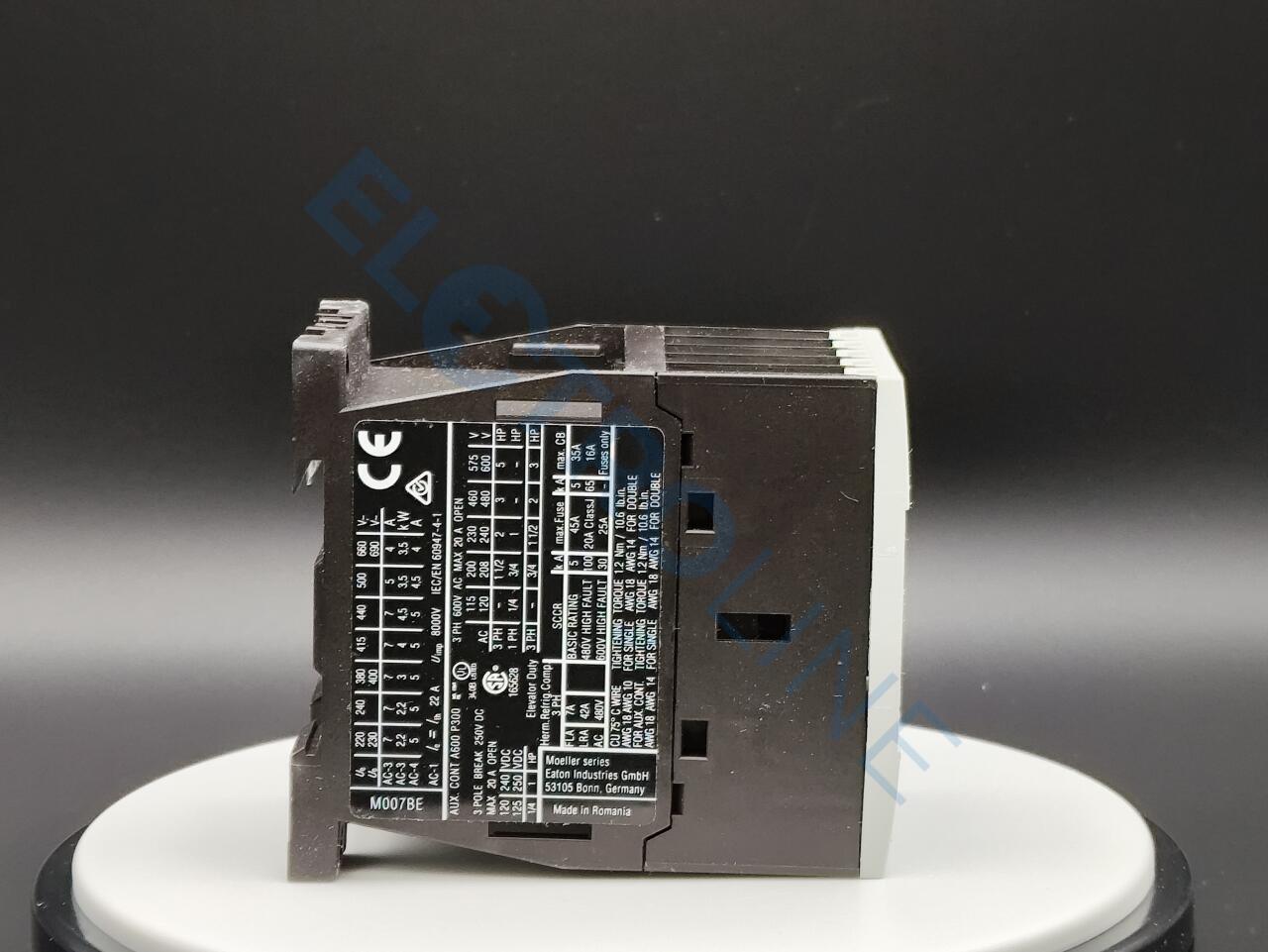

DILM7-10(24VDC)-EA Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4
Контактор 7 А,  управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4

DILM7-10(24VDC)-EA Контактор 7 А, управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4

DILM7-10(24VDC)-EA57 шт. на нашем складе
DILM7-10(24VDC) в наличии нет.
3 640.00 руб.
Цена с НДС
Артикул:
190026
Модель:
DILM7-10(24VDC)-EA (DILM7-10(24VDC))
Бренд:
Ассортимент:
Силовые контакторы
Полюсы:
3-полюсн.
Постфикс «-EA» указывает на то, что товар DILM7-10(24VDC) произведен для европейского рынка, но при этом все характеристики совпадают с товаром без постфикса «-EA».

Основные характеристики

Бренд:
Модель:
DILM7-10(24VDC)-EA (DILM7-10(24VDC))
Артикул:
190026
Доп. артикул:
0000276565
Вес (кг):
0.31
Объем (дм3):
0.23
Ед. измерения:
шт
Семейство:
MC05002
Доставка по РФ

Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.

Лучшие цены

Мы официальные дистрибьюторы EATON, Phoenix Contact, и дилеры Weidmuller, Legrand, BTicino, ABB, Schneider Electric.

Оплата

Банковский перевод от юридических и физических лиц, в офисе оплата картой Visa/MasterCard.

1. Программа поставок
АссортиментСиловые контакторы
ПрименениеСиловой контактор для двигателей
ПодассортиментСиловые контакторы до 170 A, 3-полюсн.
Категория примененияAC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
ПримечаниеПодходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединенияВинтовые клеммы
Полюсы3-полюсн.
Расчетный рабочий ток
AC-3380 B 400 B [Ie]7 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]22 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]18 A
AC-1обычный термический ток, 1-полюсныйразомкнут [Ith]50 A
AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith]45 A
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3220 B 230 B [P]2.2 кВт
AC-3380 B 400 B [P]3 кВт
AC-3660 B 690 B [P]3.5 кВт
AC-4220 B 230 B [P]1 кВт
AC-4380 B 400 B [P]2.2 кВт
AC-4660 B 690 B [P]2.9 кВт
Назначение контактов
Замык. = замыкающий контакт1 замык
Графические условные обозначения
УказанияКоммутирующие элементы согласно EN 50012.Встроенная схема варисторной защиты.
Комбинируется со вспомогательным контактомDILM32-XHI..DILA-XHI(V)..
Управляющее напряжение24 V DC
Род тока: перем. ток/пост. токПитание пост. тока
Подключение к SmartWire-DTдав сочетании с коммутационным модулем DIL-SWD SmartWire DT
2. Технические характеристики
Общая информация
Стандарты и предписанияIEC/EN 60947, VDE 0660, UL, CSA
Механический срок службыУправляется постоянным током DC [Переключения]10 x 106
Частота коммутаций, механическаяУправляется постоянным током DC [Переключения/ч]9000
Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут-25 - +60 °C
Температура окружающей средыв капсульном корпусе- 25 - 40 °C
Температура окружающей средыХранение- 40 - 80 °C
Установочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты7 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты5 g
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты5.7 g
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты3.4 g
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты3.4 g
Класс защитыIP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)защита от прикосновения пальцами и тыльной стороной кистей рук
ВесУправляется постоянным током DC0.296 кг
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаодножильный1 x (0, 75 - 4)2 x (0, 75 - 2, 5) мм2
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой1 x (0, 75 - 2, 5)2 x (0, 75 - 2, 5) мм2
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаОдно- или многожильныйОдинарный 18 - 10/Двойной 18 - 14 AWG
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаДлина зачистки10 мм
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаСоединительный винтM3, 5
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаНачальный пусковой момент1.2 Нм
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыОтвертка с профилем Pozidriv2 Размер
Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыСтандартная отвёртка0.8 x 5.51 x 6 мм
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводножильный1 x (0, 75 - 4)2 x (0, 75 - 2, 5) мм2
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой1 x (0, 75 - 2, 5)2 x (0, 75 - 2, 5) мм2
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные18 - 14 AWG
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовДлина зачистки10 мм
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовСоединительный винтM3, 5
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент1, 2 Нм
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыОтвертка с профилем Pozidriv2 Размер
Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыСтандартная отвёртка0, 8 x 5, 51 x 6 мм
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]8000 В перем. тока
Категория перенапряжения / степень загрязненияIII/3
Номинальные выдерживаемые напряжения изоляции [Ui]690 В перем. тока
Номинальное напряжение [Ue]690 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и контактами400 В перем. тока
Безопасное разъединение согласно EN 61140между контактами400 В перем. тока
Включающая способность (cos ϕ по IEC/EN 60947) [до 690 В]112 A
Отключающая способность 220 B 230 B70 A
Отключающая способность 380 B 400 B70 A
Отключающая способность 500 В50 A
Отключающая способность 660 B 690 B40 A
Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В]20 A
Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 690 В [gG/gL 690 В]16 A
Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В]35 A
Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 690 В [gG/gL 690 В]20 A
Переменное напряжение
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]22 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie]21 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie]21 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie]20 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]18 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]50 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]45 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечаниеПри максимальной допустимой температуре окружающей среды (откр.)
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]7 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]7 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]7 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]7 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]7 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]5 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]4 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]7 A
AC-3Расчетная рабочая мощность [P]220 B 230 B [P]2.2 кВт
AC-3Расчетная рабочая мощность [P]240 В [P]2.2 кВт
AC-3Расчетная рабочая мощность [P]380 B 400 B [P]3 кВт
AC-3Расчетная рабочая мощность [P]415 В [P]4 кВт
AC-3Расчетная рабочая мощность [P]440 В [P]4.5 кВт
AC-3Расчетная рабочая мощность [P]500 В [P]3.5 кВт
AC-3Расчетная рабочая мощность [P]660 B 690 B [P]3.5 кВт
AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]5 A
AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie]5 A
AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]5 A
AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie]5 A
AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie]5 A
AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie]4.5 A
AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]4 A
AC-4Расчетная рабочая мощность [P]220 B 230 B [P]1 кВт
AC-4Расчетная рабочая мощность [P]240 В [P]1.5 кВт
AC-4Расчетная рабочая мощность [P]380 B 400 B [P]2.2 кВт
AC-4Расчетная рабочая мощность [P]415 В [P]2.3 кВт
AC-4Расчетная рабочая мощность [P]440 В [P]2.4 кВт
AC-4Расчетная рабочая мощность [P]500 В [P]2.5 кВт
AC-4Расчетная рабочая мощность [P]660 B 690 B [P]2.9 кВт
постоянное напряжение
Расчетный рабочий ток Ie открытыйDC-160 В [Ie]20 A
Расчетный рабочий ток Ie открытыйDC-1110 В [Ie]20 A
Расчетный рабочий ток Ie открытыйDC-1220 В [Ie]15 A
Электрические тепловые потери
3-полюсный, при Ith (60°)4.5 W
Электрические тепловые потери при Ie согласно AC-3/400 V0.3 W
Сопротивление на полюс4.6 мОм
Механические приводы
Безопасность по напряжениюУправляется постоянным током DC [втягивание]0.8 - 1.1 x Uc
Безопасность по напряжениюПримечание0, 85 - 1, 1 только со вспомогательными контактными модулями с 3 и более размыкающими контактами0, 7 - 1, 3 без вспомогательного контактного модуля, температура окружающей среды +40 °C
Безопасность по напряжениюУправляется постоянным током DC [Отпускание]0.15 - 0.6 x Uc
Безопасность по напряжениюПримечаниеминимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USУправляется постоянным током DC [втягивание]3 W
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USУправляется постоянным током DC [Удержание]3 W
Продолжительность включения100 % продолжительность включения
Время переключения 100 % US (рекомендуемые значения)Цепи главного токаУправляется постоянным током DCЗадержка замыкания31 мс
Время переключения 100 % US (рекомендуемые значения)Цепи главного токаУправляется постоянным током DCВремя открытия12 мс
Время переключения 100 % US (рекомендуемые значения)Время дугового разряда10 мс
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехисогласно EN 60947-1
Иммунитетсогласно EN 60947-1
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В1.5 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В2 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В5 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В0.25 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В1 л.с.
Коммутационная способностьОбщее применение20 A
Вспомогательный контактПилотный режимРабота от перем. токаA600
Вспомогательный контактПилотный режимУправляется постоянным током DCP300
Вспомогательный контактОбщее применениеПерем. ток (AC)600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)10 A
Вспомогательный контактОбщее применениеПост. ток (DC)250 В
Вспомогательный контактОбщее применениеПост. ток (DC)1 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR5 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель45 A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB60 A
Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)30/100 kA
Short Circuit Current Rating480 В кор. замык.Макс. предохранитель25 Class RK5/20 Class J A
Short Circuit Current Rating480 В кор. замык.SCCR (CB)65 kA
Short Circuit Current Rating480 В кор. замык.макс. CB16 A
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)30/100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель25 Class RK5/20 Class J A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.12 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.12 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.14 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.14 A
Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.12 A
Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.12 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн.60 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн.10 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн.60 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн.10 A
Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн.42 A
Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн.7 A
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.0.75 л.с.
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.3.7 A
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.1.5 л.с.
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.6 A
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.2 л.с.
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.3.4 A
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.3 л.с.
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.3.9 A
3. Проверка конструкции в соответствии с IEC / EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]7 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0.1 W
Потеря мощности оборудования, в зависимости от тока [Pvid]0 W
Статическая потеря мощности, не зависит от тока [Pvs]3 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
4. Технические характеристики согласно ETIM 7.0
Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Номинальное управляющее напряжение питания Us при AC 50 Гц0 - 0 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока0 - 0 V
Номинальное управляющее напряжение питания Us при постоянном токе24 - 24 V
Тип напряжения для приведения в действиеDC
Номинальный рабочий ток Ie при AC-1, 400 В22 A
Номинальный рабочий ток Ie при AC-3, 400 В7 A
Номинальная рабочая мощность при AC-3, 400 В3 kW
Номинальный рабочий ток Ie при AC-4, 400 В5 A
Номинальная рабочая мощность при AC-4, 400 В2.2 kW
Номинальная рабочая мощность NEMA2.2 kW
Модульная версияНет
Количество вспомогательных контактов как нормально разомкнутый контакт1
Количество вспомогательных контактов как нормально замкнутый контакт
Тип электрического подключения главной цепиScrew connection
Количество нормально замкнутых контактов в качестве основного контакта
Количество главных контактов как нормально открытый контакт3
5. Апробации
Стандарты на продукциюIEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.E29096
UL Категория Контроль №NLDX
CSA File No.012528
CSA Class No.2411-03, 3211-04
Сертификация Северной АмерикиUL listed, CSA certified
Специально разработан для Северной АмерикиНет
6. Характеристики
Дополнительное оснащение1: Реле защиты электродвигателей2: Схема защиты3: Модули вспомогательных контактов
Характеристика
Индукционные двигатели переменного токаРабочая характеристикаВключение: со стендаВыключение: во время работыЭлектрическое краткое обозначениеВключение: до 6 × номинальных токов двигателяВыключение: до 1 × расчетный ток двигателякатегория применения100 % AC-3Типичные случаи примененияКомпрессорыЛифтыМиксерНасосыЭскалаторыМешалкаВентиляторыЛенточные транспортерыЦентрифугиОткидные заслонкиКовшовый элеваторСистемы кондиционирования воздухаПриводы общего назначения на обрабатывающем и технологическом оборудовании
Характеристика
Экстремальные условия переключенияИндукционные двигатели переменного токаРабочая характеристикаУправление посредством частых импульсов, противотоковое торможение, реверсированиеЭлектрическое краткое обозначениеВключение: до 6 × номинальных токов двигателяВыключение: до 6 × расчетный ток двигателякатегория применения100 % AC-4Типичные случаи примененияПечатающие устройстваМашины для перемотки кабеляЦентрифугиСпециальные приводы на обрабатывающем и технологическом оборудовании
Характеристика
Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев
Характеристика
7. Размеры
Силовой контактор со вспомогательным контактным модулем DILM32-XHI.../DILA-XHI...
Силовой контактор со вспомогательным контактным модулем DILA-XHIT…
DILM7…DILM15DILA…Силовые контакторы со вспомогательным контактным модулем

Контактор 7 А, управляющее напряжение 24В (DС), 1 НО доп. контакт, категория применения AC-3, AC-4

Alternate Catalog No. XTCE007B10TD

Силовой контактор, Применение: Силовой контактор для двигателей, Силовые контакторы до 170 A, 3-полюсн., Категория применения: AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления, AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы, AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп, Техника присоединения: Винтовые клеммы, Примечание: Подходит также для двигателей класса эффективности IE3., Устройства, совместимые с IE3, обозначаются логотипом на упаковке., Полюсы: 3-полюсн., Расчетный рабочий ток AC-3 380 B 400 B: Ie= 7 A, Расчетный рабочий ток AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C: Ith =Ie= 22 A, в капсульном корпусе: Ith= 18 A, Расчетный рабочий ток AC-1 обычный термический ток, 1-полюсный разомкнут: Ith= 50 A, в капсульном корпусе: Ith= 45 A, максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц AC-3 220 B 230 B: P= 2.2 кВт, 380 B 400 B: P= 3 кВт, 660 B 690 B: P= 3.5 кВт, максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц AC-4 220 B 230 B: P= 1 кВт, 380 B 400 B: P= 2.2 кВт, 660 B 690 B: P= 2.9 кВт, комбинируется со вспомогательным контактом: DILM32-XHI.., DILA-XHI(V).., Назначение контактов Замык. = замыкающий контакт: 1 замык, указания: Коммутирующие элементы согласно EN 50012., Встроенная схема варисторной защиты., Род тока: перем. ток/пост. ток: Питание пост. тока

Перевод на расчетный счет для юридических лиц:

Отправка заказа после получения средств на счет.

Перевод на расчетный счет для физических лиц:

Отправка заказа после получения средств на счет. Перевод можно осуществить через онлайн-банкинг.

Оплата картой:

Заказ можно оплатить картой Visa/MasterCard/МИР в нашем офисе.

Бесплатная доставка:

Бесплатно доставляем заказы по г. Москва стоимостью от 20 000 Р

Курьерская доставка:
В пределах МКАД - 600 рублей.
За МКАД - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.
По России - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.

Самовывоз:

111024 г. Москва ул. Авиамоторная, д. 50, стр. 1, офис 220.
Режим работы: с 9:00 до 18:00 без перерывов.

Транспортные компании:

На ваш выбор: СДЭК, Pony Express, ЖелДор, Деловые линии.
По запросу отправим любой транспортной компанией.

Пока еще никто не написал отзыв о данном товаре.

Electroline.ru (Электролайн.ру) - это официальное интернет-подразделение компании ООО «ААА ЕВРОТЕХСТРОЙ», крупнейшего дистрибьютора низковольтного оборудования в России, который предлагает более 300 000 наименований электрооборудования в наличии и под заказ от ведущих мировых производителей электрооборудования таких как: Eaton, Phoenix Contact, Weidmueller, Legrand, Bticino, ABB, Schneider Electric и др.

Основную номенклатуру продаваемых продуктов составляют: низковольтное оборудование, компоненты промышленной автоматизации, а также различное электроустановочное оборудование (розетки, выключатели, элементы умного дома) и аксессуары.

На сайте Electroline.ru (Электролайн.ру) вы найдете полный список продаваемой продукции ООО «ААА ЕВРОТЕХСТРОЙ». Прием и обработка заказов осуществляется профессиональными сотрудниками компании ООО «ААА ЕВРОТЕХСТРОЙ», которые всегда вас проконсультируют и помогут вам купить электрооборудование по лучшим ценам!

На данной странице вы можете купить Eaton Контактор 7 а, управляющее напряжение 24в (dс), 1 но доп. контакт, категория применения AC-3, AC-4 с артикулом 0000276565. Перед покупкой рекомендуем изучить все изложенные технические характеристики, официальные брошюры от Eaton, чтобы купить товар с нужной конфигурацией. Для покупки модели DILM7-10(24VDC)-EA нажмите кнопку «Добавить в корзину», а затем перейдите в корзину для оформления заказа. Большинство наших товаров находятся в наличии, а если их не найдется на нашем складе, то поставим их под заказ. Наши менеджеры свяжутся с вами после того как вы оформите заказ для уточнения деталей доставки и оплаты товара.
Преимущества
нашего магазина
Доставка по всей РФ
Доставка по всей РФ

Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.

Лучшие цены
Лучшие цены

Мы является официальными дистрибьюторами и дилерами EATON, Phoenix Contact,Weidmuller, Legrand, BTicino, ABB, Kopos, PCE и многих других.

20+ лет на рынке
20+ лет на рынке

Мы работаем с 1998 года и поставляем только качественное оборудование нашим клиентам.
