Основные характеристики
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы официальные дистрибьюторы EATON, Phoenix Contact, и дилеры Weidmuller, Legrand, BTicino, ABB, Schneider Electric.
Банковский перевод от юридических и физических лиц, в офисе оплата картой Visa/MasterCard.
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры
Ассортимент | Дополнительное оснащение |
Принадлежности | Расцепитель рабочего тока |
Управляющее напряжение | 230 V 50 Hz |
Тип напряжения | Стандартное напряжение |
Работает от тока | AC |
Графические условные обозначения | |
Техника присоединения | Винтовые клеммы |
Применяемое для | Расцепители рабочих токов PKZ0(4), PKE |
Применяемое для | PKZM0PKZM4PKZM0-TPKM0PKZM01PKE |
Указания | Можно установить слева:Защитный выключатель двигателейНельзя совмещать с:Расцепитель минимального напряжения U-PKZ0 |
Указания | Возможна установка с левой стороны блока релейной защиты двигателяНе может использоваться с размыкателем минимального напряжения U-PKZ0 |
Общая информация | |
Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой | 1 x (0, 75 - 2, 5)2 x (0, 75 - 2, 5) мм2 |
Поперечные сечения соединенияОдно- или многожильный | 1 x (18 - 14)2 x (18 - 14) AWG |
Управляющее напряжение | 230 V 50 Hz |
Рабочий диапазон | |
Переменное напряжение | 0, 7- 1, 1 x Us |
потребляемая мощность | |
Перем. ток (AC)мощность трогания [втягивание] | 5 VA |
Перем. ток (AC)мощность удержания [Удержание] | 3 VA |
Технические характеристики для подтверждения типа конструкции | |
Номинальный ток для указания потери мощности [In] | 0 A |
Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
Статическая потеря мощности, не зависит от тока [Pvs] | 0.5 W |
Способность отдавать потери мощности [Pve] | 0 W |
Мин. рабочая температура | -25 °C |
Макс. рабочая температура | +55 °C |
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Низковольтные промышленные компоненты (EG000017) / Расцепитель шунта (для силового выключателя) (EC001023) | |
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV | |
Номинальное управляющее напряжение питания Us при AC 50 Гц | 230 - 230 V |
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
Тип напряжения для приведения в действие | AC |
Начальное значение незадержанного расцепителя короткого замыкания - диапазон настройки | 0 A |
Диапазон регулировки конечного значения, задержка короткого замыкания | 0 A |
Тип электрического подключения | Screw connection |
Количество контактов как нормально разомкнутый контакт | |
Количество контактов как нормально замкнутый контакт | |
Количество контактов в качестве переключающего контакта | |
Подходит для силового выключателя | Нет |
Подходит для выключателя без нагрузки | Нет |
Подходит для защитного выключателя двигателя | Да |
Подходит для реле перегрузки | Нет |
Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking |
UL File No. | E36332 |
UL Категория Контроль № | NLRV |
CSA File No. | 165628 |
CSA Class No. | 3211-05 |
Сертификация Северной Америки | UL listed, CSA certified |
Специально разработан для Северной Америки | Нет |
Дополнительное оснащение | 1: Автоматы защиты двигателей |
Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking |
UL File No. | E36332 |
UL Категория Контроль № | NLRV |
CSA File No. | 165628 |
CSA Class No. | 3211-05 |
Сертификация Северной Америки | UL listed, CSA certified |
Специально разработан для Северной Америки | Нет |
Дополнительное оснащение | 1: Автоматы защиты двигателей |

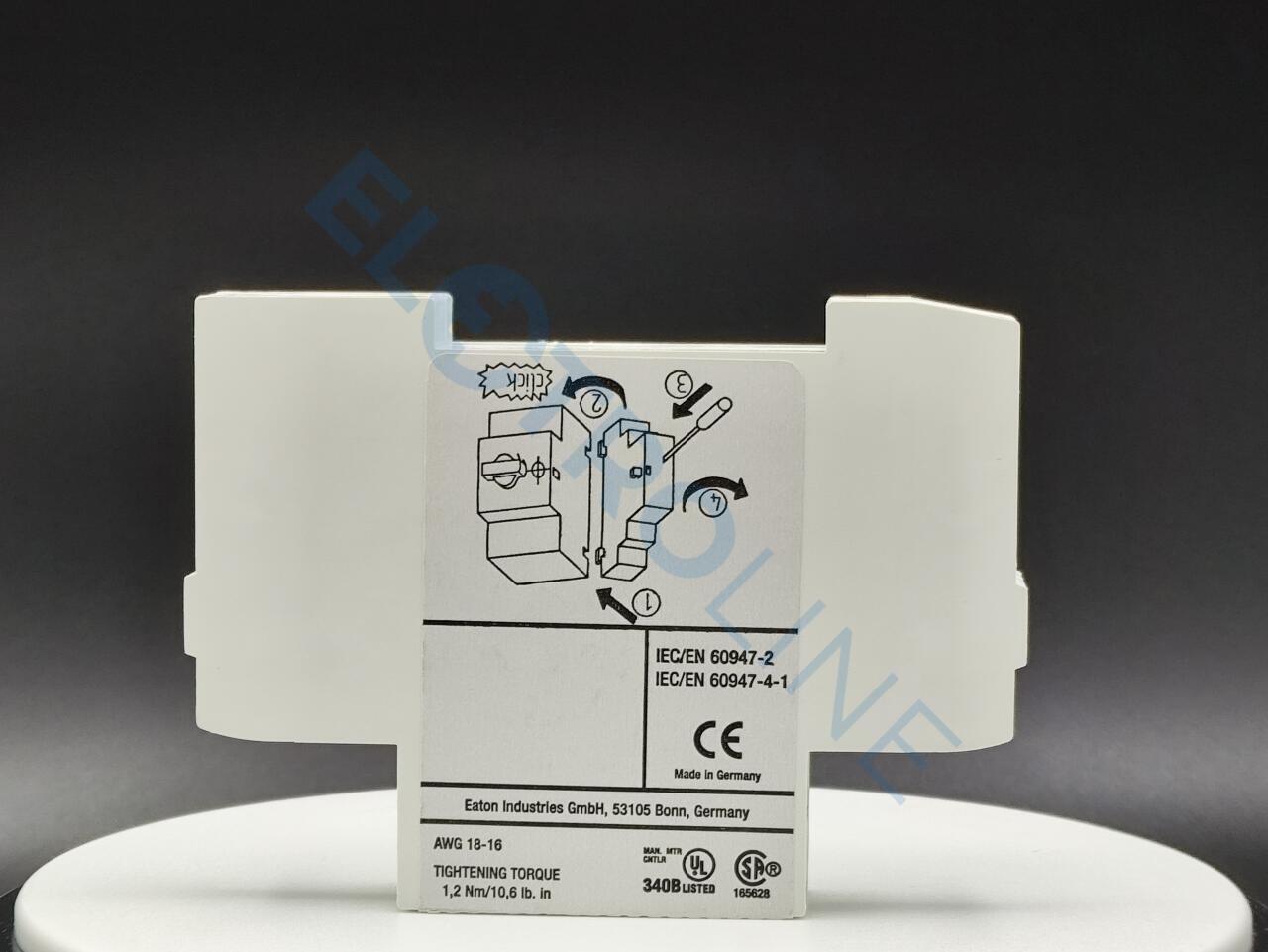

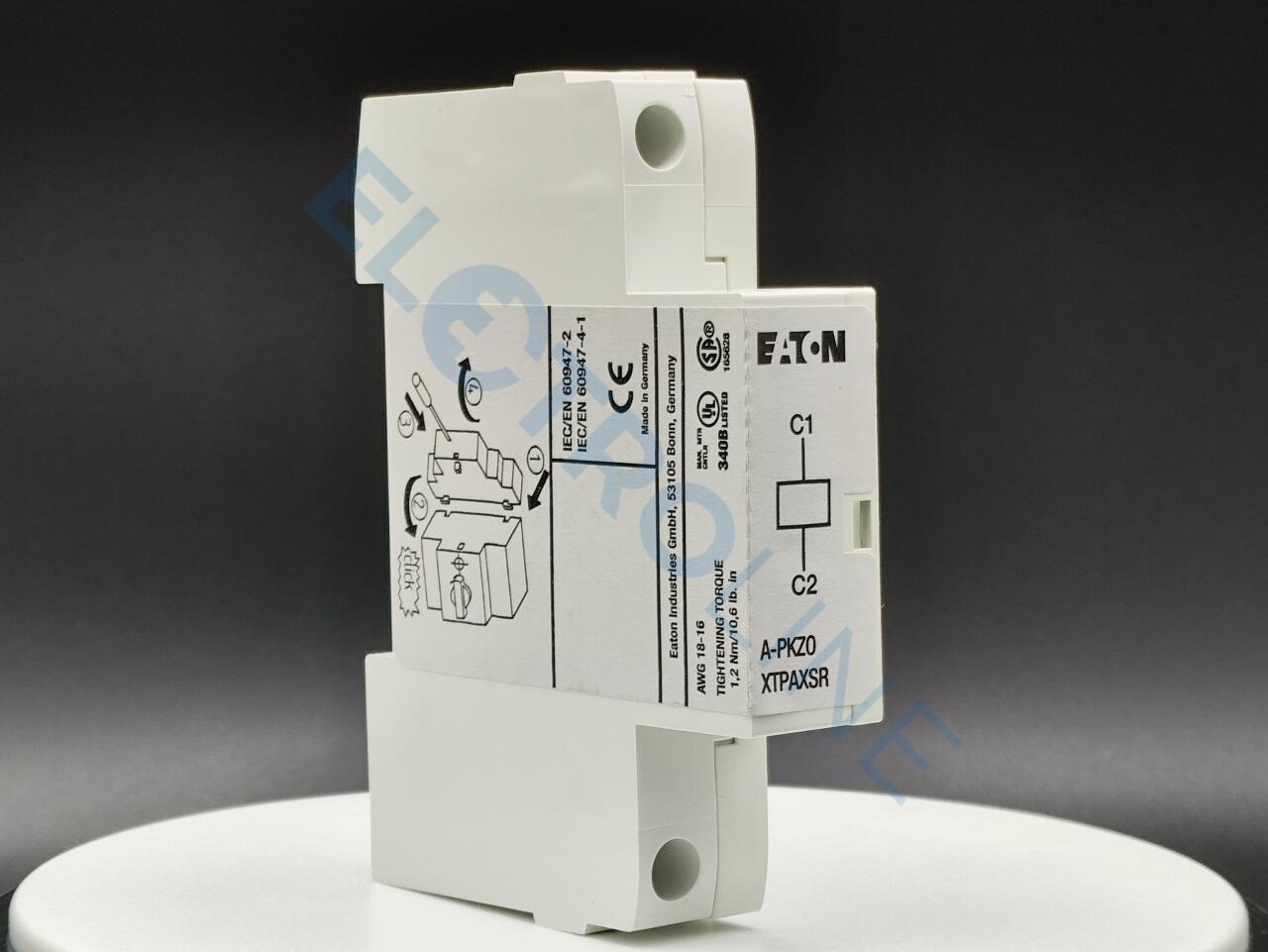

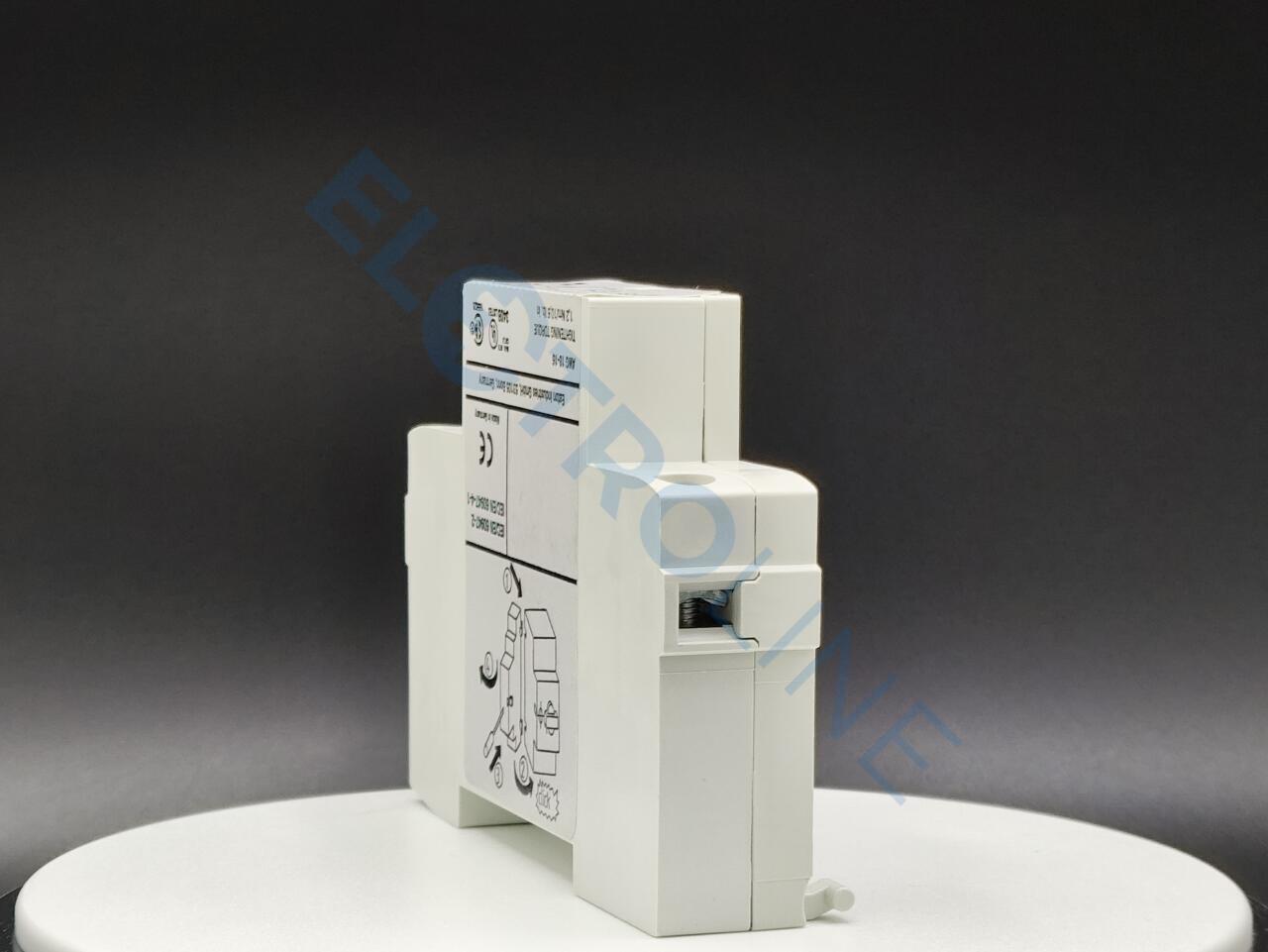

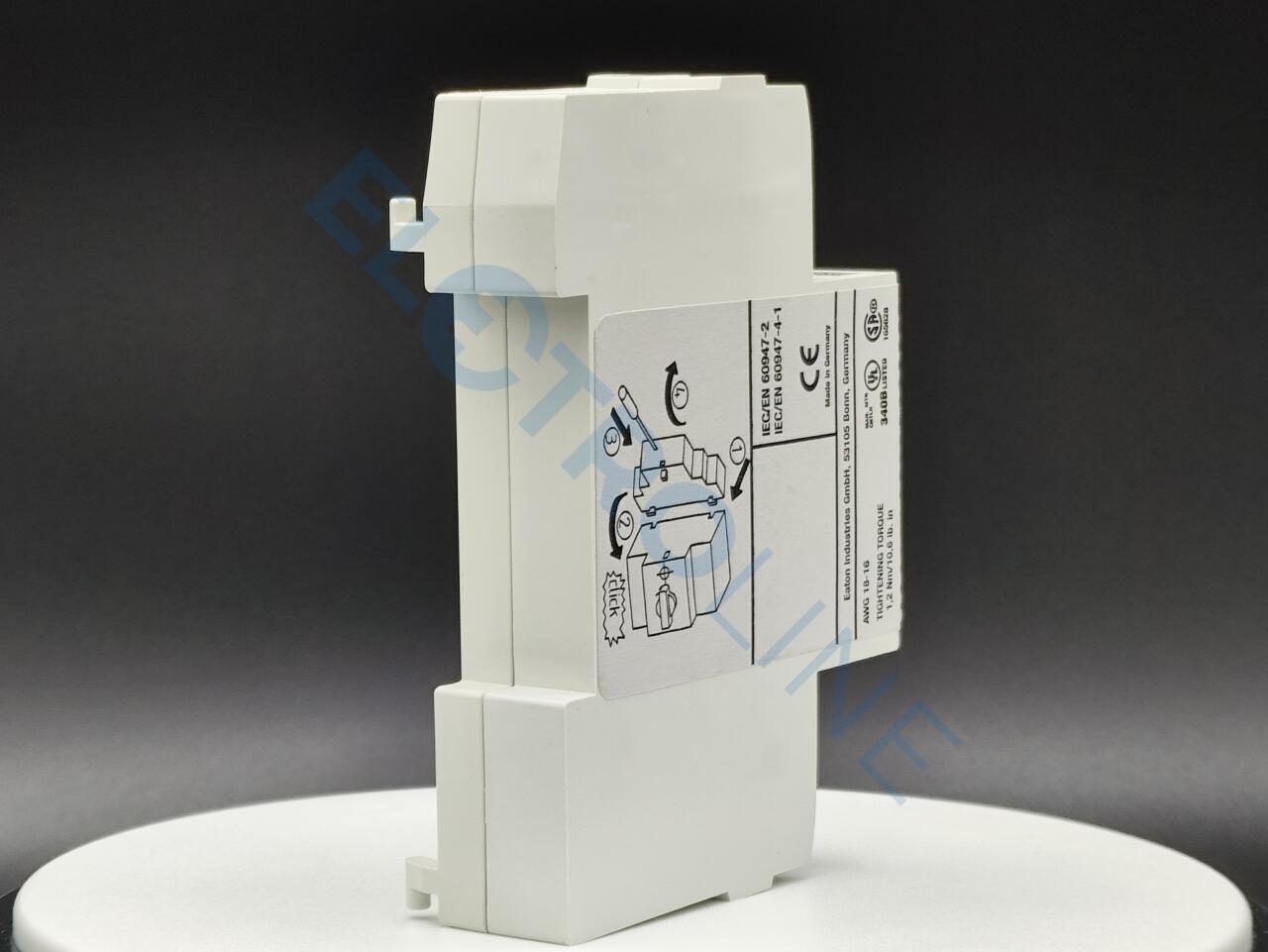

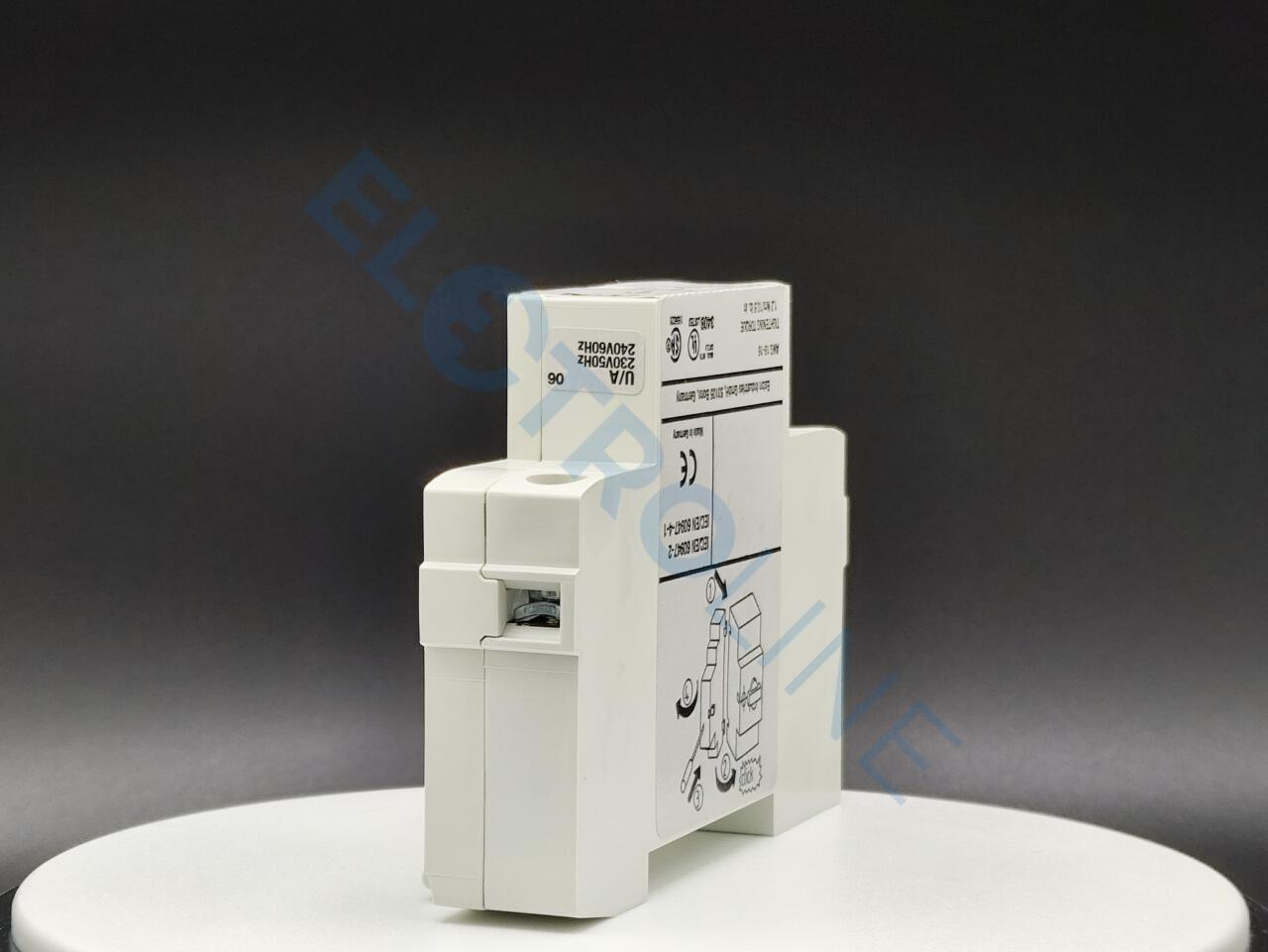

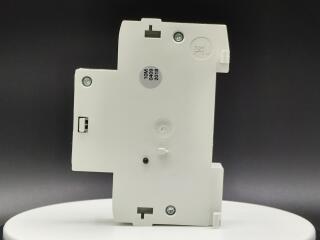

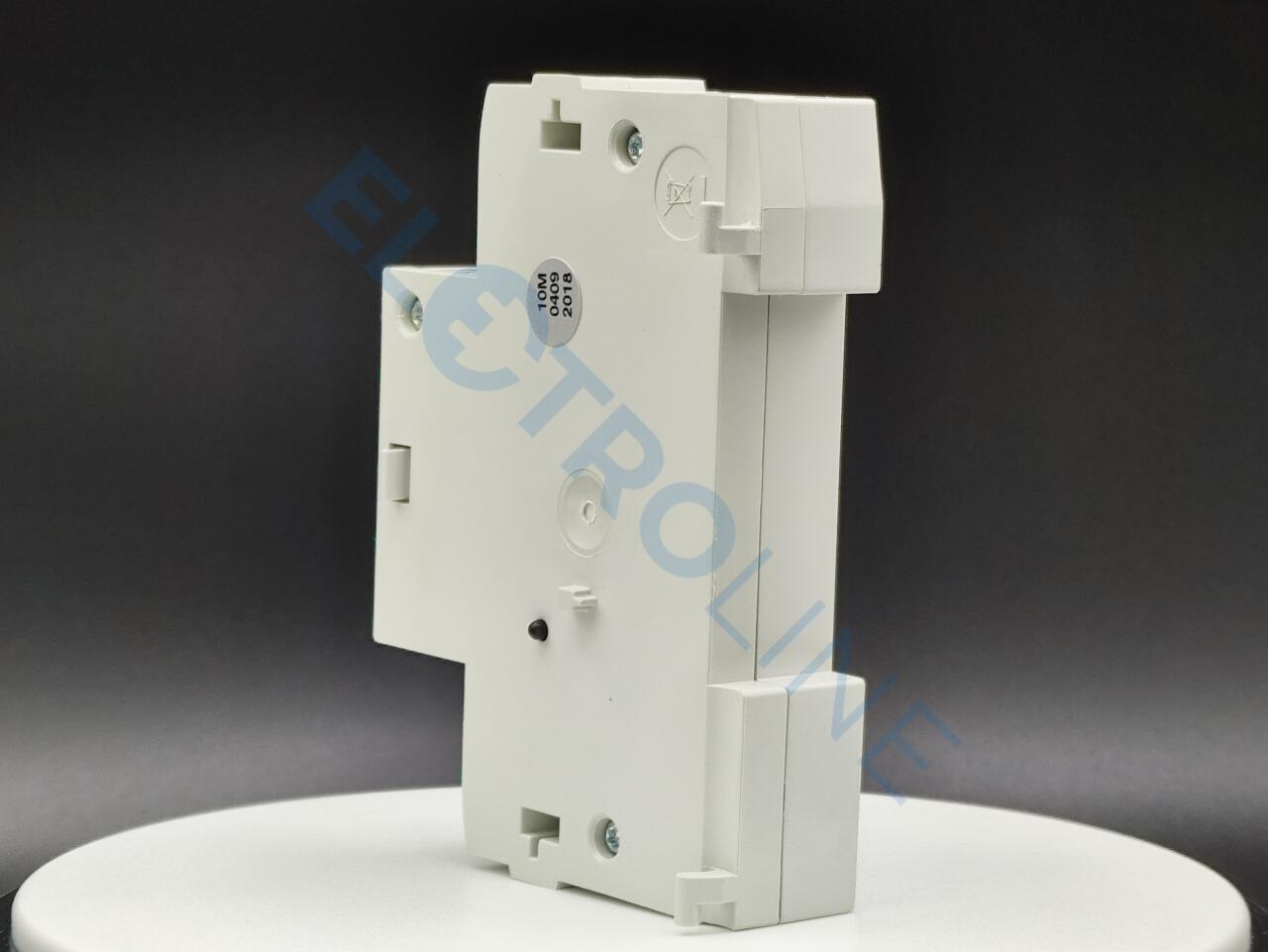

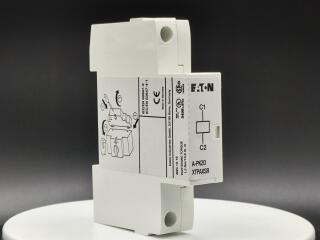

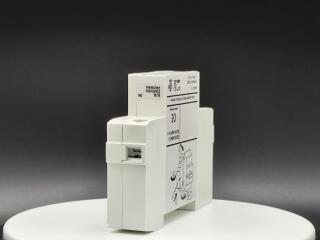

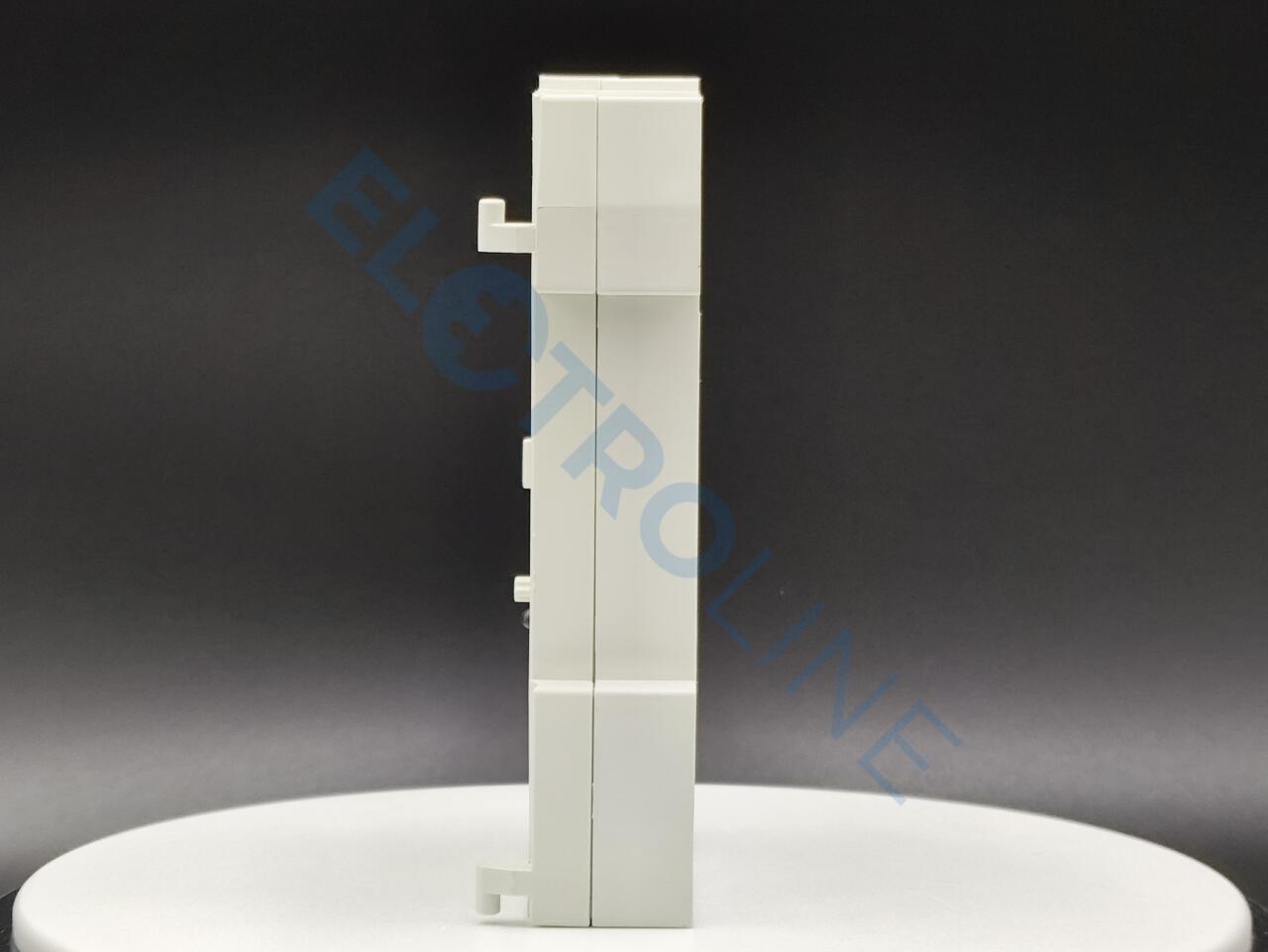

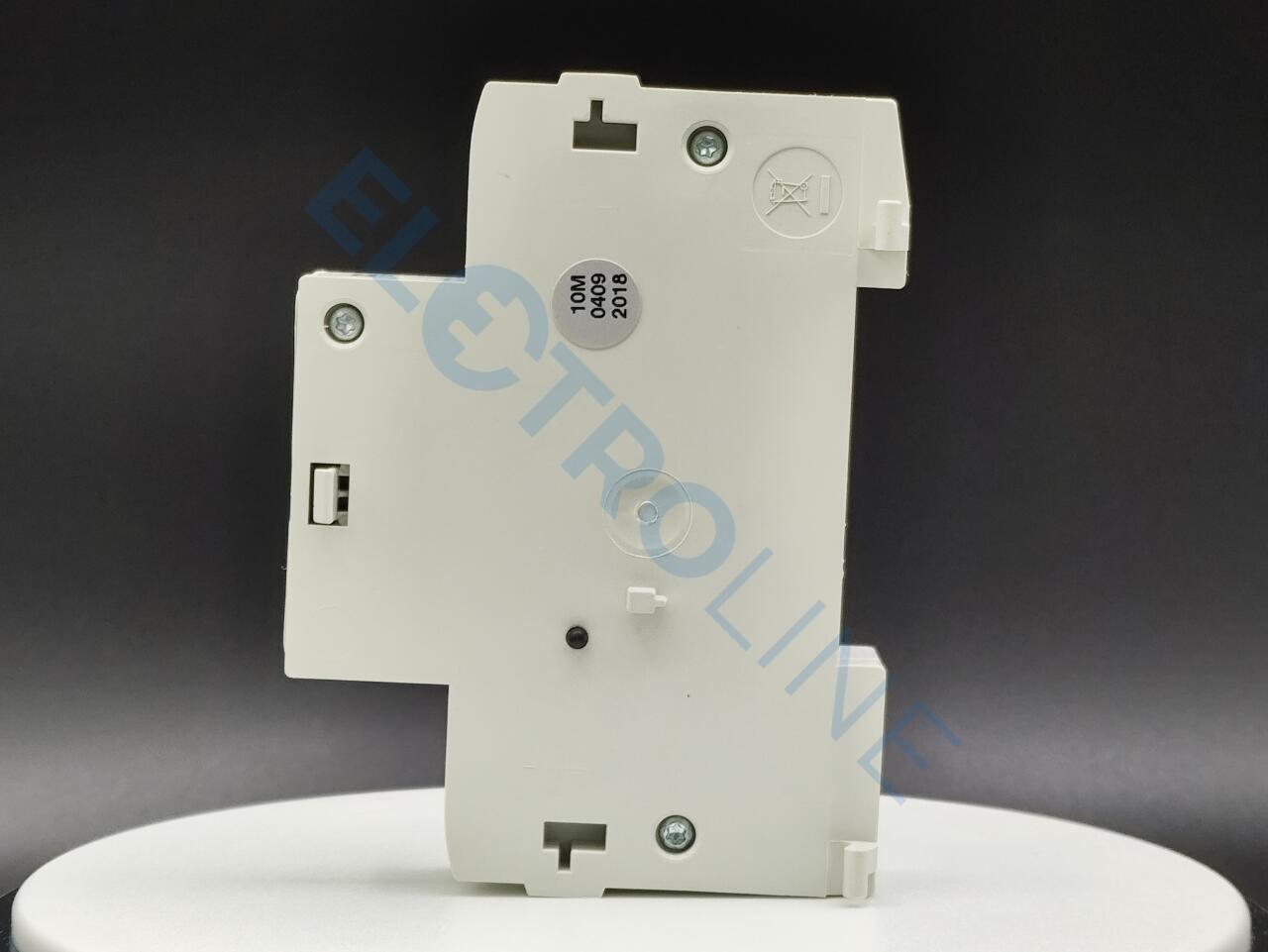

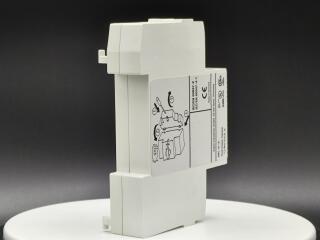

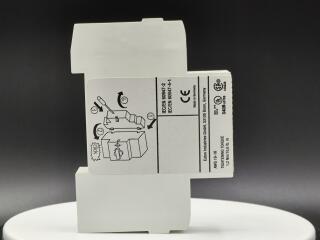

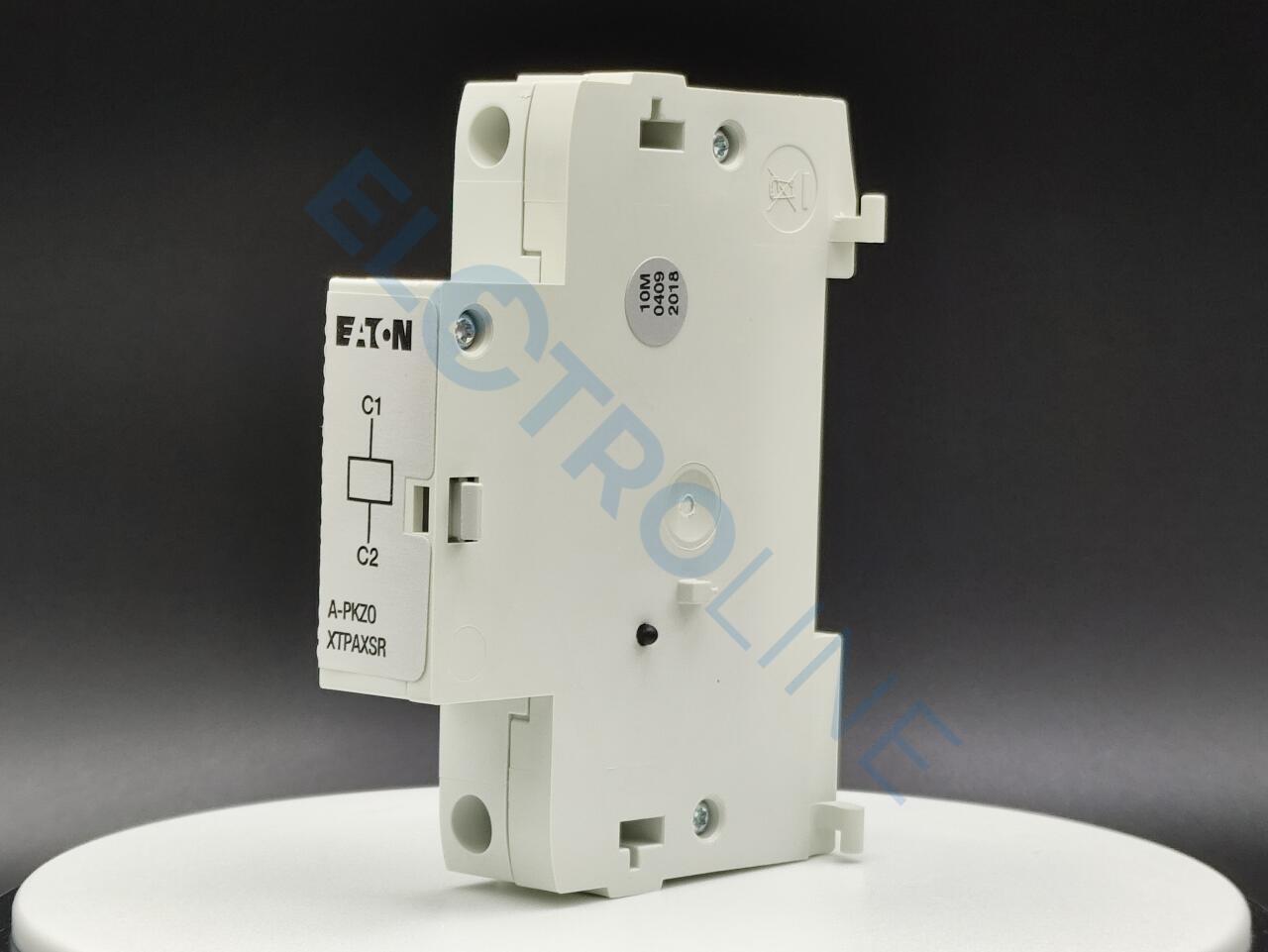

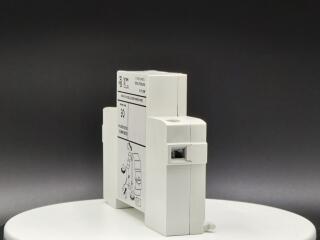

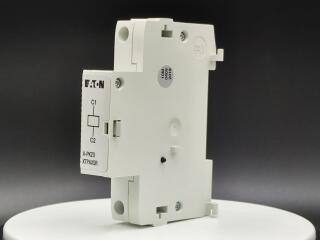

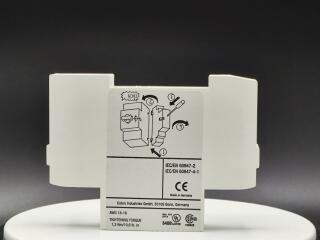

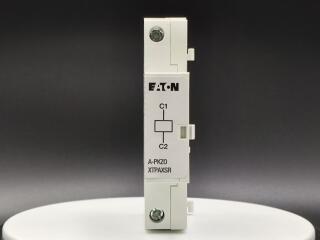

Независимый расцепитель 230В
Alternate Catalog No. XTPAXSR230V50H
Артикул | Модель | Продукт | Цена |
---|---|---|---|
0000073181 | A-PKZ0(24V50HZ) | Независимый расцепитель 24в | 3 296 руб. |
0000073184 | A-PKZ0(110V50HZ) | Независимый расцепитель 110в | 3 499 руб. |
0000073186 | A-PKZ0(220V50HZ) | Независимый расцепитель 220в | 3 499 руб. |
0000073188 | A-PKZ0(240V50HZ) | Независимый расцепитель 240в | 3 499 руб. |
0000073189 | A-PKZ0(380V50HZ) | Независимый расцепитель 380в | 3 499 руб. |
0000073190 | A-PKZ0(400V50HZ) | Независимый расцепитель 400в | 3 499 руб. |
0000073191 | A-PKZ0(415V50HZ) | Независимый расцепитель 415в | 3 499 руб. |
0000073195 | A-PKZ0(120V60HZ) | Независимый расцепитель 120в | 3 499 руб. |
0000073198 | A-PKZ0(240V60HZ) | Независимый расцепитель 240в | 3 499 руб. |
0000073199 | A-PKZ0(480V60HZ) | Независимый расцепитель 480в | 3 499 руб. |
0000073200 | A-PKZ0(24VDC) | Независимый расцепитель, 24в DC | 4 182 руб. |
0000073203 | A-PKZ0(110VDC) | Независимый расцепитель, 110в DC | 4 414 руб. |
0000082164 | A-PKZ0(440V60HZ) | Независимы расцепитель 440в | 3 499 руб. |
